DVBT2265BK - Receptor NEDIS - Manual de utilização gratuito

Tipo de produto	Receptor DVB-T2
Marca	Nedis
Modelo	DVBT2265BK
Faixa de frequências do sintonizador	474 - 858 MHz
Impedância de entrada	75 Ω desequilibrado
Nível de entrada do sinal	-65 ~ -25 dBm
Taxa de símbolo	2 - 45 Ms/s
Demodulação	QPSK/8PSK
FEC	1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10
Conectores	RF IN, RF OUT, SCART, HDMI, LAN, USB, DC IN
Alimentação	12 V CC, 1 A
Consumo elétrico	Máx. 8 W
Resoluções de vídeo	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Proporção de tela	4:3, 16:9
Formatos de vídeo	MPEG2, MPEG4/H.265
Formatos de áudio	MPEG2 camadas I & II (Direita/Esquerda/Estéreo)
Normas	DVB-T, DVB-T2 (ESI/EN 300421)
Funções principais	Recepção TDT, gravação USB, reprodução multimídia, guia de programação
Segurança	Isolação dupla, não abrir, desconectar antes da limpeza
Manutenção e limpeza	Pano macio e limpo, nenhum produto de limpeza
Senha padrão	0000

Perguntas frequentes - DVBT2265BK NEDIS

Como instalar o decodificador Nedis DVBT2265BK ?

Conecte a antena à entrada RF IN, ligue o decodificador à televisão via HDMI ou SCART, depois conecte o adaptador de energia à DC IN. Ligue o decodificador e siga o assistente de configuração na tela para escolher o idioma, o país e iniciar a busca de canais.

Como buscar canais no DVBT2265BK ?

Na primeira inicialização, o menu de busca aparece automaticamente. Se desejar realizar uma nova busca, vá ao menu Instalação e depois Busca automática. Escolha FTA (Free To Air) para canais gratuitos ou Não para todos os canais, e confirme com OK.

O que fazer se nenhum canal for encontrado ?

Verifique se a antena está corretamente conectada e orientada. Certifique-se de que o país selecionado no menu corresponde à sua localização. Você também pode tentar uma busca manual inserindo a frequência do seu transmissor local.

Como usar a função de gravação USB ?

Conecte um pendrive (ou disco rígido) na porta USB do painel frontal. Ao assistir um canal, pressione o botão Gravar do controle remoto. Para agendar uma gravação, use o Guia eletrônico de programas (EPG) ou o menu Temporizador.

O que significa FTA nas configurações de busca ?

FTA significa Free To Air, ou seja, canais abertos não criptografados. Se escolher Sim, apenas os canais gratuitos serão buscados. Se escolher Não, todos os canais (incluindo criptografados) serão escaneados, mas os canais pagos não ficarão visíveis sem assinatura.

Como redefinir a senha do decodificador ?

A senha padrão é 0000. Se você a alterou e esqueceu, não é possível redefini-la facilmente. Consulte o manual detalhado online (ned.is/dvbt2265bk) ou entre em contato com o suporte Nedis para um procedimento específico.

Posso conectar o decodificador à Internet ?

Sim, o decodificador possui uma porta LAN na parte traseira para conexão Ethernet com fio. Isso permite acessar serviços interativos (se disponíveis) e atualizar o software. Não há Wi-Fi integrado.

O que fazer se a imagem estiver instável ou congelar ?

Verifique a qualidade do sinal: vá ao menu Informações para ver a força e a qualidade do sinal. Se estiver fraca, reoriente a antena ou use um amplificador. Certifique-se também de que o cabo HDMI está bem conectado e que a resolução de vídeo (por exemplo, 1080p) é compatível com sua televisão.

Como limpar o decodificador DVBT2265BK ?

Desconecte o aparelho da tomada antes de qualquer limpeza. Use um pano macio e limpo ligeiramente úmido (não molhado) para limpar a superfície. Nunca use produtos de limpeza, solventes ou abrasivos. Não deixe líquido entrar no interior.

Posso usar um disco rígido externo com a porta USB ?

Sim, você pode conectar um disco rígido externo à porta USB para gravação e reprodução de arquivos multimídia. Atenção: o disco rígido deve estar formatado em FAT32 ou NTFS e não deve consumir mais de 500 mA (a porta USB fornece alimentação limitada). Evite extensores USB para evitar erros de leitura/gravação.

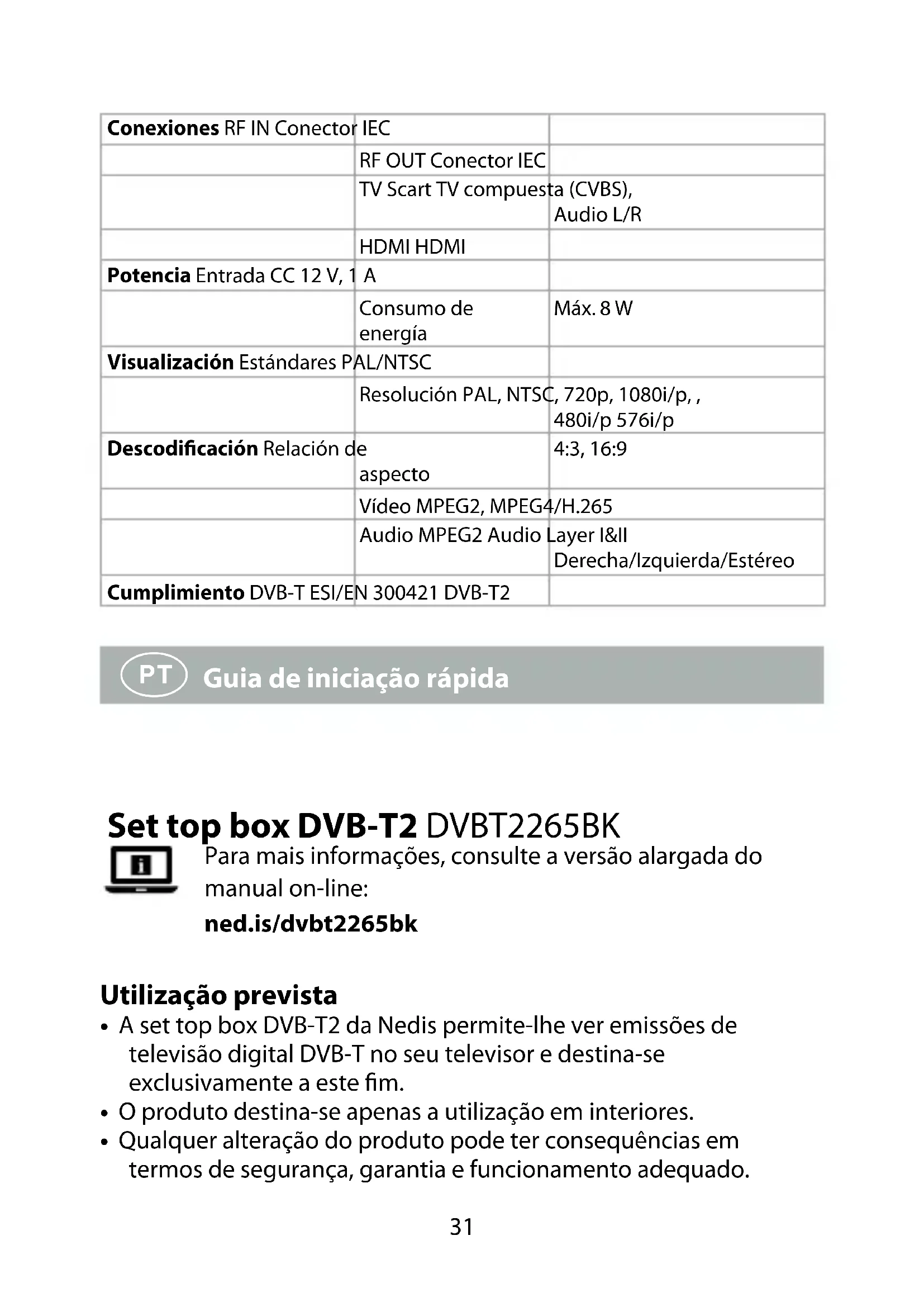

MANUAL DE UTILIZADOR DVBT2265BK NEDIS

PT Guia de iniciação rápida 31

SV Snabbstartsguide 36

Guia de iniciação rápida

Set top box DVB-T2 DVBT2265BK

Para mais informações, consulte a versão alargada do manual on-line:

ned.is/dvbt2265bk

Utilização prevista

• A set top box DVB-T2 da Nedis permite-lhe ver emissões de televisão digital DVB-T no seu televisor e destina-se exclusivamente a este fim.
• O produto destina-se apenas a utilização em interiores.
• Qualquer alteração do produto pode ter consequências em termos de segurança, garantia e funcionamento adequado.

Lista de peças

Painel frontal [ver imagem A]

1 Porta USB Ligação da unidade flash USB (gravar /reproduzir ficheiros de vídeo).

2 Sensor Recetor de sinais do controlo remoto.

3 Visor LED Indicador de número do canal.

4 Botão de ligar/desligar Definir Interruptor de ligar/desligar da set top box.

5 Alterar botão de canal Canal anterior

6 Alterar botão de canal Canal seguinte

Painel posterior [ver Imagem B]

1 RF IN Ligação por cabo de antena.

2 RF OUT Ligação do duplicador de sinal de entrada (de RF IN para outro dispositivo).

3 LAN Ligação por cabo Ethernet (rede doméstica).

4 HDMI OUT Ligação digital (TV ou recetor AV).

5 SCART OUT Ligação de TV analógica.

6 DC IN Ligação da fonte de alimentação.

Segurança

Instruções de segurança

AVISO

• Utilize o produto apenas conforme descrito neste manual.
• Certifique-se de que o produto consegue dissipar o próprio calor.

- Não bloqueie as aberturas de ventilação e certifique-se de que existe espaço suficiente à volta do produto.

• Não utilize perto de radiadores, fogões e outros aparelhos que produzam calor, tais como amplificadores.
• Não utilize em ambientes quentes.
• Não exponha o produto à luz solar direta, chamas expostas ou calor.
• Não exponha o produto à água ou humidade.

-Não utilize líquidos sobre ou perto do produto.

-Evite salpicos e pingos.

• Não tente ligar diretamente a uma tomada elétrica. Caso contrário, danificará permanentemente a set top box e poderá causar ferimentos graves ou morte.
• Não utilize cabos de extensão para ligar uma unidade flash para evitar erros de leitura/gravação e interferência.
• Este produto é alimentado através de uma ficha de alimentação polarizadora em alguns mercados. Não utilize a set top box se a ficha de alimentação não encaixar na tomada da parede e consulte um eletricista local.
• Certifique-se de que o cabo elétrico está fora do caminho e não se dobra perto das ligações. Não aperte o cabo, não passe por cima do mesmo e não coloque objetos pesados sobre o mesmo.
• Este produto não contém peças que possam ser reparadas pelo utilizador. Não abra o produto.
• Faça com que o produto seja reparado por pessoal de manutenção qualificado quando:

-O produto tiver sido danificado de alguma forma, especialmente pelo cabo de alimentação ou ficha.

-O produto não funciona normalmente.

-Foi derramado líquido ou caíram objetos dentro do produto.

-O produto sofreu uma queda.

• Não utilize um produto danificado.
  -Substitua imediatamente um produto danificado ou defeituoso.
• Em caso de problema, desligue o produto da tomada elétrica bem como outros equipamentos.
• Desligue o produto da tomada elétrica durante trovoadas ou antes de períodos prolongados de desativação.
• Limpe a caixa da set top apenas com um pano macio e limpo.

-Não utilize produtos de limpeza.

Símbolos de segurança no produto

Este símbolo indica um risco de choque elétrico se as instruções deste manual não forem cumpridas.

Este símbolo indica que são fornecidas instruções importantes de funcionamento e manutenção neste manual.

O produto inclui isolamento duplo entre a tensão de rede perigosa e as partes acessíveis ao utilizador. Durante a manutenção, utilize apenas peças de substituição idênticas.

Consulte também as informações na parte inferior da caixa para obter informações elétricas e de segurança antes de instalar ou utilizar o produto.

Ligue o produto [ver imagem C]

ATENÇÃO

• Certifique-se de que a tensão da tomada de parede da sua rede elétrica corresponde à tensão necessária para o adaptador.
• Desligue todos os dispositivos da rede elétrica antes de efetuar qualquer ligação.
• Ligue todos os seus dispositivos à rede por último.

Configuração

• Ligue o produto premindo A ④/C①.
- Certifique-se de que o seu televisor está no canal de entrada certo.

Na primeira utilização da set top box, o Menu principal aparece.

1. Siga as instruções no ecrã para alterar o Idioma e o País/Região e confirme com OK.

2. Escolha as definições de vídeo e confirme.

3. Escolha os canais que pretende procurar.

4. FTA significa Free To Air (canais abertos).

5. Se escolher Não, todos os canais serão procurados.

6. Após a confirmação, é elaborada uma lista de canais disponíveis. Agora está pronto para ver televisão.

Todas as configurações que você fizer podem ser editadas indo para o menu.

Palavra-passe

• Para algumas definições é necessária uma palavra-passe.
• A palavra-passe por defeito é 0000.

Especificações

Sintonizador Gama de	frequências	474 - 858 MHz
	Impedância de entrada	75Ω desequilibrado
	Nível de entrada de sinal	-65 ~ -25 dBm
	Taxa de símbolos 2 - 45 Mbps
	Potência LNB 13/5 V, máx. 500 mA
Desmodulação Desmodulador QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Ligações RF IN Conetor IEC
	RF OUT Conetor IEC
	TV Scart TV (CVBS) compósito,Áudio L/R
	HDMI HDMI
Potência Entrada DC 12 V, 1 A
	Consumo de energia	Máx. 8 W
Ecrã	Normas PAL/NTSC
	Resolução	PAL, NTSC, 720p, 1080i/p, , 480i/p 576i/p
Descodificação	Relação de aspeto	4:3, 16:9
	Vídeo	MPEG2, MPEG4/H.265
	Áudio	Camada de áudio MPEG2 I&II Direita/Esquerda/Estéreo
Conformidade	DVB-T	ESI/EN 300421 DVB-T2
