DVBT2265BK - Vevő NEDIS - Ingyenes használati útmutató

Termék típusa	DVB-T2 vevő
Márka	Nedis
Modell	DVBT2265BK
Tuner frekvenciatartománya	474 - 858 MHz
Bemeneti impedancia	75 Ω kiegyensúlyozatlan
Bemeneti jelszint	-65 ~ -25 dBm
Szimbólumsebesség	2 - 45 Mo/s
Demoduláció	QPSK/8PSK
FEC	1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10
Csatlakozók	RF IN, RF OUT, SCART, HDMI, LAN, USB, DC IN
Tápellátás	12 V DC, 1 A
Villamosenergia-fogyasztás	Max. 8 W
Videó felbontások	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Képarány	4:3, 16:9
Videó formátumok	MPEG2, MPEG4/H.265
Audio formátumok	MPEG2 réteg I & II (Jobb/Bal/Sztereó)
Szabványok	DVB-T, DVB-T2 (ESI/EN 300421)
Fő funkciók	DVB-T vétel, USB felvétel, multimédia lejátszás, program útmutató
Biztonság	Kettős szigetelés, ne nyissa ki, tisztítás előtt húzza ki a hálózatból
Karbantartás és tisztítás	Puha, tiszta kendő, semmilyen tisztítószer
Alapértelmezett jelszó	0000

Gyakran ismételt kérdések - DVBT2265BK NEDIS

Hogyan telepítsem a Nedis DVBT2265BK dekódert?

Csatlakoztassa az antennát a RF IN bemenetre, kösse össze a dekódert a televízióval HDMI vagy SCART kábellel, majd csatlakoztassa a hálózati adaptert a DC IN csatlakozóhoz. Kapcsolja be a dekódert, és kövesse a képernyőn megjelenő beállító varázslót a nyelv, az ország kiválasztásához és a csatornakeresés elindításához.

Hogyan keressek csatornákat a DVBT2265BK-n?

Az első bekapcsoláskor a keresési menü automatikusan megjelenik. Ha újra szeretne keresni, lépjen a Telepítés menübe, majd válassza az Automatikus keresés lehetőséget. Válassza ki a FTA (Free To Air) lehetőséget az ingyenes csatornákhoz, vagy a Nem lehetőséget az összes csatornához, majd erősítse meg az OK gombbal.

Mi a teendő, ha nem található csatorna?

Ellenőrizze, hogy az antenna megfelelően van-e csatlakoztatva és irányítva. Győződjön meg arról, hogy a menüben kiválasztott ország megfelel a tartózkodási helyének. Megpróbálhat egy manuális pásztázást is a helyi adó frekvenciájának megadásával.

Hogyan használjam az USB felvételi funkciót?

Csatlakoztasson egy USB kulcsot (vagy merevlemezt) az előlapi USB portra. Amikor egy csatornát néz, nyomja meg a távirányító Rögzítés gombját. A felvétel programozásához használja az Elektronikus műsorútmutatót (EPG) vagy az Időzítő menüt.

Mit jelent az FTA a keresési beállításokban?

Az FTA a Free To Air rövidítése, vagyis a nem kódolt, szabadon fogható csatornákat jelenti. Ha az Igen lehetőséget választja, csak az ingyenes csatornákat keresi. Ha a Nem lehetőséget választja, minden csatornát (a kódoltakat is) beolvas, de a fizetős csatornák előfizetés nélkül nem lesznek láthatóak.

Hogyan állítsam vissza a dekóder jelszavát?

Az alapértelmezett jelszó 0000. Ha módosította és elfelejtette, nem lehet könnyen visszaállítani. Tekintse meg a részletes online kézikönyvet (ned.is/dvbt2265bk), vagy lépjen kapcsolatba a Nedis támogatással egy adott eljárásért.

Csatlakoztathatom a dekódert az internethez?

Igen, a dekóder hátulján van egy LAN port a vezetékes Ethernet kapcsolathoz. Ez lehetővé teszi interaktív szolgáltatások elérését (ha elérhetők) és a szoftver frissítését. Nincs beépített Wi-Fi.

Mi a teendő, ha a kép szaggatott vagy lefagy?

Ellenőrizze a jel minőségét: lépjen az Információk menübe a jelerősség és jelminőség megtekintéséhez. Ha gyenge, irányítsa át az antennát vagy használjon erősítőt. Győződjön meg arról is, hogy a HDMI kábel megfelelően van csatlakoztatva, és a videó felbontás (pl. 1080p) kompatibilis a televíziójával.

Hogyan tisztítsam a DVBT2265BK dekódert?

Tisztítás előtt húzza ki a készüléket a hálózatból. Használjon egy puha, tiszta kendőt, amely enyhén nedves (nem vizes) a felület letörléséhez. Soha ne használjon tisztítószereket, oldószereket vagy súrolószereket. Ne hagyja, hogy folyadék kerüljön a készülék belsejébe.

Használhatok külső merevlemezt az USB porttal?

Igen, csatlakoztathat külső merevlemezt az USB porthoz a felvételhez és multimédiás fájlok lejátszásához. Figyelem, a merevlemeznek FAT32 vagy NTFS formátumúnak kell lennie, és nem szabad 500 mA-nél többet fogyasztania (az USB port korlátozott tápellátást biztosít). Kerülje az USB hosszabbítókat az olvasási/írási hibák elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ DVBT2265BK NEDIS

HU Gyors beüzemelési útmutató 53

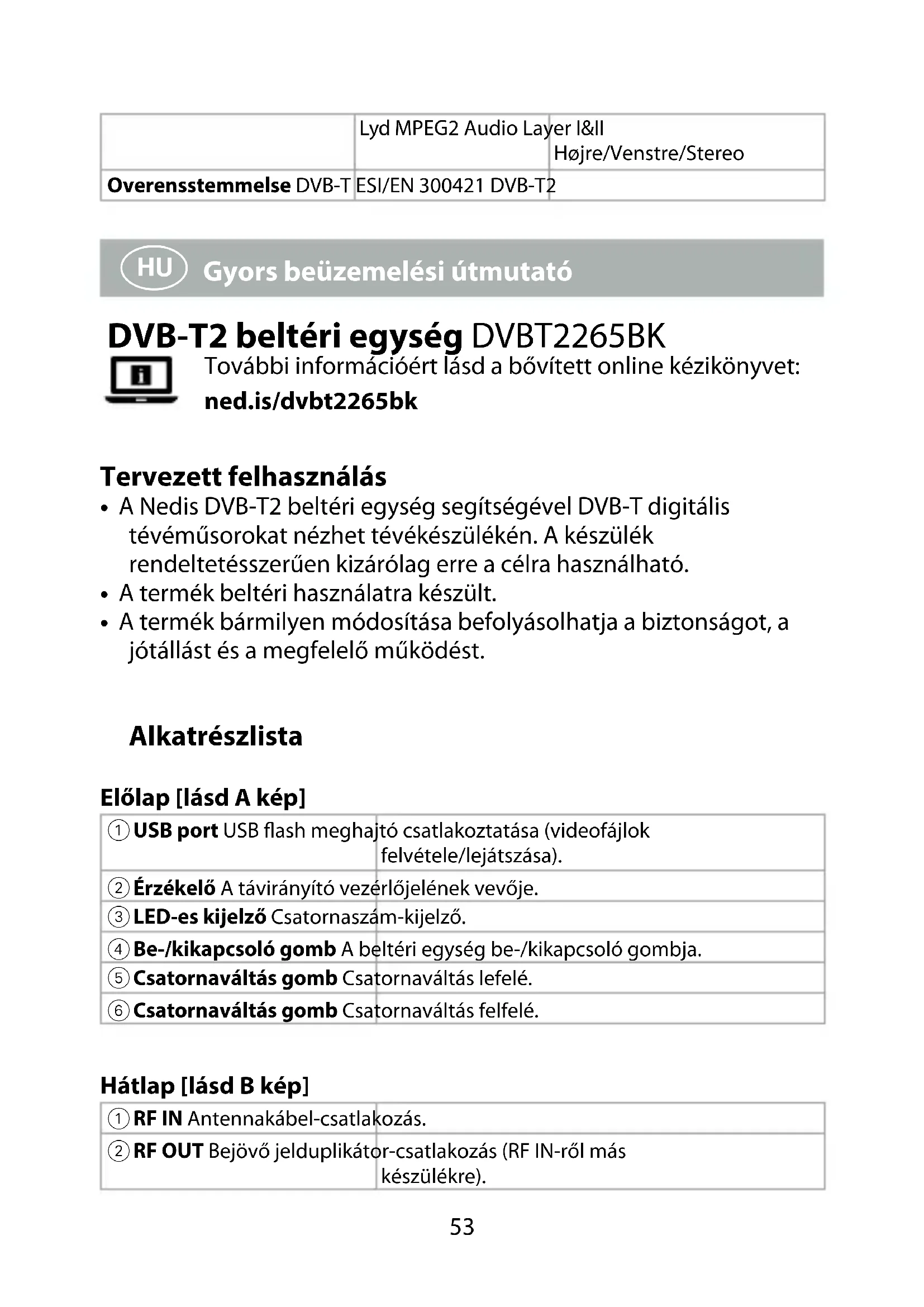

Gyors beüzemelési útmutató

DVB-T2 beltéri egység DVBT2265BK

További információért lásd a bővített online kézikönyvet: ned.is/dvbt2265bk

Tervezett felhasználás

• A Nedis DVB-T2 beltéri egység segítségével DVB-T digitális tévéműsorokat nézhet tévékészülékén. A készülék rendeltetésszerűen kizárólag erre a célra használható.
• A termék beltéri használatra készült.
• A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.

Alkatrészlista

Előlap [lásd A kép]

1 USB port USB flash meghajtó csatlakoztatása (videofájlok felvétele/lejátszása).

2 Érzékelő A távirányító vezérlőjelének vevője.

3 LED-es kijelző Csatornaszám-kijelző.

4 Be-/kikapcsoló gomb A beltéri egység be-/kikapcsoló gombja.

5 Csatornaváltás gomb Csatornaváltás lefelé.

6 Csatornaváltás gomb Csatornaváltás felfelé.

Hátlap [lásd B kép]

1 RF IN Antennakábel-csatlakozás.

2 RF OUT Bejövő jelduplikátor-csatlakozás (RF IN-ről más készülékre).

3 LAN Ethernetkábel-csatlakozás (otthoni hálózat).

4 HDMI OUT Digitális csatlakozás (TV- vagy AV-vevő).

5 SCART OUT Analóg TV-csatlakozás.

6 DC IN Hálózatiadapter-csatlakozás.

Biztonság

Biztonsági utasítások

FIGYELMEZTETÉS

• A terméket csak az ebben a kézikönyvben leírt módon használja.
• Ügyeljen arra, hogy a termék le tudja adni a hőt.
• Ne takarja el a szellőzőnyílásokat, és hagyjon elég helyet a termék körül.

-Ne használja fűtőtest, tűzhely és más hőt termelő készülék, például erősítő mellett.

-Ne használja forró környezetekben.

-Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak vagy hőnek.

- Óvja a terméket víztől vagy nedvességtől.

-Ne használjon folyadékokat a terméken, vagy mellette.

-Kerülje a fröccsenést és csepegést.

- Ne próbálja közvetlenül hálózati csatlakozóaljzathoz csatlakoztatni. Ez a beltéri egység maradandó károsodását okozza, és súlyos, akár halálos sérüléshez vezethet.

- Ne használjon hosszabbítókábelt a flash meghajtó csatlakoztatásához, elkerülve ezzel az olvasási/írási hibákat és az interferenciát.

- A termék áramellátása egyes piacokon polarizált csatlakozódugón keresztül történik. Ne használja a beltéri egységet, ha a csatlakozódugó nem illik a fali csatlakozóaljzatba; ilyenkor forduljon egy helyi villanyszerelőhöz.

- Ügyeljen arra, hogy az elektromos zsinór ne legyen útban, és ne hajlítsa meg a csatlakozás közelében. Ügyeljen arra, hogy a zsinór ne szoruljon be, ne lépjen rá, és ne helyezzen rá nehéz tárgyakat.

- Ez a termék nem tartalmaz felhasználó által javítható alkatrészeket. Ne nyissa ki a terméket.

- Javíttassa meg a terméket képzett szerelővel, ha:

-Bármilyen sérülés keletkezik a terméken, különösen a tápkábelen vagy a csatlakozódugón.

-A termék nem működik megfelelően.

-A termékre folyadék fröccsent, vagy valami ráesett.

-A terméket leejtették.

- Sérült terméket ne használjon.

-A sérült vagy meghibásodott terméket azonnal cserélje ki.

- Ha probléma merül fel, válassza le a terméket a hálózati csatlakozóaljzatról és más berendezésekről.

- Villámlással járó vihar esetén, vagy ha hosszabb ideig nem fogja használni, akkor válassza le a terméket a hálózati csatlakozóaljzatról és más berendezésekről.

- A beltéri egységet csak puha, tiszta kendővel tisztítsa.

-Ne használjon tisztítószereket.

Biztonsági jelölések a terméken

Ez a jel azt jelenti, hogy a kézikönyv útmutatásainak figyelmen kívül hagyása áramütésveszéllyel jár.

Ez a jel azt jelenti, hogy a kézikönyv fontos használati és karbantartási útmutatásokat tartalmaz.

A termék dupla szigeteléssel van ellátva a veszélyes hálózati feszültség és a felhasználó számára hozzáférhető alkatrészek között. Javításkor csak azonos cserealkatrészeket szabad használni.

A termék beüzemelése vagy használata előtt tekintse át a ház alján található elektromos és biztonsági tudnivalókat is.

Csatlakoztassa a terméket [lásd D kép]

VIGYÁZAT!

- Győződjön meg arról, hogy a hálózati csatlakozóaljzat feszültsége megegyezik az adapter által igényelt feszültséggel.

- A csatlakozások létrehozása előtt csatlakoztasson le minden készüléket a hálózatról.

- Végül csatlakoztassa az áramellátást az összes készülékhez.

Beállítás

• Kapcsolja be a terméket az A ④/C① gomb megnyomásával.
• Bizonyosodjon meg arról, hogy a TV a megfelelő bemeneti csatornára van kapcsolva.

A beltéri egység első bekapcsolásakor megjelenik a főmenü.

1. A képernyőn megjelenő utasításokat követve módosítsa a Nyelv és az Ország/Régió beállítását, és erősítse meg a OK gombbal.
2. Válassza ki a videobeállításokat, és erősítse meg őket.

3. Válassza ki a keresett csatornákat.

4. Az FTA a Free To Air, magyarul ingyenes rövidítése.

5. Ha a Nem lehetőséget választja, akkor a készülék az összes csatornát keresni fogja.
6. A megerősítés után elkészül az elérhető csatornák listája.

Ekkor megkezdheti a tévénézést.

Az összes beállítás szerkeszthető a menüben.

Jelszó

• Egyes beállításokhoz jelszó szükséges.
• Az alapértelmezett jelszó a 0000.

Müszaki adatok

Tuner Frekvenciatartomány 474 – 858 MHz
	Bemeneti impedancia 75Ω	nem kiegyenlített
	Bemeneti jelszint -65 ~ -25	dBm
	Jelsebesség 2 - 45 Mbps
	Vevőfej áramellátása 13/5 V, max. 500 mA
Demoduláció Demodulátor QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Csatlakoztathatóság	RF bemenet	Négyszeresen árnyékolt kábel
	RF kimenet	Négyszeresen árnyékolt kábel
	TV-SCART	Kompozit TV (CV), hang B/J
	HDMI	HDMI
Teljesítmény	Bemenet	DC 12 V, 1 A
	Teljesítményfelvétel	Max. 8 W
Kijelző Szabványok PAL/NTSC
	Felbontás PAL, NTSC, 720p, 1080i/p,,480i/p 576i/p
Dekódolás Méretarány	4:3, 16:9
	Videó MPEG2, MPEG4/H.265
	Hang MPEG2 Audio Layer I&IIjobb/bal/sztereó
Megfelelőség DVB-T ESI/EN 300421 DVB-T2
