MANUAL DE UTILIZARE DVBT2265BK NEDIS

RO Ghid rapid de inițiere 75

A

2 3 56411

B

361245 CONT OUT DO IN

C

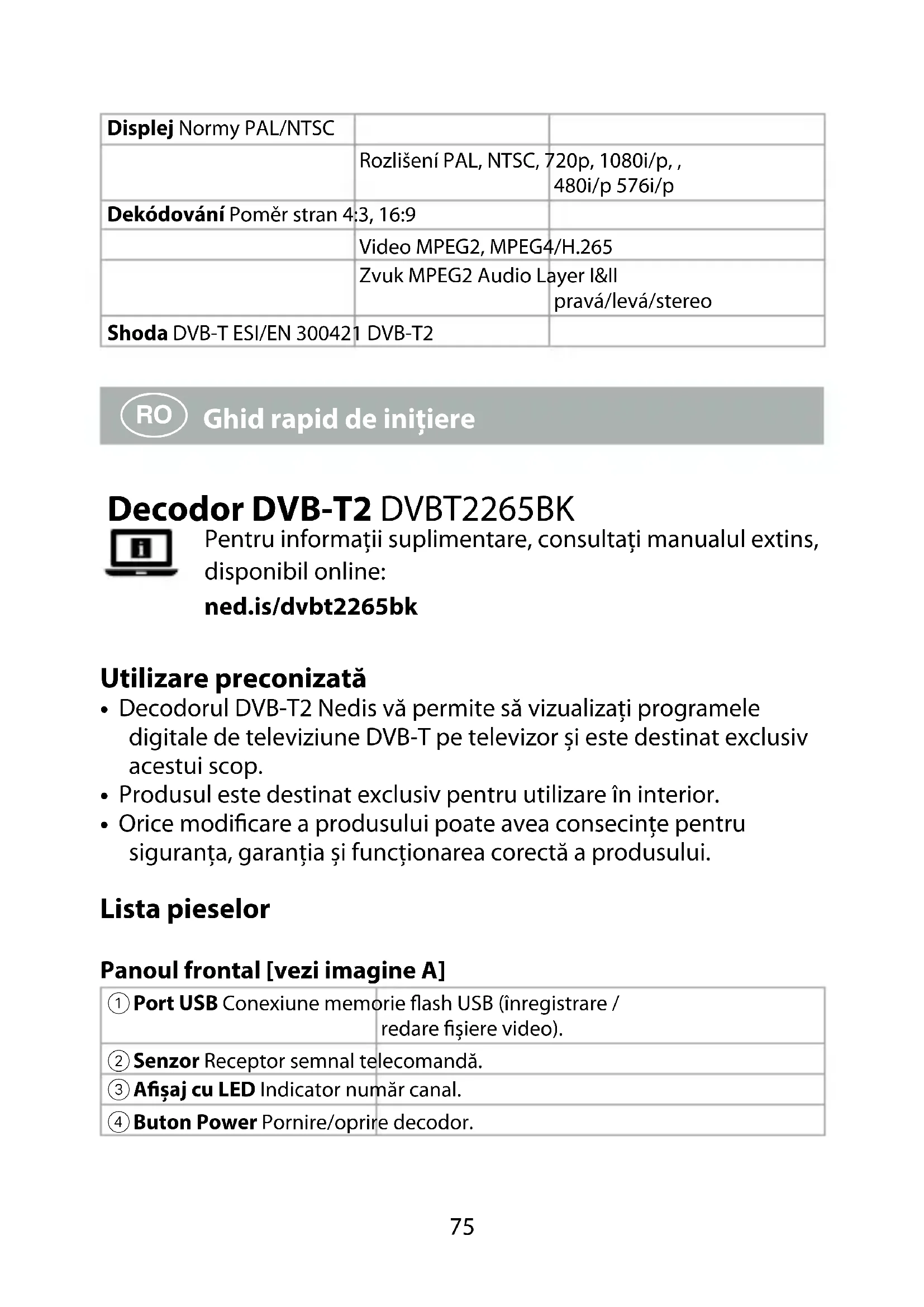

Ghid rapid de inițiere

Decodor DVB-T2 DVBT2265BK

Pentru informații suplimentare, consultați manualul extins, disponibil online:

ned.is/dvbt2265bk

Utilizare preconizată

• Decodorul DVB-T2 Nedis vă permite să vizualizați programele digitale de televiziune DVB-T pe televizor și este destinat exclusiv acestui scop.
• Produsul este destinat exclusiv pentru utilizare în interior.
• Orice modificare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului.

Lista pieselor

Panoul frontal [vezi imagine A]

1 Port USB Conexiune memorie flash USB (înregistrare / redare fișiere video).

2 Senzor Receptor semnal telecomandă.

3 Afisaj cu LED Indicator număr canal.

4 Buton Power Pornire/oprire decoder.

5 Buton Schimbare canal Canal în jos.

6 Buton Schimbare canal Canal în sus.

Panoul din spate [vezi imagine B]

1 RF IN Conexiune cablu antenă.

2 RF OUT Conexiune duplicator semnal de intrare (de la RF IN la un alt dispozitiv).

3 LAN Conexiune cablu Ethernet (rețea de domiciliu).

4 HDMI OUT Conexiune digitală (receptor TV sau AV).

5 SCART OUT Conexiune TV analogică.

6 DC IN Conexiunea adaptorului la rețeaua electrică.

Siguranță

Instrucțiuni de siguranță

! AVERTISMENT

• Folositi produsul exclusiv conform descrierii din acest manual.
• Asigurați-vă că produsul își poate disipa căldura.
• Nu blocați orificiile de ventilație și asigurați-vă că există suficient spațiu în jurul produsului.

-Nu utilizați în apropiere radiatoare, sobe și alte dispositive producătoare de căldură, cum ar fi amplificatoarele.

-Nu folosiți în medii fierbinti.
-Nu expuneți produsul la lumina directă a soarelui, foc deschis sau surse de căldură.

- Nu expuneți produsul la apă sau umezeală.

-Nu folosiți lichide pe produs sau în apropierea acestuia.
-Evitați stropirea și picurarea.

- Nu încercați să conectați direct la o priză de la rețeaua electrică. Acest lucru va deteriora definitiv decodorul și poate provoca vătămări grave sau moartea.

• Nu utilizati cabluri prelungitoare pentru conectarea unei memorii flash pentru a evita erorile de citire/scriere și interferența.
• Acest produs este alimentat prin intermediul unui ștecher de polarizare pe anumite piețe. Nu utilizați decodorul dacă ștecherul nu se potrivește cu priza dvs. de perete de la rețeaua electrică și

consultați un electrician local.

• Asigurați-vă că nu este în drumul de acces cablul electric și că nu se îndoaie lângă conexiuni. Nu înțepați cablul, nu mergeți pe el și nu așezați obiecte grele pe acesta.
• Acest produs nu conține piese care pot fi întreținute de utilizator. Nu deschideți produsul.
• Pentru reparații, apelați la personal calificat atunci când:

-Produsul a fost deteriorat în orice fel, în special cablul de alimentare sau priza.

-Produsul nu funcționează normal.

-A fost vărsat lichid în produs sau au căzut obiecte în acesta.

-Produsul v-a căzut.

• Nu folosiți un produs avariat.
  -Înlocuiti imediat produsul deteriorat sau defect.
• Deconectați produsul de la priză și de la alte echipamente în cazul în care apar probleme.
• Deconectați produsul de la priză în timpul furtunilor cu fulgere sau înaintea unor perioade prelungite de neutilizare.
• Curățați decodorul numai cu o cârpă moale și curată.

-Nu folosiți agenti de curățare.

Simbluri de siguranță pe produs

Acest simbol înseamnă risc de electrocutare atunci când nu respectați instrucțiunile din acest manual.

Acest simbol înseamnă că în acest manual sunt furnizate instrucțiuni importante de funcționare și întreținere.

Produsul încorporează izolare dublă între tensiunea periculoasă a rețelei electrice și piesele accesibile utilizatorului. Pentru reparații, folosiți numai piese de schimb identice.

De asemenea, consultați informațiile din partea inferioară a carcasei referitoare la informații electrice și de siguranță înainte de instalarea și utilizarea produsului.

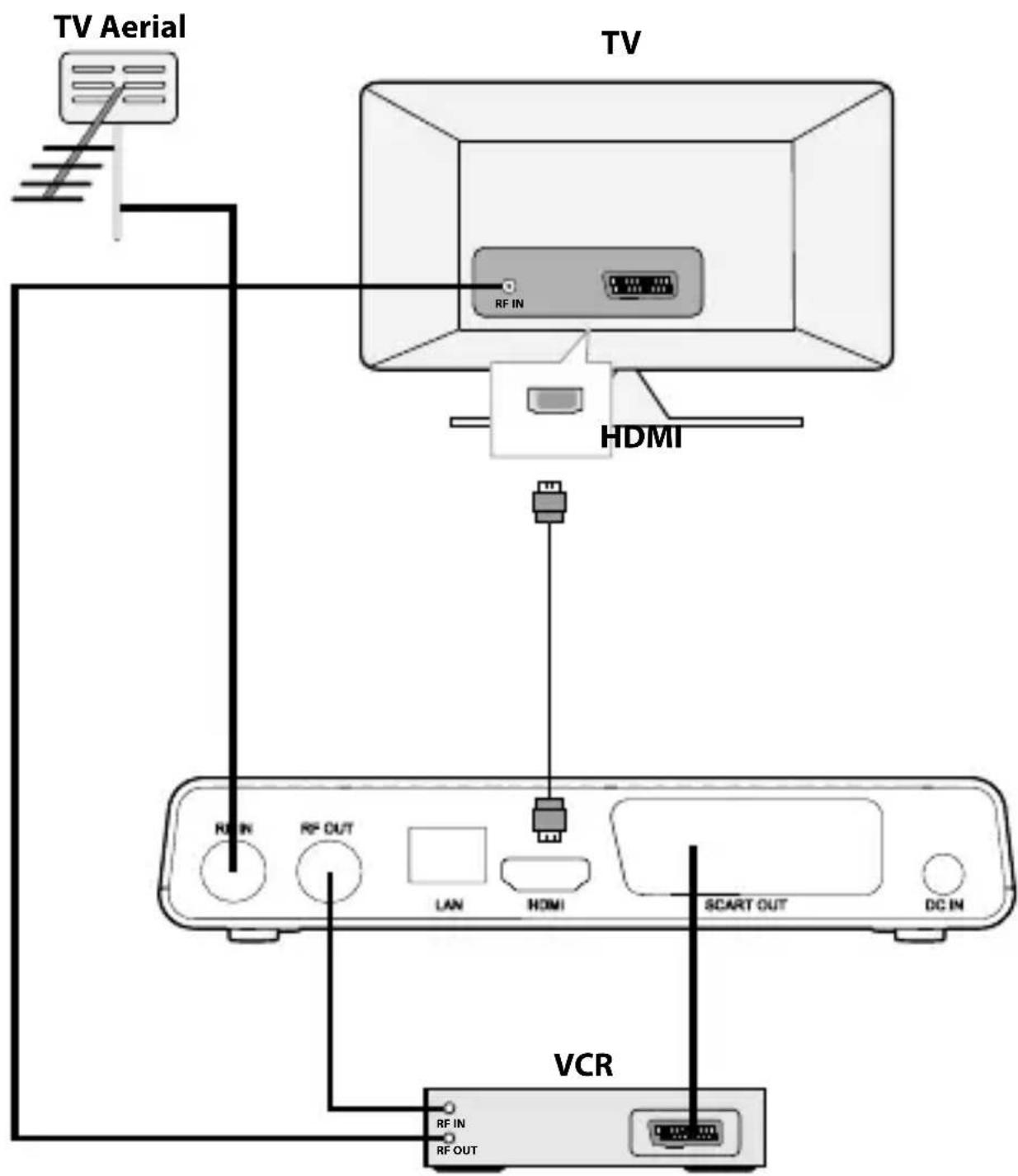

Conectați produsul [vezi imaginea C]

ATENTIE

• Asigurați-vă că tensiunea prizei dvs. de perete de la rețeaua electrică corespunde cu tensiunea prevăzută de adaptor.
• Deconectați toate dispozitivele de la rețeaua electrică înainte de a face orice conexiune.
• Conectați alimentarea la toate dispositivele dvs la final.

Configurare

• Porniți produsul prin apăsarea A ④/C①.
• Asigurați-vă că televizorul dvs. este comutat pe canalul corect de intrare.

Prima dată când porniți decodorul, se va afișa Meniul principal.

1. Respectați instrucțiunile de pe ecran pentru a schimba Limba și Tara/Regiunea și confirmați cu OK.
2. Alegeți setările video și confirmați.

3. Alegeti ce canale să scanați.

4. FTA înseamnă „Free To Air" (cu acces liber).

5. Dacă alegeți Nu, vor fi scanate toate canalele.

6. După confirmare, este întocmită o listă a canalelor disponibile.

Acum sunteți pregătiți să vă uitați la televizor.

Toate setările pe care le faceți pot fi editate mergând în meniu.

Parolă

• Pentru anumite setări, este necesară o parolă.
  • Parola implicită este 0000.

Specificații

Receptor de semnale Interval de frecvențe	474 - 858 MHz
	Impedanța de intrare
	Nivel de intrare semnal
	Rata simbolurilor 2 - 45 Mbps
	Putere LNB 13/5 V, max 500 mA
Demodulare Demodulator	QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Conexiuni RF IN Conector IEC
	RF OUT Conector IEC
	TV Scart TV Compozit (CVBS), L/R Audio
	HDMI HDMI
Putere Intrare CC 12 V, 1 A
	Consum de electricitate	Max 8 W
Afişaj Standarde PAL/NTSC
	Rezoluţie PAL, NTSC, 720p, 1080i/p, , 480i/p 576i/p
Decodare	Format imagine	4:3, 16:9
	Video	MPEG2, MPEG4/H.265
	Audio	Nivel audio MPEG2 I&II Dreapta/Stânga/Stereo
Conformitate	DVB-T	ESI/EN 300421 DVB-T2
