GEBRUIKSAANWIJZING DVBT2265BK NEDIS

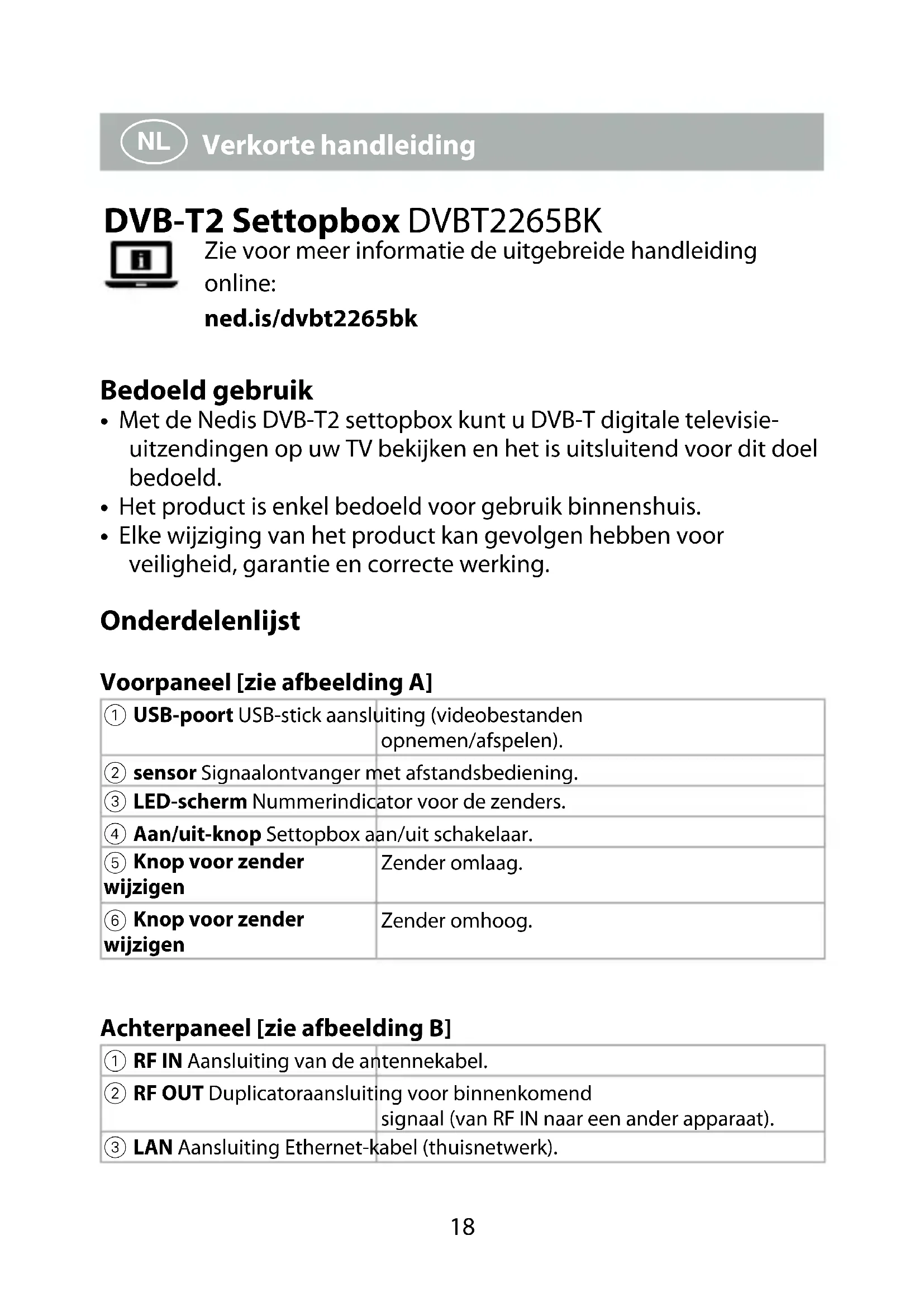

NL Verkorte handleiding 18

Zie voor meer informatie de uitgebreide handleiding online:

ned.is/dvbt2265bk

Bedoeld gebruik

• Met de Nedis DVB-T2 settopbox kunt u DVB-T digitale televisie-uitzendingen op uw TV bekijken en het is uitsluitend voor dit doel bedoeld.
• Het product is enkel bedoeld voor gebruik binnenshuis.
• Elke wijziging van het product kan gevolgen hebben voor veiligheid, garantie en correcte werking.

Onderdelenlijst

Voorpaneel [zie afbeelding A]

1 USB-poort USB-stick aansluiting (videobestanden opnemen/afspelen).

2 sensor Signaalontvanger met afstandsbediening.

3 LED-scherm Nummerindicator voor de zenders.

4 Aan/uit-knop Settopbox aan/uit schakelaar.

5 Knop voor zender wijzigen

6 Knop voor zender wijzigen

Achterpaneel [zie afbeelding B]

1 RF IN Aansluiting van de antennekabel.

2 RF OUT Duplicatoraansluiting voor binnenkomend signaal (van RF IN naar een ander apparaat).

3 LAN Aansluiting Ethernet-kabel (thuisnetwerk).

④ HDMI OUT Digitale aansluiting (TV of AV-ontvanger).
⑤ SCART OUT Analoge TV-aansluiting.
⑥ DC IN Aansluiting netadapter.

Veiligheid

Veiligheidsvoorschriften

WAARSCHUWING

• Gebruik het product alleen zoals beschreven in deze handleiding.
• Zorg ervoor dat het product warmte kan afvoeren.

-Blokkeer de ventilatieopeningen niet en zorg ervoor dat er voldoende ruimte rond het product is.

-Gebruik het product niet in de buurt van radiatoren, kachels en andere apparaten die warmte produceren, zoals versterkers.

-Niet in warme omgevingen gebruiken.

• Stel het product niet bloot aan direct zonlicht, open vuur of hitte.
• Stel het product niet bloot aan water of vocht.

-Gebruik geen vloeistoffen op of in de buurt van het product.

-Vermijd spatten en druppelen.

• Niet rechtstreeks op een stopcontact aansluiten. Dit kan de settopbox permanent beschadigen en tot ernstig of dodelijk letsel leiden.
• Gebruik geen verlengkabels om een USB-stick aan te sluiten om lees- en schrijffouten en interferentie te voorkomen.
• Dit product wordt in sommige markten m.b.v. een polariserende stekker van stroom voorzien. Gebruik de settopbox niet als de stekker niet in het stopcontact past en raadpleeg een plaatselijke elektricien.
• Zorg ervoor dat het elektrische snoer niet in de weg ligt en dat er geen knikken in de buurt van de aansluitingen zitten. Klem het snoer niet af, loop er niet overheen en plaats geen zware voorwerpen op het snoer.
• Dit product bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Open het product niet.
• Wanneer nodig, laat onderhoud aan het product door gekwalificeerd onderhoudspersoneel uitvoeren:

-Het product is beschadigd, met name het netsnoer of de stekker.

-Het product werkt niet normaal.

-Er is vloeistof gemorst of voorwerpen zijn in het product gevallen.

-Men heeft het product laten vallen.

- Neem een beschadigd product niet in gebruik.

-Vervang een beschadigd of defect product onmiddellijk.

- Haal de stekker van het product uit het stopcontact en ontkoppel het van andere apparatuur als er zich problemen voordoen.

- Haal de stekker van het product tijdens onweer of voordat u het product voor langere tijd niet gebruikt uit het stopcontact.

- Reinig de settopbox alleen met een zachte, schone doek.

-Gebruik geen reinigingsmiddelen.

Veiligheidssymbolen op het product

Dit symbool duidt op het risico van een elektrische schok wanneer de instructies in deze handleiding niet worden opgevolgd.

Dit symbool betekent dat deze handleiding belangrijke bedienings- en onderhoudsinstructies bevat.

Het product is voorzien van dubbele isolatie tussen gevaarlijke netspanning en voor de gebruiker toegankelijke onderdelen. Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen.

Raadpleeg ook de informatie voor elektrische en veiligheidsinformatie op de onderkant van de behuizing voordat u het product installeert of in gebruik neemt.

Sluit het product aan [zie afbeelding C]

OPGELET

• Zorg ervoor dat de spanning van uw stopcontact overeenkomt met de door de adapter benodigde spanning.
• Zorg ervoor dat alle apparaten niet op een stopcontact zijn aangesloten voordat aansluitingen worden aangebracht.
• Sluit al uw apparaten als laatste op de stroom aan.

Instellen

• Schakel het product in door op A ④/C① te drukken.
• Zorg ervoor dat uw TV naar het juiste ingangskanaal is geschakeld.

De eerste keer dat u de settopbox aan zet, zal het hoofdmenu verschijnen.

1. Volg de instructies op het scherm om de taal en land/regio in te stellen en bevestig met OK.
2. Kies de video-instellingen en bevestig deze.
3. Kies de zenders die u wilt scannen.

• FTA staat voor Free To Air.
- Als u Nee kiest, worden alle zenders gescand.
4. Na bevestiging wordt een lijst met beschikbare zenders aangemaakt.

U bent nu klaar om TV te kijken.

Alle instellingen die u maakt, kunnen worden bewerkt door naar het menu te gaan.

Wachtwoord

• Voor sommige instellingen is een wachtwoord vereist.
• Het standaard wachtwoord is 0000.

Specifications

Tuner Frequentiebereik 474 - 858 MHz
	Ingangsimpedantie 75Ω ongebalanceerd
	Signaalinputniveau -65 ~ -25 dBm
	Symboolsnelheid 2 - 45 Mbps
	LNB Vermogen 13/5 V, max 500 mA
Demodulatie Demodulator	QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Aansluitingen RF IN IEC-connector
	RF UIT	IEC-connector
	TV Scart Composiet TV (CVBS),Audio L/R
	HDMI	HDMI

Vermogen Ingang Gelijkstroom 12 V, 1 A
	Stroomverbruik Max 8 W
Display Standaarden PAL/NTSC
	Resolutie PAL, NTSC, 720p, 1080i/p,, 480i/p 576i/p
Decoderen Aspectverhouding 4:3, 16:9
	Video MPEG2, MPEG4/H.265
	Audio MPEG2-audiolaag I&ll Rechts/Links/Stereo
Conformiteit DVB-T ESI/EN 300421 DVB-T2
