Produkttyp	DVB-T2-Empfänger
Marke	Nedis
Modell	DVBT2265BK
Tuner-Frequenzbereich	474 - 858 MHz
Eingangsimpedanz	75 Ω unsymmetrisch
Signaleingangspegel	-65 ~ -25 dBm
Symbolrate	2 - 45 Msym/s
Demodulation	QPSK/8PSK
FEC	1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10
Anschlüsse	RF IN, RF OUT, SCART, HDMI, LAN, USB, DC IN
Stromversorgung	12 V DC, 1 A
Leistungsaufnahme	Max. 8 W
Videoauflösungen	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Seitenverhältnis	4:3, 16:9
Videoformate	MPEG2, MPEG4/H.265
Audioformate	MPEG2 Layer I & II (Links/Rechts/Stereo)
Standards	DVB-T, DVB-T2 (ESI/EN 300421)
Hauptfunktionen	DVB-T2-Empfang, USB-Aufnahme, Medienwiedergabe, Programmführer
Sicherheit	Doppelte Isolierung, nicht öffnen, vor Reinigung vom Netz trennen
Wartung und Reinigung	Weiches, sauberes Tuch, keine Reinigungsmittel
Standard-Passwort	0000

Häufig gestellte Fragen - DVBT2265BK NEDIS

Wie installiere ich den Nedis DVBT2265BK Receiver?

Schließen Sie die Antenne an den RF IN-Eingang an, verbinden Sie den Receiver über HDMI oder SCART mit dem Fernseher und schließen Sie dann das Netzteil an DC IN an. Schalten Sie den Receiver ein und folgen Sie dem Einrichtungsassistenten auf dem Bildschirm, um die Sprache und das Land auszuwählen und den Sendersuchlauf zu starten.

Wie suche ich nach Sendern auf dem DVBT2265BK?

Beim ersten Einschalten erscheint automatisch das Suchmenü. Wenn Sie erneut suchen möchten, gehen Sie zum Menü Installation und dann zu Automatischer Suchlauf. Wählen Sie FTA (Free To Air) für kostenlose Sender oder Nein für alle Sender und bestätigen Sie mit OK.

Was tun, wenn keine Sender gefunden werden?

Überprüfen Sie, ob die Antenne richtig angeschlossen und ausgerichtet ist. Stellen Sie sicher, dass das im Menü ausgewählte Land Ihrem Standort entspricht. Sie können auch einen manuellen Suchlauf versuchen, indem Sie die Frequenz Ihres lokalen Senders eingeben.

Wie verwende ich die USB-Aufnahmefunktion?

Schließen Sie einen USB-Stick (oder eine Festplatte) an den USB-Anschluss an der Vorderseite an. Drücken Sie beim Ansehen eines Senders die Aufnahme-Taste auf der Fernbedienung. Um eine Aufnahme zu programmieren, verwenden Sie den elektronischen Programmführer (EPG) oder das Timer-Menü.

Was bedeutet FTA in den Sucheinstellungen?

FTA steht für Free To Air, also unverschlüsselte Kanäle. Wenn Sie Ja wählen, werden nur kostenlose Sender gesucht. Wenn Sie Nein wählen, werden alle Kanäle (einschließlich verschlüsselter) gescannt, aber Pay-TV-Sender sind ohne Abonnement nicht sichtbar.

Wie setze ich das Passwort des Receivers zurück?

Das Standard-Passwort ist 0000. Wenn Sie es geändert und vergessen haben, können Sie es nicht einfach zurücksetzen. Konsultieren Sie das ausführliche Online-Handbuch (ned.is/dvbt2265bk) oder kontaktieren Sie den Nedis-Support für eine spezifische Vorgehensweise.

Kann ich den Receiver mit dem Internet verbinden?

Ja, der Receiver verfügt auf der Rückseite über einen LAN-Anschluss für eine kabelgebundene Ethernet-Verbindung. Dies ermöglicht den Zugriff auf interaktive Dienste (falls verfügbar) und Software-Updates. Es gibt kein integriertes WLAN.

Was tun, wenn das Bild ruckelt oder einfriert?

Überprüfen Sie die Signalqualität: Gehen Sie zum Menü Informationen, um Signalstärke und -qualität anzuzeigen. Ist sie schwach, richten Sie die Antenne neu aus oder verwenden Sie einen Verstärker. Stellen Sie außerdem sicher, dass das HDMI-Kabel richtig angeschlossen ist und die Videoauflösung (z.B. 1080p) mit Ihrem Fernseher kompatibel ist.

Wie reinige ich den DVBT2265BK Receiver?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, sauberes Tuch, das leicht feucht (nicht nass) ist, um die Oberfläche abzuwischen. Verwenden Sie niemals Reinigungsmittel, Lösungsmittel oder Scheuermittel. Lassen Sie keine Flüssigkeit ins Innere gelangen.

Kann ich eine externe Festplatte mit dem USB-Anschluss verwenden?

Ja, Sie können eine externe Festplatte an den USB-Anschluss anschließen, um Medien aufzunehmen und wiederzugeben. Beachten Sie, dass die Festplatte im Format FAT32 oder NTFS formatiert sein muss und nicht mehr als 500 mA verbrauchen darf (der USB-Anschluss liefert begrenzte Leistung). Vermeiden Sie USB-Verlängerungskabel, um Lese-/Schreibfehler zu vermeiden.

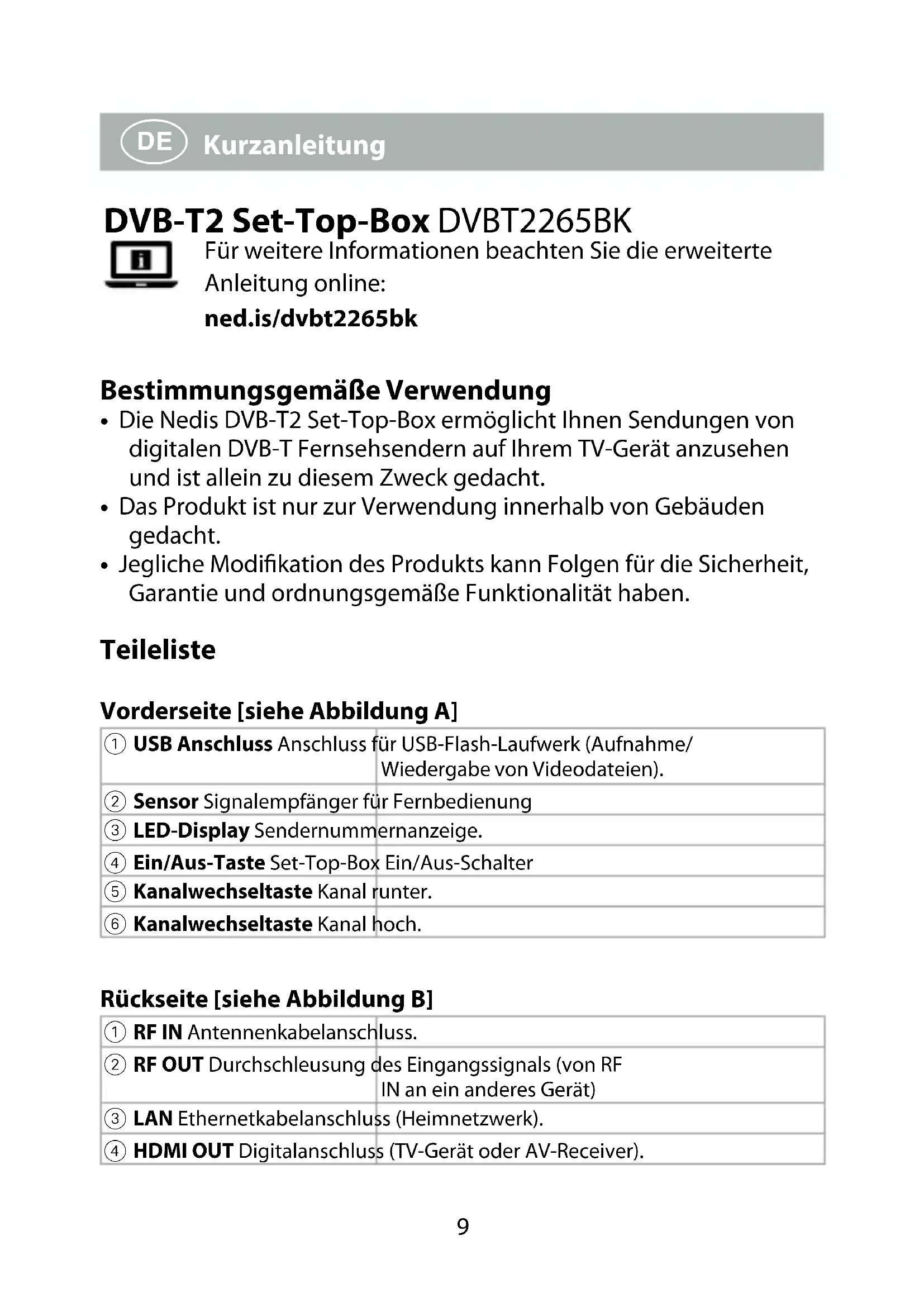

BEDIENUNGSANLEITUNG DVBT2265BK NEDIS

Für weitere Informationen beachten Sie die erweiterte

Anleitung online:

ned.is/dvbt2265bk

Bestimmungsgemäße Verwendung

• Die Nedis DVB-T2 Set-Top-Box ermöglicht Ihnen Sendungen von digitalen DVB-T Fernsehsendern auf Ihrem TV-Gerät anzusehen und ist allein zu diesem Zweck gedacht.
• Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.
• Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Teileliste

Vorderseite [siehe Abbildung A]

1 USB Anschluss Anschluss für USB-Flash-Laufwerk (Aufnahme/Wiedergabe von Videodateien).

2 Sensor Signalempfänger für Fernbedienung

3 LED-Display Sendernummernanzeige.

4 Ein/Aus-Taste Set-Top-Box Ein/Aus-Schalter

5 Kanalwechseltaste Kanal runter.

6 Kanalwechseltaste Kanal hoch.

Rückseite [siehe Abbildung B]

1 RF IN Antennenkabelanschluss.

2 RF OUT Durchschleusung des Eingangssignals (von RF IN an ein anderes Gerät)

3 LAN Ethernetkabelanschluss (Heimnetzwerk).

4 HDMI OUT Digitalanschluss (TV-Gerät oder AV-Receiver).

⑤ SCART OUT Analog-TV-Anschluss
⑥ DC IN Netzteilanschluss.

Sicherheit

Sicherheitshinweise

WARNING

• Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.
• Stellen Sie sicher, dass das Produkt die erzeugte Wärme abstrahlen kann.
  -Blockieren Sie keine Belüftungsschlitze und sorgen Sie dafür, dass das Produkt ausreichend Freiraum hat.
  -Stellen Sie es nicht in der Nähe von Heizungen, Öfen und anderen Geräten, die Wärmequellen sein können auf wie z. B. Verstärker.
  -Nicht in heißen Umgebungen verwenden.
  -Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, offenen Flammen oder Hitze aus.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus. -Keine Flüssigkeiten auf oder in der Nähe des Produkts verwenden. -Achtung vor Spritzern und Tropfwasser.
• Keine direkte Verbindung mit einer Netzsteckdose herstellen. Dadurch wird die Set-Top-Box permanent beschädigt und dies kann zu schweren Verletzungen bis hin zum Tod führen.
• Verwenden Sie keine Verlängerungskabel, um ein Flash-Laufwerk anzuschließen, um Lese-/Schreibfehler sowie Störungen auszuschließen.
• Dieses Produkt wird auf einigen Märkten mit einem polarisierenden Netzstecker betrieben. Verwenden Sie die Set-Top-Box nicht, wenn der Netzstecker nicht zu Ihrer Steckdose passt und konsultieren Sie einen Elektriker.

• Stellen Sie sicher, dass das Stromkabel nicht im Weg ist und an den Anschlüssen nicht geknickt wird. Stechen Sie nicht in das Kabel, laufen Sie nicht darüber und stellen Sie keine schweren Gegenstände auf das Kabel.

• Dieses Produkt enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Produkt nicht.

• Lassen Sie das Produkt von einem ausgebildeten Techniker warten, falls:

-das Produkt auf irgendeine Art beschädigt wurde, besonders das Netzkabel oder der Netzstecker.

-das Produkt nicht normal funktioniert.

-Flüssigkeiten über das Produkt gelaufen sind oder Gegenstände darauf gefallen sind.

-das Produkt fallengelassen wurde.

• Verwenden Sie keinesfalls ein beschädigtes Produkt.
  -Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Trennen Sie das Produkt vom Stromanschluss und anderer Ausrüstung, falls Probleme auftreten.
• Trennen Sie das Produkt bei Gewittern oder vor längeren Zeiträumen, in denen es nicht verwendet wird, vom Stromanschluss.
• Reinigen Sie die Set-Top-Box mit einem weichen sauberen Tuch.

-Verwenden Sie keine Reinigungsmittel.

Sicherheitssymbole auf dem Produkt

Dieses Symbol weist auf das Risiko für einen Stromschlag hin, wenn die Anweisungen in dieser Anleitung nicht befolgt werden.

Dieses Symbol weist darauf hin, dass wichtige Bedien- und Wartungsanweisungen in dieser Anleitung enthalten sind.

Das Produkt verfügt über eine doppelte Isolierung zwischen gefährlicher Netzspannung und den für den Benutzer zugänglichen Teilen. Verwenden Sie bei Wartungsarbeiten nur identische Ersatzteile.

Beachten Sie auch die elektrischen Hinweise sowie die Sicherheitshinweise auf der Unterseite des Gehäuses, bevor Sie das Produkt installieren oder in Betrieb nehmen.

Anschließen des Produkts [siehe Abbildung C]

VORSICHT

• Stellen Sie sicher, dass die Spannung Ihrer Netzsteckdose zur Spannung des Netzteils passt.
• Trennen Sie alle Geräte vom Stromnetz, bevor Sie Verbindungen herstellen.
• Schließen Sie zum Schluss alle Ihre Geräte wieder an.

Einrichtung

• Schalten Sie das Produkt ein, indem Sie A ④/C① drücken.
• Stellen Sie sicher, dass Ihr TV-Gerät auf den richtigen Eingangskanal geschaltet ist.

Wenn Sie die Set-Top-Box zum ersten Mal einschalten, erscheint das Hauptmenü.

1. Befolgen Sie die Anweisungen auf dem Bildschirm zum Ändern der Sprache sowie von Land/Region und bestätigen Sie dies mit OK.
2. Wählen Sie die Videoeinstellungen aus und bestätigen Sie sie.
3. Wählen Sie, nach welchen Sendern gesucht werden soll.

- FTA steht für Free To Air (frei empfangbar).

- Wenn Sie „Nein“ auswählen, wird nach allen Sendern gesucht.

1. Nach der Bestätigung wird eine Liste aller verfügbaren Sender erstellt.

Sie können jetzt Fernsehsender anschauen.

Alle Einstellungen, die Sie vornehmen, können bearbeitet werden, indem Sie zum Menü gehen.

Passwort

• Für manche Einstellungen ist ein Passwort erforderlich.
  • Das Standardpasswort lautet 0000.

Spezifikationen

Tuner Frequenzbereich	474 - 858 MHz
	Eingangsimpedanz 75Ω unsymmetrisch
	Signaleingangspegel -65 ~ -25 dBm
	Schrittgeschwindigkeit 2 - 45 Mbps
	LNB-Leistung 13/5 V, max.	500 mA
Demodulation Demodulator QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Anschlüsse RF IN IEC-Anschluss
	RF OUT IEC-Anschluss
	TV Scart Composite TV (CVBS),Audio L/R
	HDMI HDMI
Leistung Eingang DC 12 V, 1 A
	Stromverbrauch Max. 8 W
Anzeige Standards PAL/NTSC
	Auflösung PAL, NTSC, 720p, 1080i/p,,480i/p 576i/p
Dekodierung Bildseitenverhältnis 4:3, 16:9
	Video	MPEG2, MPEG4/H.265
	Audio	MPEG2 Audio Layer I&llrechts/links/Stereo
Compliance	DVB-T	ESI/EN 300421 DVB-T2
