Typ produktu	Odbiornik DVB-T2
Marka	Nedis
Model	DVBT2265BK
Zakres częstotliwości tunera	474 - 858 MHz
Impedancja wejściowa	75 Ω niezbalansowane
Poziom sygnału wejściowego	-65 ~ -25 dBm
Szybkość symboli	2 - 45 Msymb/s
Demodulacja	QPSK/8PSK
FEC	1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10
Złącza	RF IN, RF OUT, SCART, HDMI, LAN, USB, DC IN
Zasilanie	12 V DC, 1 A
Pobór mocy	Max. 8 W
Rozdzielczości wideo	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Format obrazu	4:3, 16:9
Formaty wideo	MPEG2, MPEG4/H.265
Formaty audio	MPEG2 warstwy I i II (Prawy/Lewy/Stereo)
Standardy	DVB-T, DVB-T2 (ESI/EN 300421)
Główne funkcje	Odbior DVB-T, nagrywanie USB, odtwarzanie multimediów, program TV
Bezpieczeństwo	Podwójna izolacja, nie otwierać, odłączyć przed czyszczeniem
Konserwacja i czyszczenie	Miękka, czysta szmatka, bez środków czyszczących
Domyślne hasło	0000

Często zadawane pytania - DVBT2265BK NEDIS

Jak zainstalować dekoder Nedis DVBT2265BK?

Podłącz antenę do wejścia RF IN, połącz dekoder z telewizorem przez HDMI lub SCART, a następnie podłącz zasilacz do DC IN. Włącz dekoder i postępuj zgodnie z kreatorem konfiguracji na ekranie, aby wybrać język, kraj i rozpocząć wyszukiwanie kanałów.

Jak wyszukać kanały w DVBT2265BK?

Przy pierwszym włączeniu menu wyszukiwania pojawi się automatycznie. Jeśli chcesz ponownie uruchomić wyszukiwanie, przejdź do menu Instalacja, a następnie Automatyczne wyszukiwanie. Wybierz FTA (Free To Air) dla kanałów bezpłatnych lub Nie dla wszystkich kanałów, a następnie potwierdź przyciskiem OK.

Co zrobić, jeśli nie znaleziono żadnych kanałów?

Sprawdź, czy antena jest prawidłowo podłączona i skierowana. Upewnij się, że wybrany w menu kraj odpowiada Twojej lokalizacji. Możesz również spróbować ręcznego skanowania, wprowadzając częstotliwość lokalnego nadajnika.

Jak korzystać z funkcji nagrywania USB?

Podłącz pamięć USB (lub dysk twardy) do portu USB na przednim panelu. Podczas oglądania kanału naciśnij przycisk Nagrywaj na pilocie. Aby zaprogramować nagrywanie, skorzystaj z Elektronicznego przewodnika po programach (EPG) lub menu Minutera.

Co oznacza FTA w ustawieniach wyszukiwania?

FTA oznacza Free To Air, czyli kanały otwarte, niezaszyfrowane. Jeśli wybierzesz Tak, przeszukiwane będą tylko kanały bezpłatne. Jeśli wybierzesz Nie, wszystkie kanały (w tym zakodowane) zostaną przeskanowane, ale kanały płatne nie będą widoczne bez subskrypcji.

Jak zresetować hasło dekodera?

Domyślne hasło to 0000. Jeśli je zmieniłeś i zapomniałeś, nie można go łatwo zresetować. Zapoznaj się ze szczegółową instrukcją online (ned.is/dvbt2265bk) lub skontaktuj się z pomocą techniczną Nedis w celu uzyskania konkretnej procedury.

Czy mogę podłączyć dekoder do Internetu?

Tak, dekoder posiada port LAN z tyłu do przewodowego połączenia Ethernet. Umożliwia to dostęp do usług interaktywnych (jeśli są dostępne) i aktualizację oprogramowania. Nie ma wbudowanego Wi-Fi.

Co zrobić, jeśli obraz jest szarpany lub zamarza?

Sprawdź jakość sygnału: przejdź do menu Informacje, aby zobaczyć siłę i jakość sygnału. Jeśli jest słaba, przekieruj antenę lub użyj wzmacniacza. Upewnij się również, że kabel HDMI jest dobrze podłączony, a rozdzielczość wideo (np. 1080p) jest kompatybilna z telewizorem.

Jak wyczyścić dekoder DVBT2265BK?

Odłącz urządzenie od zasilania przed czyszczeniem. Użyj miękkiej, czystej szmatki lekko wilgotnej (nie mokrej) do przetarcia powierzchni. Nigdy nie używaj środków czyszczących, rozpuszczalników ani środków ściernych. Nie dopuść do przedostania się płynu do wnętrza.

Czy mogę użyć zewnętrznego dysku twardego z portem USB?

Tak, możesz podłączyć zewnętrzny dysk twardy do portu USB w celu nagrywania i odtwarzania plików multimedialnych. Uwaga, dysk twardy musi być sformatowany w systemie FAT32 lub NTFS i nie może pobierać więcej niż 500 mA (port USB zapewnia ograniczone zasilanie). Unikaj przedłużaczy USB, aby uniknąć błędów odczytu/zapisu.

INSTRUKCJA OBSŁUGI DVBT2265BK NEDIS

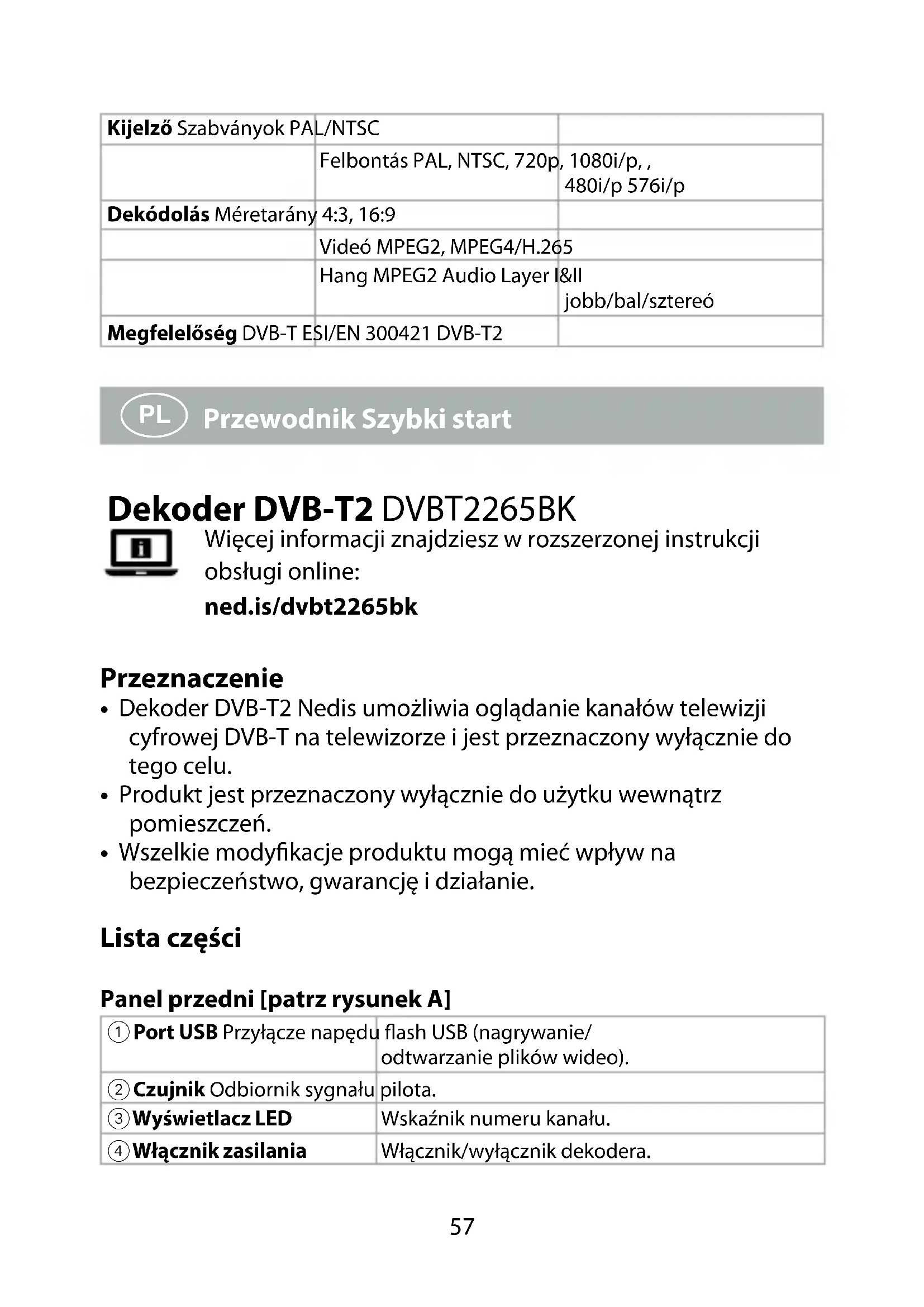

PL Przewodnik Szybki start 57

Przewodnik Szybki start

Dekoder DVB-T2 DVBT2265BK

Więcej informacji znajdziesz w rozszerzonej instrukcji

obstugi online:

ned.is/dvbt2265bk

Przeznaczenie

• Dekoder DVB-T2 Nedis umożliwia oglądanie kanałów telewizji cyfrowej DVB-T na telewizorze i jest przeznaczony wyłącznie do tego celu.
• Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
• Wszelkie modyfikacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.

Lista części

Panel przedni [patrz rysunek A]

1 Port USB Przyłącze napędu	flash USB (nagrywanie/odtwarzanie plików wideo).
2 Czujnik Odbiornik sygnału	pilota.
3 Wyświetlacz LED	Wskaźnik numeru kanału.
4 Włącznik zasilania	Włącznik/wyłącznik dekodera.

5 Przycisk zmiany kanału Przełącz kanał w dół.

6 Przycisk zmiany kanału Przełącz kanał w góre.

Panel tylny [patrz rysunek B]

1 RF IN Przyłącze kabla antenowego.

2 RF OUT Przyłącze powielacza sygnału przychodzącego (z RF IN do innego urządzenia).

3 LAN Przyłącze kabla Ethernet (sieć domowa).

4 HDMI OUT Przyłącze cyfrowe (odbiornik TV lub AV).

5 SCART OUT Przyłącze TV analogowe.

6 DC IN Przyłącze zasilacza.

Bezpieczeństwo

Instrukcje bezpieczeństwa

⚠ OSTRZEŻENIE

• Urządzenie należy eksploatować wyłącznie w sposób opisany w niniejszej instrukcji.
• Upewnij się, że produkt może rozpraszać swoje ciepło.

-Nie blokuj otworów wentylacyjnych i upewnij się, że wokół produktu jest wystarczająco dużo miejsca.
-Nie używaj w pobliżu grzejników, pieców i innych urządzeń wytwarzających ciepło, takich jak wzmacniacze.
-Nie używaj w gorących środowiskach.
-Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, otwartego ognia lub ciepła.

- Nie narażaj produktu na działanie wody lub wilgoci.

-Nie stosuj płynów na produkcie lub w jego pobliżu.
-Unikaj chlapania i opryskania.

- Nie wolno podłączać bezpośrednio do gniazdka sieciowego. Spowoduje to trwałe uszkodzenie dekodera i może spowodować poważne obrażenia lub śmierć.

• Nie używaj przedłużaczy do podłączania pamięci flash, aby uniknąć błędów odczytu/zapisu i zakłóceń.
• Na niektórych rynkach ten produkt jest zasilany przez wtyczkę polaryzacyjną. Nie używaj dekodera, jeśli wtyczka nie pasuje do

gniazdka sieciowego, i poproś o pomoc lokalnego elektryka.

- Upewnij się, że przewód elektryczny jest odsunięty i nie zgina się w pobliżu przyłączy. Nie przyciskaj przewodu, nie chodź po nim i niekładź na nim ciężkich przedmiotów.

- Żadna z części produktu nie jest przeznaczona do serwisowania przez użytkownika. Produktu nie wolno otwierać.

- Produkt wymaga serwisowania przez wykwalifikowany personel serwisowy, gdy:

-Produkt został w jakikolwiek sposób uszkodzony, zwłaszcza przewód zasilający lub wtyczka.

-Produkt nie działa normalnie.

-Rozlano ciecz lub na produkt spadły przedmioty.

-Produkt został upuszczony.

- Nie używaj uszkodzonego produktu.

-Natychmiast wymień uszkodzony lub wadliwy produkt.

- Jeśli wystąpią problemy, odłącz produkt od gniazdka elektrycznego i innych urządzeń.

- Odłącz produkt od gniazdka elektrycznego w przypadku burzy z wyładowaniami atmosferycznymi lub przed dłuższymi okresami wyłączenia.

- Dekoder czyść wyłącznie za pomocą miękkiej wilgotnej szmatki.

-Nie stosuj środków czyszczących.

Symbole bezpieczeństwa zastosowane na produkcie

Ten symbol oznacza ryzyko porażenia prądem, gdy użytkownik nie przestrzega instrukcji zawartych w niniejszym podręczniku.

Ten symbol oznacza, że w niniejszej instrukcji podane są ważne instrukcje obsługi i konserwacji.

Produkt zawiera podwójną izolację między niebezpiecznym napięciem sieciowym a częściami dostępnymi dla użytkownika. Podczas serwisowania używaj tylko oryginalnych części zamiennych.

Przed instalacją lub obsługą urządzenia należy także zapoznać się z informacjami na dole obudowy w celu uzyskania informacji dotyczących instalacji elektrycznych i bezpieczeństwa.

Podłączanie produktu [patrz rysunek C]

PRZESTROGA

• Upewnij się, że napięcie w gniazdku sieciowym odpowiada napięciu wymaganemu przez zasilacz.
• Przed dokonaniem jakiegokolwiek połączenia odłącz wszystkie urządzenia od zasilania.
• Zasilanie wszystkich urządzeń podłącz jako ostatnie.

Konfiguracja

• Włącz produkt, naciskając A ④/C①.
• Upewnij się, że telewizor jest przełączony na właściwy kanał wejściowy.

Po pierwszym włączeniu dekodera pojawi się menu główne.

1. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zmienić język i kraj/region, i potwierdź przyciskiem OK.

2. Wybierz ustawienia wideo i potwierdź.

3. Wybierz kanały do skanowania.

4. FTA to skrót od Free To Air (nadawanie w sygnale wolnym).

5. Jeśli wybierzesz Nie, przeskanowane zostaną wszystkie kanały.

6. Po potwierdzeniu przygotowana zostanie lista dostępnych kanałów.

Można teraz oglądać telewizję.

Wszystkie wprowadzone ustawienia można edytować, przechodząc do menu.

Hasło

• Dla niektórych ustawień wymagane jest hasło.
  • Domyślne hasło to 0000.

Specyfikacja

Tuner Zakres	częstotliwości	474 - 858 MHz
	Impedancja wejściowa	75Ω niesymetrycznie
	Poziom sygnału wejściowego	-65 ~ -25 dBm
	Przepływność w symbolach	2 - 45 Mbps
	Zasilanie LNB 13/5 V,	maks. 500 mA
Demodulacja Demodulator	QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Przyłącza RF IN Złącze typu	IEC
	RF OUT Złącze typu IEC
	TV Scart Composite TV (CVBS),Audio L/R
	HDMI HDMI
Moc Wejście DC 12 V, 1 A
	Zużycie energii Maks. 8 W
Wyświetlacz Standardy PAL/NTSC
	Rozdzielczość PAL, NTSC, 720p, 1080i/p,,480i/p 576i/p
Dekodowanie Format obrazu	4:3, 16:9
	Wideo MPEG2, MPEG4/H.265
	Dźwięk	MPEG2 Warstwa audio I&II Prawy / Lewy / Stereo
Zgodność DVB-T	ESI/EN 300421 DVB-T2
