Typ produktu	Wzmacniacz sygnału antenowego (odbiornik)
Marka	Nedis
Model	SAMP40025WT
Wymiary (D x S x W)	66 x 57,2 x 28 mm
Zakres częstotliwości	50 - 694 MHz
Typowy wzmocnienie	15 dB (11,5 dB min)
Regulacja wzmocnienia	min. 12 dB (za pomocą śruby regulacyjnej)
Współczynnik szumów	5 dB typowy (max. 8 dB)
Poziom wyjściowy	min. 85 dBμV
Impedancja	75 Ω
Złącze wejściowe	CEI żeńskie x1
Złącze wyjściowe	CEI męskie x2
Zasilanie sieciowe	100-240 V AC; 50/60 Hz; 0,15 A
Wyjście zasilacza	5,0 V DC max; 1,0 A; 5,0 W
Przeznaczenie	Poprawa sygnału telewizyjnego wewnątrz pomieszczeń
Wskaźnik LED	Wskaźnik zasilania włącz/wyłącz
Zalecenia bezpieczeństwa	Nie wystawiać na działanie wody, ciepła ani wilgoci; odłączyć w przypadku problemów
Konserwacja	Czyścić miękką, suchą szmatką
Naprawialność	Konserwacja wyłącznie przez wykwalifikowanego technika

Często zadawane pytania - SAMP40025WT NEDIS

Jak zainstalować wzmacniacz SAMP40025WT?

Podłącz kabel antenowy do portu wejściowego (CEI żeńskie) i podłącz wyjście (CEI męskie) do telewizora. Podłącz zasilacz sieciowy do dedykowanego złącza zasilania. Aby uzyskać więcej szczegółów, zapoznaj się ze schematem połączeń w instrukcji.

Jak wyregulować wzmocnienie sygnału?

Użyj płaskiego śrubokręta, aby obrócić śrubę regulacyjną (oznaczenie A①). Obróć w kierunku zgodnym z ruchem wskazówek zegara, aby zwiększyć wzmocnienie, przeciwnie do ruchu wskazówek zegara, aby je zmniejszyć. Regulowane wzmocnienie wynosi co najmniej 12 dB.

Jaki jest obsługiwany zakres częstotliwości?

Wzmacniacz działa w zakresie częstotliwości od 50 do 694 MHz, obejmującym pasma VHF i UHF dla telewizji naziemnej.

Czy mogę używać tego wzmacniacza na zewnątrz?

Nie, produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Nie wystawiać go na wilgoć, deszcz ani bezpośrednie promienie słoneczne.

Co zrobić, jeśli dioda LED zasilania nie świeci?

Sprawdź, czy zasilacz jest prawidłowo podłączony i czy gniazdko działa. Jeśli problem nie ustąpi, urządzenie powinno zostać sprawdzone przez wykwalifikowanego technika.

Jak czyścić wzmacniacz?

Odłącz urządzenie przed czyszczeniem. Użyj miękkiej, suchej szmatki do wycierania powierzchni. Nigdy nie używaj chemikaliów ani płynów.

Jaka jest różnica między SAMP40025WT a SAMP40045WT?

Model SAMP40025WT ma 2 wyjścia CEI męskie, podczas gdy SAMP40045WT ma 4. Wzmocnienie i inne cechy są podobne, ale model z 4 wyjściami pozwala na zasilanie większej liczby telewizorów.

Gdzie znaleźć pełną instrukcję obsługi?

Szybki przewodnik jest dołączony do produktu. Pełną instrukcję znajdziesz na stronie ned.is/samp40025wt lub skanując kod QR znajdujący się w instrukcji.

Czy wzmacniacz można zamontować na ścianie?

Tak, montaż na ścianie jest możliwy. Użyj odpowiednich śrub, aby przymocować uchwyt (nie jest dołączony) do ściany, a następnie zawieś urządzenie. Zapoznaj się z instrukcją montażu (obrazek C) w instrukcji.

Co zrobić w przypadku awarii?

Natychmiast odłącz urządzenie od zasilania i wszelkiego innego sprzętu. Nie otwieraj go samodzielnie; skontaktuj się z wykwalifikowanym technikiem w celu naprawy.

INSTRUKCJA OBSŁUGI SAMP40025WT NEDIS

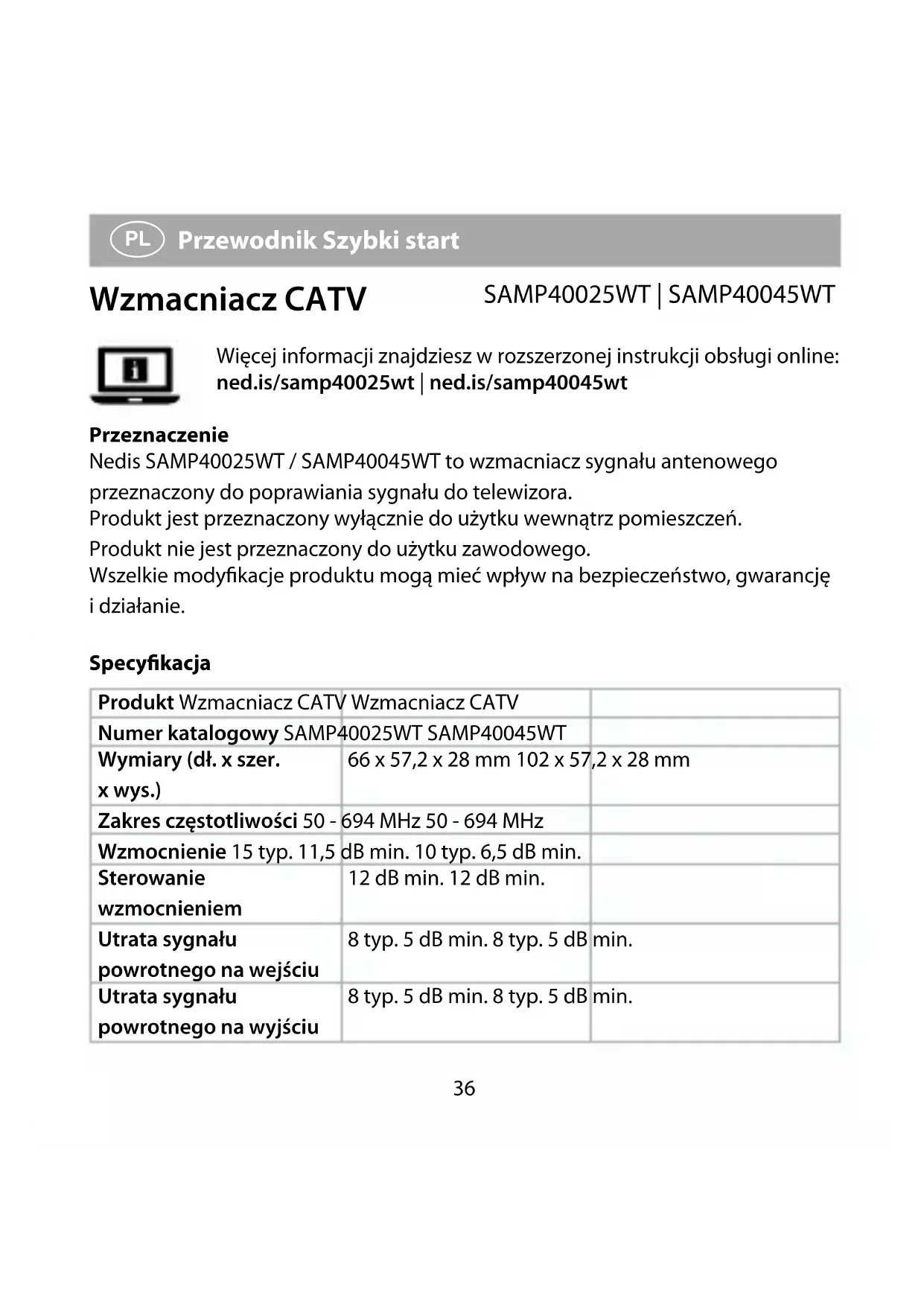

PL Przewodnik Szybki start 36

Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/samp40025wt | ned.is/samp40045wt

Przeznaczenie

Nedis SAMP40025WT / SAMP40045WT to wzmacniacz sygnału antenowego przeznaczony do poprawiania sygnału do telewizora.

Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Produkt nie jest przeznaczony do użytku zawodowego.

Wszelkie modyfikacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.

Specyfikacja

Produkt Wzmacniacz CATV	Wzmacniacz CATV
Numer katalogowy SAMP40025WT SAMP40045WT
Wymiary (dł. x szer.x wys.)	66 x 57,2 x 28 mm 102 x 57,2 x 28 mm
Zakres częstotliwości 50 - 694 MHz 50 - 694 MHz
Wzmocnienie 15 typ. 11,5 dB min. 10 typ. 6,5 dB min.
Sterowaniewzmocnieniem	12 dB min. 12 dB min.
Utrata sygnałupowrotnego na wejściu	8 typ. 5 dB min. 8 typ. 5 dB min.
Utrata sygnałupowrotnego na wyjściu	8 typ. 5 dB min. 8 typ. 5 dB min.
Współczynnik szumów 5 typ. 8 dB max. 5 typ. 8 dB max.
Poziom sygnału wyjściowego	85 dBμV min. 80 dBμV min.
Impedancja 75 Ω 75 Ω
Złącze wejściowe Złącze żeńskie IEC x1 Złącze żeńskie IEC x1
Złącze wyjściowe Złącze męskie IEC x2 Złącze(PCSKIE IEC x4
Wejście zasilacza sieciowego	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A
Wyjście zasilacza sieciowego	maks. 5.0 VDC; 1,0 A, 5.0 W	maks. 5.0 VDC; 1,0 A, 5.0 W

Główne części (rysunek A)

① Śruba sterująca
② Złącze zasilacza
③ Port wejściowy

④ Wskaźnik zasilania LED (wł./wył.)
⑤ Port wyjściowy

Instrukcje bezpieczeństwa

OSIRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Zachowaj niniejszy dokument na przyszłość.
• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.
• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.
• Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, otwartego ognia lub ciepła.
• Nie narażaj produktu na działanie wody lub wilgoci.

• Nie upuszczaj produktu i unikaj uderzania go.

• Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.

• Nie podłączaj ani nie odłączaj zasilacza mokrymi rękoma.
• Po wyjęciu wtyczki z gniazdka urządzenie pozostaje gotowe do pracy.
• Istnieje ryzyko porażenia prądem. Gdy produkt wymaga serwisowania, powinien być otwierany wyłącznie przez autoryzowanego technika.
• Jeśli wystąpią problemy, odłącz produkt od źródła zasilania i innych urządzeń.

Podłączanie produktu

Przegład połączeń – patrz rysunek B.

Mocowanie produktu (opcjonalnie)

Rysunek C zawiera instrukcje montażu.

Użytkowanie produktu

Aby sterować wzmocnieniem sygnału, obracaj śrubę sterującą A① za pomocą płaskiego śrubokręta.
