Type de produit	Amplificateur de signal d'antenne (récepteur)
Marque	Nedis
Modèle	SAMP40025WT
Dimensions (L x l x H)	66 x 57,2 x 28 mm
Gamme de fréquences	50 - 694 MHz
Gain typique	15 dB (11,5 dB min)
Réglage de gain	12 dB min (via vis de régulation)
Facteur de bruit	5 dB typique (8 dB max)
Niveau de sortie	85 dBμV min
Impédance	75 Ω
Connecteur d’entrée	CEI femelle x1
Connecteur de sortie	CEI mâle x2
Alimentation secteur	100 - 240 VAC ; 50/60 Hz ; 0,15 A
Sortie adaptateur secteur	5,0 VCC max ; 1,0 A ; 5,0 W
Utilisation prévue	Amélioration du signal TV en intérieur
Indicateur LED	Voyant d’alimentation marche/arrêt
Consignes de sécurité	Ne pas exposer à l’eau, chaleur ou humidité; débrancher en cas de problème
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Maintenance uniquement par un technicien qualifié

FOIRE AUX QUESTIONS - SAMP40025WT NEDIS

Comment installer l'amplificateur SAMP40025WT ?

Branchez le câble d'antenne sur le port d'entrée (CEI femelle) et reliez la sortie (CEI mâle) à votre téléviseur. Connectez l'adaptateur secteur au connecteur d'alimentation dédié. Pour plus de détails, consultez le schéma de connexion dans la notice.

Comment régler le gain du signal ?

Utilisez un tournevis plat pour tourner la vis de régulation (repère A①). Tournez dans le sens horaire pour augmenter le gain, antihoraire pour le diminuer. Le gain réglable est d'au moins 12 dB.

Quelle est la plage de fréquences supportée ?

L'amplificateur fonctionne dans la gamme de fréquences de 50 à 694 MHz, couvrant les bandes VHF et UHF pour la télévision terrestre.

Puis-je utiliser cet amplificateur en extérieur ?

Non, le produit est prévu uniquement pour une utilisation en intérieur. Ne l'exposez pas à l'humidité, à la pluie ou aux rayons directs du soleil.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le problème persiste, l'appareil doit être vérifié par un technicien qualifié.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques ou de liquides.

Quelle est la différence entre SAMP40025WT et SAMP40045WT ?

Le SAMP40025WT dispose de 2 sorties CEI mâle, tandis que le SAMP40045WT en a 4. Le gain et les autres caractéristiques sont similaires, mais le modèle à 4 sorties permet d'alimenter plus de téléviseurs.

Où trouver le manuel d’utilisation complet ?

Le guide de démarrage rapide est fourni avec le produit. Pour le manuel complet, rendez-vous sur le site ned.is/samp40025wt ou scannez le QR code présent dans la notice.

L'amplificateur peut-il être monté au mur ?

Oui, un montage mural est possible. Utilisez des vis appropriées pour fixer le support (non fourni) au mur, puis accrochez l'appareil. Référez-vous aux instructions de montage (image C) dans la notice.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil de l'alimentation et de tout autre équipement. Ne l'ouvrez pas vous-même ; contactez un technicien qualifié pour toute réparation.

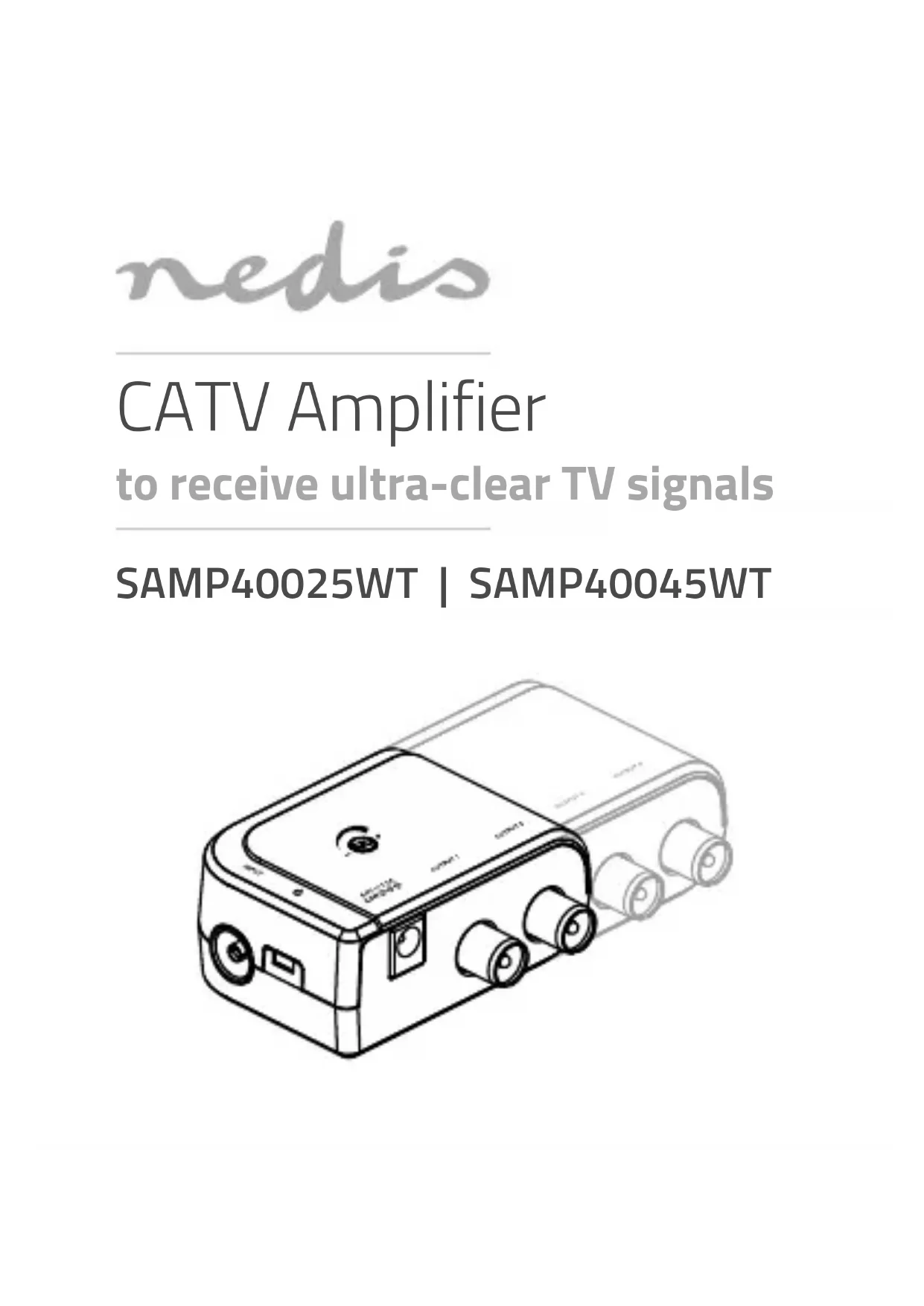

MODE D'EMPLOI SAMP40025WT NEDIS

FR Guide de démarrage rapide 11

NL Snelstartgids 13

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/samp40025wt | ned.is/samp40045wt

Utilisation prévue

Le SAMP40025WT / SAMP40045WT Nedis est un amplificateur de signal

d'antenne destiné à améliorer le signal de votre téléviseur.

Le produit est prévu pour un usage intérieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Spécifications

Produit Amplificateur CATV Amplificateur CATV
Article numéro SAMP40025WT SAMP40045WT
Dimensions (L x l x H) 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm
Gamme de fréquences 50 - 694 MHz 50 - 694 MHz
Gain 15 typ. 11,5 dB min. 10 typ. 6,5 dB min.
Réglage de gain 12 dB min. 12 dB min.
Perte de retour d'entrée 8 typ. 5 dB min. 8 typ. 5 dB min.
Perte de retour de sortie	8 typ. 5 dB min. 8 typ. 5 dB min.
Facteur de bruit 5 typ. 8 dB max.	5 typ. 8 dB max.
Niveau de sortie	85 dBμV min.	80 dBμV min.
Impédance	75 Ω	75 Ω
Connecteur d'entrée	CEI femelle x1	CEI femelle x1
Connecteur de sortie CEI mâle x2 CEI mâle x4
Entrée adaptateur secteur	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A
Sortie adaptateur secteur	5.0 VCC max. ; 1,0 A, 5.0 W	5.0 VCC max. ; 1,0 A, 5.0 W

Pièces principales (image A)

① Vis de régulation
② Connecteur d'adaptateur secteur
③ Port d'entrée

④ Voyant LED d'alimentation (marche/arrêt)
⑤ Port de sortie

Consignes de sécurité

AVERTISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez ce document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Ne pas brancher ou débrancher l'alimentation avec les mains mouillées.

• La fiche secteur est utilisée comme dispositif de déconnexion. Ce dispositif de déconnexion doit rester facilement accessible.

• Risque de choc électrique. Le produit ne doit être ouvert que par un technicien agréé lorsqu'un service de maintenance est requis.

• Débranchez le produit de la source d'alimentation et tout autre équipement en cas de problème.

Connector le produit

Voir l'image B pour un aperçu de la connexion.

Montage du produit (option)

Pour les instructions de montage, voir l'image C.

Utiliser le produit

Tournez la vis de régulation A① à l'aide d'un tournevis plat pour contrôler l'amplification du signal.

Snelstartgids

CATV-versterker

SAMP40025WT | SAMP40045WT
