SAMP40025WT - Receptor NEDIS - Manual de utilização gratuito

Tipo de produto	Amplificador de sinal de antena (receptor)
Marca	Nedis
Modelo	SAMP40025WT
Dimensões (C x L x A)	66 x 57,2 x 28 mm
Faixa de frequências	50 - 694 MHz
Ganho típico	15 dB (11,5 dB mín.)
Ajuste de ganho	12 dB mín. (via parafuso de regulagem)
Fator de ruído	5 dB típico (8 dB máx.)
Nível de saída	85 dBμV mín.
Impedância	75 Ω
Conector de entrada	IEC fêmea x1
Conector de saída	IEC macho x2
Alimentação de rede	100 - 240 VCA ; 50/60 Hz ; 0,15 A
Saída do adaptador de rede	5,0 VCC máx. ; 1,0 A ; 5,0 W
Uso previsto	Melhoria do sinal de TV em ambientes internos
Indicador LED	Luz de alimentação liga/desliga
Instruções de segurança	Não expor à água, calor ou umidade; desconectar em caso de problema
Manutenção	Limpar com um pano macio e seco
Reparabilidade	Manutenção apenas por um técnico qualificado

Perguntas frequentes - SAMP40025WT NEDIS

Como instalar o amplificador SAMP40025WT?

Conecte o cabo de antena na porta de entrada (IEC fêmea) e ligue a saída (IEC macho) ao seu televisor. Conecte o adaptador de rede ao conector de alimentação dedicado. Para mais detalhes, consulte o esquema de conexão no manual.

Como ajustar o ganho do sinal?

Use uma chave de fenda plana para girar o parafuso de regulagem (marcação A①). Gire no sentido horário para aumentar o ganho, anti-horário para diminuir. O ganho ajustável é de pelo menos 12 dB.

Qual é a faixa de frequências suportada?

O amplificador opera na faixa de frequências de 50 a 694 MHz, cobrindo as bandas VHF e UHF para televisão terrestre.

Posso usar este amplificador ao ar livre?

Não, o produto é destinado apenas para uso interno. Não o exponha à umidade, chuva ou luz solar direta.

O que fazer se o LED de alimentação não acender?

Verifique se o adaptador de rede está corretamente conectado e se a tomada funciona. Se o problema persistir, o aparelho deve ser verificado por um técnico qualificado.

Como limpar o amplificador?

Desconecte o aparelho antes de limpar. Use um pano macio e seco para limpar a superfície. Nunca use produtos químicos ou líquidos.

Qual é a diferença entre SAMP40025WT e SAMP40045WT?

O SAMP40025WT possui 2 saídas IEC macho, enquanto o SAMP40045WT tem 4. O ganho e as outras características são semelhantes, mas o modelo com 4 saídas permite alimentar mais televisores.

Onde encontrar o manual de instruções completo?

O guia de início rápido é fornecido com o produto. Para o manual completo, acesse o site ned.is/samp40025wt ou escaneie o código QR presente no manual.

O amplificador pode ser montado na parede?

Sim, a montagem na parede é possível. Use parafusos adequados para fixar o suporte (não fornecido) na parede e pendure o aparelho. Consulte as instruções de montagem (imagem C) no manual.

O que fazer em caso de mau funcionamento?

Desconecte imediatamente o aparelho da alimentação e de qualquer outro equipamento. Não o abra você mesmo; entre em contato com um técnico qualificado para qualquer reparo.

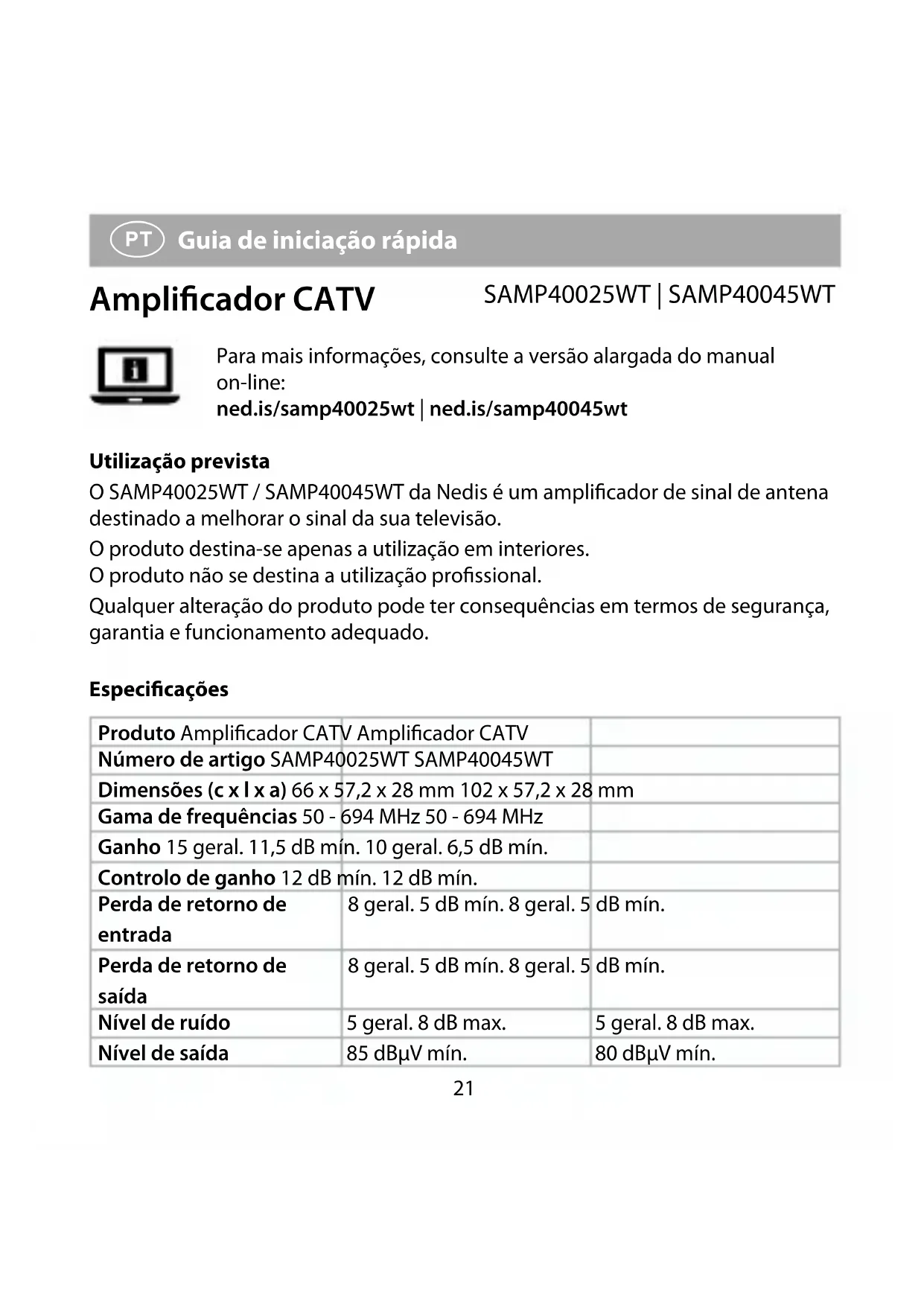

MANUAL DE UTILIZADOR SAMP40025WT NEDIS

PT Guia de iniciação rápida 21

sv Snabbstartsguide 23

Para mais informações, consulte a versão alargada do manual on-line:

ned.is/samp40025wt | ned.is/samp40045wt

Utilização prevista

O SAMP40025WT / SAMP40045WT da Nedis é um amplificador de sinal de antena destinado a melhorar o sinal da sua televisão.
O produto destina-se apenas a utilização em interiores.
O produto não se destina a utilização profissional.

Qualquer alteração do produto pode ter consequências em termos de segurança, garantia e funcionamento adequado.

Especificações

Produto Amplificador CATV Amplificador CATV
Número de artigo SAMP40025WT SAMP40045WT
Dimensões (c x l x a) 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm
Gama de frequências 50 - 694 MHz 50 - 694 MHz
Ganho 15 geral. 11,5 dB mín. 10 geral. 6,5 dB mín.
Controlo de ganho 12 dB mín. 12 dB mín.
Perda de retorno de entrada	8 geral. 5 dB mín. 8 geral. 5 dB mín.
Perda de retorno de saída	8 geral. 5 dB mín. 8 geral. 5 dB mín.
Nível de ruído	5 geral. 8 dB max.
Nível de saída	85 dBμV mín.

Impedância 75 Ω 75 Ω
Conetor de entrada IEC fêmea x1 IEC fêmea x1
Conetor de saída IEC macho x2 IEC macho x4
Entrada do adaptador de alimentação	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A
Saída do adaptador de alimentação	máx. 5.0 VDC; 1,0 A, 5.0 W	máx. 5.0 VDC; 1,0 A, 5.0 W

Peças principais (imagem A)

① Parafuso de controlo
② Conetor adaptador de alimentação
③ Porta de entrada

④ LED indicador de potência (on/off)
⑤ Porta de saída

Instruções de segurança

• Certifique-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde este documento para referência futura.
• Utilize o produto apenas conforme descrito neste documento.
• Não utilize o produto caso uma peça esteja danificada ou defeituosa. Substitua imediatamente um produto danificado ou defeituoso.
• Não exponha o produto à luz solar direta, chamas expostas ou calor.
• Não exponha o produto à água ou humidade.
• Não deixe cair o produto e evite impactos.
• Este produto pode ser reparado apenas por um técnico qualificado para manutenção a fim de reduzir o risco de choque elétrico.

• Não ligue nem desligue a fonte de alimentação com as mãos molhadas.

• A ficha de alimentação serve para desligar o aparelho, pelo que deve estar sempre pronta a utilizar.

• Risco de choque elétrico. O produto só deve ser aberto por um técnico autorizado quando for necessária assistência técnica.
• Em caso de problema, desligue o produto da fonte de alimentação bem como outros equipamentos.

Ligar o produto

Consulte a imagem B para obter uma visão geral da ligação.

Instalação do produto (opcional)

Consulte a imagem C para ver as instruções de instalação.

Utilização do produto

Rode o parafuso de controlo A① utilizando uma chave de fendas de cabeça plana para controlar a amplificação do sinal.

Snabbstartsguide

CATV-förstärkare

SAMP40025WT | SAMP40045WT
