Tipo de produto	Amplificador de sinal de antena CATV
Marca	Nedis
Modelo	SAMP40045WT
Dimensões (C x L x A)	102 x 57,2 x 28 mm
Alimentação - Entrada	100-240 VAC ; 50/60 Hz ; 0,15 A
Alimentação - Saída	5,0 VCC max. ; 1,0 A ; 5,0 W
Conector de entrada	CEI fêmea x1
Conectores de saída	CEI macho x4
Faixa de frequências	50 – 694 MHz
Ganho típico / mínimo	10 dB typ. / 6,5 dB min.
Ajuste de ganho	12 dB min.
Perda de retorno de entrada	8 dB typ. / 5 dB min.
Perda de retorno de saída	8 dB typ. / 5 dB min.
Fator de ruído	5 dB typ. / 8 dB min.
Nível de saída mínimo	80 dBμV
Impedância	75 Ω
Função principal	Amplificação do sinal de TV
Ajuste do ganho	Por parafuso de ajuste (chave de fenda plana)
Indicador de alimentação	LED (ligado/desligado)
Uso previsto	Apenas para interiores, uso doméstico
Manutenção	Limpeza com pano seco
Segurança	Não expor à água, umidade ou chamas
Peças de reposição	Nenhuma peça destacável pelo usuário

Perguntas frequentes - SAMP40045WT NEDIS

Como instalar o amplificador SAMP40045WT ?

Conecte o cabo de antena à entrada CEI fêmea. Conecte as saídas CEI macho aos seus televisores. Conecte o adaptador de corrente. O LED acende se a alimentação estiver ativa.

Qual é a tensão de alimentação necessária ?

A alimentação deve fornecer uma entrada de 100-240 VAC e fornecer uma saída de 5,0 VCC com uma corrente máxima de 1,0 A (potência 5,0 W).

Como ajustar o ganho do amplificador ?

Use uma chave de fenda plana para girar o parafuso de ajuste (A①). Gire em um sentido para aumentar o ganho, no outro para reduzi-lo. O ajuste de ganho é de 12 dB mínimo.

O que fazer se o LED não acender ?

Verifique se o adaptador de corrente está corretamente conectado e se a tomada funciona. Se o LED permanecer apagado, o produto pode estar com defeito; desconecte-o e entre em contato com um técnico qualificado.

Posso usar este amplificador ao ar livre ?

Não, o produto é projetado para uso interno apenas. Não o exponha à água, umidade ou luz solar direta.

Quantos televisores posso conectar ?

O modelo SAMP40045WT possui 4 saídas CEI macho, portanto você pode conectar até 4 televisores ou receptores.

Quais cabos são necessários para a instalação ?

Você precisará de cabos coaxiais com conectores CEI (fêmea para a entrada, macho para as saídas). Certifique-se de que estão em bom estado para evitar perdas de sinal.

Como limpar o aparelho ?

Desconecte a alimentação antes de limpar. Use um pano seco para remover a poeira. Nunca use produtos abrasivos ou solventes.

O amplificador é compatível com a TDT ?

Sim, a faixa de frequências de 50 a 694 MHz cobre as bandas da TDT (televisão digital terrestre) e do cabo. O ganho típico de 10 dB melhora os sinais fracos.

O que fazer em caso de avaria ou mau funcionamento ?

Desconecte imediatamente o aparelho da fonte de alimentação. Não tente consertar sozinho: apenas um técnico qualificado está autorizado a abrir o produto. Entre em contato com o serviço de atendimento ao cliente da Nedis.

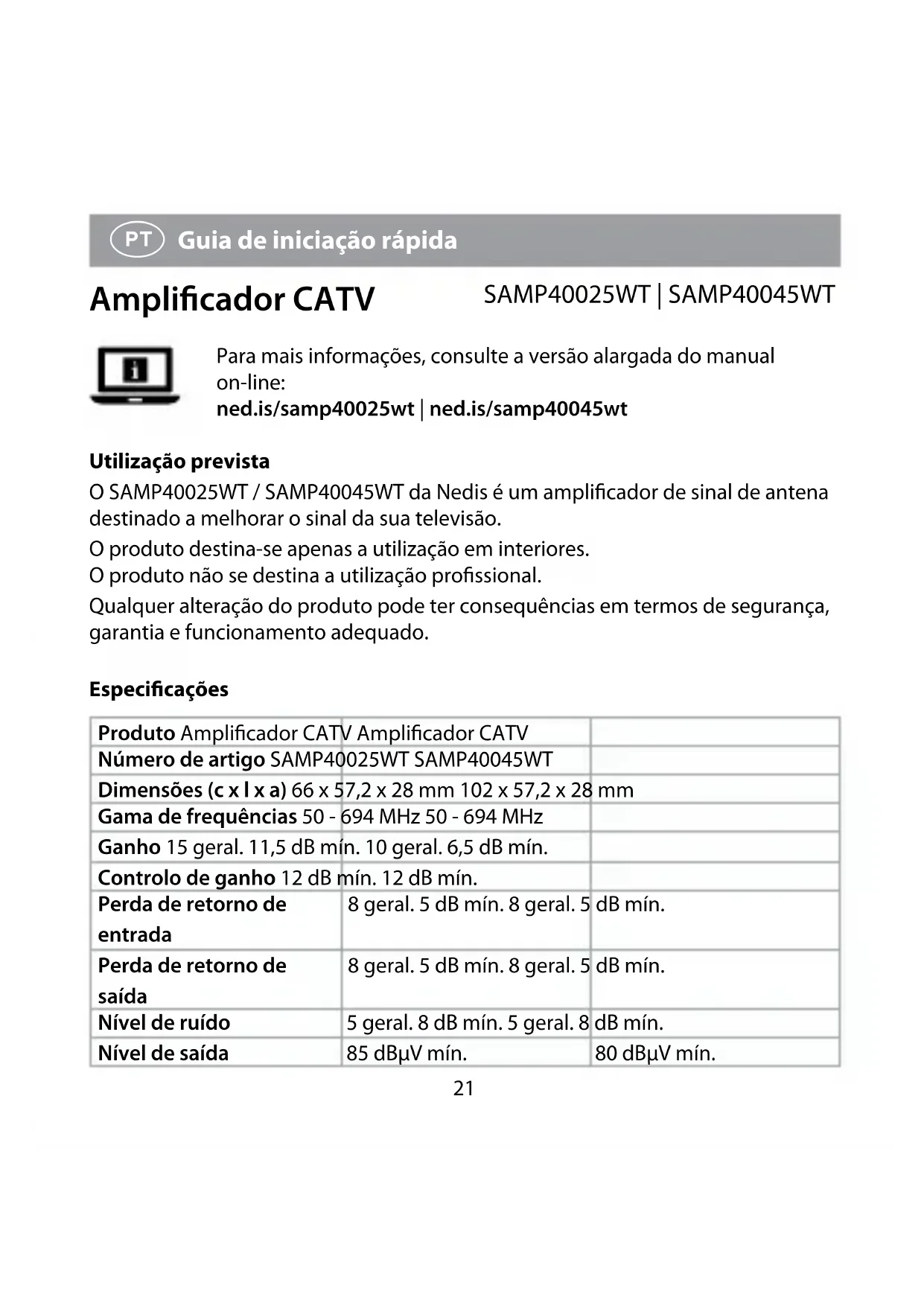

MANUAL DE UTILIZADOR SAMP40045WT NEDIS

PT Guia de iniciação rápida 21

sv Snabbstartsguide 23

Para mais informações, consulte a versão alargada do manual on-line:

ned.is/samp40025wt | ned.is/samp40045wt

Utilização prevista

O SAMP40025WT / SAMP40045WT da Nedis é um amplificador de sinal de antena destinado a melhorar o sinal da sua televisão.
O produto destina-se apenas a utilização em interiores.
O produto não se destina a utilização profissional.

Qualquer alteração do produto pode ter consequências em termos de segurança, garantia e funcionamento adequado.

Especificações

Produto Amplificador CATV Amplificador CATV
Número de artigo SAMP40025WT SAMP40045WT
Dimensões (c x l x a) 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm
Gama de frequências 50 - 694 MHz 50 - 694 MHz
Ganho 15 geral. 11,5 dB mín. 10 geral. 6,5 dB mín.
Controlo de ganho 12 dB mín. 12 dB mín.
Perda de retorno de entrada	8 geral. 5 dB mín. 8 geral. 5 dB mín.
Perda de retorno de saída	8 geral. 5 dB mín. 8 geral. 5 dB mín.
Nível de ruído	5 geral. 8 dB mín. 5 geral. 8 dB mín.
Nível de saída	85 dBμV mín.

Impedância 75 Ω 75 Ω
Conetor de entrada IEC fêmea x1 IEC fêmea x1
Conetor de saída IEC macho x2 IEC macho x4
Entrada do adaptador de alimentação	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A
Saída do adaptador de alimentação	máx. 5.0 VDC; 1,0 A, 5.0 W	máx. 5.0 VDC; 1,0 A, 5.0 W

Peças principais (imagem A)

① Parafuso de controlo
② Conetor adaptador de alimentação
③ Porta de entrada

④ LED indicador de potência (on/off)
⑤ Porta de saída

Instruções de segurança

• Certifique-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde este documento para referência futura.
• Utilize o produto apenas conforme descrito neste documento.
• Não utilize o produto caso uma peça esteja danificada ou defeituosa. Substitua imediatamente um produto danificado ou defeituoso.
• Não exponha o produto à luz solar direta, chamas expostas ou calor.
• Não exponha o produto à água ou humidade.
• Não deixe cair o produto e evite impactos.
• Este produto pode ser reparado apenas por um técnico qualificado para manutenção a fim de reduzir o risco de choque elétrico.

• Não ligue nem desligue a fonte de alimentação com as mãos molhadas.

• A ficha de alimentação serve para desligar o aparelho, pelo que deve estar sempre pronta a utilizar.

• Risco de choque elétrico. O produto só deve ser aberto por um técnico autorizado quando for necessária assistência técnica.
• Em caso de problema, desligue o produto da fonte de alimentação bem como outros equipamentos.

Ligar o produto

Consulte a imagem B para obter uma visão geral da ligação.

Instalação do produto (opcional)

Consulte a imagem C para ver as instruções de instalação.

Utilização do produto

Rode o parafuso de controlo A① utilizando uma chave de fendas de cabeça plana para controlar a amplificação do sinal.
