INSTRUKCJA OBSŁUGI SAMP40045WT NEDIS

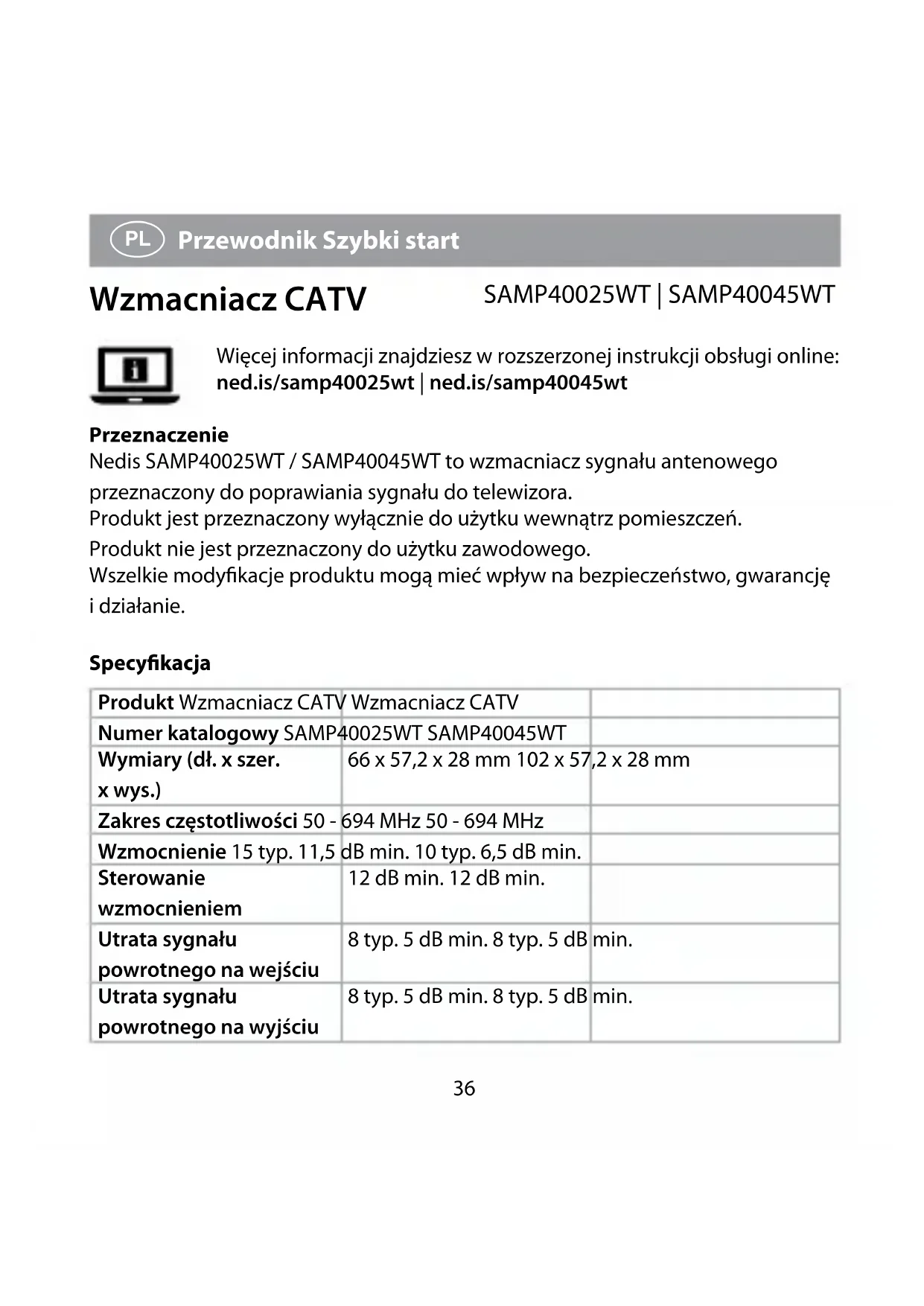

PL Przewodnik Szybki start 36
Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/samp40025wt | ned.is/samp40045wt
Przeznaczenie
Nedis SAMP40025WT / SAMP40045WT to wzmacniacz sygnału antenowego przeznaczony do poprawiania sygnału do telewizora.
Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
Produkt nie jest przeznaczony do użytku zawodowego.
Wszelkie modyfikacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.
Specyfikacja
| Produkt Wzmacniacz CATV | Wzmacniacz CATV | |
| Numer katalogowy SAMP40025WT SAMP40045WT | ||
| Wymiary (dł. x szer.x wys.) | 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm | |
| Zakres częstotliwości 50 - 694 MHz 50 - 694 MHz | ||
| Wzmocnienie 15 typ. 11,5 dB min. 10 typ. 6,5 dB min. | ||
| Sterowaniewzmocnieniem | 12 dB min. 12 dB min. | |
| Utrata sygnału powrotnego na wejściu | 8 typ. 5 dB min. 8 typ. 5 dB min. | |
| Utrata sygnału powrotnego na wyjściu | 8 typ. 5 dB min. 8 typ. 5 dB min. | |
| Współczynnik szumów 5 typ. 8 dB min. 5 typ. 8 dB min. | ||
| Poziom sygnału wyjściowego | 85 dBμV min. 80 dBμV min. | |
| Impedancja 75 Ω 75 Ω | ||
| Złącze wejściowe Złącze żeńskie IEC x1 Złącze żeńskie IEC x1 | ||
| Złącze wyjściowe Złącze męskie IEC x2 Złącze(PCSKIE IEC x4 | ||
| Wejście zasilacza sieciowego | 100 - 240 VAC ; 50 / 60 Hz ; 0,15 A | 100 - 240 VAC ; 50 / 60 Hz ; 0,15 A |
| Wyjście zasilacza sieciowego | maks. 5.0 VDC; 1,0 A, 5.0 W | maks. 5.0 VDC; 1,0 A, 5.0 W |
Główne części (rysunek A)
① Śruba sterująca
② Złącze zasilacza
③ Port wejściowy
④ Wskaźnik zasilania LED (wł./wył.)
⑤ Port wyjściowy
Instrukcje bezpieczeństwa
OSIRZEŻENIE
- Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Zachowaj niniejszy dokument na przyszłość.
- Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.
- Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.
- Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, otwartego ognia lub ciepła.
- Nie narażaj produktu na działanie wody lub wilgoci.
-
Nie upuszczaj produktu i unikaj uderzania go.
-
Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.
- Nie podłączaj ani nie odłączaj zasilacza mokrymi rękoma.
- Po wyjęciu wtyczki z gniazdka urządzenie pozostaje gotowe do pracy.
- Istnieje ryzyko porażenia prądem. Gdy produkt wymaga serwisowania, powinien być otwierany wyłącznie przez autoryzowanego technika.
- Jeśli wystąpią problemy, odłącz produkt od źródła zasilania i innych urządzeń.
Podłączanie produktu
Przegład połączeń – patrz rysunek B.
Mocowanie produktu (opcjonalnie)
Rysunek C zawiera instrukcje montażu.
Użytkowanie produktu
Aby sterować wzmocnieniem sygnału, obracaj śrubę sterującą A① za pomocą płaskiego śrubokręta.
