KÄYTTÖOHJE SAMP40045WT NEDIS

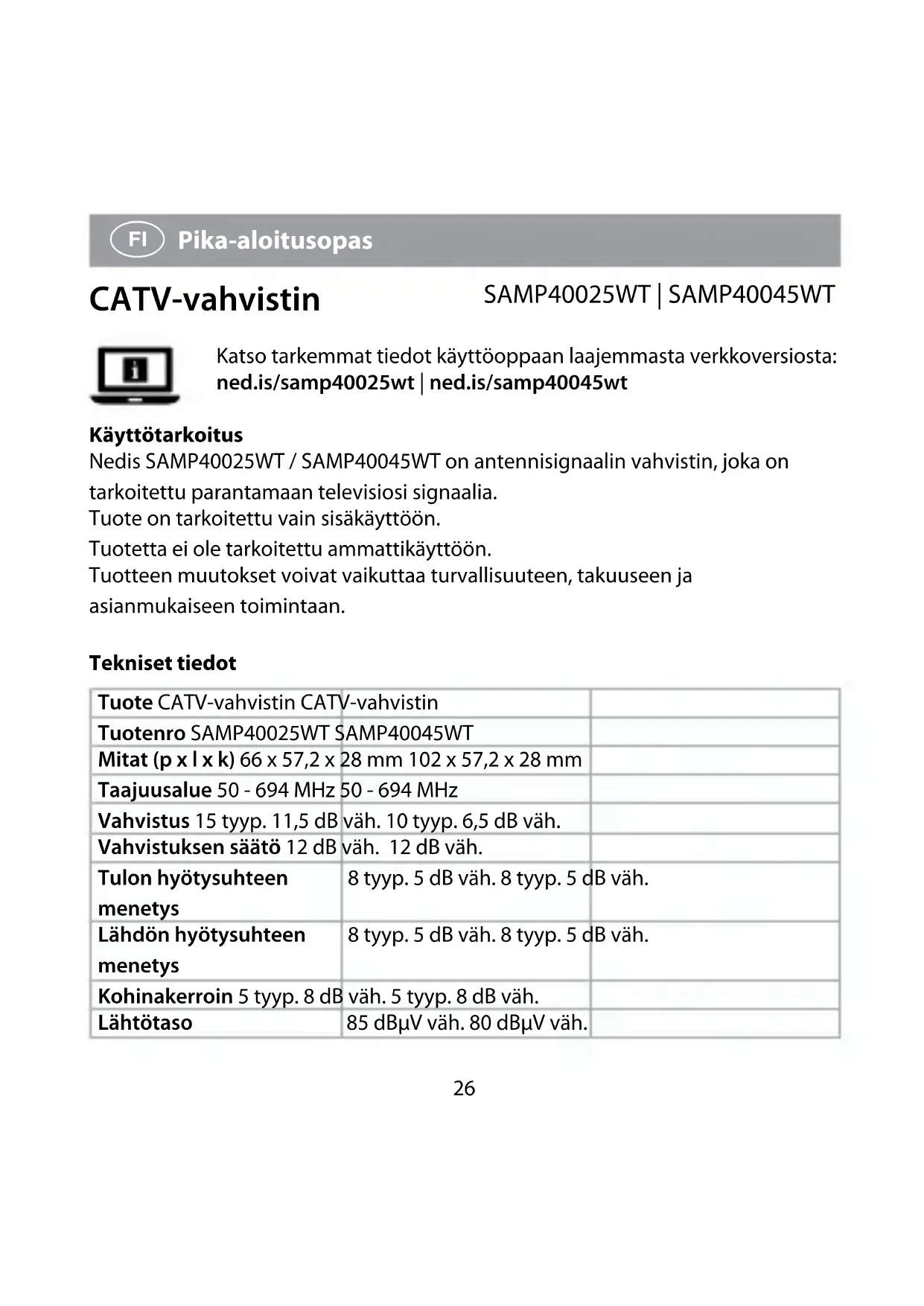

FI Pika-aloitusopas 26
NO Hurtigguide 28
Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/samp40025wt | ned.is/samp40045wt
Käyttötarkoitus
Nedis SAMP40025WT / SAMP40045WT on antennisignaalin vahvistin, joka on tarkoitettu parantamaan televisiosi signaalia.
Tuote on tarkoitettu vain sisäkäyttöön.
Tuotetta ei ole tarkoitettu ammattikäyttöön.
Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.
Tekniset tiedot
| Tuote CATV-vahvistin CATV-vahvistin | |
| Tuotenro SAMP40025WT SAMP40045WT | |
| Mitat (p x l x k) 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm | |
| Taajuusalue 50 - 694 MHz 50 - 694 MHz | |
| Vahvistus 15 tyyp. 11,5 dB väh. 10 tyyp. 6,5 dB väh. | |
| Vahvistuksen säätö 12 dB väh. 12 dB väh. | |
| Tulon hyötysuhteen menetys | 8 tyyp. 5 dB väh. 8 tyyp. 5 dB väh. |
| Lähdön hyötysuhteen menetys | 8 tyyp. 5 dB väh. 8 tyyp. 5 dB väh. |
| Kohinakerroin 5 tyyp. 8 dB väh. 5 tyyp. 8 dB väh. | |
| Lähtötaso | 85 dBμV väh. 80 dBμV väh. |
| Impedanssi 75 Ω 75 Ω | ||
| Tuloliitin IEC naaras x1 IEC | naaras x1 | |
| Lähtöliitin IEC uros x2 IEC | uros x4 | |
| Verkkovirta-adapterin tulo | 100 - 240 VAC ; 50 / 60 Hz ; 0,15 A | 100 - 240 VAC ; 50 / 60 Hz ; 0,15 A |
| Verkkovirta-adapterin lähtö | Enint. 5.0 V DC; 1,0 A, 5.0 W | Enint. 5.0 V DC; 1,0 A, 5.0 W |
Tärkeimmät osat (kuva A)
① Säätöruuvi
② Virtasovittimen liitin
③ Tuloportti
④ Virran LED-merkkivalo (päällä/pois)
⑤ Lähtöportti
Turvallisuusohjeet
VAROITUS
- Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä tämä asiakirja tulevaa tarvetta varten.
- Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.
- Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.
- Älä altista laitetta suoralle auringonvalolle, avotulelle tai kuumuudelle.
- Älä altista tuotetta vedelle tai kosteudelle.
- Varo pudottamasta ja tönäisemästä tuotetta.
- Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.
- Älä kytke virtalähdettä tai irrota sitä märin käsin.
-
Pistoketta käytetään laitteen irrottamiseen verkkovirrasta; pistokkeen tulee olla helposti käytettävissä.
-
Sähköiskun vaara. Vain valtuutettu sähköasentaja saa avata tuotteen sen vaatiessa huoltoa.
- Irrota tuote virtalähteestä ja muista laitteista, jos ongelmia ilmenee.
Tuotteen yhdistäminen
Katso kuvasta B yleiskuvaus kytkennöistä.
Tuotteen kiinnittäminen (valinnaista)
Katso kiinnitysohjeet kuvasta C.
Tuotteen käyttäminen
Käännä säätöruuvia A① talttapäisellä ruuvimeisselillä signaalin vahvistuksen säätämiseksi.
Hurtigguide
CATV-forsterker
SAMP40025WT | SAMP40045WT
