Tuotetyyppi	Phono-esivahvistin
Merkki	Nedis
Malli	AAMP2411BK
Virtalähde	12 V DC, 0,5 A (mukana sovitin)
Tuloimpedanssi	47 kΩ / 220 pF
Tuloherkkyys	3,0 mV
RIAA-poikkeamavaste	±0,5 dB
Kokonaisharmoninen särö (THD)	< 0,5 %
Signaali-kohinasuhde	> 85 dB
Nimellislähtöteho	300 mV
Maksimilähtöteho	1,8 V / 1 kHz
Lähtöimpedanssi	1 kΩ
Tulon ylikuormitusmarginaali	20 dB
Liittimet	1 RCA-tulo, 1 RCA-lähtö, maadoitusliitin
Käyttötarkoitus	Yhdistä levysoitin (ilman sisäänrakennettua esivahvistinta) aktiivikaiuttimiin
Käyttö	Vain sisäkäyttöön, ei ammattikäyttöön
Huolto ja puhdistus	Irrota virtajohto ennen puhdistusta. Käytä kuivaa liinaa. Älä käytä hankaavia puhdistusaineita.
Turvallisuus	Älä altista vedelle tai kosteudelle. Älä avaa laitetta. Anna huolto pätevän teknikon tehtäväksi.
Varaosat ja korjattavuus	Ota yhteyttä Nedisiin tai valtuutettuun jälleenmyyjään. Varaosia ei ole saatavilla käyttäjälle.
Lisäohjeet	Yksityiskohtainen käyttöopas verkossa: ned.is/aamp2411bk

Usein kysytyt kysymykset - AAMP2411BK NEDIS

Kuinka liitän levysoittimeni AAMP2411BK-esivahvistimeen?

Varmista, että kaikki laitteet ovat pois päältä. Liitä levysoitin RCA-tuloon (A3) kaksois-RCA-kaapelilla (ei mukana). Liitä sitten RCA-lähtö (A4) aktiivikaiuttimiisi.

Onko maadoitusliitäntä liitettävä?

Kyllä, jos levysoittimesi tuottaa huminaa. Löysää liitintä (A5), aseta levysoittimeen kytketty maadoitusjohto (ei mukana) ja kiristä. Tämä vähentää häiriöitä.

Mistä tiedän, onko levysoittimessani sisäänrakennettu esivahvistin?

Tarkista levysoittimesi käyttöohje tai etsi lähtöä, jossa on merkintä 'Line' tai 'Phono'. Jos siinä on 'Phono'-lähtö, siinä ei ole sisäänrakennettua esivahvistinta ja tämä esivahvistin tarvitaan.

Mitä kaapeleita esivahvistimen mukana tulee?

Vain verkkovirtasovitin (12 V DC, 0,5 A) on mukana. RCA-kaapelit ja maadoitusjohto on ostettava erikseen.

Voinko käyttää tätä esivahvistinta USB-levysoittimen kanssa?

Kyllä, jos USB-levysoittimessasi on RCA-lähtö (yleensä on). Liitä se normaalisti. USB-lähtöä ei käytetä.

LED-valo ei syty. Mitä teen?

Tarkista, että verkkovirtasovitin on kunnolla liitetty pistorasiaan ja esivahvistimeen. Kokeile toista pistorasiaa. Jos ongelma jatkuu, ota yhteyttä Nedisin tukeen.

Millaisia kaiuttimia voin liittää?

Tämä esivahvistin on suunniteltu liitettäväksi aktiivikaiuttimiin (vahvistettuihin) tai vahvistimeen. Älä liitä sitä suoraan passiivikaiuttimiin.

Mikä on sähkönkulutus?

Virtalähde on 12 V DC, maksimivirta 0,5 A, eli kulutus on noin 6 wattia.

Voinko jättää sen päälle jatkuvasti?

On suositeltavaa sammuttaa laite kytkimestä (A2), kun sitä ei käytetä, energian säästämiseksi ja käyttöiän pidentämiseksi.

Kuinka esivahvistin puhdistetaan?

Irrota virtajohto. Pyyhi pinta pehmeällä ja kuivalla liinalla. Älä koskaan käytä nestemäisiä tai hankaavia puhdistusaineita.

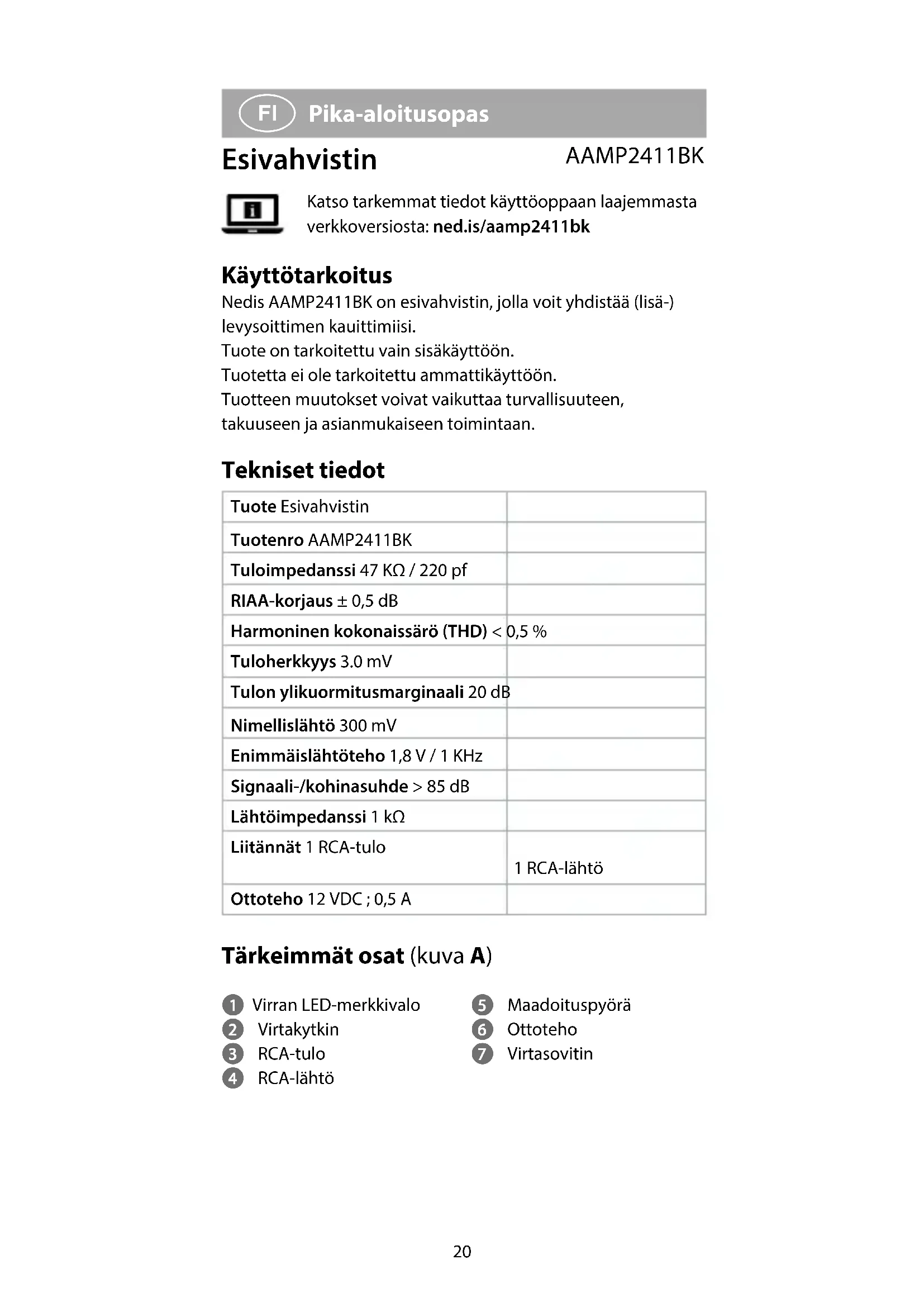

KÄYTTÖOHJE AAMP2411BK NEDIS

Katso tarkemmat tiedot käyttooppaan laajemmasta verkkoversiosta: ned.is/aamp2411bk

Käytötarkoitus

Nedis AAMP2411BK on esivahvistin, jolla voit yhdistäa (lisa-) levysoittimen kauittimiisi.

Tuote on tarkoitettu vain sisakayttoon.

Tuotetta ei ole tarkoitettu ammattikäyttoön.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote Esivahvistin
Tuotenro AAMP2411BK
Tuloimpedanssi 47 KΩ / 220 pf
RIAA-korjaus ± 0,5 dB
Harmoninen kokonaisärö (THD) < 0,5 %
Tuloherkkyys 3.0 mV
Tulon ylikuormitusmarginaali 20 dB
Nimellislähtö 300 mV
Enimmäislähtöteho 1,8 V / 1 KHz
Signaali-/kohinasuhde > 85 dB
Lähtöimpedanssi 1 kΩ
Liitännät 1 RCA-tulo	1 RCA-lähtö
Ottoteho 12 VDC; 0,5 A

Tärkeimmät osat (kuva A)

Virran LED-merkkivalo
Virtakytkin
3 RCA-tulo
4 RCA-lähtö

Maadoituspyorä
6 Ottoteho
Virtasovitin

Turvallisuusohjeet

V AROITUS

• Huolehdi siitä, etta olet lukenut ja ymmärnteny tämän asiakirjan sisältemat ohjeet kokonaan ennen kuin asennat tuotteen tai kaytät sitä. Säilytä pakkaus ja tämä asiakirjatalevaa tarvetta varten.
• Käytä tuotetta vain tassä asiakirjassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote valittömästi.
• Varo pudottamasta ja tönäsemästä tuotetta.
• Tämän tuotteen saa huoltaa vain patevä teknikko sahköiskun vaaran vähentämiseksi.
• Alä altista tuotetta vedelle tai kosteudelle.

Maadoituspyörän käytäminen

• Tarkista, onko levysoittimessa sisäänrakennettu vahvistin. Jos levysoittimessa on sisäänrakennettu vahvistin, sinun eitarvitse käyttaa maadoituspyöräA5, mutta jos haluat käyttaa esivahvistinta, kytke sisäänrakennettu vahvistin pois pälta. Kytke maahan seuraavasti:

kayta mitaän tyokaluja.

1. Kännä maadoituspyöräA 5vastapäivään.
2. Liitta maadoitusjohto (ei sisally toimitukseen) levysoittimestasi maadoituspyoraan A5.
3. Kännä maadoituspyörä A 5 myötäpääviän kiinnittäksesi maadoituspyörän A 5 takaisin paikalleen.

Tuotteyn yhdistäminen

Varmista ennen tuotteen yhdistämista, etta kaikki laitteet on kytketty pois paälta.

1. Liitta levysoitin RCA-tuloon A3 RCA-kaksoiskaapelilla (ei sisally toimitukseen).
2. Liitä kaiuttimet RCA-lähtöön A 4 RCA-kaksoiskaapelilla (ei sisally toimitukseen).
3. Liitä virtasovitin A virtatuloon A 6
4. Kytke verkkovirta-adapteri pistorasiaan.

Tuotteen käytäminen

• Käytä virtakytkintä A 2 kytkeäksesi tuotteen pälle tai pois. Virran LED-merkkivalo A 1 sytty.
