AAMP2411BK - Recepteur NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur phono
Marque	Nedis
Modèle	AAMP2411BK
Alimentation	12 V CC, 0,5 A (via adaptateur secteur inclus)
Impédance d'entrée	47 kΩ / 220 pF
Sensibilité d'entrée	3,0 mV
Réponse de déviation RIAA	±0,5 dB
Distorsion harmonique totale (THD)	< 0,5 %
Rapport signal/bruit	> 85 dB
Puissance nominale de sortie	300 mV
Puissance maximale de sortie	1,8 V / 1 kHz
Impédance de sortie	1 kΩ
Marge de surcharge d'entrée	20 dB
Connecteurs	1 entrée RCA, 1 sortie RCA, borne de terre
Utilisation prévue	Connecter une platine tourne-disque (sans préampli intégré) à des enceintes amplifiées
Usage	Intérieur uniquement, non professionnel
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Ne pas ouvrir. Réparation par un technicien qualifié.
Pièces détachées et réparabilité	Contacter Nedis ou un revendeur agréé. Pas de pièces détachées disponibles pour l'utilisateur.
Instructions supplémentaires	Manuel détaillé en ligne : ned.is/aamp2411bk

FOIRE AUX QUESTIONS - AAMP2411BK NEDIS

Comment connecter ma platine tourne-disque au préamplificateur AAMP2411BK ?

Assurez-vous que tous les appareils sont hors tension. Branchez la platine sur l'entrée RCA (A3) à l'aide d'un câble RCA double (non inclus). Connectez ensuite la sortie RCA (A4) à vos enceintes amplifiées.

Dois-je brancher la borne de terre ?

Oui, si votre platine produit un ronflement. Desserrez la borne (A5), insérez un fil de terre (non inclus) relié à la platine, puis resserrez. Cela réduit les interférences.

Comment savoir si ma platine a un préamplificateur intégré ?

Vérifiez la notice de votre platine ou cherchez une sortie marquée 'Line' ou 'Phono'. Si elle a une sortie 'Phono', elle n'a pas de préampli intégré et nécessite ce préamplificateur.

Quels câbles sont fournis avec le préamplificateur ?

Seul l'adaptateur secteur (12 V DC, 0,5 A) est inclus. Les câbles RCA et le fil de terre doivent être achetés séparément.

Puis-je utiliser ce préamplificateur avec une platine USB ?

Oui, si votre platine USB dispose d'une sortie RCA (généralement oui). Branchez-la normalement. La sortie USB n'est pas utilisée.

Le voyant LED ne s'allume pas. Que faire ?

Vérifiez que l'adaptateur secteur est bien branché à la prise et au préamplificateur. Testez une autre prise. Si le problème persiste, contactez le support Nedis.

Quel type d'enceintes puis-je connecter ?

Ce préamplificateur est conçu pour être connecté à des enceintes amplifiées (actives) ou à un amplificateur. Ne le branchez pas directement à des enceintes passives.

Quelle est la consommation électrique ?

L'alimentation est de 12 V CC avec un courant maximal de 0,5 A, soit une consommation d'environ 6 watts.

Puis-je le laisser allumé en permanence ?

Il est recommandé d'éteindre l'appareil via l'interrupteur (A2) lorsqu'il n'est pas utilisé pour économiser l'énergie et prolonger sa durée de vie.

Comment nettoyer le préamplificateur ?

Débranchez l'alimentation. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits liquides ou abrasifs.

MODE D'EMPLOI AAMP2411BK NEDIS

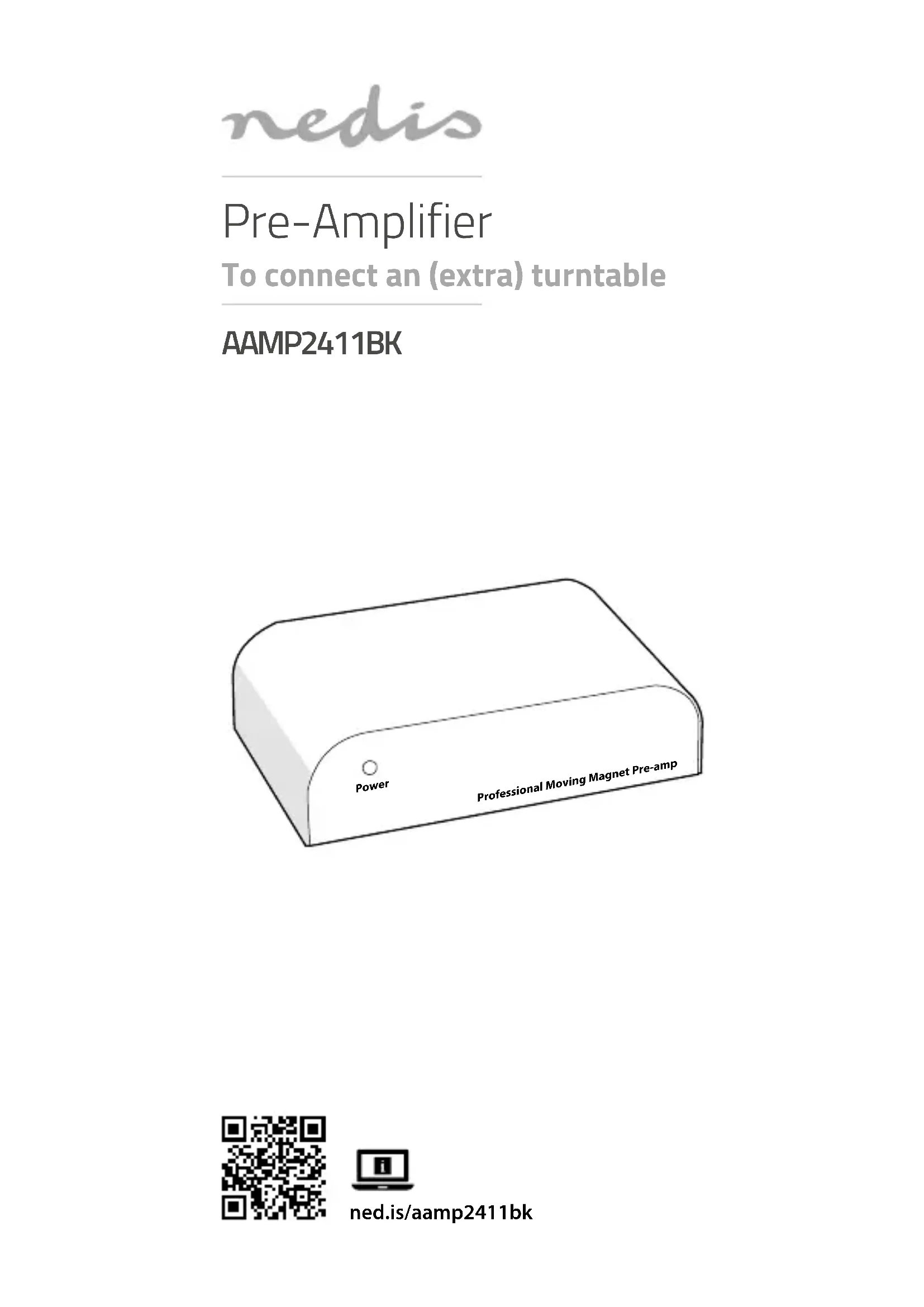

Guide de démarrage rapide

Préamplificateur

AAMP2411BK

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/aamp2411bk

Utilisation prévue

Le AAMP2411BK Nedis est un préamplificateur que vous pouvez utiliser pour connecter une platine tourne-disque (supplémentaire) à vos enceintes.

Le produit est prévu pour un usage interieur uniquement.
Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Specifications

Produit Préamplificateur
Article numéro AAMP2411BK
Impédance d'entrée 47 KΩ / 220 pf
Réponse de déviation RIAA ± 0,5 dB
THD < 0,5 %
Sensibilité d'entrée 3.0 mV
Marge de surcharge d'entrée 20 dB
Puisance nominale 300 mV
Puisance de sortie maximale 1,8 V / 1 KHz
Rapport signal/bruit > 85 dB
Impédance de sortie 1 KΩ
Connexions 1Entrée RCA	1Sortie RCA
Alimentation électrique 12 VDC; 0,5 A

Pièces principales (image A)

Voyant LED d'alimentation
Interrupteur
Entree RCA

4 Sortie RCA
Plateau de terre
6 Alimentation électrique 7 Adaptateur secteur

Consignes de sécurité

ARTISSEMENT

Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et leprésent document pour référence ultérieure.
Utilisez le produit uniquement comme précrit dans le present document.
- Ne pas utiliser le produit si une piece est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
- Ne pas laisser tomber le produit et éviter de le cogner.
- Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
- Ne pas exposer le produit à l'eau ou à l'humidité.

Utilisation du plateau de terre

• Vérifiez si votre platine tourne-disque dispose d'un amplificateur intégré.

Si vous avez un amplificateur intégré, vous n'avez pas besoin d'utiliser le plateau de terre A5, mais si vous souhaitez utiliser le préamplificateur, arrêtez votre amplificateur intégré.

Suivez ces étapes pour connecter la terre :

utilise aucun outil.

1. Tournez F5 dans le sens antihoraire.
2. Insérez un cable de terre (non inclus) de votre platine tourne-disque dans A 5.
3. Tournez F5 dans le sens hora pour refixer A5 en place.

Connector le produit

Assurez-vous que tous les apparèils soient hors tension avant de connecter le produit.

1. Branchez une platine tourne-disque sur l'entrée RCA A 3 à l'aide d'un cable RCA double (non inclus).
2. Branchez les haut-parleurs sur la sortie RCA A 4 à l'aide d'un cable RCA double (non inclus).
3. Branchez l'adaptateur d'alimentation A7 sur l'entrée d'alimentation A6.
4. Branchez l'adaptateur secteur dans une prise de courant.

Utiliser le produit

• Utilisez l'interrupteur d'alimentation A 2 pourmettre le produitous ou hors tension.

LevoyantLEDd'alimentationA1s'allume.
