HASZNÁLATI ÚTMUTATÓ SAMP40045WT NEDIS

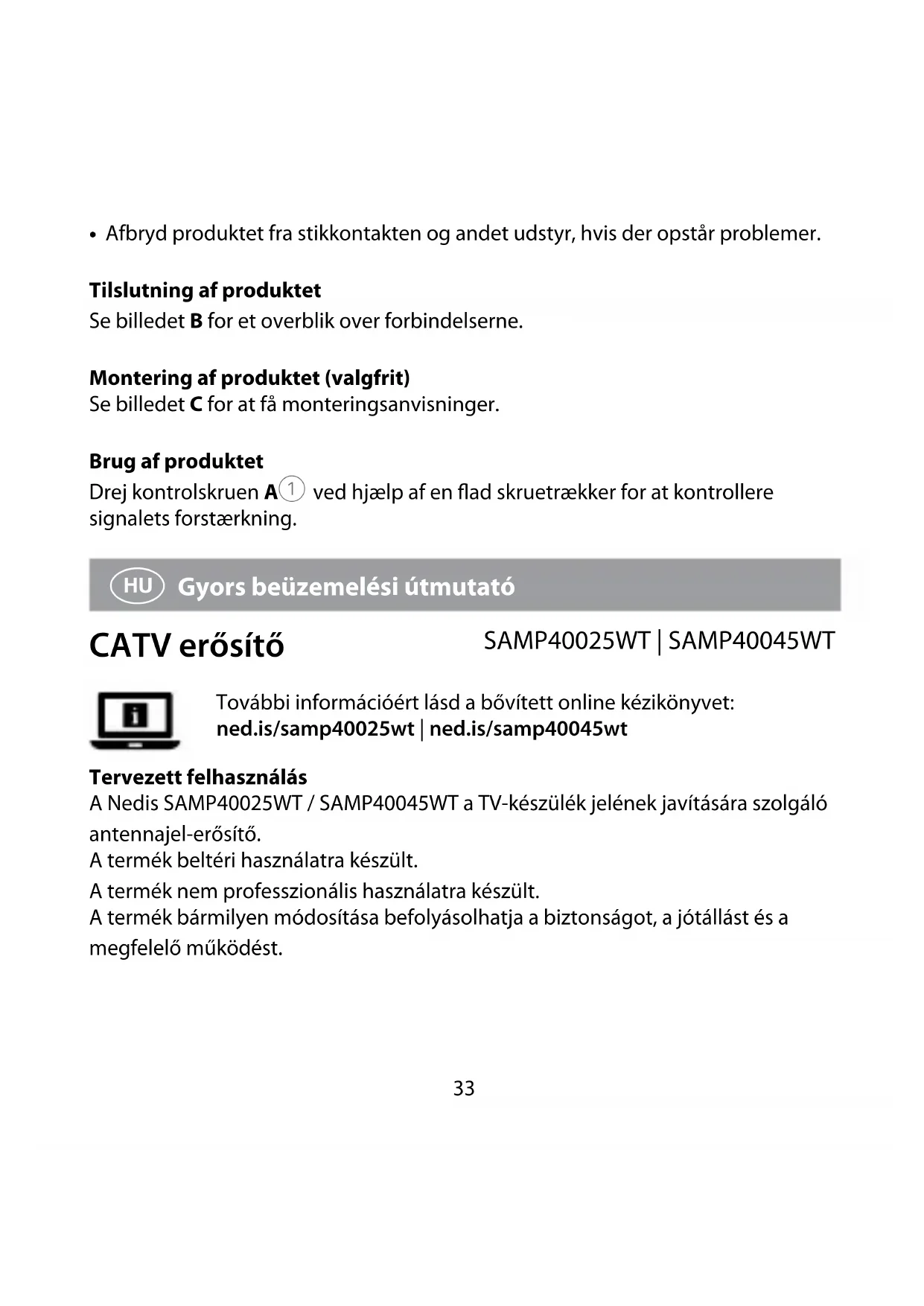

Gyors beüzemelési útmutató 33

Gyors beüzemelési útmutató CATV erősítő

SAMP40025WT | SAMP40045WT

További információért lásd a bővített online kézikönyvet: ned.is/samp40025wt | ned.is/samp40045wt Tervezett felhasználás A Nedis SAMP40025WT / SAMP40045WT a TV-készülék jelének javítására szolgáló antennajel-erősítő. A termék beltéri használatra készült. A termék nem professzionális használatra készült. A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.34 Műszaki adatok Termék CATV erősítő CATV erősítő Cikkszám SAMP40025WT SAMP40045WT Méretek (h x sz x m) 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm Frekvenciatartomány 50 - 694 MHz 50 - 694 MHz Erősítés 15 jell. 11,5 dB min. 10 jell. 6,5 dB min. Erősítésvezérlés 12 dB min. 12 dB min. Bemeneti visszatérési veszteség 8 jell. 5 dB min. 8 jell. 5 dB min. Kimeneti visszatérési veszteség 8 jell. 5 dB min. 8 jell. 5 dB min. Zajérték 5 jell. 8 dB min. 5 jell. 8 dB min. Kimeneti szint 85 dBµV min. 80 dBµV min. Impedancia 75 Ω 75 Ω Bemeneti csatlakozó 1 db IEC csatlakozóhüvely 1 db IEC csatlakozóhüvely Kimeneti csatlakozó 2 db IEC csatlakozódugasz 4 db IEC csatlakozódugasz Tápadapter bemenet 100 - 240 VAC ; 50 / 60 Hz ; 0,15 A

100 - 240 VAC ; 50 / 60

Hz ; 0,15 A Tápadapter kimenet max. 5.0 VDC; 1,0 A, 5.0 W max. 5.0 VDC; 1,0 A, 5.0 W Fő alkatrészek (A kép) 1 Szabályzócsavar 2 Tápegység-csatlakozó 3 Bemeneti port 4 Bekapcsolásjelző LED fényforrás (be/ki) 5 Kimeneti port35 Biztonsági utasítások

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a dokumentumot, hogy később is fel tudja lapozni.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.

• Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak vagy hőnek.

• Óvja a terméket víztől vagy nedvességtől.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.

• Ne húzza ki vagy dugja be a tápegységet vizes kézzel.

• A hálózati dugó szétkapcsoló eszközként funkcionál; a szétkapcsoló eszközöknek könnyen kezelhetőnek kell lenniük.

• Elektromos áramütés veszélye. Ha a termék szervizelésre szorul, úgy kizárólag arra jogosult szerelő nyithatja ki.

• Ha probléma merül fel, válassza le a terméket a hálózati csatlakozóaljzatról és más berendezésekről. A termék csatlakoztatása A csatlakoztatás áttekintését lásd a B képen. A termék felszerelése (opcionális) A szerelési utasításokat lásd a C képen. A termék használata A jelerősítés vezérléséhez laposfejű csavarhúzóval forgassa el a szabályzócsavart
