Termék típusa	Antenna jel erősítő (vevő)
Márka	Nedis
Modell	SAMP40025WT
Méretek (H x Sz x M)	66 x 57,2 x 28 mm
Frekvenciatartomány	50 - 694 MHz
Tipikus erősítés	15 dB (11,5 dB min)
Erősítés beállítása	12 dB min (szabályozó csavarral)
Zajtényező	5 dB tipikus (8 dB max)
Kimeneti szint	85 dBμV min
Impedancia	75 Ω
Bemeneti csatlakozó	IEC anya x1
Kimeneti csatlakozó	IEC apa x2
Hálózati tápegység	100 - 240 VAC ; 50/60 Hz ; 0,15 A
Hálózati adapter kimenet	5,0 VDC max ; 1,0 A ; 5,0 W
Rendeltetésszerű használat	TV jel javítása beltérben
LED jelző	Be/ki tápfeszültség jelző
Biztonsági előírások	Ne tegye ki víznek, hőnek vagy nedvességnek; probléma esetén húzza ki a dugaszt
Karbantartás	Tisztítsa puha, száraz ruhával
Javíthatóság	Csak szakképzett technikus által végezhető karbantartás

Gyakran ismételt kérdések - SAMP40025WT NEDIS

Hogyan telepítsem a SAMP40025WT erősítőt?

Csatlakoztassa az antennakábelt a bemeneti portra (IEC anya) és kösse össze a kimenetet (IEC apa) a televíziójával. Csatlakoztassa a hálózati adaptert a dedikált tápcsatlakozóhoz. További részletekért tekintse meg a használati útmutatóban található kapcsolási rajzot.

Hogyan állítsam be a jelerősítést?

Használjon laposfejű csavarhúzót a szabályozó csavar (A① jelzés) elfordításához. Az óramutató járásával megegyező irányba forgatva növeli az erősítést, ellenkező irányba csökkenti. Az állítható erősítés legalább 12 dB.

Milyen frekvenciatartományt támogat?

Az erősítő 50 és 694 MHz közötti frekvenciatartományban működik, lefedve a VHF és UHF sávokat a földfelszíni televíziózáshoz.

Használhatom ezt az erősítőt kültéren?

Nem, a termék csak beltéri használatra készült. Ne tegye ki nedvességnek, esőnek vagy közvetlen napsugárzásnak.

Mit tegyek, ha a tápfeszültség LED nem világít?

Ellenőrizze, hogy a hálózati adapter megfelelően van-e csatlakoztatva, és hogy a konnektor működik-e. Ha a probléma továbbra is fennáll, az eszközt szakképzett technikusnak kell megvizsgálnia.

Hogyan tisztítsam az erősítőt?

Tisztítás előtt húzza ki a készüléket. Puha, száraz ruhával törölje le a felületet. Soha ne használjon vegyszereket vagy folyadékokat.

Mi a különbség a SAMP40025WT és a SAMP40045WT között?

A SAMP40025WT 2 db IEC apa kimenettel rendelkezik, míg a SAMP40045WT 4 db. Az erősítés és egyéb jellemzők hasonlóak, de a 4 kimenetes modell lehetővé teszi több televízió ellátását.

Hol találom a teljes használati útmutatót?

A gyors üzembe helyezési útmutató a termékhez tartozik. A teljes kézikönyvért látogasson el a ned.is/samp40025wt weboldalra, vagy olvassa le a használati útmutatóban található QR-kódot.

Fali szerelés lehetséges az erősítőnél?

Igen, fali szerelés lehetséges. Használjon megfelelő csavarokat a tartó (nem tartozék) rögzítéséhez a falon, majd akassza fel a készüléket. Tekintse meg a használati útmutató szerelési utasításait (C kép).

Mit tegyek meghibásodás esetén?

Azonnal húzza ki a készüléket a hálózatból és minden más berendezésből. Ne nyissa fel saját maga; minden javításhoz vegye fel a kapcsolatot szakképzett technikussal.

HASZNÁLATI ÚTMUTATÓ SAMP40025WT NEDIS

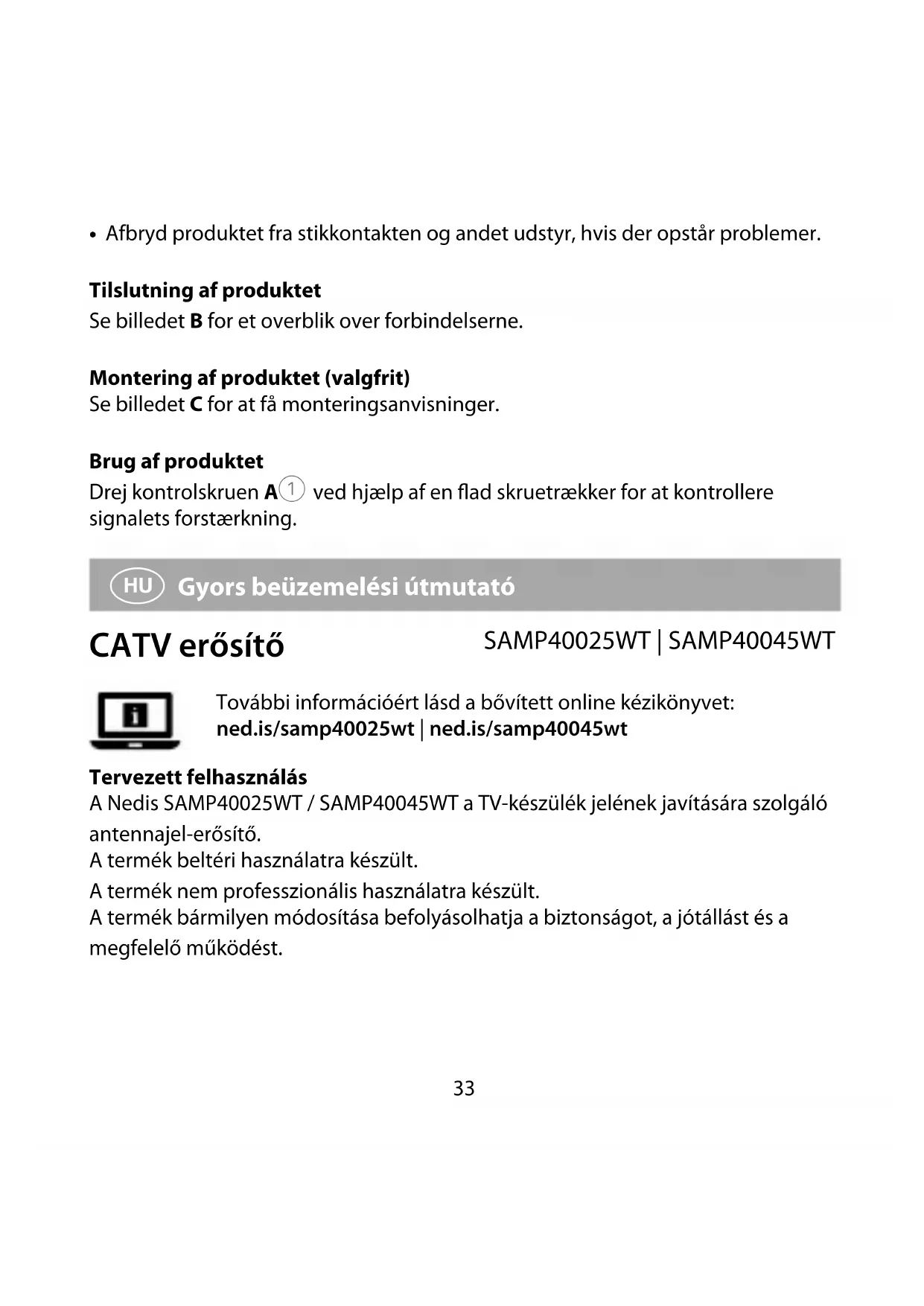

HU Gyors beüzemelési útmutató 33

Gyors beüzemelési útmutató

CATV erősítő

SAMP40025WT | SAMP40045WT

További információért lásd a bővített online kézikönyvet: ned.is/samp40025wt | ned.is/samp40045wt

Tervezett felhasználás

A Nedis SAMP40025WT / SAMP40045WT a TV-készülék jelének javítására szolgáló antennajel-erősítő.

A termék beltéri használatra készült.

A termék nem professzionális használatra készült.

A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.

Müszaki adatok

Termék CATV erősítő CATV erősítő
Cikkszám SAMP40025WT SAMP40045WT
Méretek (h x sz x m) 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm
Frekvenciatartomány 50 - 694 MHz 50 - 694 MHz
Erősítés 15 jell. 11,5 dB min. 10 jell. 6,5 dB min.
Erősítésvezérlés 12 dB min. 12 dB min.
Bemeneti visszatérési veszteség	8 jell. 5 dB min. 8 jell. 5 dB min.
Kimeneti visszatérési veszteség	8 jell. 5 dB min. 8 jell. 5 dB min.
Zajérték 5 jell. 8 dB max. 5 jell. 8 dB max.
Kimeneti szint 85 dBμV min. 80 dBμV min.
Impedancia	75 Ω
Bemeneti csatlakozó	1 db IEC csatlakozóhüvely
Kimeneti csatlakozó	2 db IECcsatlakozódugasz
Tápadapter bemenet	100 - 240 VAC ; 50 / 60Hz ; 0,15 A
Tápadapter kimenet	max. 5.0 VDC; 1,0 A, 5.0 W

Fő alkatrészek (A kép)

① Szabályzócsavar
② Tápegység-csatlakozó
③ Bemeneti port

④ Bekapcsolásjelző LED fényforrás (be/ki)
⑤ Kimeneti port

Biztonsági utasítások

FELMEZTETÉS

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt figyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a dokumentumot, hogy később is fel tudja lapozni.
• A terméket csak az ebben a dokumentumban leírt módon használja.
• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.
• Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak vagy hőnek.
• Óvja a terméket víztől vagy nedvességtől.
• Ne ejtse le a terméket és kerülje az ütődést.
• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.
• Ne húzza ki vagy dugja be a tápegységet vizes kézzel.
• A hálózati dugó szétkapcsoló eszközként funkcionál; a szétkapcsoló eszközöknek könnyen kezelhetőnek kell lenniük.
• Elektromos áramütés veszélye. Ha a termék szervizelésre szorul, úgy kizárólag arra jogosult szerelő nyithatja ki.
• Ha probléma merül fel, válassza le a terméket a hálózati csatlakozóaljzatról és más berendezésekről.

A termék csatlakoztatása

A csatlakoztatás áttekintését lásd a B képen.

A termék felszerelése (opcionális)

A szerelési utasításokat lásd a C képen.

A termék használata

A jelerősítés vezérléséhez laposfejű csavarhúzóval forgassa el a szabályzócsavart A①.
