Produkttyp	Antennensignalverstärker (Empfänger)
Marke	Nedis
Modell	SAMP40025WT
Abmessungen (L x B x H)	66 x 57,2 x 28 mm
Frequenzbereich	50 - 694 MHz
Typische Verstärkung	15 dB (min. 11,5 dB)
Verstärkungseinstellung	min. 12 dB (über Einstellschraube)
Rauschzahl	typ. 5 dB (max. 8 dB)
Ausgangspegel	min. 85 dBμV
Impedanz	75 Ω
Eingangsanschluss	1x IEC-Buchse
Ausgangsanschluss	2x IEC-Stecker
Netzteil	100-240 VAC; 50/60 Hz; 0,15 A
Netzteilausgang	max. 5,0 VDC; 1,0 A; 5,0 W
Verwendungszweck	Verbesserung des TV-Signals im Innenbereich
LED-Anzeige	Netz-LED Ein/Aus
Sicherheitshinweise	Nicht Wasser, Hitze oder Feuchtigkeit aussetzen; bei Problemen Netzstecker ziehen
Pflege	Mit einem weichen, trockenen Tuch reinigen
Reparierbarkeit	Wartung nur durch qualifizierten Techniker

Häufig gestellte Fragen - SAMP40025WT NEDIS

Wie installiere ich den Verstärker SAMP40025WT?

Schließen Sie das Antennenkabel an den Eingang (IEC-Buchse) an und verbinden Sie den Ausgang (IEC-Stecker) mit Ihrem Fernseher. Stecken Sie das Netzteil in den dafür vorgesehenen Stromanschluss. Weitere Einzelheiten entnehmen Sie bitte dem Anschlussplan in der Anleitung.

Wie stelle ich die Signalverstärkung ein?

Verwenden Sie einen Schlitzschraubendreher, um die Einstellschraube (Markierung A①) zu drehen. Drehen Sie im Uhrzeigersinn, um die Verstärkung zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Die einstellbare Verstärkung beträgt mindestens 12 dB.

Welcher Frequenzbereich wird unterstützt?

Der Verstärker arbeitet im Frequenzbereich von 50 bis 694 MHz und deckt die VHF- und UHF-Bänder für terrestrisches Fernsehen ab.

Kann ich diesen Verstärker im Freien verwenden?

Nein, das Produkt ist nur für den Innenbereich vorgesehen. Setzen Sie es nicht Feuchtigkeit, Regen oder direkter Sonneneinstrahlung aus.

Was tun, wenn die Betriebs-LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, muss das Gerät von einem qualifizierten Techniker überprüft werden.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Chemikalien oder Flüssigkeiten.

Was ist der Unterschied zwischen SAMP40025WT und SAMP40045WT?

Der SAMP40025WT hat 2 IEC-Steckerausgänge, während der SAMP40045WT 4 hat. Die Verstärkung und andere Eigenschaften sind ähnlich, aber das Modell mit 4 Ausgängen kann mehr Fernseher versorgen.

Wo finde ich die vollständige Bedienungsanleitung?

Die Kurzanleitung liegt dem Produkt bei. Die vollständige Anleitung finden Sie auf ned.is/samp40025wt oder scannen Sie den QR-Code in der Anleitung.

Kann der Verstärker an der Wand montiert werden?

Ja, eine Wandmontage ist möglich. Verwenden Sie geeignete Schrauben, um die Halterung (nicht im Lieferumfang) an der Wand zu befestigen, und hängen Sie das Gerät ein. Beachten Sie die Montageanleitung (Bild C) in der Anleitung.

Was tun bei einer Störung?

Trennen Sie das Gerät sofort vom Stromnetz und von anderen Geräten. Öffnen Sie es nicht selbst; wenden Sie sich für Reparaturen an einen qualifizierten Techniker.

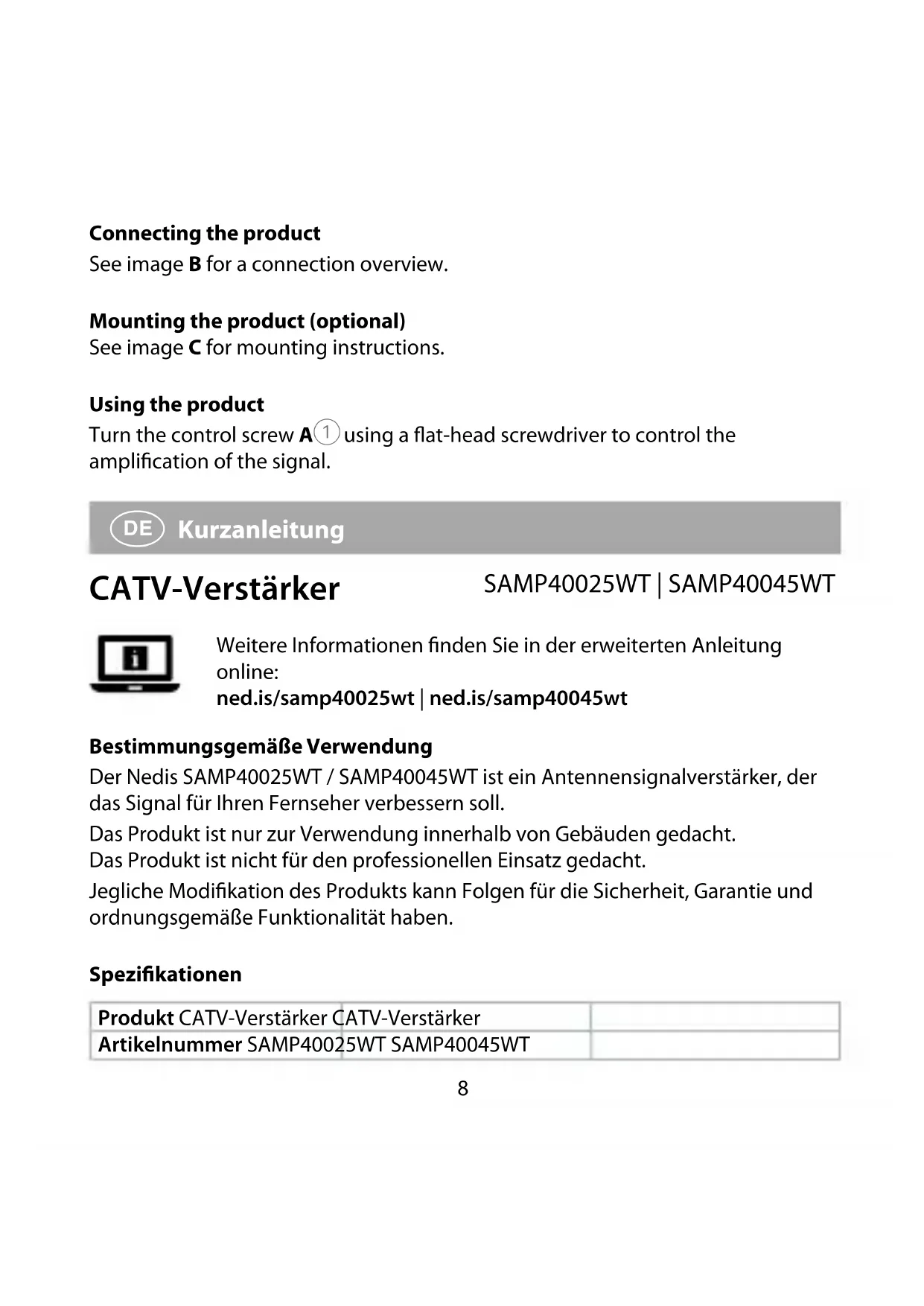

BEDIENUNGSANLEITUNG SAMP40025WT NEDIS

Weitere Informationen finden Sie in der erweiterten Anleitung online:

ned.is/samp40025wt | ned.is/samp40045wt

Bestimmungsgemäße Verwendung

Der Nedis SAMP40025WT / SAMP40045WT ist ein Antennensignalverstärker, der das Signal für Ihren Fernseher verbessern soll.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Das Produkt ist nicht für den professionellen Einsatz gedacht.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Spezifikationen

Produkt CATV-Verstärker CATV-Verstärker
Artikelnummer SAMP40025WT SAMP40045WT

Größe (L x B x H) 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm
Frequenzbereich 50 - 694 MHz 50 - 694 MHz
Verstärkung 15 typ. 11,5 dB min. 10 typ. 6,5 dB min.
Verstärkungskontrolle 12 dB min. 12 dB min.
Eingangs-Rückflussdämpfung	8 typ. 5 dB min. 8 typ. 5 dB min.
Ausgangs-Rückflussdämpfung	8 typ. 5 dB min. 8 typ. 5 dB min.
Rauschzahl 5 typ. 8 dB max. 5 typ. 8 dB max.
Ausgangspegel 85 dBμV min. 80 dBμV min.
Impedanz 75 Ω 75 Ω
Eingangsanschluss IEC-Buchse x1	IEC-Buchse x1
Ausgangsanschluss	IEC-Stecker x2	IEC-Stecker x4
Netzteil Eingang	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A
Netzteil Ausgang	max. 5.0 VDC ; 1,0 A, 5.0 W	max. 5.0 VDC ; 1,0 A, 5.0 W

Hauptbestandteile (Abbildung A)

① Regelschraube
② Netzteilanschluss
③ Eingangsanschluss

④ LED-Betriebsanzeige (ein/aus)
⑤ Ausgangsanschluss

Sicherheitshinweise

WARNUNG

- Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, offenen Flammen oder Hitze aus.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Hantieren Sie mit dem Stecker des Netzteils nicht mit nassen Händen.
• Der Netzstecker wird als Trennvorrichtung verwendet, eine solche Trennvorrichtung muss leicht bedienbar sein.
• Gefahr eines Stromschlags. Das Produkt darf nur von einem geschulten Techniker geöffnet werden, wenn Reparaturarbeiten erforderlich sind.
• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls Probleme auftreten.

Verbinden des Produkts

Siehe Abbildung B für eine Verbindungsübersicht.

Montage des Produkts (optional)

Siehe Abbildung C für Montageanweisungen.

Verwenden des Produkts

Drehen Sie die Regelschraube A ① mit einem Flachkopfschraubendreher, um die Verstärkung des Signals zu regeln.
