Produkttyp	CATV-Antennen-Signalverstärker
Marke	Nedis
Modell	SAMP40045WT
Abmessungen (L x B x H)	102 x 57,2 x 28 mm
Stromversorgung - Eingang	100-240 VAC; 50/60 Hz; 0,15 A
Stromversorgung - Ausgang	5,0 VDC max.; 1,0 A; 5,0 W
Eingangsstecker	IEC-Buchse x1
Ausgangsstecker	IEC-Stecker x4
Frequenzbereich	50 – 694 MHz
Typische / minimale Verstärkung	10 dB typ. / 6,5 dB min.
Verstärkungseinstellung	12 dB min.
Eingangsrückflussdämpfung	8 dB typ. / 5 dB min.
Ausgangsrückflussdämpfung	8 dB typ. / 5 dB min.
Rauschzahl	5 dB typ. / 8 dB min.
Minimaler Ausgangspegel	80 dBμV
Impedanz	75 Ω
Hauptfunktion	TV-Signalverstärkung
Verstärkungseinstellung	Über Einstellschraube (Schlitzschraubendreher)
Betriebsanzeige	LED (Ein/Aus)
Vorgesehene Verwendung	Nur für Innenräume, Haushaltsgebrauch
Wartung	Reinigung mit einem trockenen Tuch
Sicherheit	Nicht Wasser, Feuchtigkeit oder Flammen aussetzen
Ersatzteile	Keine vom Benutzer austauschbaren Teile

Häufig gestellte Fragen - SAMP40045WT NEDIS

Wie installiere ich den Verstärker SAMP40045WT?

Schließen Sie das Antennenkabel an den IEC-Buchse-Eingang an. Verbinden Sie die IEC-Stecker-Ausgänge mit Ihren Fernsehgeräten. Schließen Sie das Netzteil an. Die LED leuchtet, wenn die Stromversorgung aktiv ist.

Welche Versorgungsspannung ist erforderlich?

Die Stromversorgung muss einen Eingang von 100-240 VAC liefern und einen Ausgang von 5,0 VDC mit einem maximalen Strom von 1,0 A (Leistung 5,0 W) bereitstellen.

Wie stelle ich die Verstärkung des Verstärkers ein?

Verwenden Sie einen Schlitzschraubendreher, um die Einstellschraube (A①) zu drehen. Drehen Sie in eine Richtung, um die Verstärkung zu erhöhen, in die andere, um sie zu verringern. Die Verstärkungseinstellung beträgt mindestens 12 dB.

Was tun, wenn die LED nicht leuchtet?

Stellen Sie sicher, dass das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Wenn die LED aus bleibt, ist das Produkt möglicherweise defekt; trennen Sie es und kontaktieren Sie einen qualifizierten Techniker.

Kann ich diesen Verstärker im Freien verwenden?

Nein, das Produkt ist nur für den Innenbereich bestimmt. Setzen Sie es nicht Wasser, Feuchtigkeit oder direkter Sonneneinstrahlung aus.

Wie viele Fernseher kann ich anschließen?

Das Modell SAMP40045WT verfügt über 4 IEC-Stecker-Ausgänge, sodass Sie bis zu 4 Fernseher oder Receiver anschließen können.

Welche Kabel werden für die Installation benötigt?

Sie benötigen Koaxialkabel mit IEC-Steckern (Buchse für den Eingang, Stecker für die Ausgänge). Stellen Sie sicher, dass sie in gutem Zustand sind, um Signalverluste zu vermeiden.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein trockenes Tuch, um Staub zu entfernen. Verwenden Sie niemals scheuernde Mittel oder Lösungsmittel.

Ist der Verstärker mit DVB-T kompatibel?

Ja, der Frequenzbereich von 50 bis 694 MHz deckt die DVB-T-Bänder (digitales terrestrisches Fernsehen) und Kabel ab. Die typische Verstärkung von 10 dB verbessert schwache Signale.

Was tun bei einer Panne oder Fehlfunktion?

Trennen Sie das Gerät sofort von der Stromquelle. Versuchen Sie nicht, es selbst zu reparieren: nur ein qualifizierter Techniker darf das Produkt öffnen. Kontaktieren Sie den Nedis-Kundendienst.

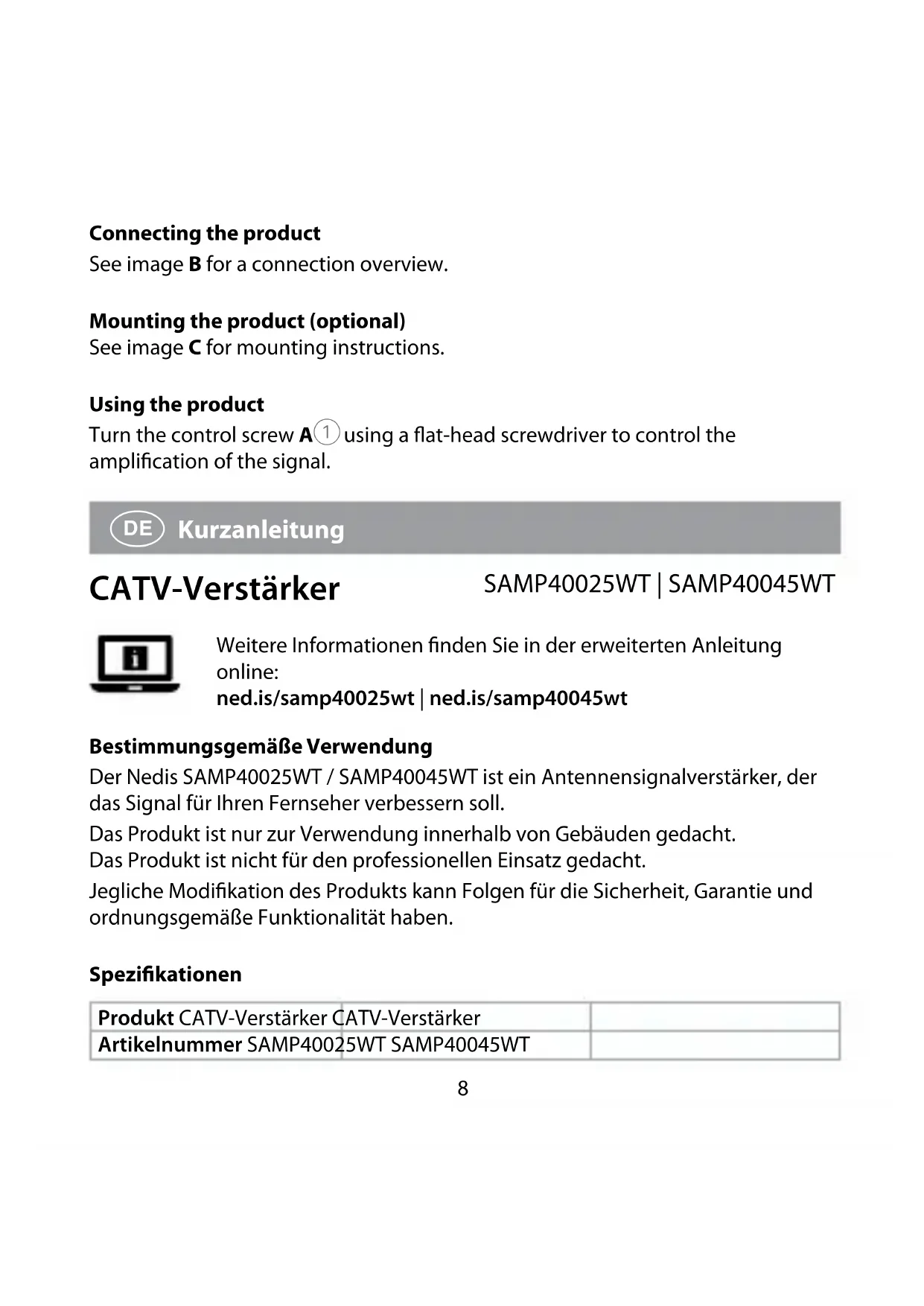

BEDIENUNGSANLEITUNG SAMP40045WT NEDIS

Weitere Informationen finden Sie in der erweiterten Anleitung online:

ned.is/samp40025wt | ned.is/samp40045wt

Bestimmungsgemäße Verwendung

Der Nedis SAMP40025WT / SAMP40045WT ist ein Antennensignalverstärker, der das Signal für Ihren Fernseher verbessern soll.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Das Produkt ist nicht für den professionellen Einsatz gedacht.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Spezifikationen

Produkt CATV-Verstärker CATV-Verstärker
Artikelnummer SAMP40025WT SAMP40045WT

Größe (L x B x H) 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm
Frequenzbereich 50 - 694 MHz 50 - 694 MHz
Verstärkung 15 typ. 11,5 dB min. 10 typ. 6,5 dB min.
Verstärkungskontrolle 12 dB min. 12 dB min.
Eingangs-Rückussdämpfung	8 typ. 5 dB min. 8 typ. 5 dB min.
Ausgangs-Rückussdämpfung	8 typ. 5 dB min. 8 typ. 5 dB min.
Rauschzahl 5 typ. 8 dB min. 5 typ. 8 dB min.
Ausgangspegel 85 dBμV min. 80 dBμV min.
Impedanz 75 Ω 75 Ω
Eingangsanschluss IEC-Buchse x1 IEC-Buchse x1
Ausgangsanschluss	IEC-Stecker x2 IEC-Stecker x4
Netzteil Eingang	100 - 240 VAC ; 50 / 60Hz ; 0,15 A	100 - 240 VAC ; 50 / 60Hz ; 0,15 A
Netzteil Ausgang	max. 5.0 VDC ; 1,0 A, 5.0 W	max. 5.0 VDC ; 1,0 A, 5.0 W

Hauptbestandteile (Abbildung A)

① Regelschraube
② Netzteilanschluss
③ Eingangsanschluss

④ LED-Betriebsanzeige (ein/aus)
⑤ Ausgangsanschluss

Sicherheitshinweise

WARNUNG

- Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, offenen Flammen oder Hitze aus.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Hantieren Sie mit dem Stecker des Netzteils nicht mit nassen Händen.
• Der Netzstecker wird als Trennvorrichtung verwendet, eine solche Trennvorrichtung muss leicht bedienbar sein.
• Gefahr eines Stromschlags. Das Produkt darf nur von einem geschulten Techniker geöffnet werden, wenn Reparaturarbeiten erforderlich sind.
• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls Probleme auftreten.

Verbinden des Produkts

Siehe Abbildung B für eine Verbindungsübersicht.

Montage des Produkts (optional)

Siehe Abbildung C für Montageanweisungen.

Verwenden des Produkts

Drehen Sie die Regelschraube A ① mit einem Flachkopfschraubendreher, um die Verstärkung des Signals zu regeln.
