SAMP40045WT - Recepteur NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de signal d'antenne CATV
Marque	Nedis
Modèle	SAMP40045WT
Dimensions (L x l x H)	102 x 57,2 x 28 mm
Alimentation - Entrée	100-240 VAC ; 50/60 Hz ; 0,15 A
Alimentation - Sortie	5,0 VCC max. ; 1,0 A ; 5,0 W
Connecteur d'entrée	CEI femelle x1
Connecteurs de sortie	CEI mâle x4
Plage de fréquences	50 – 694 MHz
Gain typique / minimum	10 dB typ. / 6,5 dB min.
Réglage de gain	12 dB min.
Perte de retour d'entrée	8 dB typ. / 5 dB min.
Perte de retour de sortie	8 dB typ. / 5 dB min.
Facteur de bruit	5 dB typ. / 8 dB min.
Niveau de sortie minimum	80 dBμV
Impédance	75 Ω
Fonction principale	Amplification du signal TV
Réglage du gain	Via vis de régulation (tournevis plat)
Indicateur d'alimentation	LED (marche/arrêt)
Utilisation prévue	Intérieur uniquement, usage domestique
Entretien	Nettoyage avec un chiffon sec
Sécurité	Ne pas exposer à l'eau, à l'humidité ou aux flammes
Pièces détachées	Aucune pièce détachable par l'utilisateur

FOIRE AUX QUESTIONS - SAMP40045WT NEDIS

Comment installer l'amplificateur SAMP40045WT ?

Branchez le câble d'antenne à l'entrée CEI femelle. Reliez les sorties CEI mâle à vos téléviseurs. Connectez l'adaptateur secteur. La LED s'allume si l'alimentation est active.

Quelle est la tension d'alimentation requise ?

L'alimentation doit fournir une entrée de 100-240 VAC et délivrer une sortie de 5,0 VCC avec un courant maximal de 1,0 A (puissance 5,0 W).

Comment régler le gain de l'amplificateur ?

Utilisez un tournevis plat pour tourner la vis de régulation (A①). Tournez dans un sens pour augmenter le gain, dans l'autre pour le réduire. Le réglage de gain est de 12 dB minimum.

Que faire si la LED ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise murale fonctionne. Si la LED reste éteinte, le produit est peut-être défectueux; débranchez-le et contactez un technicien qualifié.

Puis-je utiliser cet amplificateur en extérieur ?

Non, le produit est conçu pour un usage intérieur uniquement. Ne l'exposez pas à l'eau, à l'humidité ou à la lumière directe du soleil.

Combien de téléviseurs puis-je connecter ?

Le modèle SAMP40045WT dispose de 4 sorties CEI mâle, vous pouvez donc connecter jusqu'à 4 téléviseurs ou récepteurs.

Quels câbles sont nécessaires pour l'installation ?

Vous aurez besoin de câbles coaxiaux avec connecteurs CEI (femelle pour l'entrée, mâle pour les sorties). Assurez-vous qu'ils sont en bon état pour éviter les pertes de signal.

Comment nettoyer l'appareil ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec pour enlever la poussière. N'utilisez jamais de produits abrasifs ou de solvants.

L'amplificateur est-il compatible avec la TNT ?

Oui, la plage de fréquences de 50 à 694 MHz couvre les bandes de la TNT (TV numérique terrestre) et du câble. Le gain typique de 10 dB améliore les signaux faibles.

Que faire en cas de panne ou de dysfonctionnement ?

Débranchez immédiatement l'appareil de la source d'alimentation. Ne tentez pas de réparer vous-même : seul un technicien qualifié est habilité à ouvrir le produit. Contactez le service client Nedis.

MODE D'EMPLOI SAMP40045WT NEDIS

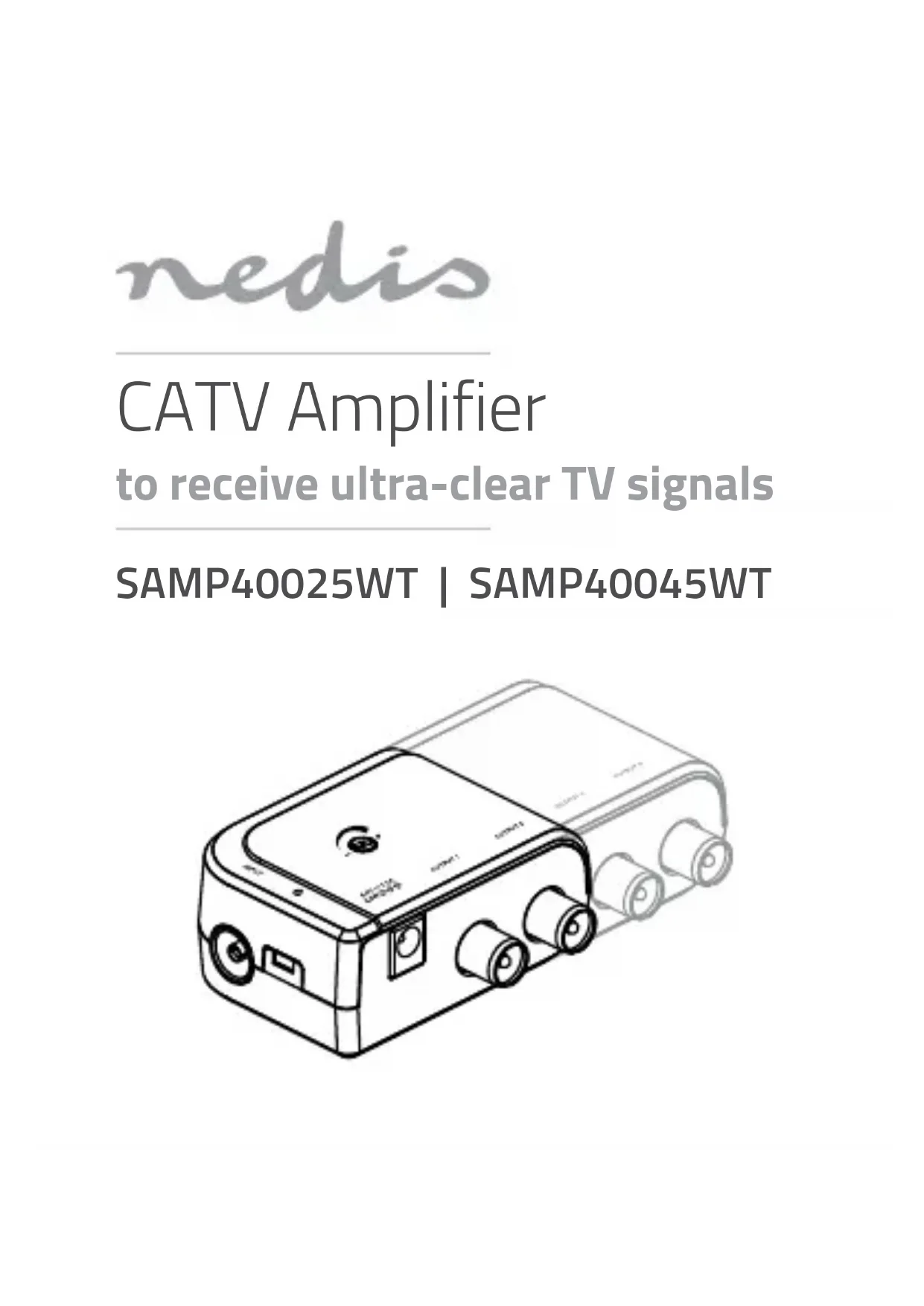

FR Guide de démarrage rapide 11

NL Snelstartgids 13

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/samp40025wt | ned.is/samp40045wt

Utilisation prévue

Le SAMP40025WT / SAMP40045WT Nedis est un amplificateur de signal d'antenne destiné à améliorer le signal de votre téléviseur.

Le produit est prévu pour un usage intérieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Spécifications

Produit Amplificateur CATV Amplificateur CATV
Article numéro SAMP40025WT SAMP40045WT
Dimensions (L x l x H) 66 x 57,2 x 28 mm 102 x 57,2 x 28 mm
Gamme de fréquences 50 - 694 MHz 50 - 694 MHz
Gain 15 typ. 11,5 dB min. 10 typ. 6,5 dB min.
Réglage de gain 12 dB min. 12 dB min.
Perte de retour d'entrée 8 typ. 5 dB min. 8 typ. 5 dB min.
Perte de retour de sortie 8 typ. 5 dB min. 8 typ. 5 dB min.
Facteur de bruit 5 typ. 8 dB min. 5 typ. 8 dB min.
Niveau de sortie 85 dBμV min.	80 dBμV min.
Impédance 75 Ω	75 Ω
Connecteur d'entrée CEI femelle x1	CEI femelle x1

Connecteur de sortie CEI mâle x2 CEI mâle x4
Entrée adaptateur secteur	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A	100 - 240 VAC ; 50 / 60 Hz ; 0,15 A
Sortie adaptateur secteur	5.0 VCC max. ; 1,0 A, 5.0 W	5.0 VCC max. ; 1,0 A, 5.0 W

Pièces principales (image A)

① Vis de régulation
② Connecteur d'adaptateur secteur
③ Port d'entrée

④ Voyant LED d'alimentation (marche/arrêt)
⑤ Port de sortie

Consignes de sécurité

AVERTISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez ce document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Ne pas brancher ou débrancher l'alimentation avec les mains mouillées.

• La fiche secteur est utilisée comme dispositif de déconnexion. Ce dispositif de déconnexion doit rester facilement accessible.

• Risque de choc électrique. Le produit ne doit être ouvert que par un technicien agréé lorsqu'un service de maintenance est requis.

• Débranchez le produit de la source d'alimentation et tout autre équipement en cas de problème.

Connector le produit

Voir l'image B pour un aperçu de la connexion.

Montage du produit (option)

Pour les instructions de montage, voir l'image C.

Utiliser le produit

Tournez la vis de régulation A① à l'aide d'un tournevis plat pour contrôler l'amplification du signal.
