DVBT2265BK - Mottagare NEDIS - Gratis bruksanvisning och manual

Produkttyp	DVB-T2-mottagare
Märke	Nedis
Modell	DVBT2265BK
Tunerns frekvensintervall	474 - 858 MHz
Ingångsimpedans	75 Ω obalanserad
Ingångssignalnivå	-65 ~ -25 dBm
Symbolhastighet	2 - 45 Mbaud
Demodulering	QPSK/8PSK
FEC	1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10
Kontakter	RF IN, RF OUT, SCART, HDMI, LAN, USB, DC IN
Strömförsörjning	12 V DC, 1 A
Strömförbrukning	Max. 8 W
Videoupplösningar	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Bildformat	4:3, 16:9
Videoformat	MPEG2, MPEG4/H.265
Ljudformat	MPEG2 lager I & II (Höger/Vänster/Stereo)
Standarder	DVB-T, DVB-T2 (ESI/EN 300421)
Huvudfunktioner	Marksänd digital-TV (DVB-T/T2), USB-inspelning, multimedieuppspelning, programguide
Säkerhet	Dubbel isolering, öppna inte, koppla bort innan rengöring
Underhåll och rengöring	Mjuk och ren trasa, inga rengöringsmedel
Standardlösenord	0000

Vanliga frågor - DVBT2265BK NEDIS

Hur installerar jag Nedis DVBT2265BK-dekodern ?

Anslut antennen till RF IN-ingången, anslut dekodern till TV:n via HDMI eller SCART, anslut sedan nätadaptern till DC IN. Slå på dekodern och följ installationsguiden på skärmen för att välja språk, land och starta kanalsökning.

Hur söker jag efter kanaler på DVBT2265BK ?

Vid första start visas sökmenyn automatiskt. Om du vill göra en ny sökning, gå till menyn Installation och sedan Automatisk sökning. Välj FTA (Free To Air) för gratiskanaler eller Nej för alla kanaler, och bekräfta med OK.

Vad gör jag om inga kanaler hittas ?

Kontrollera att antennen är korrekt ansluten och riktad. Se till att det land som valts i menyn motsvarar din plats. Du kan även prova en manuell sökning genom att ange frekvensen för din lokala sändare.

Hur använder jag USB-inspelningsfunktionen ?

Anslut en USB-minne (eller hårddisk) till USB-porten på framsidan. När du tittar på en kanal, tryck på Inspelningsknappen på fjärrkontrollen. För att schemalägga en inspelning, använd den elektroniska programguiden (EPG) eller menyn Timer.

Vad betyder FTA i sökinställningarna ?

FTA står för Free To Air, dvs. okrypterade fria kanaler. Om du väljer Ja söks endast gratiskanaler. Om du väljer Nej skannas alla kanaler (även krypterade), men betalkanaler visas inte utan abonnemang.

Hur återställer jag dekoderns lösenord ?

Standardlösenordet är 0000. Om du har ändrat det och glömt det kan du inte enkelt återställa det. Se den detaljerade manualen online (ned.is/dvbt2265bk) eller kontakta Nedis support för en specifik procedur.

Kan jag ansluta dekodern till Internet ?

Ja, dekodern har en LAN-port på baksidan för en trådbunden Ethernet-anslutning. Detta ger tillgång till interaktiva tjänster (om tillgängliga) och programuppdateringar. Det finns ingen inbyggd Wi-Fi.

Vad gör jag om bilden hackar eller fryser ?

Kontrollera signalkvaliteten: gå till menyn Information för att se signalstyrka och kvalitet. Om den är låg, rikta om antennen eller använd en förstärkare. Se även till att HDMI-kabeln är ordentligt ansluten och att videoupplösningen (t.ex. 1080p) är kompatibel med din TV.

Hur rengör jag dekodern DVBT2265BK ?

Koppla bort enheten från elnätet före rengöring. Använd en mjuk och ren trasa lätt fuktad (inte våt) för att torka av ytan. Använd aldrig rengöringsmedel, lösningsmedel eller slipmedel. Låt inte vätska tränga in.

Kan jag använda en extern hårddisk med USB-porten ?

Ja, du kan ansluta en extern hårddisk till USB-porten för inspelning och uppspelning av multimediefiler. OBS! Hårddisken måste vara formaterad som FAT32 eller NTFS och får inte förbruka mer än 500 mA (USB-porten ger begränsad ström). Undvik USB-förlängningssladdar för att undvika läs-/skrivfel.

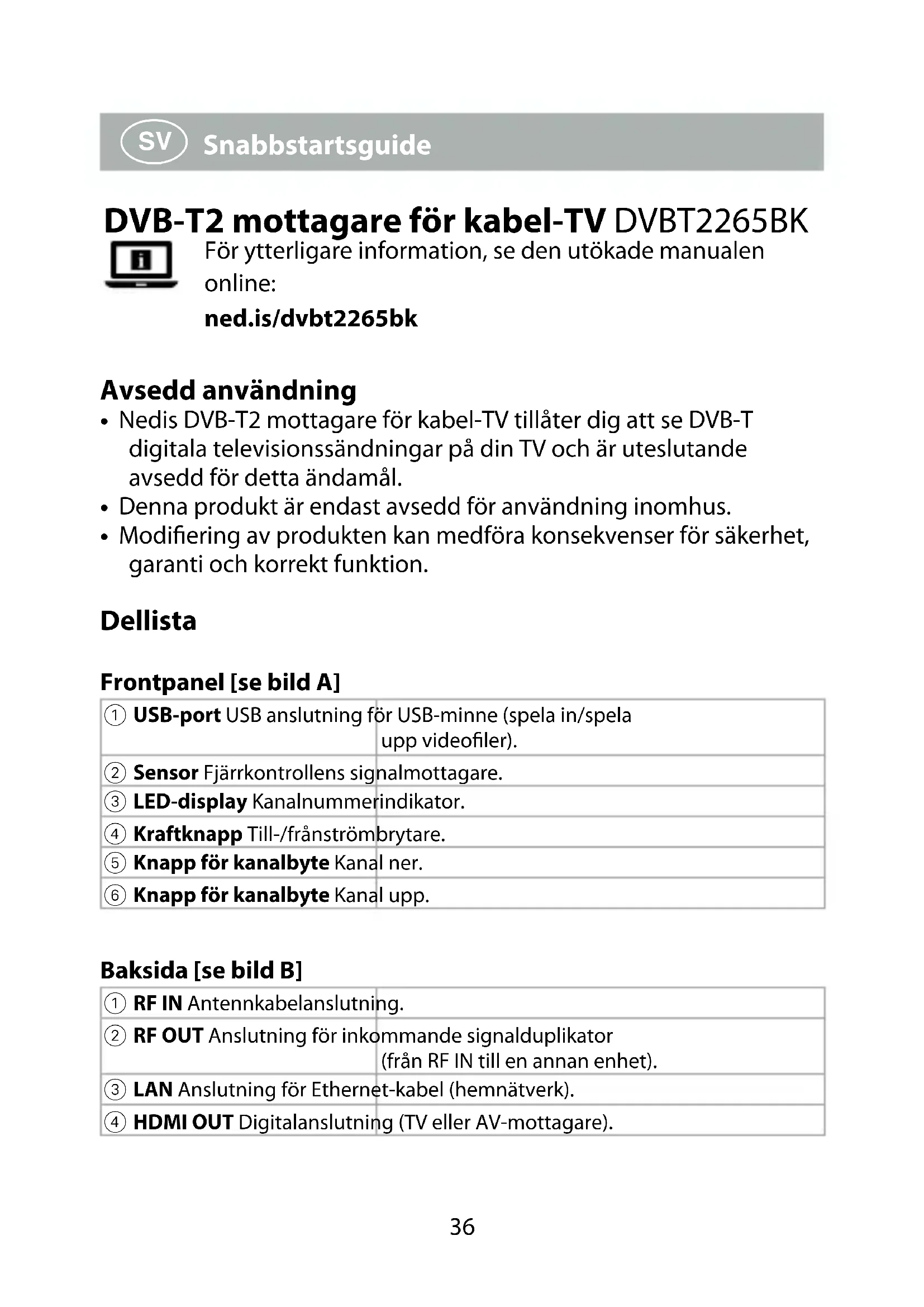

BRUKSANVISNING DVBT2265BK NEDIS

DVB-T2 mottagare för kabel-TV DVBT2265BK

För ytterligare information, se den utökade manualen online:

ned.is/dvbt2265bk

Avsedd användning

• Nedis DVB-T2 mottagare för kabel-TV tillåter dig att se DVB-T digitala televisionssändningar på din TV och är uteslutande avsedd för detta ändamål.
• Denna produkt är endast avsedd för användning inomhus.
• Modifiering av produkten kan medföra konsekvenser för säkerhet, garanti och korrekt funktion.

Dellista

1 USB-port USB anslutning för USB-minne (spela in/spela upp videofiler).

2 Sensor Fjärrkontrollens signalmottagare.

3 LED-display Kanalnummerindikator.

4 Kraftknapp Till-/frånströmbrytare.

5 Knapp för kanalbyte Kanal ner.

6 Knapp för kanalbyte Kanal upp.

Baksida [se bild B]

1 RF IN Antennkabelanslutning.

2 RF OUT Anslutning för inkommande signalduplikator (från RF IN till en annan enhet).

3 LAN Anslutning för Ethernet-kabel (hemnätverk).

4 HDMI OUT Digitalanslutning (TV eller AV-mottagare).

⑤ SCART OUT Analog TV-anslutning.

⑥ DC IN Anslutning för nätadapter.

Säkerhet

• Använd produkten endast enligt anvisningarna i denna bruksanvisning.
• Säkerställ att produkten kan avge dess värme.
• Blockera inte ventilationsöppningar, och säkerställ tillräckligt fritt utrymme runt produkten.

-Använd inte produkten nära värmeelement, spisar eller andra värmealstrande apparater såsom förstärkare.

-Använd inte produkten i heta miljöer.

-Utsätt inte produkten för direkt solljus, öppen eld eller värme.

- Exponera inte produkten till vatten eller fukt.

-Använd inte vätskor på eller nära produkten.

-Undvik stänk och dropp.

- Försök inte att ansluta enheten direkt till ett eluttag. Detta kommer att permanent skada mottagaren för kabel-TV och kan resultera i svåra personskador eller dödsfall.

- Använd inte förlängningssladdar för att ansluta ett USB-minne för att undvika läs-/skrivfel och störning.

- Denna produkt kraftförsörjs via en nycklad stickkontakt på vissa marknader. Använd inte mottagaren för kabel-TV om stickkontakten inte passar i ditt eluttag och rådgör med en lokal elektriker.

- Säkerställ att nätsladden inte är i vägen och inte är böjd nära anslutningarna. Kläm inte nätsladden, trampa inte på den och placera inte tunga föremål på nätsladden.

- Denna produkt innehåller inga delar användaren som kan serva. Öppna inte produkten.

- Låt kvalificerad servicepersonal serva produkten om:

-Produkten är skadad på något sätt, speciellt nätsladden eller stickkontakten.

-Produkten inte fungerar normalt.

-Vätska har spillts eller föremål har fallit in i produkten.

- Använd inte en skadad produkt.

-Byt omedelbart ut en skadad eller defekt produkt.

- Koppla bort produkten från eluttaget och annan utrustning i händelse av problem.

- Koppla bort produkten från eluttaget under åskväder eller om enheten inte kommer att användas under en längre tid.

- Rengör mottagaren för kabel-TV med endast en mjuk och ren trasa.

-Använd inte rengöringsmedel.

Säkerhetssymboler på produkten

Denna symbol betyder risk för elchock om du inte efterlever anvisningarna i denna handbok.

Denna symbol betyder att viktiga handhavande- och underhållsanvisningar finns i denna handbok.

Produkten är försedd med dubbel isolering mellan farliga nätspänningar och delar som användaren kan komma i kontakt med. Använd endast identiska utbytesdelar vid service.

Se även informationen på höljets undersida angående elektrisk och säkerhetsinformation före installation och handhavande av produkten.

- Säkerställ att spänningen i ditt eluttag överensstämmer med den spänning som nätadaptern arbetar med.

- Koppla bort alla enheter från nätspänningen innan du ansluter en kabel.

- Anslut till sist alla dina enheter till nätspänningen.

Inställning

• Slå på produkten genom att trycka på A ④/C①.
• Säkerställ att din TV är inställd till rätt ingångskanal.

Första gången du slår på din mottagare för kabel-TV visas huvudmenyn.

1. Följ anvisningarna på skärmen för att byta språket och land/region och bekräfta med OK.
2. Välj videoinställningar och bekräfta.

3. Välj vilka kanaler att skanna efter.

4. FTA betyder Free To Air (Fri att sändas).

5. Om du väljer No kommer alla kanaler att skannas.
6. Efter bekräftelse upprättas en lista med tillgängliga kanaler.

Du är nu klar att se på TV.

Alla inställningar du gör kan redigeras genom att gå till menyn.

Lösenord

• Vissa inställningar kräver ett lösenord.
• Det fabriksinställda lösenordet är 0000.

Specifikationer

Mottagare Frekvensområde	474 - 858 MHz
	Ingångsimpedans 75Ω obalanserat
	Signalens ingångsnivå	-65 ~ -25 dBm
	Symbolhastighet 2 - 45 Mbps
	LNB-effekt 13/5 V, max 500 mA
Demodulering Demodulator QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Anslutningar RF IN IEC-kontakt
	RF UT	IEC-kontakt
	TV-scart	Komposit TV (CVBS), Audio V/H
	HDMI	HDMI
Effekt	Ingång	12 VDC, 1 A
	Strömförbrukning Max 8 W
Display Standarder PAL/NTSC
	Upplösning PAL, NTSC, 720p, 1080i/p,, 480i/p 576i/p
Avkodning Bildförhållande	4:3, 16:9
	Video MPEG2, MPEG4/H.265
	Audio MPEG2 Audiolager I och II Höger/Vänster/Stereo
Efterlevnad DVB-T ESI/EN	300421 DVB-T2
