MODE D'EMPLOI DVBT2265BK NEDIS

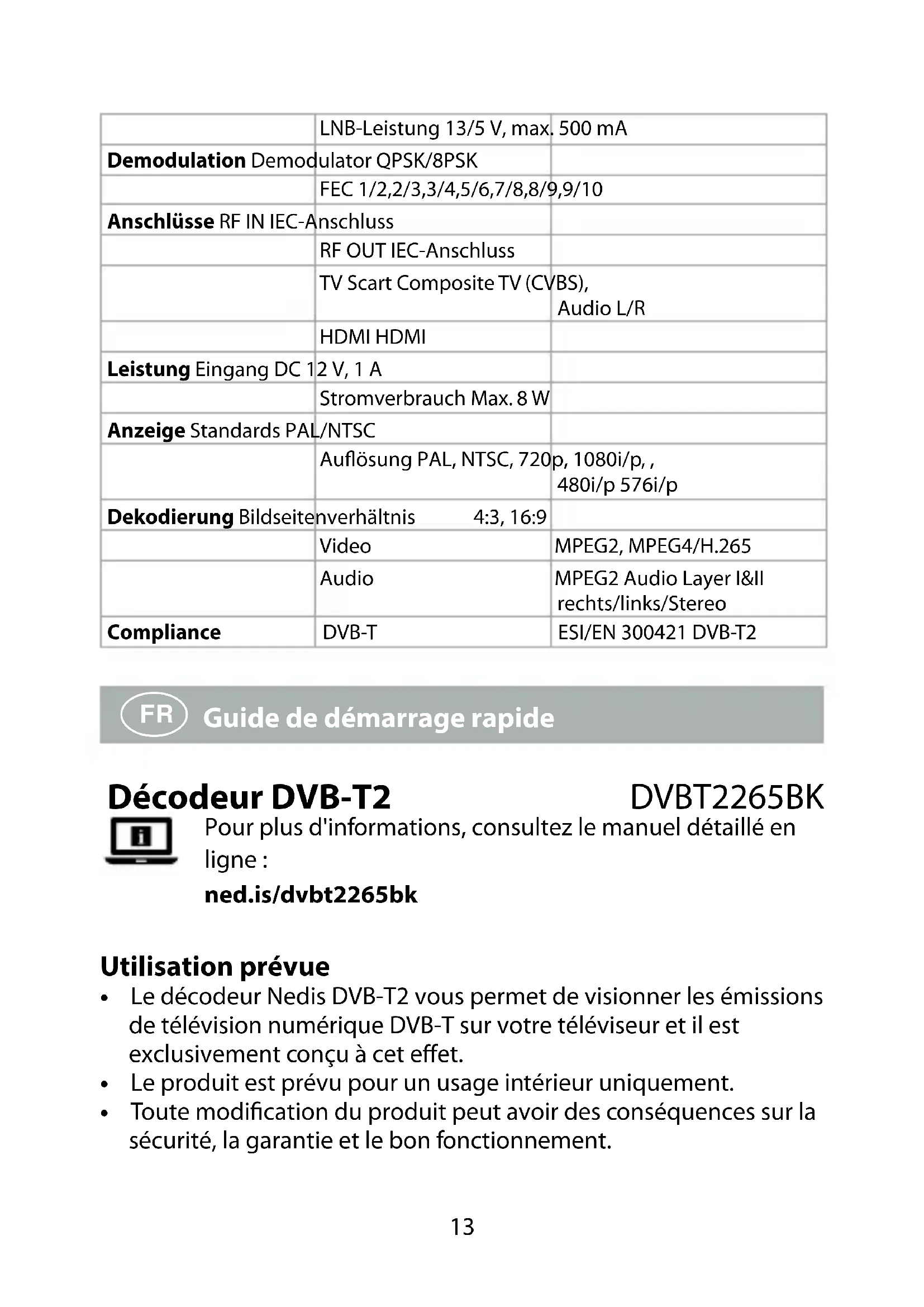

Guide de démarrage rapide 13

Guide de démarrage rapide Décodeur DVB-T2 DVBT2265BK Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/dvbt2265bk Utilisation prévue

• Le décodeur Nedis DVB-T2 vous permet de visionner les émissions de télévision numérique DVB-T sur votre téléviseur et il est exclusivement conçu à cet eet.

• Le produit est prévu pour un usage intérieur uniquement.

• Toute modication du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.14 Liste des pièces Panneau avant [voir image A]

Port USB Connexion de clé USB (enregistrement / lecture de chiers vidéo).

Capteur Récepteur de signal de télécommande.

Achage LED Indicateur du numéro de chaîne.

Bouton d’alimentation Interrupteur marche / arrêt du décodeur.

Bouton changement de chaîne Chaîne bas.

Bouton changement de chaîne Chaîne haut. Panneau arrière [voir image B]

RF IN Connexion du câble d’antenne.

RF OUT Connexion du duplicateur de signal entrant (de l’entrée RF vers un autre appareil).

LAN Connexion par câble Ethernet (réseau domestique).

HDMI OUT Connexion numérique (téléviseur ou récepteur AV).

SCART OUT Connexion TV analogique.

DC IN Connexion de l’adaptateur secteur. Sécurité Consignes de sécurité - AVERTISSEMENT

• Utilisez le produit uniquement comme décrit dans le présent manuel.

• Assurez-vous que le produit puisse dissiper sa chaleur. - Ne bloquez pas les ouvertures de ventilation et assurez-vous qu’il y ait susamment d’espace autour du produit. - Ne pas utiliser à proximité de radiateurs, de cuisinières ou d’autres appareils générant de la chaleur, tels que des amplicateurs.15 - Ne pas utiliser dans des environnements chauds. - N'exposez pas le produit aux rayons directs du soleil, aux ammes ou à la chaleur.

• Ne pas exposer le produit à l'eau ou à l'humidité. - Ne pas utiliser de liquides sur ou à proximité du produit. - Évitez les éclaboussures et les gouttes.

• Ne pas essayer de le brancher directement une prise de courant. Cela endommagerait dénitivement le boîtier décodeur et pourrait entraîner des blessures graves, voire mortelles.

• Ne pas utiliser de rallonges pour connecter une clé USB an d’éviter des erreurs de lecture / écriture et des interférences.

• Ce produit est alimenté par une che polarisante sur certains marchés. Ne pas utiliser le décodeur si la che d’alimentation ne convient pas à votre prise secteur et consultez un électricien local.

• Assurez-vous que le cordon électrique soit à l’écart et ne plie pas près des connexions. Ne pas pincer le cordon, ne pas marcher dessus et ne pas poser d’objet lourd sur le cordon.

• Ce produit ne contient aucune pièce réparable par l’utilisateur. Ne pas ouvrir le produit.

• Faites réparer le produit par un personnel qualié si : - Le produit a été endommagé de quelque manière que ce soit, notamment le cordon d’alimentation ou la che. - Le produit ne fonctionne pas normalement. - Du liquide a été renversé ou des objets sont tombés dans le produit. - Le produit est tombé.

• Ne pas installer ou utiliser un appareil endommagé. - Remplacez immédiatement un produit endommagé ou défectueux.

• Débranchez le produit de la prise de courant et tout autre équipement en cas de problème.

• Débranchez le produit de la prise de courant en cas d’orage ou avant une longue période d’inutilisation.

• Ne nettoyer le décodeur qu’avec un chion doux et propre. - Ne pas utiliser de produits de nettoyage.16 Symboles de sécurité sur le produit Ce symbole signie un risque de choc électrique lorsque vous ne respectez pas les instructions de ce manuel. Ce symbole signie que des instructions d’utilisation et de maintenance importantes sont données dans ce manuel. Le produit comporte une double isolation entre une tension de secteur dangereuse et des parties accessibles à l’utilisateur. En cas de service après-vente, utilisez uniquement des pièces de rechange identiques. Reportez-vous également aux informations sur la partie inférieure du boîtier pour obtenir des informations sur l’électricité et la sécurité avant d’installer ou d’utiliser le produit. Connectez le produit [voir image C] - ATTENTION

• Assurez-vous que la tension de votre prise secteur corresponde à la tension requise par l’adaptateur.

• Débranchez tous les appareils du secteur avant de procéder aux connexions.

• Branchez l’alimentation de tous vos appareils en dernier. Conguration

• Mettez le produit sous tension en appuyant sur A

• Assurez-vous que votre téléviseur soit sur le bon canal d’entrée. La première fois que vous mettez le décodeur sous tension, le menu principal apparaît.

1. Suivez les instructions à l’écran pour changer la langue et le pays /

la région et conrmez avec OK.

2. Choisissez les paramètres vidéo et conrmez.

3. Choisissez les chaînes à rechercher.

• FTA signie Free To Air (en clair).

• Si vous choisissez Non, tous les canaux seront analysés.

4. Après conrmation, une liste des chaînes disponibles est établie.

Vous êtes maintenant prêt(e) à regarder la télévision.17

Tous les paramètres que vous faites peuvent être modiés en allant au menu. Mot de passe

• Pour certains paramètres, un mot de passe est requis.

• Le mot de passe par défaut est 0000. Spécications Tuner Gamme de fréquences

Impédance d’entrée 75Ω déséquilibré Niveau d’entrée du signal -65 ~ -25 dBm Taux de symbole 2 - 45 Mo/s Puissance du LNB 13/5 V, max. 500 mA Démodulation Démodulateur QPSK/8PSK FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10 Connexions Entrée RF Connecteur IEC Sortie RF Connecteur IEC Péritel télé TV composite (CVBS), Audio G/D HDMI HDMI Puissance Entrée 12 V CC, 1 A Consommation d'énergie Max. 8 W Achage Normes PAL/NTSC Résolution PAL, NTSC, 720p, 1080i/p, , 480i/p 576i/p Décodage Ratio d’aspect 4:3, 16:9 Vidéo MPEG2, MPEG4/H.265 Audio Audio MPEG2 couches I&II Droite/Gauche/Stéréo Conformité DVB-T ESI/EN 300421 DVB-T218
