BRUGSANVISNING DVBT2265BK NEDIS

DA Vejledning til hurtig start 49

Säkerhetsanvisningar

WARNING

-Produkten har tappats.

-Produktet ikke fungerer som normalt.

• For enkelte innstillinger er det nødvendig med passord.
• Standard passord er 0000.

Spesifikasjoner

Tuner Frekvensrekkevidde 474 - 858 MHz
	Inngangsimpedans 75Ω ubalansert
	Signalinngangsnivå -65 ~ -25 dBm
	Symbolfrekvens 2 - 45 Mbps
	LNB-effekt 13/5 V, maks. 500 mA
Demodulasjon Demodulator QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Tilkoblinger RF IN IEC-kontakt
	RF OUT IEC-kontakt
	TV-scart Kompositt-TV (CVBS), lyd V/H
	HDMI	HDMI
Effekt Inngang	DC 12 V, 1 A
	Strømforbruk Maks. 8 W
Skjerm	Standarder	PAL/NTSC
	Oppløsning	PAL, NTSC, 720p, 1080i/p,, 480i/p 576i/p
Dekoding	Sideforhold	4:3, 16:9
	Video	MPEG2, MPEG4/H.265
	Lyd	MPEG2 Audio Layer I&II Høyre/Venstre/Stereo
Samsvar	DVB-T	ESI/EN 300421 DVB-T2

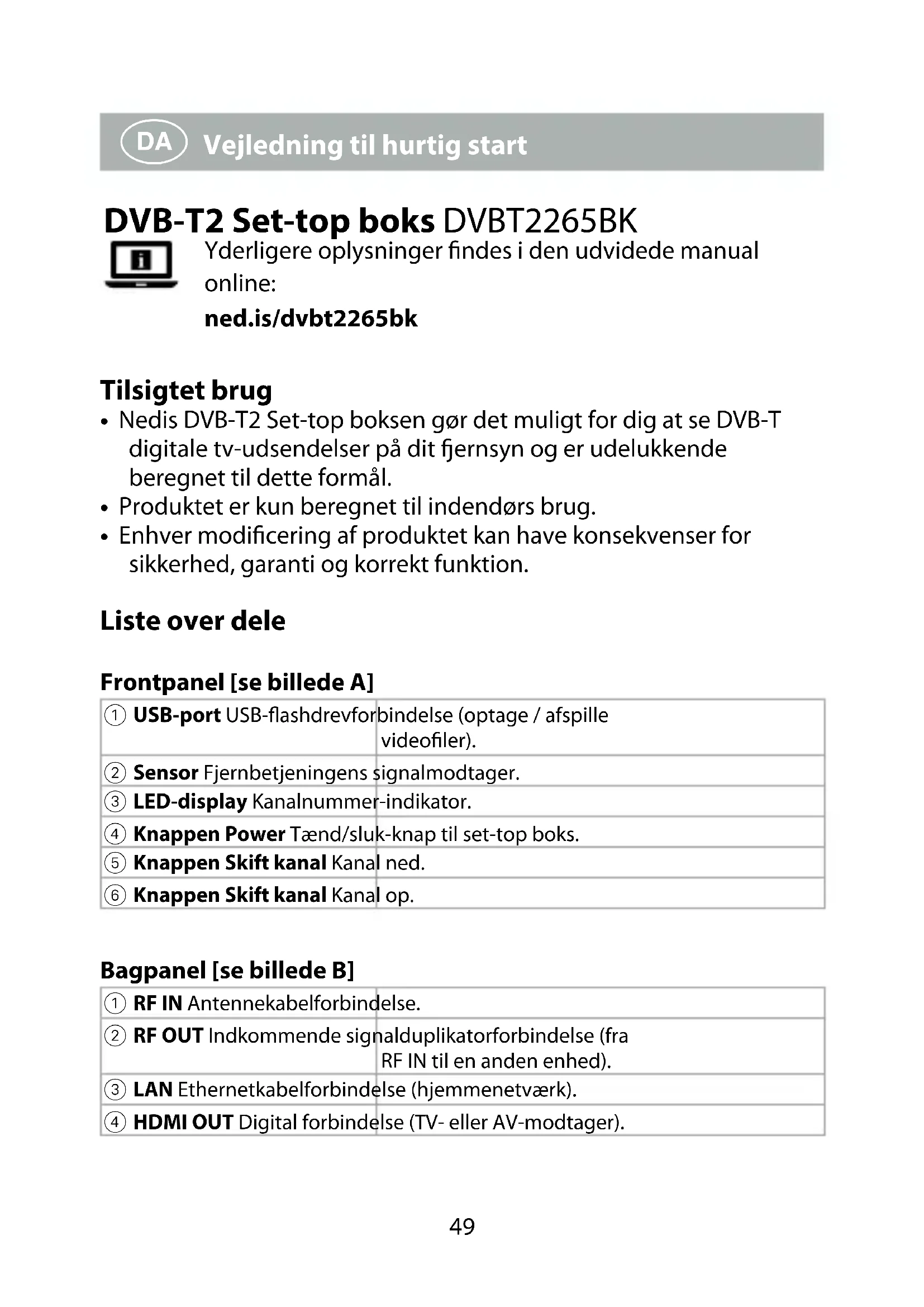

DVB-T2 Set-top boks DVBT2265BK

Yderligere oplysninger findes i den udvidede manual online:

ned.is/dvbt2265bk

Tilsigtet brug

• Nedis DVB-T2 Set-top boksen gør det muligt for dig at se DVB-T digitale tv-udsendelser på dit fjernsyn og er udelukkende beregnet til dette formål.
• Produktet er kun beregnet til indendørs brug.
• Enhver modificering af produktet kan have konsekvenser for sikkerhed, garanti og korrekt funktion.

Liste over dele

Frontpanel [se billede A]

1 USB-port USB-flashdrevforbindelse (optage / afspille videofiler).

2 Sensor Fjernbetjeningens signalmodtager.

3 LED-display Kanalnummer-indikator.

4 Knappen Power Tænd/sluk-knap til set-top boks.

5 Knappen Skift kanal Kanal ned.

6 Knappen Skift kanal Kanal op.

Bagpanel [se billede B]

1 RF IN Antennekabelforbindelse.

2 RF OUT Indkommende signalduplikatorforbindelse (fra RF IN til en anden enhed).

3 LAN Ethernetkabelforbindelse (hjemmenetværk).

4 HDMI OUT Digital forbindelse (TV- eller AV-modtager).

⑤ SCART OUT Analog TV-forbindelse.

Sikkerhedsinstruktioner

ADVARSEL

• Anvend kun produktet som beskrevet i denne manual.
• Sørg for, at produktet kan sprede dets varme.

-Bloker ikke ventilationsåbninger, og sørg for, at der er nok plads omkring produktet.
-Brug det ikke i nærheden af radiatorer, komfurer og andre varmeafgivende apparater, f.eks. forstærkere.
-Brug det ikke i varme omgivelser.
-Udsæt ikke produktet for direkte sollys, flammer eller varme.

- Udsæt ikke produktet for vand eller fugt.

-Brug ikke væsker på eller nær produktet.

-Undgå sprøjt og dryp.

• Forsøg ikke direkte tilslutning til en netstrømkontakt. Dette beskadiger permanent set-top boksen og kan resultere i alvorlig personskade eller dødsfald.
• Brug ikke forlængerledninger til at oprette forbindelse til et flashdrev med henblik på at undgå læse-/skrivefejl og interferens.
• Dette produkt forsynes gennem et polariserende strømstik på nogle markeder. Brug ikke set-top boksen, hvis strømstikket ikke passer i din netstikkontakt, og kontakt en lokal elektriker.
• Sørg for, at den elektriske ledning er af vejen og ikke bøjer i nærheden af forbindelserne. Undlad at knibe ledningen, at gå over den og at anbringe tunge genstande på den.
• Dette produkt indeholder ingen dele, der kan repareres af brugeren. Åbn ikke produktet.
• Få foretaget service af produktet af et kvalificeret servicepersonale, när:

-Produktet på en eller anden måde er blevet beskadiget, især strømledningen eller stikket.

-Produktet ikke fungerer normalt.

-Der er blevet spildt væske, eller genstande er faldet ind i produktet.

-Produktet er blevet tabt.

- Anvend ikke et beskadiget produkt.

-Udskift straks et skadet eller defekt produkt.

- Afbryd produktet fra stikkontakten og andet udstyr, hvis der opstår problemer.

- Kobl produktet fra stikkontakten under tordenvejr eller inden længere perioder uden brug.

- Rengør kun set-top boksen med en blød, ren klud.

-Brug ikke rengøringsmidler.

Sikkerhedssymboler på produktet

Dette symbol betyder risiko for elektrisk stød, när instruktionerne i denne vejledning ikke følges.

Dette symbol betyder, at der angives vigtige betjenings- og vedligeholdelsesinstruktioner i denne vejledning.

Dette produkt har dobbelt isolering mellem farlig netspænding og dele, der er tilgængelige for brugeren. Under service må der kun bruges identiske reservedele.

Se også informationen på bunden af kabinettet for oplysninger om el og sikkerhed, inden produktet installeres eller betjenes.

Tilslut produktet [se billedet C]

FORSIGTIG

• Sørg for, at stikkontaktens spænding er den samme som den spænding, der kræves af adapteren.
• Kobl alle enheder fra nettet, inden du foretager forbindelser.
• Slut til sidst alle dine enheder til strøm.

Opsætning

• Tænd for produktet ved at trykke på A ④/C①.
• Sørg for, at dit fjernsyn står på den rette inputkanal.

Den første gang du tænder for set-top boksen, vises hovedmenuen.

1. Følg instruktionerne på skærmen for at skifte sprog og land/region, og bekræft med OK.
2. Vælg videoindstillingerne og bekræft.
3. Vælg hvilke kanaler, der skal søges efter.

- Hvis du vælger Nej, søges der efter alle kanaler.

1. Efter bekræftelsen laves der en liste over tilgængelige kanaler. Du er nu klar til se fjernsyn.

Alle indstillinger, du foretager, kan redigeres ved at gå til menuen.

Adgangskode

• Til nogle indstillinger kræves der en adgangskode.
• Standardadgangskoden er 0000.

Specifikationer

Tuner Frekvensinterval 474	-858 MHz
	Inputimpedans 75Ω uafbalanceret
	Signalinputniveau -65 ~ -25 dBm
	Symbolhastighed 2 - 45 Mbps
	LNB-effekt 13/5 V, maks. 500 mA
Demodulation Demodulator QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Forbindelser RF IN IEC-konnektor
	RF OUT	IEC-konnektor
	TV Scart	Komposit TV (CVBS), Audio H/V
	HDMI	HDMI
Effekt	Input	DC 12 V, 1 A
	Strømforbrug	Maks. 8 W
Skærm	Standarder	PAL/NTSC
	Opløsning PAL, NTSC, 720p, 1080i/p,, 480i/p 576i/p
Dekodning Billedformat	4:3, 16:9
	Video	MPEG2, MPEG4/H.265

	Lyd MPEG2 Audio Layer I&IIHøjre/Venstre/Stereo
Overensstemmelse DVB-T	ESI/EN 300421 DVB-T2
