DVBT2265BK - Přijímač NEDIS - Bezplatný návod k obsluze

Typ produktu	DVB-T2 přijímač
Značka	Nedis
Model	DVBT2265BK
Frekvenční rozsah tuneru	474 - 858 MHz
Vstupní impedance	75 Ω nevyvážený
Úroveň vstupního signálu	-65 ~ -25 dBm
Symbolová rychlost	2 - 45 Msym/s
Demodulace	QPSK/8PSK
FEC	1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10
Konektory	RF IN, RF OUT, SCART, HDMI, LAN, USB, DC IN
Napájení	12 V DC, 1 A
Spotřeba elektřiny	Max. 8 W
Rozlišení videa	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Poměr stran	4:3, 16:9
Video formáty	MPEG2, MPEG4/H.265
Audio formáty	MPEG2 vrstvy I & II (Pravý/Levý/Stereo)
Standardy	DVB-T, DVB-T2 (ESI/EN 300421)
Hlavní funkce	Příjem DVB-T, USB nahrávání, přehrávání multimédií, programový průvodce
Bezpečnost	Dvojitá izolace, neotvírejte, před čištěním odpojte
Údržba a čištění	Měkký čistý hadřík, žádné čisticí prostředky
Výchozí heslo	0000

Často kladené otázky - DVBT2265BK NEDIS

Jak nainstalovat přijímač Nedis DVBT2265BK ?

Připojte anténu ke vstupu RF IN, propojte přijímač s televizorem pomocí HDMI nebo SCART, poté připojte napájecí adaptér k DC IN. Zapněte přijímač a postupujte podle průvodce nastavením na obrazovce pro výběr jazyka, země a spuštění vyhledávání kanálů.

Jak vyhledat kanály na DVBT2265BK ?

Při prvním zapnutí se nabídka vyhledávání zobrazí automaticky. Pokud chcete vyhledávání znovu spustit, přejděte do menu Instalace a poté Automatické vyhledávání. Vyberte FTA (Free To Air) pro volně dostupné kanály nebo Ne pro všechny kanály a potvrďte tlačítkem OK.

Co dělat, pokud není nalezen žádný kanál ?

Zkontrolujte, zda je anténa správně zapojena a nasměrována. Ujistěte se, že vybraná země v menu odpovídá vaší poloze. Můžete také zkusit ruční vyhledávání zadáním frekvence vašeho místního vysílače.

Jak používat funkci USB nahrávání ?

Připojte USB flash disk (nebo externí disk) k portu USB na předním panelu. Při sledování kanálu stiskněte tlačítko Nahrávat na dálkovém ovladači. Pro naplánování nahrávání použijte Elektronický programový průvodce (EPG) nebo menu Časovač.

Co znamená FTA v nastavení vyhledávání ?

FTA znamená Free To Air, tedy volně dostupné nekódované kanály. Pokud zvolíte Ano, budou vyhledány pouze volné kanály. Pokud zvolíte Ne, budou prohledány všechny kanály (včetně kódovaných), ale placené kanály nebudou bez předplatného viditelné.

Jak resetovat heslo přijímače ?

Výchozí heslo je 0000. Pokud jste jej změnili a zapomněli, nelze jej snadno resetovat. Podívejte se do podrobného manuálu online (ned.is/dvbt2265bk) nebo kontaktujte podporu Nedis pro konkrétní postup.

Mohu připojit přijímač k internetu ?

Ano, přijímač má na zadní straně port LAN pro kabelové Ethernet připojení. To umožňuje přístup k interaktivním službám (pokud jsou k dispozici) a aktualizaci softwaru. Nemá vestavěné Wi-Fi.

Co dělat, když je obraz trhaný nebo zamrzá ?

Zkontrolujte kvalitu signálu: přejděte do menu Informace pro zobrazení síly a kvality signálu. Pokud je slabá, přeorientujte anténu nebo použijte zesilovač. Také se ujistěte, že je HDMI kabel správně připojen a že rozlišení videa (např. 1080p) je kompatibilní s vaším televizorem.

Jak vyčistit přijímač DVBT2265BK ?

Před čištěním odpojte zařízení od sítě. K otření povrchu použijte měkký čistý hadřík mírně navlhčený (ne mokrý). Nikdy nepoužívejte čisticí prostředky, rozpouštědla nebo abraziva. Nedovolte, aby se kapalina dostala dovnitř.

Mohu použít externí disk s USB portem ?

Ano, můžete připojit externí disk k portu USB pro nahrávání a přehrávání multimediálních souborů. Pozor, disk musí být naformátován na FAT32 nebo NTFS a nesmí spotřebovávat více než 500 mA (USB port poskytuje omezené napájení). Vyhněte se USB prodlužovacím kabelům, aby nedošlo k chybám při čtení/zápisu.

NÁVOD K OBSLUZE DVBT2265BK NEDIS

- Nepoužívajte predlžovacie káble na pripojenie klúča, aby ste zabránili chybám načítania/zápisu a rušeniu.

- Výrobok dajte opravit kvalifikovanému servisnému personálu, ak: -bol výrobok akýmkol'vek spôsobom poškodený, hlavne napájací kábel alebo zástrčka.

-ste na výrobok rozliali kvapalinu alebo doň spadol cudzí predmet. -vám výrobok spadol.

Bezpečnostné symboly na výrobku

Tento symbol znamená nebezpečenstvo úrazu elektrickým prúdom, ak nedodržíte pokyny uvedené v tomto návode.

• Výrobok zapnite stlačením A ④/C①.
- Skontrolujte, či je televízor prepnutý na správny vstupný kanál.
Pri prvom zapnutí set top boxu sa zobrazí hlavná ponuka.

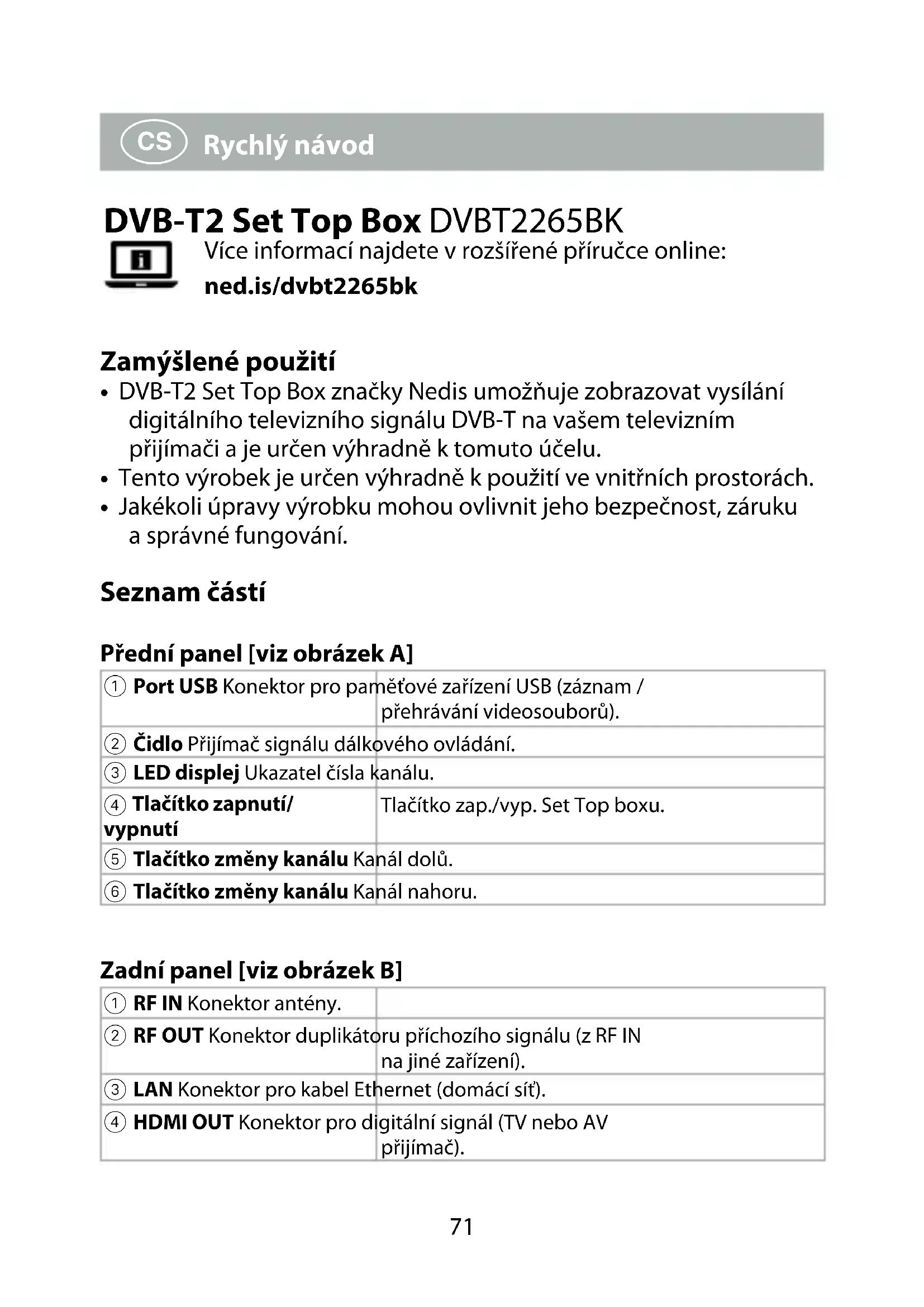

Více informací najdete v rozšířené příručce online:

ned.is/dvbt2265bk

Zamýšlené použití

• DVB-T2 Set Top Box značky Nedis umožňuje zobrazovat vysílání digitálního televizního signálu DVB-T na vašem televizním přijímači a je určen výhradně k tomuto účelu.
• Tento výrobek je určen výhradně k použití ve vnitřních prostorách.
• Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Seznam částí

Přední panel [viz obrázek A]

1 Port USB Konektor pro paměťové zařízení USB (záznam / přehrávání videosouborů).

2 Čidlo Přijímač signálu dálkového ovládání.

3 LED displej Ukazatel čísla kanálu.

4 Tlačítko zapnutí/ vypnutí

5 Tlačítko změny kanálu Kanál dolů.

6 Tlačítko změny kanálu Kanál nahoru.

Zadní panel [viz obrázek B]

1 RF IN Konektor antény.
2 RF OUT Konektor duplikátoru příchozího signálu (z RF IN na jiné zařízení).
3 LAN Konektor pro kabel Ethernet (domácí síť).
4 HDMI OUT Konektor pro digitální signál (TV nebo AV přijímač).

⑤ SCART OUT Analogový TV konektor.
⑥ DC IN Napájecí konektor.

Bezpečnost

Bezpečnostní pokyny

!VAROVÁNÍ

• Výrobek používejte pouze tak, jak je popsáno v této příručce.
• Ujistěte se, že výrobek může odvádět teplo.

-Nezakrývejte ventilační otvory a ujistěte se, že kolem výrobku je dostatek prostoru.
-Nepoužívejte v blízkosti radiátorů, kamen a dalších přístrojů vyzařujících teplo, jako jsou zesilovače.
-Nepoužívejte v prostředí s vysokými teplotami.
-Nevystavujte výrobek přímému slunečnímu záření, otevřenému ohni či vysokým teplotám.

- Nevystavujte výrobek působení vody ani vlhkosti.

-Nepoužívejte na výrobek nebo v jeho blízkosti kapaliny.
-Zabraňte šplíchání a kapání vody na výrobek.

• Nepokoušejte se připojit přímo k sítové zásuvce. Vedlo by to k permanentnímu poškození set top boxu a mohlo by dojít i ke zranění či úmrtí.
• Nepoužívejte k připojení paměťového zařízení prodlužovací kabely, vyhnete se tak chybám a rušením při čtení/zápisu.
• Tento výrobek je na některých trzích uveden s napájením polarizovanou zástrčkou. Pokud zástrčka neodpovídá vaší stěnové zásuvce, set top box nepoužívejte a obrat’te se na místního kvalifikovaného elektrotechnika.
• Ujistěte se, že napájecí kabel nikde nepřekáží a že není ohnutý v blízkosti konektorů. Napájecí kabel vedte tak, aby nebyl přiskřípnutý, nešlapalo se na něj a nepokládejte na něj těžké předměty.
• Tento výrobek nemá žádné uživatelem opravitelné části. Nesnažte se výrobek otevřít.
• V následujících případech nechte výrobek opravit kvalifikovaným personálem:

-Výrobek byl nějak poškozen, zvláště pak v případě poškození napájecího kabelu či zástrčky.

-Výrobek nepracuje správně.

-Došlo k vylití kapaliny do výrobku nebo do něj spadl nějaký předmět.

-Došlo k pádu výrobku na zem.

- Nepoužívejte poškozený výrobek.

-Poškozený nebo vadný výrobek okamžitě vyměňte.

- Dojde-li k jakémukoli problému, odpojte výrobek ze sítě a od jiných zařízení.

- Nebudete-li výrobek delší dobu používat, odpojte jej ze zásuvky. To samé provedte v případě bouřky s blesky.

- Set top box čistěte pouze měkkým hadříkem.

-Nepoužívejte čisticí prostředky.

Bezpečnostní symboly na výrobku

Tento symbol znamená nebezpečí zasažení elektrickým proudem při nedodržení pokynů v této příručce.

Tento symbol znamená, že jsou v této příručce předkládány důležité pokyny k obsluze a údržbě.

Výrobek zahrnuje dvojitou izolaci mezi nebezpečným napájecím napětím a částmi přístupnými uživateli. Při opravách použijte vždy pouze identické náhradní díly.

Před instalací nebo obsluhou výrobku si přečtěte také elektrické a bezpečnostní informace uvedené na spodní části pláště.

Připojte výrobek [viz obrázek C]

⚠️ UPOZORNĚNÍ

- Ujistěte se, že napětí vaší stěnové zásuvky odpovídá napětí požadovanému adaptérem.

- Než začnete výrobek zapojovat, odpojte nejprve ze sítě veškerá zařízení.

- Nakonec připojte napájení všech svých zařízení.

Nastavení

• Zapněte výrobek stiskem A ④/C①.
• Ujistěte se, že je TV přepnutá na správný vstupní kanál.

Při prvním zapnutí set top boxu se zobrazí hlavní nabídka.

1. Podle pokynů na obrazovce změňte jazyk a zemi/region a potvrd’te pomocí OK.

2. Vyberte nastavení videa a potvrd'te.

3. Zvolte, které kanály chcete vyhledat.

4. FTA znamená volně šiřitelné kanály (Free To Air).

5. Pokud zvolíte možnost Ne, budou hledány všechny kanály.

6. Po potvrzení se vytvoří seznam dostupných kanálů.

Nyní můžete začít sledovat televizi.

Všechna nastavení, která pronastříte, lze upravit tak, že půjdete do nabídky.

Heslo

• Pro některá nastavení je vyžadováno zadání hesla.
  • Výchozí heslo je 0000.

Technické údaje

Tuner Frekvenční rozsah 47	4–858 MHz
	Vstupní impedance 7	5Ω nesymetrický
	Úroveň vstupního signálu	-65 ~ -25 dBm
	Modulační rychlost 2	- 45 Mb/s
	Výkon LNB 13/5 V, max. 500 mA
Demodulace Demodulátor	QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7	8,8/9,9/10
Konektory RF IN Konektor F
	RF OUT	Konektor F
	TV Scart	Composite TV (CVBS),Audio L/P
	HDMI	HDMI
Napájení	Vstup	12 VDC, 1 A
	Příkon	Max. 8 W
Displej Normy PAL/NTSC
	Rozlišení PAL, NTSC, 720p, 1080i/p, ,480i/p 576i/p
Dekódování Poměr stran 4:3, 16:9
	Video MPEG2, MPEG4/H.265
	Zvuk MPEG2 Audio Layer I&Ilpravá/levá/stereo
Shoda DVB-T ESI/EN 300421 DVB-T2
