Typ produktu	Satelní přijímač DVB-S
Značka	Nedis
Model	DVBS2265BK
Napájení	Síťový adaptér 12 V DC 1 A, vstup 100-240 V~50/60 Hz
Spotřeba elektřiny	Max. 12 W
Tuner	950-2150 MHz, impedance 75 Ω, vstupní úroveň -65 ~ -25 dBm
Demodulace	QPSK/8PSK, FEC 1/2 ~ 9/10
Konektory	Vstup LNB (F), HDMI, mini-AV (CVBS+G/D), USB 2.0, LAN, RS-232, DC IN
Video formáty	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Video kodeky	MPEG-1, MPEG-2, MPEG-4/H.264, H.265
Audio kodeky	MPEG-1 vrstvy 1-3, MPEG-2, AAC, HE-AAC, stereo
Poměr stran	4:3, 16:9
Hlavní funkce	Příjem digitální TV DVB-S, nahrávání a přehrávání USB, elektronický programový průvodce (EPG), teletext, seznam oblíbených, slepé/úplné vyhledávání
Dálkový ovladač	Infračervený s numerickými tlačítky, navigací, hlasitostí, ztlumením atd.
Přední displej	LED displej čísla kanálu
Ochrana	Dvojitá izolace, neotvírat, nevystavovat vodě nebo teplu
Údržba	Čistěte měkkým suchým hadříkem, bez čisticích prostředků
Provozní teplota	Pouze v interiéru, vyhněte se zdrojům tepla

Často kladené otázky - DVBS2265BK NEDIS

Jak připojit přijímač k televizoru?

Použijte HDMI kabel z přístroje (HDMI OUT) do televizoru. Můžete také použít mini-AV konektor (CVBS+G/D) s příslušným adaptérem, pokud váš televizor nemá HDMI.

Jak spustit vyhledávání kanálů?

Zapněte přijímač, přejděte do nabídky tlačítkem MENU, vyberte satelit a poté zvolte Vyhledávání. Můžete si vybrat Slepé nebo Úplné vyhledávání. Potvrďte tlačítkem OK.

Jaké je výchozí heslo?

Výchozí heslo je 0000. Je vyžadováno pro některá chráněná nastavení.

Mohu s tímto přijímačem nahrávat programy?

Ano, připojte USB flash disk do portu USB (vpředu nebo vzadu podle modelu). Použijte tlačítko REC na dálkovém ovladači pro nahrávání aktuálního programu. Zkontrolujte, že je disk naformátován na FAT32.

Jak aktualizovat software?

Připojte sériový kabel do portu RS-232 a postupujte podle návodu v úplném online manuálu. Aktualizace přes USB může být také možná.

Co dělat, pokud nepřijímám žádný signál?

Zkontrolujte, zda je parabolická anténa správně nasměrována a že je kabel správně připojen k LNB IN. Ujistěte se, že vybraný satelit odpovídá vaší instalaci. Můžete také zkontrolovat úroveň signálu v instalační nabídce.

Jak používat dálkový ovladač?

Vložte dvě AAA baterie (nejsou součástí balení) do prostoru pro baterie. Namiřte dálkový ovladač na infračervený senzor přijímače. Používejte tlačítka pro navigaci, změnu kanálů, nastavení hlasitosti atd.

Mohu sledovat kódované kanály?

Tento přijímač je určen pro nekódované kanály (FTA). Nemá modul CI ani čtečku karet. Pro kódované kanály budete potřebovat vhodný dekodér.

Jak přepínat mezi televizí a rádiem?

Stiskněte tlačítko TV/RÁDIO (číslo 33 na dálkovém ovladači) pro přepnutí z režimu televize do režimu rádia a naopak.

Hřeje přijímač?

Mírné zahřívání je normální. Ujistěte se, že větrací otvory nejsou ucpané a že je kolem přístroje alespoň 10 cm volného prostoru. Neumisťujte jej na zesilovač ani do blízkosti zdroje tepla.

NÁVOD K OBSLUZE DVBS2265BK NEDIS

①LED displej Indikátor Čísla kanálu.

②Tlačidlo zmeny kanálu O kanál nižšie.

③Tlačidlo zmeny kanálu O kanál vyššie.

④Vypínač Vypínač set top boxu.

Bezpečnostné symboly na vyrobku

Tento symbol znamená nebezpečenstvo urazu elektrickým prúdom, ak nedodržíte pokyny uvedené v toto námode.

Tento symbol znamená, Že v tomto námode su uvedené dôležitéPokyny na obsluhu a udrzbu.

• Vyrobok zapnite stlačením A ④/C①.
• Skontrolujte, Či je televízor prepnutý na správny vstupnékanál.

Pri pvom zapnutí set top boxu sa zobraí hlavná ponuka.

1. Postupujte podla pokynov na obravokce a zmeinte jazyk a krajinu/ regiona svoj vyber potvrde's C24.
2. Vyberte nastavenia video a potvrde ich.

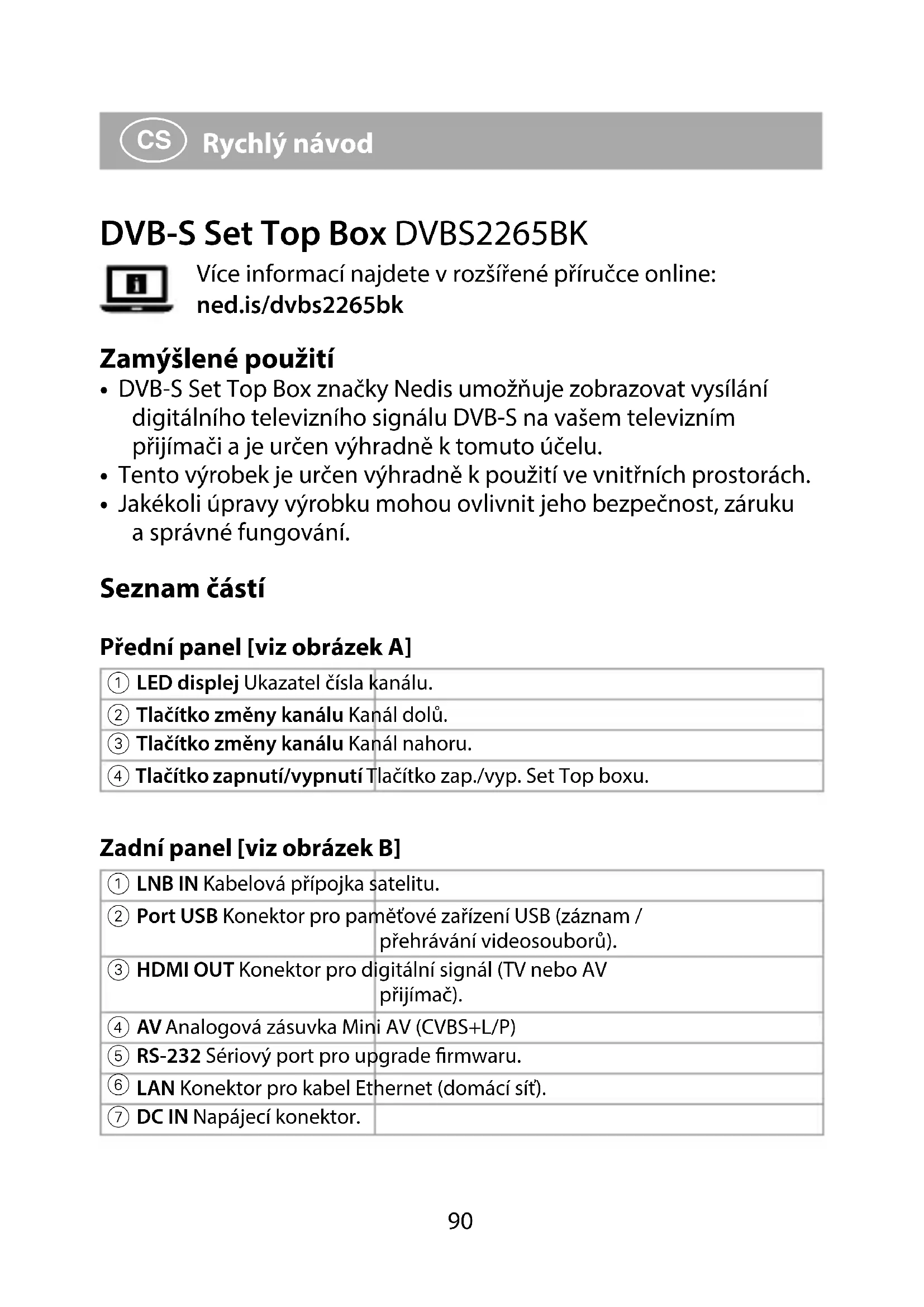

DVB-S Set Top Box značky Nedis umožnuje zobrazovat vysilání digitánlího televizného signálu DVB-S na vašem televizné m prijímači a je určen vyhradné k tomuto účelu.
- Tento vyrobek je určen vyhradné k použití ve vnitřiních prostorách.
- Jakékoli upravy vyrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Seznam Časti

Předné panel [viz obrázek A]

① LED displej Ukazatel Čísla kanálu.

② Tlačítko změny kanálu Kanál dolů.

③ Tlačítko změny kanálu Kanál nahoru.

④ Tlačítko zapnutí/vypnutí Tlačítko zap./vyp. Set Top boxu.

Zadni panel [viz obrazek B]

① LNB IN Kabelová prípojka satelitu.
② Port USB Konektor pro pamětové zařízení USB (záznam / prehrávání videosouborů).
③ HDMI OUT Konektor pro digitální signál (TV nebo AV prijímač).
④ AV Analogová zásuvka Mini AV (CVBS+L/P)
⑤ RS-232 Sériový port pro upgrade firmwaru.
⑥ LAN Konektor pro kabel Ethernet (domácí sít).
⑦ DC IN Napajecí konektor.

Dálkové ovladání [viz obrázek C]

① Zapnutí nebo prépnutí do pohotovostniho režimu.
②Tlačitka funkci
③ Rychle pretačení dozadu.
(4) Rychlé prétáčeni dopředu.
⑤ Spustí nebo pozastaví prehrávání.
6 Zastaviprehravani nebo zaznam.
⑦ Zobrazí informace teletextu.
⑧ Vyberjazykaitulku.
⑨ Otevrit hlavní nabidku.
⑩ Smerové sipky.
① Smerové sipky.
⑫ Elektronicky pruvodce programy EPG.
⑬ Tlačitko pro pridáné hlasitosti +
(14) Tlačitko pro sníženi hlasitosti -
⑤ Behem prehravani prejudice na urcitiy cas.
⑥ Ztiśnebo obnoví zvuk.
① Preshkočit na prédchozi.
18 Preskocit na dal'si.

19 Přepne opakováni v režimu prehrávání nebo vybere satelit.
Zkratka pro spravu zánamú.
② Volba zvukového režimu nebo jazyka.
22 Přepne na prědchoź sledovany kanál.

Přepne na prědchoź sledovany kanál.

Zobrazi popis aktuálniho programu.
Nastavit nebo potvrdit.

Pokudnejstevnabidkachnebonastaveni,OKoteviraseznamkanalu.

② 5 Smerové sipky.
② 6 Smerové sipky.
Opustiauktuaini nabidku nebo se vratidopredchozinabidky.
28 Kanal nahoru.
29 Kanal dolu.
③0 Zobraznabidku oblibenych.
③ Záznam aktuálniho programu.
(32) Vyberkanalu nebo nastaveni.
33 Přepína TV a rádio.

Bezpečnost

Bezpečnostní poukyny

VAROVÁNÍ

• Vyrobek používejte pouze tak, jak je popsánov tétotěručce.
  Ujistete se, ze vyrobek muze odvadet teplo.

-Nezakrzyvejte ventilacni otvory a ujistete se, ze kolem vyrobku je dostatek prostoru.
-Nepoužívejte v blízkosti radiórů, kamen a dalsích prístrojure vyzařujících teplo, jako jsou zesilovace.
-Nepoužívejte v prostředí s vysokými teplotami.
-Nevystavujte vyrobek prímému slunečnímu zářeni, otevřenému ohni āvysokým teplotám.

• Nevystavujte vyrobek pusobeni vody ani vlhkosti.

-Nepoužívejte na vyrobek nebo v jeho blízkosti kapaliny.

-Zabrahte splichání a kapání vody na vyrobek.

• Nepokousejte se pripojit primo k sitové zásuvce. Vedlo by to k permanentnímu poškození set top boxu a mohlo by DOJIT i ke zraněni Či umrtí.

• Nepoužívejte k pripojení pamětového zařizení prodlužovací kabely, vyhnete se tak chybám a rušením pri Čtení/zápisu.

• Tento vyrobek je na některych trzich uveden s napajením polarizovanou zástrčkou. Pokud zástrčka neodpovídá vaší stěnové zásuvce, set top box nepoužívejte a obratte se na mistroho kvalifikovaného elektrotechnika.

• Ujistěte se, ze napajeci kabel nikde nepřekáží a ze není ohnutý v blízkosti konektorů. Napajeci kabel ved'te tak, aby nebyl priskřípnutý, nešlapalo se na nej a nepokládejte na nej těžké predměty.

• Tento vyrobek nemażadné uživatelem opravitelné chasti. Nesnażte se vyrobek otevřit.

-Vyrobek byl nejak poškozen, zvlástě pak v prípadě poškozenia napajeciho kabelu āc strčky.

-Vyrobek nepracuje správně.

-Doslo k vylití kapaliny do vyrobku nebo do něj spadl nějaký prędmět.

-Doslo k pádu vyrobku na zem.

• Nepoužívejte poskozený vyrobek.

-Poskozeny nebo vadny vyrobek okamzite vymene.

• Dojde-li k jakémukoli problemu, odpojte vyrobek ze sítě a od jinych zařízení.

• Nebudete-li vyrobek delsí dobu používat, odpojte jej ze zásuvky. To Same provedte v pripadé bourky s blesky.

• Set top box Čistěte pouze měkkým hadříkem.

-Nepoužívejte Čistić prostředky.

Bezpečnostní symboly na vyrobku

Tento symbol znamená nebezpečí zasaženi elektrickým proudem pri nedodrženi pokynů v teto príručce.

Tento symbol znamená, ze jsou v títo príručce predkládány duležité pokyny k obsluze a udřbě.

Vyrobek zahrnuje dvojitou izolaci mezi nebezpečnám napajecim napětím a Častmi pristupnými uživateli. Pri opravách použijte vždy pouze identické nahradní díly.

Před instalaci nebo obsluhou vyrobku si prěctěte také elektrické a bezpečnostné informace uvedené na spodní Časti plástě.

Instalace

Připoje vyrobek [viz obrázek D]

A UPOZORNENI

• Ujistěte se, ze napěti vaši stěnové zásvúky odpovída napěti požadovanému adaptérem.
• Než začnete vyrobek zapojovat, odpojtenejprve ze sítě veskerá zařízení.
• Nakonec pripojte napajeni vsech svych zařizení.

Nastaveni

• Zapněte vyrobek stiskem A ④/C①.
• Ujistěte se, ze je TV prepnú na správný vstupnékanál.

Pri prvním zapnutí set top boxu se zobraź hlavní nabídka.

1. Podle pokynů na obrazovce zmeěnte jazyk a zemi/region a potvrde pomocić C ^(24) .
2. Vyberte nastavení videa a potvrd'te.

Vrátí vás zpět do hlavní nabídky.

1. Pomoci C⑪ a C②5 vyberte satelit a jeho vlastnosti.
2. Stiskem tlačitka C ② otevřete nabídku satelitního hledání.
3. Zvolte satelit, ktery chcete hledat.
4. Zvolte, které kanály chcete vyhledat.

FTA znamená volné širitelné kanály (Free To Air).
- Pokud zvolite możnost Ne, budou hledány všechny kanály.

1. Vyberte typ kanalu, které chcete hledat.

TV a RADIO
- Pouze TV
- Pouze rádio

1. Vyberte režim hledání.

Slepé
- Plné

1. Zvolte možnost „Hledat“ a stisknéte C ^(24) .

2. Po potvrzení se vytroříseznam dostupnych kanálu. Nyní mûžete začit sledovat televizi.

Veskeranastaveni, ktera provedete, lze upravit prejitim do nabidky pomocic C.

Nabidkou se pohybujete pomoci C10112526.

Heslo

• Pro některá nastavení je vyžadováno zadání hesla.
  Vychozi heslo je 0000.

Technické udaje

Tuner Frekvenčné rozsah	950-2150 MHz
	Vstupné impedance 75Ω nesymetrický
	Ároveř vystupného signálu	-65 ~ -25 dBm
	Modulačné rychlost 2 - 45 Mb/s
	Výkon LNB 13/18 V, max. 500 mA
Demodulace Demodulátor QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Konektory	LNB IN	Konektor F
	AV	Zásuvka Mini AV (CVBS+L/P)
	HDMI	HDMI
	12 VDC IN	Sítový adaptér 12 VDC, 1 A
	IR	Čidlo dálkového ovládání
	USB Připojení paměťového zařízení USB 2.0
	RS-232 Pro upgrade softwaru
	LAN Připojení k internetu
Napájení Adaptér střídavého proudu	AC 100 - 240 V ~ 50 / 60 Hz
	Přikon Max. 12 W
Displej Normy PAL/NTSC
	Rozlišení PAL, NTSC, 720p, 1080i/p,, 480i/p 576i/p
Dekódoványí Poměr stran 4:3, 16:9
	Video MPEG1. MPEG2,	MPEG4/H.265
	Zvuk MPEG1 Layer 1-3, MPEG2, AAC, HEAAC, pravý – levý – stereo
Shoda DVB-S ESI/EN 300421 DVB-T2
