ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DVBS2265BK NEDIS

Οδηγός γρήγορης εκκίνησης 78

Οδηγός γρήγορης εκκίνησης DVB-S ψηφιακός δέκτης DVBS2265BK Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο: ned.is/dvbs2265bk Προοριζόμενη χρήση

• Ο ψηφιακός δέκτης DVB-S της Nedis σας επιτρέπει να βλέπετε τις αναμεταδόσεις της ψηφιακής τηλεόρασης DVB-S στην τηλεόρασή σας και είναι αποκλειστικά για αυτόν τον σκοπό. DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 78 16-7-2019 12:50:1779

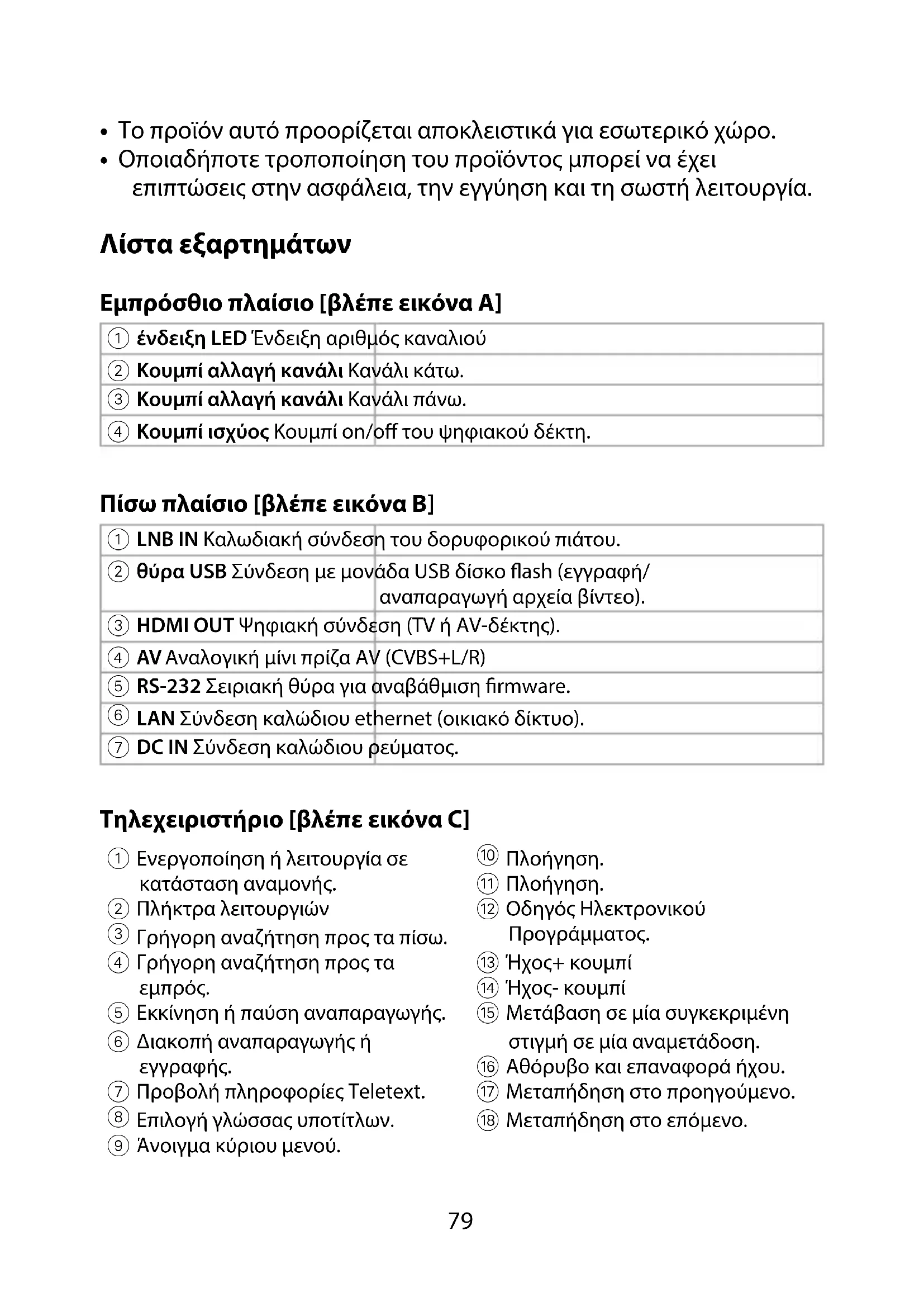

• Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο.

• Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία. Λίστα εξαρτημάτων Εμπρόσθιο πλαίσιο [βλέπε εικόνα A]

ένδειξη LED Ένδειξη αριθμός καναλιού

Κουμπί αλλαγή κανάλι Κανάλι κάτω.

Κουμπί αλλαγή κανάλι Κανάλι πάνω.

Κουμπί ισχύος Κουμπί on/o του ψηφιακού δέκτη. Πίσω πλαίσιο [βλέπε εικόνα B]

LNB IN Καλωδιακή σύνδεση του δορυφορικού πιάτου.

θύρα USB Σύνδεση με μονάδα USB δίσκο ash (εγγραφή/ αναπαραγωγή αρχεία βίντεο).

HDMI OUT Ψηφιακή σύνδεση (TV ή AV-δέκτης).

AV Αναλογική μίνι πρίζα AV (CVBS+L/R)

RS-232 Σειριακή θύρα για αναβάθμιση rmware.

LAN Σύνδεση καλώδιου ethernet (οικιακό δίκτυο).

DC IN Σύνδεση καλώδιου ρεύματος. Τηλεχειριστήριο [βλέπε εικόνα C]

Ενεργοποίηση ή λειτουργία σε κατάσταση αναμονής.

Γρήγορη αναζήτηση προς τα πίσω.

Γρήγορη αναζήτηση προς τα

Εκκίνηση ή παύση αναπαραγωγής.

Διακοπή αναπαραγωγής ή

Προβολή πληροφορίες Teletext.

Επιλογή γλώσσας υποτίτλων.

Άνοιγμα κύριου μενού.

Οδηγός Ηλεκτρονικού Προγράμματος.

Μετάβαση σε μία συγκεκριμένη στιγμή σε μία αναμετάδοση.

Αθόρυβο και επαναφορά ήχου.

Μεταπήδηση στο προηγούμενο.

Μεταπήδηση στο επόμενο. DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 79 16-7-2019 12:50:1780

Αλλαγή επανάληψη στη λειτουργία αναπαραγωγή ή επιλογή δορυφορικού.

Συντόμευση στη διαχείριση

Επιλογή της λειτουργίας Ήχου ή

Αλλαγή στο προηγούμενο κανάλι

Αλλαγή στο προηγούμενο κανάλι

Εμφάνιση περιγραφής του τρέχοντος προγράμματος.

Ρύθμιση ή επιβεβαίωση. Αν δεν βρίσκεστε στα μενού ή τις ρυθμίσεις, το OK ανοίγει τη λίστα

Έξοδος από το τρέχων μενού και επιστροφή στο προηγούμενο

Προβολή μενού αγαπημένων.

Εγγραφή του τρέχοντος προγράμματος.

Επιλογή καναλιού ή ρύθμισης.

Αλλαγή μεταξύ τηλεόρασης και ραδιοφώνου.

Οδηγίες ασφάλειας - ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.

• Βεβαιωθείτε ότι το προϊόν μπορεί να απομακρύνει τη θερμότητά

- Μην τοποθετείτε εμπόδια στις οπές αερισμού και βεβαιωθείτε ότι υπάρχει αρκετός ελεύθερος χώρος γύρω από το προϊόν. - Να μην χρησιμοποιείται κοντά σε καλοριφέρ, σόμπες και άλλες συσκευές που παράγουν θερμότητα, όπως ενισχυτές. - Το προϊόν να μην χρησιμοποιείται σε περιβάλλον με ζέστη. - Μην εκθέτετε το προϊόν σε άμεσο ηλιακό φως, γυμνές φλόγες ή θερμαντικά στοιχεία.

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία. - Μην χρησιμοποιείτε υγρά πάνω ή κοντά στο προϊόν. - Μην ρίχνετε νερό ή σταγόνες πάνω του.

• Μην προσπαθείτε να το συνδέσετε απευθείας σε μία πρίζα ρεύματος. Αυτό μπορεί να προκαλέσει βλάβη στον ψηφιακό δέκτη και σοβαρό τραυματισμό ή θάνατο.

• Μην χρησιμοποιείτε καλώδια επέκτασης για να συνδέσετε ένα δίσκο ash για να αποφύγετε σφάλματα εγγραφής/ανάγνωσης και DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 80 16-7-2019 12:50:1781 παρεμβολές.

• Το προϊόν αυτό μπορεί να περιλαμβάνει πολωμένη πρίζα σε κάποιες αγορές. Μην χρησιμοποιείτε τον ψηφιακό δέκτη αν το φις δεν ταιριάζει στην πρίζα σας και συμβουλευτείτε έναν ηλεκτρολόγο.

• Βεβαιωθείτε ότι το ηλεκτρικό καλώδιο δεν εμποδίζει και δεν είναι λυγισμένο κοντά στις συνδέσεις. Μην τρυπάτε το καλώδιο, μην το πατάτε και μην τοποθετείτε βαριά αντικείμενα πάνω στο καλώδιο.

• Το προϊόν αυτό περιλαμβάνει μέρη που δεν επιδιορθώνονται από τον χρήστη. Μην ανοίγετε το προϊόν.

• Το προϊόν πρέπει να επιδιορθωθεί από ένα ειδικευμένο προσωπικό όταν: - Έχει προκληθεί βλάβη στο προϊόν με οποιοδήποτε τρόπο, ειδικά το καλώδιο ρεύματος ή το φις. - Το προϊόν δεν λειτουργεί κανονικά. - Αν έχει χυθεί υγρό ή έχουν πέσει αντικείμενα πάνω στο προϊόν. - Το προϊόν έχει πέσει.

• Μην χρησιμοποιείτε ένα προϊόν με βλάβη. - Αντικαταστήστε αμέσως ένα χαλασμένη ή ελαττωματικό προϊόν.

• Αποσυνδέστε το προϊόν από το ρεύμα όπως και άλλες συσκευές αν προκύψει κάποιο πρόβλημα.

• Αποσυνδέστε το προϊόν από το ρεύμα κατά τη διάρκεια καταιγίδων με κεραυνών ή αν δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

• Καθαρίστε τον ψηφιακό δέκτη μόνο με ένα μαλακό καθαρό πανί. - Μην χρησιμοποιείτε προϊόντα καθαρισμού. Σύμβολα ασφάλειας στο προϊόν Το σύμβολο αυτό σημαίνει κίνδυνος ηλεκτροπληξίας όταν δεν τηρούνται οι οδηγίες του εγχειριδίου. Το σύμβολο αυτό σημαίνει ότι σημαντικές οδηγίες λειτουργίας και συντήρησης δίνονται σε αυτό το εγχειρίδιο. DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 81 16-7-2019 12:50:1782 Το προϊόν αυτό περιλαμβάνει διπλή μόνωση ανάμεσα σε επικίνδυνη τάση ρεύματος και τα μέρη στα οποία έχει πρόσβαση ο χρήστης. Για την επιδιόρθωση να χρησιμοποιούνται μόνο πανομοιότυπα ανταλλακτικά. Επίσης, ανατρέξτε στις πληροφορίες στην κάτω πλευρά του εγχειριδίου για πληροφορίες ηλεκτρικών μερών και ασφάλειας πριν την εγκατάσταση ή τη λειτουργία του προϊόντος. Εγκατάσταση Συνδέστε το προϊόν [βλέπε εικόνα D]

• Βεβαιωθείτε ότι η τάση της πρίζας σας ταιριάζει με την τάση που απαιτείται για τον προσαρμογέα.

• Αποσυνδέστε όλες τις συσκευές από το ρεύμα προτού πραγματοποιήσετε οποιαδήποτε σύνδεση.

• Συνδέστε στο τέλος το ρεύμα σε όλες τις συσκευές σας.

• Ενεργοποιήστε το προϊόν πατώντας A

• Βεβαιωθείτε ότι η τηλεόραση είναι στην σωστή θέση καναλιού

Την πρώτη φορά που ενεργοποιείτε τον ψηφιακό δέκτη, θα εμφανιστεί το κύριο

1. Ακολουθήστε τις οδηγίες στην οθόνη για να αλλάξετε τη Γλώσσα

και Χώρα/Περιοχή και επιβεβαιώστε με C

2. Επιλέξτε τις ρυθμίσεις βίντεο και επιβεβαιώστε.

Με αυτό επιστρέφετε στο κύριο μενού.

3. Χρησιμοποιείστε C

για να επιλέξετε το δορυφορικό πιάτο και τις ιδιότητές του.

για να μεταβείτε στο μενού αναζήτησης δορυφορικού πιάτου.

5. Επιλέξτε το δορυφορικό πιάτο της αναζήτησης.

6. Επιλέξτε ποια κανάλια θα αναζητήσετε.

• Το FTA σημαίνει το σήμα λαμβάνεται ελεύθερα. DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 82 16-7-2019 12:50:1783

• Αν επιλέξτε όχι, θα γίνει αναζήτηση για όλα τα κανάλια.

7. Επιλέξτε το είδος των καναλιών για αναζήτηση.

• Τηλεόραση και ραδιόφωνο

8. Επιλέξτε λειτουργία αναζήτησης.

9. Επιλέξτε «αναζήτηση» και πατήστε C

10. Μετά την επιβεβαίωση, δημιουργείται μία λίστα με τα διαθέσιμα

Τώρα μπορείτε να παρακολουθήσετε τηλεόραση.

Μπορείτε να επεξεργαστείτε όλες τις ρυθμίσεις σας από το μενού με C

Πλοηγηθείτε στο μενού με C qwhj

• Για κάποιες ρυθμίσεις απαιτείται ένας κωδικός πρόσβασης.

• Ο κωδικός πρόσβασης από προεπιλογή είναι 0000. Χαρακτηριστικά Συντονισμός Εύρος συχνότητας 950 - 2150 MHz Σύνθετη αντίσταση

75Ω μη εξισορροπημένο Επίπεδο σήματος

-65 ~ -25 dBm Ρυθμός συμβόλων 2 - 45 Mbps Ισχύς LNB 13/18 V, max 500 mA Αποδιαμόρφωση Αποδιαμορφωτής QPSK/8PSK FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10 Συνδέσεις LNB IN F ακροδέκτης AV Μίνι πρίζα AV (CVBS+L/R) HDMI HDMI DC IN 12 V DC 12 V, 1 A καλώδιο

DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 83 16-7-2019 12:50:1784 IR Αισθητήρας τηλεχειριστηρίου USB Σύνδεση με μονάδα USB 2.0 δίσκο ash RS-232 Για αναβάθμιση του

LAN Συνδεθείτε στο διαδίκτυο Ισχύς Μετασχηματιστής AC AC 100 - 240 V ~ 50 / 60 Hz Κατανάλωση ρεύματος Μεγ. 12 W Οθόνη Πρότυπα PAL/NTSC Ανάλυση PAL, NTSC, 720p, 1080i/p, , 480i/p 576i/p Αποκωδικοποίηση Aspect Ratio 4:3, 16:9 Βίντεο MPEG1. MPEG2, MPEG4/H.265 Ήχος MPEG1 Layer 1-3, MPEG2, AAC, HEAAC, Δεξιό–

Συμμόρφωση DVB-S ESI/EN 300421 DVB-T2
