BRUKSANVISNING DVBS2265BK NEDIS

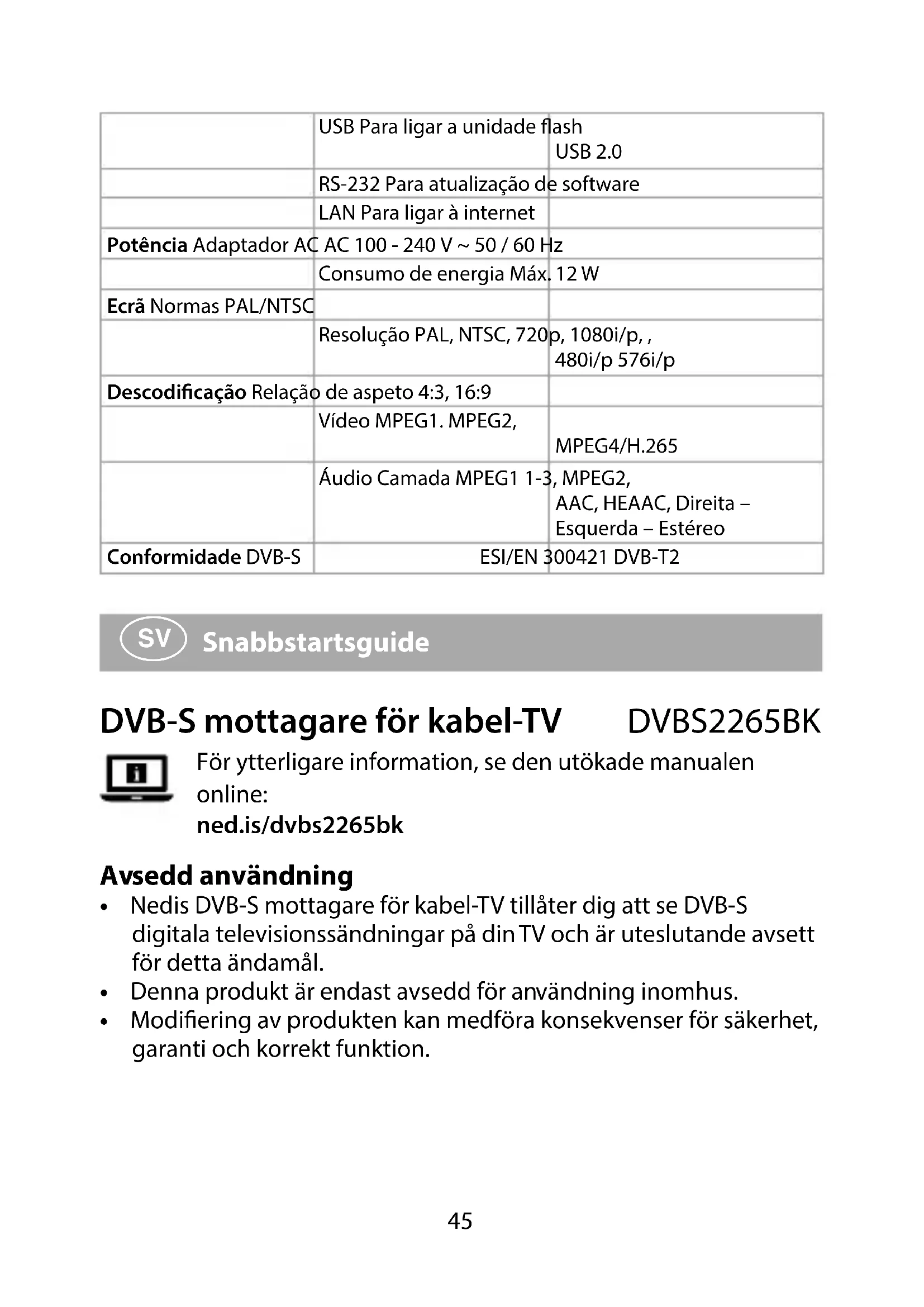

Snabbstartsguide DVB-S mottagare för kabel-TV DVBS2265BK För ytterligare information, se den utökade manualen online: ned.is/dvbs2265bk Avsedd användning

• Nedis DVB-S mottagare för kabel-TV tillåter dig att se DVB-S digitala televisionssändningar på din TV och är uteslutande avsett för detta ändamål.

• Denna produkt är endast avsedd för användning inomhus.

• Modiering av produkten kan medföra konsekvenser för säkerhet, garanti och korrekt funktion. DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 45 16-7-2019 12:50:1546 Dellista Frontpanel [se bild A]

Knapp för kanalbyte Kanal upp.

Kraftknapp Till-/frånströmbrytare. Baksida [se bild B]

USB-port USB anslutning för USB-minne (spela in/spela upp videoler).

RS-232 Serieport för uppgradering av den inbyggda programvaran.

LAN Anslutning för Ethernet-kabel (hemnätverk).

Slå på eller växla till standby-läge.

Snabbspolning bakåt.

Snabbspolning framåt.

Starta och pausera uppspelning.

Avbryt uppspelning eller inspelning.

Välj språk för undertitel.

Hoppa till en specik tid inom mediauppspelning.

Tystar och återställer audio.

Hoppa till föregående.

Växlar mellan Repetera i uppspelningsläge eller Välj satellit.

Genväg till Inspelningshandläggare.

Väljer audioläge eller språk.

Växla till den föregående granskade kanalen. Växla till den föregående granskade kanalen. DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 46 16-7-2019 12:50:1547

Visar beskrivning av nuvarande program.

Ställ in eller bekräfta. Om inte i menyer eller inställningar, OK öppnar kanallistan.

Lämnar nuvarande meny och återvänder till föregående meny.

Öppnar favoritmenyn.

Välj kanal eller inställning.

Växlar mellan TV och radio. Säkerhet Säkerhetsanvisningar - VARNING

• Använd produkten endast enligt anvisningarna i denna bruksanvisning.

• Säkerställ att produkten kan avge dess värme. - Blockera inte ventilationsöppningar, och säkerställ tillräckligt fritt utrymme runt produkten. - Använd inte produkten nära värmeelement, spisar eller andra värmealstrande apparater såsom förstärkare. - Använd inte produkten i heta miljöer. - Utsätt inte produkten för direkt solljus, öppen eld eller värme.

• Exponera inte produkten till vatten eller fukt. - Använd inte vätskor på eller nära produkten. - Undvik stänk och dropp.

• Försök inte att ansluta enheten direkt till ett eluttag. Detta kommer att permanent skada mottagaren för kabel-TV och kan resultera i svåra personskador eller dödsfall.

• Använd inte förlängningssladdar för att ansluta ett USB-minne för att undvika läs-/skrivfel och störning.

• Denna produkt kraftförsörjs via en nycklad stickkontakt på vissa marknader. Använd inte mottagaren för kabel-TV om stickkontakten inte passar i ditt eluttag och rådgör med en lokal elektriker.

• Säkerställ att nätsladden inte är i vägen och inte är böjd nära anslutningarna. Kläm inte nätsladden, trampa inte på den och placera inte tunga föremål på nätsladden.

• Denna produkt innehåller inga delar användaren som kan serva. DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 47 16-7-2019 12:50:1548 Öppna inte produkten.

• Låt kvalicerad servicepersonal serva produkten om: - Produkten är skadad på något sätt, speciellt nätsladden eller stickkontakten. - Produkten inte fungerar normalt. - Vätska har spillts eller föremål har fallit in i produkten. - Produkten har tappats.

• Använd inte en skadad produkt. - Byt omedelbart ut en skadad eller defekt produkt.

• Koppla bort produkten från eluttaget och annan utrustning i händelse av problem.

• Koppla bort produkten från eluttaget under åskväder eller om enheten inte kommer att användas under en längre tid.

• Rengör mottagaren för kabel-TV med endast en mjuk och ren trasa. - Använd inte rengöringsmedel. Säkerhetssymboler på produkten Denna symbol betyder risk för elchock om du inte efterlever anvisningarna i denna handbok. Denna symbol betyder att viktiga handhavande- och underhållsanvisningar nns i denna handbok. Produkten är försedd med dubbel isolering mellan farliga nätspänningar och delar som användaren kan komma i kontakt med. Använd endast identiska utbytesdelar vid service. Se även informationen på höljets undersida angående elektrisk och säkerhetsinformation före installation och handhavande av produkten. DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 48 16-7-2019 12:50:1549 Installation Anslut produkten [se bild D] - FÖRSIKTIGHET

• Säkerställ att spänningen i ditt eluttag överensstämmer med den spänning som nätadaptern arbetar med.

• Koppla bort alla enheter från nätspänningen innan du ansluter en kabel.

• Anslut till sist alla dina enheter till nätspänningen. Inställning

• Slå på produkten genom att trycka på A

• Säkerställ att din TV är inställd till rätt ingångskanal. Första gången du slår på din mottagare för kabel-TV visas huvudmenyn.

1. Följ anvisningarna på skärmen för att byta språket och land/

region och bekräfta med C

2. Välj videoinställningar och bekräfta.

Tar dig tillbaka till huvudmenyn.

för att välja satelliten och dess egenskaper.

för att öppna satellitsökmenyn.

5. Välj den satellit som ska sökas.

6. Välj vilka kanaler att skanna efter.

• FTA betyder Free To Air (Fri att sändas).

• Om du väljer No kommer alla kanaler att skannas.

7. Välj den typ av kanaler som ska skannas.

8. Välj skanningsläge.

9. Välj ”Search” (“Sök”) och tryck på C

10. Efter bekräftelse upprättas en lista med tillgängliga kanaler.

Du är nu klar att se på TV. DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 49 16-7-2019 12:50:1550

Alla utförda inställningar kan redigeras genom att öppna menyn med C

Navigera i menyn med C qwhj

• Vissa inställningar kräver ett lösenord.

• Det fabriksinställda lösenordet är 0000. Specikationer Mottagare Frekvensområde 950 - 2150 MHz Ingångsimpedans 75Ω obalanserat Signalens ingångsnivå -65 ~ -25 dBm Symbolhastighet 2 - 45 Mbps LNB-eekt 13/18 V, max 500 mA Demodulering Demodulator QPSK/8PSK FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10 Anslutningar LNB IN F-kontakt AV Mini AV-intag (CVBS+V/H) HDMI HDMI DC IN 12 V 12 VDC, 1 A nätadapter IR Fjärrkontrollsensor USB Anslut USB 2.0 USB-minne RS-232 För uppgradering av programvara LAN Anslut till internet Eekt AC-adapter AC 100 - 240 V ~ 50 / 60 Hz Strömförbrukning Max 12 W Display Standarder PAL/NTSC Upplösning PAL, NTSC, 720p, 1080i/p, , 480i/p 576i/p Avkodning Bildförhållande 4:3, 16:9 Video MPEG1. MPEG2, MPEG4/H.265 DVBS2265BK__MAN_COMP_0719_(19314 1422)_85x120_booklet_V03.indd 50 16-7-2019 12:50:1551 Audio MPEG1 lager 1-3, MPEG2, AAC, HEAAC, Höger – Vänster – Stereo Efterlevnad DVB-S ESI/EN 300421 DVB-T2
