MANUALE UTENTE DVBS2265BK NEDIS

IT Guida rapida all'avvio 28

Guida rapida all'avvio

Set top box DVB-S

DVBS2265BK

Per maggiori informazioni vedere il manuale esteso online:ned.is/dvbs2265bk

Uso previsto

• Il set top box Nedis DVB-S consente di ricevere le trasmissioni televisive digitali DVB-S sulla propria TV ed è inteso esclusivamente a tale scopo.
  Il prodotto è inteso solo per utilizzato in interni.
• Eventuali modifiche al prodotto possono comportare consequences per la sicurezza, la garanzia e il corretto funzionamento.

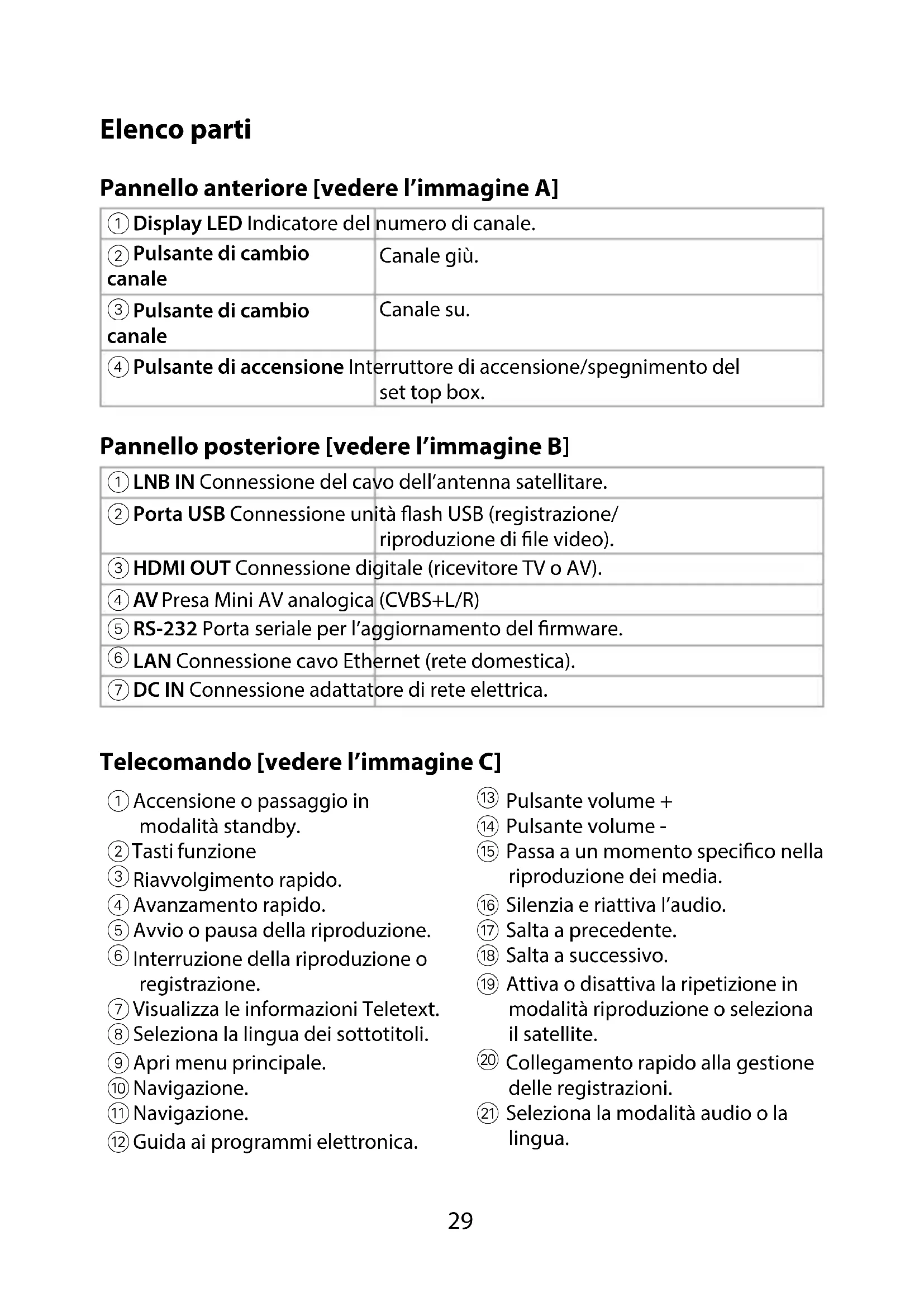

Elenco parti

Pannello anteriore [vedere l'immagine A]

①Display LED Indicatore del	Numero di canale.
②Pulsante dichio canale	Canale giù.
③Pulsante dichio canale	Canale su.
④Pulsante di accensione Interruttore di accensione/spegnimento del set top box.

Pannello posteriore [vedere l'immagine B]

① LNB IN Connessione del cavo dell'antenna satellitare.

② Porta USB Connessione unità flash USB (registration/ riproduzione di file video).

③ HDMI OUT Connessione digitale (ricevitore TV o AV).

④ AV Presa Mini AV analogica (CVBS+L/R)

⑤ RS-232 Porta serialle per l'aggiornamento del firmware.

⑥ LAN Connessione cavo Ethernet (rete domestica).

⑦ DC IN Connessione adattatore di rete elettrica.

Telecomando [vedere l'immagine C]

① Accensiono o passaggio in modalità standby.
② Tasti funzione
③ Riavolgimento rapido.
④ Avanzamento rapido.
⑤ Avvio o pausa della riproduzione.
⑥ Interruzione della riproduzione o registrazione.
⑦ Visualizza le informazioni Teletext.
(8) Selezione la lingua dei sottotitoli.
⑨ Apriminuoprincipale.
⑩ Navigazione.
① Navigazione.
Guida ai programmi elettronica.

13 Pulsante volume +
(14) Pulsante volume -
15 Passa a un momento specifico nella riproduzione dei media.
⑥ Silenzia e riattiva l'audio.
⑦ Salta a precedente.
⑧ Salta a successivo.
19 Attiva o disattiva la ripetizione in modalità riproduzione o selezione il satellite.
20 Collegamento rapido alla gestione delle registrazioni.
(21) Selezione la modalità audio o la lingua.

Passa al canale visualizzato in precedenza.
Passa al canale visualizzato in precedenza.
② Mostra una descrizione del programma attuale.
② Imposta o confirma.

Se non ci si trovava nei menu o nelle impostazioni, OK après l'elenco dei canali.

25 Navigazione.
②6 Navigazione.
②7 Esce dal menu attuale o ritorna al menu precedente.
28 Canale su.
29 Canale giu.
30 Mostra il menu dei preferiti.
③1 Registra il programma attuale.
③ 2 Selezione il canale o l'impostazione.
33 Alterna fra TV e radio.

Sicurezza

Istruzioni di sicurezza

ATTENZIONE

• Utilizzare il prodotto solo come descripto nel presente manuale.
• Assicurarsi che il prodotto sia in grado di dissipare il calore.

-Non ostruire le aperture di ventilazione e assicurarsi che vi sia spazio a sufficientza intorno al prodotto.
-Non utilizzato accanto a radiatori, stufe e altri appearecchi generatori di calore, come gli amplificatori.
-Nonutilizzare in ambienti caldi.

• Non esporre il prodotto alla luce diretta del sole, a fiamme libero o al calore.
  Non esporre il prodotto all'acqua o all'umidità.

-Nonutilizzareliquidi sopra o'accanto al prodotto.

-Evitare spruzzi esgocciolii.

• Non cercare di collegare direttamente alla presa elettrica di rete. Questo danneggia permanentemente il set top box e più causare infortuni gravi o letali.
• Non utilizzato prolonghe per collegare un'unità flash per evitare errorsi di scrittura/lettura e interferenze.
• In alcuni mercati, quello prodotto è alimentato da una spina di alimentazione polarizzante. Non utilizzato il set top box se la spina di alimentazione non si insertisce nella presa di corrente di rete e consultare un elettricista locale.
• Assicurarsi che il cavo elettrico non crei intralcio e non sia piegato in prossimità delle connessioni. Non schiacciare il cavo, non

camminare su diesso e non appoggiarvi oggetti pesanti.

• Questo prodotto non contiene alcuna parte che può essere soppostà a manutenzione da parte dell'utente. Non aprire il prodotto.
• Far sottoporre il prodotto a manutenzione da parte di personale qualificato quando:

-Il prodotto è stato danneggiato in un qualsiasi modo, in particolare il cavo di alimentazione o la spina.

-Il prodotto non funziona normalmente.

-Sono stati versati dei liquidi o sono caduti degli oggetti sul prodotto.

-Il prodotto è stato lasciato cadere.

• Non utilizzato un prodotto danneggiato.
  -Sostituire immediatamente un prodotto danneggiato o difettoso.
• Scollegare il prodotto alla presa elettrica e da altre apparecchiature se si verificano problemi.
• Scollegare il prodotto alla presa elettrica durante temporali o prima di periodi di inutilizzo prolongati.
• Pulire il set top box solo con un panno morbido e pulito.

-Nonutilizzaredetergenti.

Simboli di sicurezza sul prodotto

Questo symbolo indica il rischio di scosse elettriche se non si osservano le istruzioni nel presente manuale.

Questo symbolo indica che nel presente manuale sono fornite importanti istruzioni di funzionamento e manutenzione.

Il prodotto incorpora un doppio isolamento fra la tensione di rete pericolosa e le parti accessibili all'utente. Durante la manutenzione, utilizzare solo parti di ricambio identiche.

Inoltrefare riferimento alle informazioni elettriche e di sicurezza sul fondo della custodia prima dell'installazione o dell'utilizzo del prodotto.

Installazione

Collegamento del prodotto [vedere l'immagine D]

AVVERTENZA

• Assicurarsi che la tensione della presa di corrente di rete corrisponda alla tensione richiesta dall'adattatore.
• Scollegare tutti i dispositivi nella rete prima di effettuare qualiasi connessione.
• Collegare l'alimentazione di tutti i dispositivi per ultima.

Impostazione

• Accendere il prodotto premendo A ④ / C①
• Assicurarsi che la TV sia sintonizzata sul canale di ingresso corretto.

La prima volta che si accende il set top box viene visualizzato il menu principale.

1.Seguire le istruzioni sullo schermo perambiare la lingua e il paese/la regione e confermare con C24.
2. Scegliere le impostazioni video e confermare.

Questo riporta al menu principale.

1. Utilizzare C¹¹ e C²⁵ per selezionare il satellite e le sue proprieta.
2. Premere C ② per accedere al menu di ricerca del satellite.
3. Selezionare il satellite da cercare.
4. Scegliere per quali canali eseguire la scansione.

FTA indica Free To Air (canali in chiaro).
- Se si scegli No, verrà eseguita la scansione di tutti i canali.
7. Scegliere di quale tipo di canali verrà effettuata la scansione.
TVeradio
- Solo TV
- Solo radio

1. Selezionare la modalità di scansione.

Cieca
- Completa

1. Selezionare "Cerca" e premere C24.
2. Una volta confermato, verrà创建工作 un elenco di tutti i canali disponibili.

Ora è possibile guardare la TV.

Tutte le impostazioni effettuate possono essere modificate andando al menu con C⑨.

Navigare nel menu con C⑩⑪②5②6.

Password

• Per alcune impostazioni è necessaria una password.
• La password predefinita è 0000.

Specifiche

Sintonizzatore Intervallo di frequenza 950 - 2150 MHz

Demodulazione Demodulatore QPSK/8PSK

Connessioni LNB IN Connettore F

Potenza Adattatore CA AC 100 - 240 V ~ 50 / 60 Hz

Display Standard PAL/NTSC

Decodifica Rapporto d'aspetto 4:3, 16:9

	Video MPEG1. MPEG2,	MPEG4/H.265
	Audio MPEG1 Layer 1-3, MPEG2, AAC, HEAAC, Destro - Sinistro - Stereo
Conformità DVB-S ESI/EN 300421 DVB-T2
