Tipo di prodotto	Ricevitore DVB-T2
Marca	Nedis
Modello	DVBT2265BK
Gamma di frequenze del sintonizzatore	474 - 858 MHz
Impedenza d'ingresso	75 Ω sbilanciato
Livello di ingresso del segnale	-65 ~ -25 dBm
Tasso di simbolo	2 - 45 Ms/s
Demodulazione	QPSK/8PSK
FEC	1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10
Connettori	RF IN, RF OUT, SCART, HDMI, LAN, USB, DC IN
Alimentazione	12 V CC, 1 A
Consumo elettrico	Max. 8 W
Risoluzioni video	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Rapporto d'aspetto	4:3, 16:9
Formati video	MPEG2, MPEG4/H.265
Formati audio	MPEG2 layer I & II (Destra/Sinistra/Stereo)
Norme	DVB-T, DVB-T2 (ESI/EN 300421)
Funzioni principali	Ricezione TNT, registrazione USB, riproduzione multimediale, guida programmi
Sicurezza	Doppio isolamento, non aprire, scollegare prima della pulizia
Manutenzione e pulizia	Panno morbido e pulito, nessun detergente
Password predefinita	0000

Domande frequenti - DVBT2265BK NEDIS

Come installare il decoder Nedis DVBT2265BK ?

Collegate l'antenna all'ingresso RF IN, collegate il decoder al televisore tramite HDMI o SCART, quindi collegate l'alimentatore a DC IN. Accendete il decoder e seguite la procedura guidata per scegliere la lingua, il paese e avviare la ricerca dei canali.

Come cercare i canali sul DVBT2265BK ?

Al primo accensione, il menu di ricerca appare automaticamente. Se desiderate effettuare una nuova ricerca, andate nel menu Installazione e poi Ricerca automatica. Scegliete FTA (Free To Air) per i canali gratuiti o No per tutti i canali, e confermate con OK.

Cosa fare se non viene trovato nessun canale ?

Verificate che l'antenna sia correttamente collegata e orientata. Assicuratevi che il paese selezionato nel menu corrisponda alla vostra località. Potete anche provare una ricerca manuale inserendo la frequenza del vostro trasmettitore locale.

Come utilizzare la funzione di registrazione USB ?

Collegate una chiavetta USB (o disco rigido) alla porta USB sul pannello anteriore. Mentre guardate un canale, premete il tasto Registra sul telecomando. Per programmare una registrazione, utilizzate la Guida elettronica dei programmi (EPG) o il menu Timer.

Cosa significa FTA nelle impostazioni di ricerca ?

FTA significa Free To Air, ovvero i canali in chiaro non criptati. Se scegliete Sì, verranno cercati solo i canali gratuiti. Se scegliete No, verranno scansionati tutti i canali (inclusi quelli criptati), ma i canali a pagamento non saranno visibili senza abbonamento.

Come reimpostare la password del decoder ?

La password predefinita è 0000. Se l'avete modificata e dimenticata, non è possibile reimpostarla facilmente. Consultate il manuale dettagliato online (ned.is/dvbt2265bk) o contattate il supporto Nedis per una procedura specifica.

Posso collegare il decoder a Internet ?

Sì, il decoder ha una porta LAN sul retro per una connessione Ethernet cablata. Ciò consente l'accesso a servizi interattivi (se disponibili) e l'aggiornamento del software. Non è presente Wi-Fi integrato.

Cosa fare se l'immagine è a scatti o si blocca ?

Verificate la qualità del segnale: andate nel menu Informazioni per vedere la potenza e la qualità del segnale. Se è bassa, riorientate l'antenna o utilizzate un amplificatore. Assicuratevi anche che il cavo HDMI sia ben collegato e che la risoluzione video (es. 1080p) sia compatibile con il vostro televisore.

Come pulire il decoder DVBT2265BK ?

Scollegate l'apparecchio dalla presa di corrente prima di qualsiasi pulizia. Utilizzate un panno morbido e pulito leggermente umido (non bagnato) per pulire la superficie. Non utilizzare mai prodotti di pulizia, solventi o abrasivi. Non lasciate penetrare liquidi all'interno.

Posso utilizzare un disco rigido esterno con la porta USB ?

Sì, potete collegare un disco rigido esterno alla porta USB per la registrazione e la riproduzione di file multimediali. Attenzione: il disco rigido deve essere formattato in FAT32 o NTFS e non deve consumare più di 500 mA (la porta USB fornisce alimentazione limitata). Evitate prolunghe USB per evitare errori di lettura/scrittura.

MANUALE UTENTE DVBT2265BK NEDIS

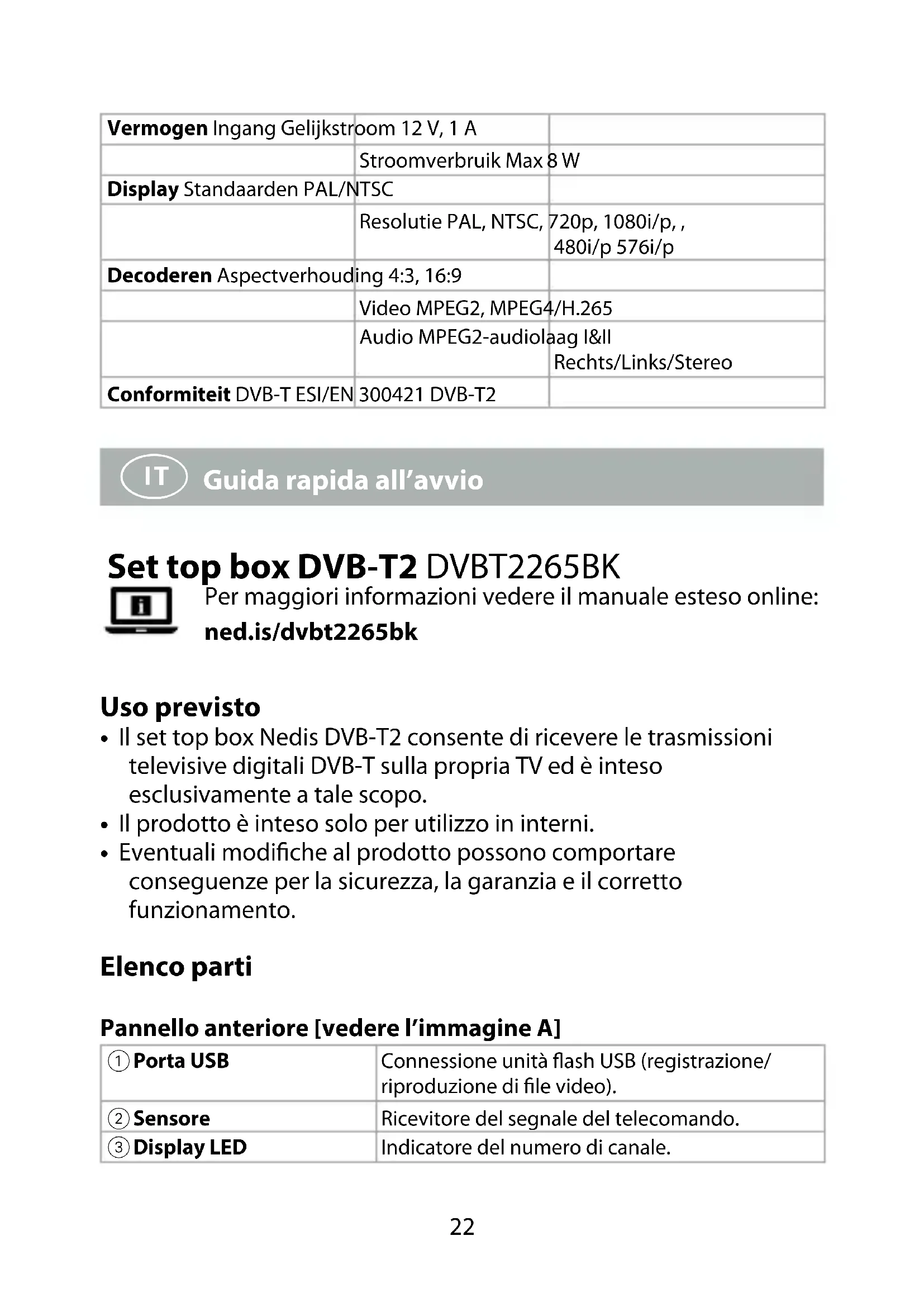

IT Guida rapida all'avvio 22

Guida rapida all'avvio

Set top box DVB-T2 DVBT2265BK

Per maggiori informazioni vedere il manuale esteso online: ned.is/dvbt2265bk

Uso previsto

• Il set top box Nedis DVB-T2 consente di ricevere le trasmissioni televisive digitali DVB-T sulla propria TV ed è inteso esclusivamente a tale scopo.
• Il prodotto è inteso solo per utilizzo in interni.
• Eventuali modifiche al prodotto possono comportare conseguenze per la sicurezza, la garanzia e il corretto funzionamento.

Elenco parti

Pannello anteriore [vedere l'immagine A]

1 Porta USB	Connessione unità flash USB (registrazione/ riproduzione di file video).
2 Sensore	Ricevitore del segnale del telecomando.
3 Display LED	Indicatore del numero di canale.
4 Pulsante di accensione Interruttore di accensione/spegnimento del set top box.
5 Pulsante di cambio canale	Canale giù.
6 Pulsante di cambio canale	Canale su.

Pannello posteriore [vedere l'immagine B]

1 RF IN Connessione cavo antenna.

2 RF OUT Connessione duplicatore di segnale in ingresso (da RF IN a un altro dispositivo).

3 LAN Connessione cavo Ethernet (rete domestica).

4 HDMI OUT Connessione digitale (ricevitore TV o AV).

5 SCART OUT Connessione TV analogica.

6 DC IN Connessione adattatore di rete elettrica.

Sicurezza

Istruzioni di sicurezza

ATTENZIONE

• Utilizzare il prodotto solo come descritto nel presente manuale.
  • Assicurarsi che il prodotto sia in grado di dissipare il calore.

-Non ostruire le aperture di ventilazione e assicurarsi che vi sia spazio a sufficienza intorno al prodotto.

-Non utilizzare accanto a radiatori, stufe e altri apparecchi generatori di calore, come gli amplificatori.
-Non utilizzare in ambienti caldi.

- Non esporre il prodotto alla luce diretta del sole, a fiamme libere o al calore.

- Non esporre il prodotto all'acqua o all'umidità.

-Non utilizzare liquidi sopra o accanto al prodotto.

-Evitare spruzzi e sgocciolii.

- Non cercare di collegare direttamente alla presa elettrica di rete. Questo danneggia permanentemente il set top box e può causare infortuni gravi o letali.

• Non utilizzare prolunghe per collegare un'unità flash per evitare errori di scrittura/lettura e interferenze.
• In alcuni mercati, questo prodotto è alimentato da una spina di alimentazione polarizzante. Non utilizzare il set top box se la spina di alimentazione non si inserisce nella presa di corrente di rete e consultare un elettricista locale.
• Assicurarsi che il cavo elettrico non crei intralcio e non sia piegato in prossimità delle connessioni. Non schiacciare il cavo, non camminare su di esso e non appoggiarvi oggetti pesanti.
• Questo prodotto non contiene alcuna parte che può essere sottoposta a manutenzione da parte dell'utente. Non aprire il prodotto.
• Far sottoporre il prodotto a manutenzione da parte di personale qualificato quando:
  -Il prodotto è stato danneggiato in un qualsiasi modo, in particolare il cavo di alimentazione o la spina.
  -Il prodotto non funziona normalmente.
  -Sono stati versati dei liquidi o sono caduti degli oggetti sul prodotto.
  -Il prodotto è stato lasciato cadere.
  • Non utilizzare un prodotto danneggiato.
  -Sostituire immediatamente un prodotto danneggiato o difettoso.
• Scollegare il prodotto dalla presa elettrica e da altre apparecchiature se si verificano problemi.
• Scollegare il prodotto dalla presa elettrica durante temporali o prima di periodi di inutilizzo prolungati.
• Pulire il set top box solo con un panno morbido e pulito.
  -Non utilizzare detergenti.

Simboli di sicurezza sul prodotto

Questo simbolo indica il rischio di scosse elettriche se non si osservano le istruzioni nel presente manuale.

Questo simbolo indica che nel presente manuale sono fornite importanti istruzioni di funzionamento e manutenzione.

Il prodotto incorpora un doppio isolamento fra la tensione di rete pericolosa e le parti accessibili all'utente. Durante la manutenzione, utilizzare solo parti di ricambio identiche.

Inoltre fare riferimento alle informazioni elettriche e di sicurezza sul fondo della custodia prima dell'installazione o dell'utilizzo del prodotto.

Collegamento del prodotto [vedere l'immagine C]

AVVERTENZA

• Assicurarsi che la tensione della presa di corrente di rete corrisponda alla tensione richiesta dall'adattatore.
• Scollegare tutti i dispositivi dalla rete prima di effettuare qualsiasi connessione.
• Collegare l'alimentazione di tutti i dispositivi per ultima.

Impostazione

• Accendere il prodotto premendo A ④/C①.
• Assicurarsi che la TV sia sintonizzata sul canale di ingresso corretto.

La prima volta che si accende il set top box viene visualizzato il menu principale.

1. Seguire le istruzioni sullo schermo per cambiare la lingua e il paese/la regione e confermare con OK.
2. Scegliere le impostazioni video e confermare.

3. Scegliere per quali canali eseguire la scansione.

4. FTA indica Free To Air (canali in chiaro).

5. Se si sceglie No, verrà eseguita la scansione di tutti i canali.
6. Una volta confermato, verrà creato un elenco di tutti i canali disponibili.

Ora è possibile guardare la TV.

Tutte le impostazioni che fai possono essere modificate andando al menu.

Password

• Per alcune impostazioni è necessaria una password.
• La password predefinita è 0000.

Specifiche

Sintonizzatore Intervallo di frequenza		474 - 858 MHz
	Impedenza in ingresso	75Ω non bilanciata
	Livello di segnale in ingresso	-65 ~ -25 dBm
	Tasso di simbolo 2 - 45 Mbps
	Potenza LNB 13/5 V, max 500 mA
Demodulazione Demodulatore QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Connessioni RF IN Connettore IEC
	RF OUT Connettore IEC
	Scart TV Composito TV (CVBS),Audio L/R
	HDMI HDMI
Potenza Ingresso	CC 12 V, 1 A
	Consumo di corrente	Max 8 W
Display	Standard	PAL/NTSC
	Risoluzione	PAL, NTSC, 720p, 1080i/p, , 480i/p 576i/p
Decodifica	Rapporto d'aspetto	4:3, 16:9
	Video	MPEG2, MPEG4/H.265
	Audio	MPEG2 Audio Layer I&II Destro/Sinistro/Stereo
Conformità	DVB-T	ESI/EN 300421 DVB-T2
