Produkttyp	DVB-S Satellitenempfänger
Marke	Nedis
Modell	DVBS2265BK
Stromversorgung	Netzteil 12 V DC 1 A, Eingang 100-240 V~50/60 Hz
Stromverbrauch	Max. 12 W
Tuner	950-2150 MHz, Impedanz 75 Ω, Eingangspegel -65 ~ -25 dBm
Demodulation	QPSK/8PSK, FEC 1/2 ~ 9/10
Anschlüsse	LNB-Eingang (F), HDMI, Mini-AV (CVBS+G/D), USB 2.0, LAN, RS-232, DC IN
Videoformate	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Video-Codecs	MPEG-1, MPEG-2, MPEG-4/H.264, H.265
Audio-Codecs	MPEG-1 Layer 1-3, MPEG-2, AAC, HE-AAC, Stereo
Seitenverhältnis	4:3, 16:9
Hauptfunktionen	Digitaler TV-Empfang DVB-S, USB-Aufnahme und -Wiedergabe, elektronischer Programmführer (EPG), Videotext, Favoritenliste, Blind-/Vollsuche
Fernbedienung	Infrarot mit Zifferntasten, Navigation, Lautstärke, Stummschaltung usw.
Frontdisplay	LED-Anzeige der Kanalnummer
Schutz	Doppelte Isolierung, nicht öffnen, nicht Wasser oder Hitze aussetzen
Wartung	Mit einem weichen, trockenen Tuch reinigen, keine Reinigungsmittel verwenden
Betriebstemperatur	Nur für den Innenbereich, Wärmequellen vermeiden

Häufig gestellte Fragen - DVBS2265BK NEDIS

Wie schließe ich den Receiver an meinen Fernseher an?

Verwenden Sie ein HDMI-Kabel vom Gerät (HDMI OUT) zum Fernseher. Sie können auch den Mini-AV-Anschluss (CVBS+G/D) mit einem entsprechenden Adapter verwenden, wenn Ihr Fernseher kein HDMI hat.

Wie starte ich die Sendersuche?

Schalten Sie den Receiver ein, gehen Sie mit der Taste MENU ins Menü, wählen Sie den Satelliten aus und dann Suche. Sie können zwischen Blind und Voll wählen. Bestätigen Sie mit OK.

Was ist das Standard-Passwort?

Das Standard-Passwort ist 0000. Es wird für einige geschützte Einstellungen abgefragt.

Kann ich mit diesem Receiver Sendungen aufnehmen?

Ja, schließen Sie einen USB-Stick an den USB-Anschluss an (vorne oder hinten je nach Modell). Drücken Sie die REC-Taste auf der Fernbedienung, um die aktuelle Sendung aufzunehmen. Stellen Sie sicher, dass der Stick im FAT32-Format formatiert ist.

Wie aktualisiere ich die Software?

Schließen Sie ein serielles Kabel an den RS-232-Anschluss an und befolgen Sie das Verfahren in der vollständigen Online-Anleitung. Ein Update per USB ist ebenfalls möglich.

Was tun, wenn ich kein Signal empfange?

Überprüfen Sie, ob die Satellitenschüssel richtig ausgerichtet ist und das Kabel fest am LNB IN angeschlossen ist. Stellen Sie sicher, dass der ausgewählte Satellit zu Ihrer Installation passt. Sie können auch den Signalpegel im Installationsmenü überprüfen.

Wie verwende ich die Fernbedienung?

Legen Sie zwei AAA-Batterien (nicht im Lieferumfang) in das Batteriefach ein. Richten Sie die Fernbedienung auf den Infrarotsensor des Receivers. Verwenden Sie die Tasten zum Navigieren, Kanalwechsel, Lautstärkeeinstellung usw.

Kann ich verschlüsselte Sender sehen?

Dieser Receiver ist für Free-to-Air-Sender (FTA) ausgelegt. Er verfügt über kein CI-Modul oder Kartenlesegerät. Für verschlüsselte Sender benötigen Sie einen entsprechenden Decoder.

Wie wechsle ich zwischen TV und Radio?

Drücken Sie die Taste TV/RADIO (Nummer 33 auf der Fernbedienung), um zwischen TV- und Radiomodus umzuschalten.

Wird der Receiver heiß?

Eine leichte Erwärmung ist normal. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind und rund um das Gerät mindestens 10 cm Freiraum vorhanden ist. Stellen Sie es nicht auf einen Verstärker oder in die Nähe einer Wärmequelle.

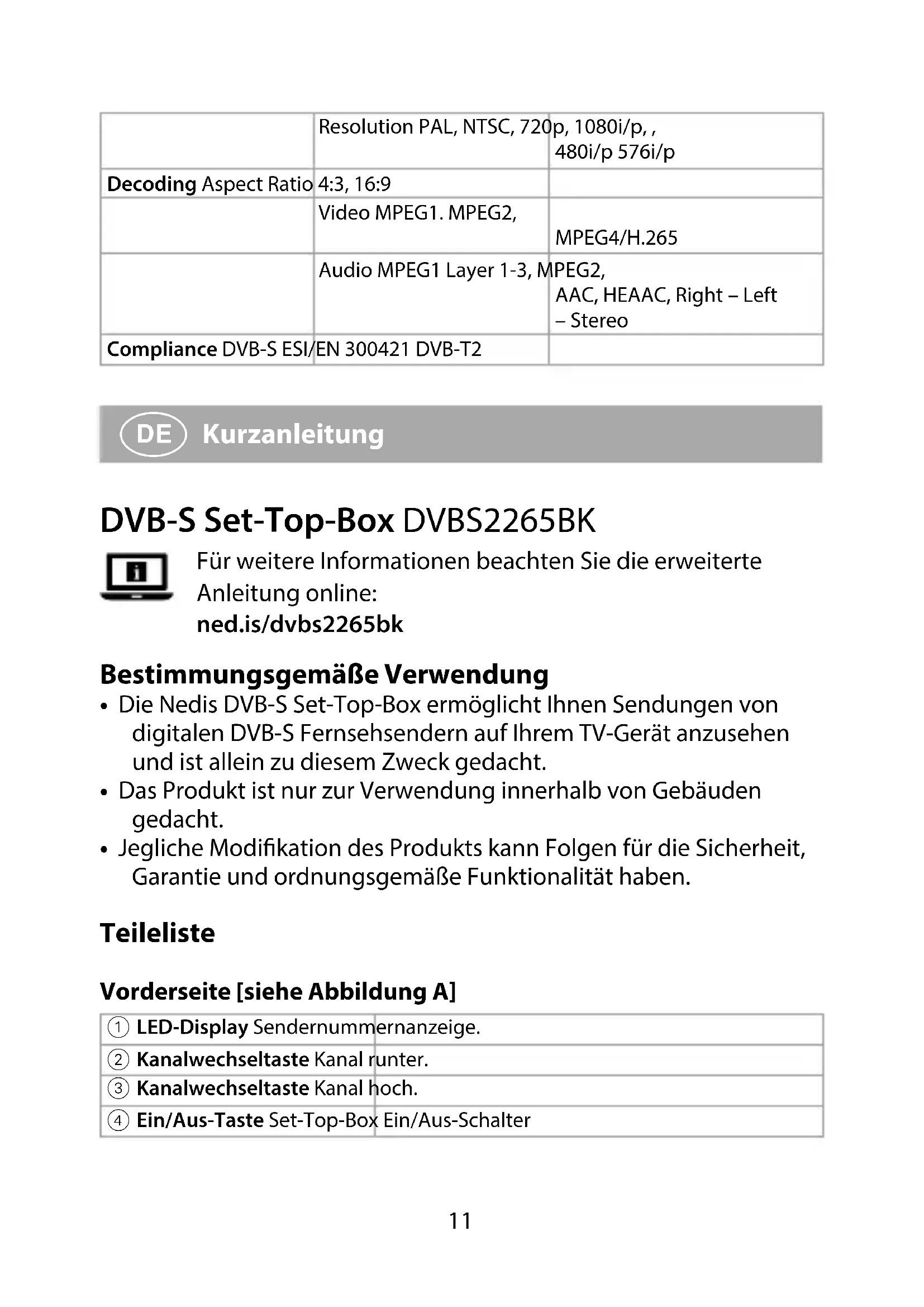

BEDIENUNGSANLEITUNG DVBS2265BK NEDIS

Für weitere Informationen beachten Sie die erweiterte

Anleitung online:

ned.is/dvbs2265bk

Bestimmungsgemäß Verwendung

Die Nedis DVB-S Set-Top-Box ermitteligt Ihnen Sendungen von digitalen DVB-S Fernsehsenden auf Ihrtem TV-Gerät anzusehen und ist allein zu diesen Zweck gedacht.
- Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.
- Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäß Funktionalität haben.

Teileliste

Vorderseite [siehe Abbildung A]

① LED-Display Sendernummernanzeige.
② Kanalwechseltaste Kanal runter.
③ Kanalwechseltaste Kanal hoch.
④ Ein/Aus-Taste Set-Top-Box Ein/Aus-Schalter

Rückseite [siehe Abbildung B]

① LNB IN Anschluss für Satellitenschlüsselkabel.

② USB Anschluss Anschluss für USB-Flash-Laufwerk (Aufnahme/Wiedergabe von Videodateien).

③ HDMI OUT Digitalanschluss (TV-Gerät oder AV-Receiver).

④ AV Analog Mini AV-Anschluss (CVBS+L/R)

⑤ RS-232 Serifelle Schnittstelle für Firmware-Upgrades.

⑥ LAN Ethernetkabelanschluss (Heimnetzwerk).

⑦ DC IN Netzteilanschluss.

Fernbedienung [siehe Abbildung C]

① Einschalten oder in Energiesparmodus versetzen.
② Funktionstasten.
③ Schnell zurücksplen.
④ Schnell vorspulen.
⑤ Wiedergabe starten oder pausieren.
⑥ Wiedergabe oder Aufzeichnung stoppen.
⑦ Zeigt Teletextinformationen an.
(8) Untertitelsprache auswahlen.
Hauptmenü offen.
⑩ Navigation.
⑪ Navigation.
⑫ Elektronische Programmzeitschrift.
(13) Lautstärke+ Taste
⑭ Lautstärke-Taste
⑤ Springt zu einem bestimmten Zeitpunkt bei Medienwiedergabe.
⑥ Audio stummschalten und Stummschaltung aufheben.
① Zurück springen.
Vorspringen.
Schaltet die Wiederholung im Wiedergabemodus um oder wählten den Satelliten.

20 Kurzwahl für Aufnahme-Manager.
(21) Wahlt den Audiomodus oder die Sprache.
Zum zuvor angesehenen Sender zurückkehren.

Zum zuvor angesehenen Sender zurückkehren.

23 Zeigt eine Beschreibung der aktuellen Sendung.
② 4 Einstellen oder bestätigen. Außerhalb der Menüs oder Einstellungen öffnet OK die Senderliste.
②5 Navigation.
(26) Navigation.
27 Beendet das aktuelle Menu oder kehrt in das vorherige Menu zurück.
28 Kanal hoch.
② Kanal runter.
30 Zeigt das Favoritenmenü.
③ 1 Aktuelle Sendung aufnehmen.
③ Senderwahl oder Einstellung.
③ Umschalten zwischen TV und Radio.

Sicherheit

Sicherheitshinweise

AWARNUNG

• Verwenden Sie das Produkt nur wie in dieser Anleitung beschreiben.

• Stellen Sie sicher, dass das Produkt die erzeugte Wärme abstrahlen kann.

-Blockieren Sie keine Belüftungsschlitze und sorgen Sie dazu, dass das Produkt ausreichend Freiraum hat.

• Stellen Sie es nicht in der Höhe von Heizungen, Öfen und anderen Geräten, die Wärmequellen sein konnen auf wie z. B. Verständner.

-Nicht in bereits Umgebungen verwenden.

• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, offen den Flammen oder Hitze aus.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

-Keine Flüssigkeiten auf oder in der Nähe des Produkts verwenden.

-Achtung vor Spritzern und Tropfwasser.

• Keine direkte Verbindung mit einer Netzsteckdose herstellen. Dadurch wird die Set-Top-Box permanent beschädigt und dies kann zu schweren Verletzungen bis hin zum Tod führen.

• Verwenden Sie keine Verlängerungskabel, um ein Flash-Laufwerk anzuschreiben, um Lese-/Schreibfehler sowie Störungen auszuschreiben.

• Dieses Produkt wird auf einigen Märkten mit einem polarisierenden Netzstecker betrieben. Verwenden Sie die Set-Top-Box nicht, wenn der Netzstecker nicht zu ihrer Steckdose passst und konsultieren Sie einen Elektriker.

• Stellen Sie sicher, dass das Stromkabel nicht im Weg ist und an den Anschlüssen nicht geknigt wird. Stechen Sie nicht in das Kabel, laufen Sie nicht darüber und stellen Sie keine schweren Gegenstände auf das Kabel.

• Dieses Produkt enthalt keine vom Benutzer zu wartenden Teile. Öffnen Sie das Produkt nicht.

• Lassen Sie das Produkt von einem ausgebildeten Techniker warten, falls:

-das Produkt auf irgendeine Art beschädigt wurde, besonders das

Netzkabel oder der Netzstecker.

-das Produkt nicht normal Funktioniert.

-Flüssigkeiten über das Produkt gelaufen sind oder Gegenstände darauf auf gefallen sind.

-das Produkt fallengelassen wurde.

• Verwenden Sie keinesfalls ein beschädigtes Produkt.
  -Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Trennen Sie das Produkt vom Stromanschluss und anderer Ausrüstung, falls Probleme aufreten.
• Trennen Sie das Produkt bei Gewittern oder vor längeren Zeiträumen, in denen es nicht verwendet wird, vom Stromanschluss.
• Reinigen Sie die Set-Top-Box mit einem weichen sauberen Tuch.
• Verwenden Sie keine Reinigungsmittel.

Sicherheitssymbole auf dem Produkt

Dieses Symbol weist auf das Risiko für einen Stromschlag hin, wenn die Anweisungen in dieser Anleitung nicht befolgt werden.

Dieses Symbol weist daraufhin, dass wichtige Bedien- und Wartungsanweisungen in dieser Anleitung enthalten sind.

Das Produkt verfügt über eine doppelte Isolierung zwischen gefährlicher Netzspannung und den für den Benutzer zugänglichen Teilen. Verwenden Sie bei Wartungsarbeiten nur identische Ersatzteile.

Beachten Sie auch die elektrischen Hinweise sowie die Sicherheitshinweise auf der Unterseite des Gehäuses, bevor Sie das Produkt installmenten oder in Betriebnehmen.

Installation

Anschließlich des Produkts [siehe Abbildung D]

VORSICHT

• Stellen Sie sicher, dass die Spannung ihrer Netzsteckdose zur

Spannung des Netzteils passt.

• Trennen Sie alle Geräte vom Stromnetz, bevor Sie Verbindungen herstellen.
• Schließen Sie zum Schluss alle ihre Geräte wieder an.

Einrichtung

• Schalten Sie das Produkt ein, indem Sie A ④/C① drücken.
• Stellen Sie sicher, dass Ihr TV-Gerät auf den wichtigen Eingangsgkanal geschaltet ist.

Wenn Sie die Set-Top-Box zum ersten Mal einschalten, erscheint das Hauptmenu.

1. Befolgen Sie die Anweisungen auf dem Bildschirm zum Ändern der Sprache sowie von Land/Region und bestätigen Sie dies mit C ^(24) .
2. Wahlen Sie die Videoeinstellungen aus und bestätigten Sie sie. Dies bringt Sie zurück zum Hauptmenu.
3. Verwenden Sie C11 und C25 , um den Satelliten und die Satelliteneinstellungen zu wahlen.
4. Drücken Sie C②, um in das Menu zur Satellitensuche zu gelangen.
5. Wahlen Sie den Satelliten aus, der gesucht werden soll.
6. Wahlen Sie, nach welchen Sendern gesucht werden soll.

FTA steht fur Free To Air (frei empfangbar).
- Wenn Sie „Nein" auswahlen, wird nach allen Sendern gesucht.

1. Wahlen Sie aus, welche Art von Sendern gesucht werden sollen.

TV und Radio
NurTV
- Nur Radio

1. Wahlen Sie den Scan-Modus.

2. Blind
   Vollständig

3. Wahlen Sie "Suchen" und drucken Sie C24.
4. Nach der Bestätigung wird eine Beste aller verfügbaren Sender erstellt.

Sie können jetzt Fernsehsender anschauen.

Alle von ihren gemachten Einstellungen, können geändert werden, indem Sie mit C in das Menu gehen.

Password

• Für manche Einstellungen ist ein Password erforderlich.
• Das Standardpassword lautet 0000.

Spezifikationen

Tuner Frequenzbereich	950 - 2150 MHz
	Eingangsimpedanz 75Ω unsymmetrisch
	Signaleingangspegel -65 ~ -25 dBm
	Schrittgeschwindigkeit 2 - 45 Mbps
	LNB-Leistung 13/18 V, max. 500 mA
Demodulation Demodulator QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Anschlüsse LNB IN F-Anschluss
	AV Mini-AV-Anschluss	(CVBS+L/R)
	HDMI	HDMI
	DC IN 12 V	DC 12 V, 1 A Netzteil
	IR	Fernbedienungssensor
	USB	Anschluss für USB 2.0 Flash-Laufwerk
	RS-232	Für Software-Upgrades
	LAN	Verbindung mit dem Internet
Leistung	Netzteil	AC 100 - 240V ~ 50 / 60 Hz
	Stromverbrauch	Max. 12 W
Anzeige	Standards	PAL/NTSC
	Auflösung	PAL, NTSC, 720p, 1080i/p, , 480i/p 576i/p
Dekodierung	Bildseitenverhältnis	4:3, 16:9
	Video	MPEG1. MPEG2, MPEG4/H.265
	Audio	MPEG1 Layer 1-3, MPEG2, AAC, HEAAC, rechts – links – Stereo
Compliance	DVB-S	ESI/EN 300421 DVB-T2
