Terméktípus	DVB-S műholdvevő
Márka	Nedis
Modell	DVBS2265BK
Tápellátás	Hálózati adapter 12 V DC 1 A, bemenet 100-240 V~50/60 Hz
Energiafogyasztás	Max. 12 W
Tuner	950-2150 MHz, impedancia 75 Ω, bemeneti szint -65 ~ -25 dBm
Demoduláció	QPSK/8PSK, FEC 1/2 ~ 9/10
Csatlakozók	LNB bemenet (F), HDMI, mini-AV (CVBS+G/D), USB 2.0, LAN, RS-232, DC IN
Videoformátumok	PAL, NTSC, 720p, 1080i/p, 480i/p, 576i/p
Videó kodekek	MPEG-1, MPEG-2, MPEG-4/H.264, H.265
Audió kodekek	MPEG-1 Layer 1-3, MPEG-2, AAC, HE-AAC, sztereó
Képarány	4:3, 16:9
Fő funkciók	DVB-S digitális TV vétel, USB felvétel és lejátszás, elektronikus műsorújság (EPG), teletext, kedvencek lista, vak/teljes keresés
Távirányító	Infravörös, számbillentyűkkel, navigációval, hangerővel, némítással stb.
Előlapi kijelző	LED csatornaszám kijelző
Védelem	Dupla szigetelés, ne nyissa ki, ne tegye ki víznek vagy hőnek
Karbantartás	Tisztítsa puha, száraz ruhával, tisztítószerek nélkül
Üzemi hőmérséklet	Csak beltéri használatra, kerülje a hőforrásokat

Gyakran ismételt kérdések - DVBS2265BK NEDIS

Hogyan csatlakoztassam a vevőt a TV-mhez?

Használjon HDMI kábelt a készülék (HDMI OUT) és a TV között. Használhatja a mini-AV csatlakozót (CVBS+G/D) is megfelelő adapterrel, ha TV-je nem rendelkezik HDMI-vel.

Hogyan indítsak csatornakeresést?

Kapcsolja be a vevőt, lépjen a menübe a MENU gombbal, válassza ki a műholdat, majd válassza a Keresés lehetőséget. Választhat Vak vagy Teljes keresést. Erősítse meg az OK gombbal.

Mi az alapértelmezett jelszó?

Az alapértelmezett jelszó 0000. Bizonyos védett beállításokhoz szükséges.

Rögzíthetek műsorokat ezzel a vevővel?

Igen, csatlakoztasson egy USB-kulcsot a USB porthoz (elöl vagy hátul a modelltől függően). Használja a távirányító REC gombját az aktuális műsor rögzítéséhez. Ellenőrizze, hogy a kulcs FAT32 formátumú.

Hogyan frissítsem a szoftvert?

Csatlakoztasson soros kábelt az RS-232 porthoz, és kövesse a teljes online használati útmutatóban leírt eljárást. USB-n keresztüli frissítés is lehetséges.

Mit tegyek, ha nem kapok jelet?

Ellenőrizze, hogy a parabolaantenna megfelelően van-e irányítva, és a kábel megfelelően csatlakozik a LNB IN aljzathoz. Győződjön meg arról, hogy a kiválasztott műhold megfelel a telepítésének. Ellenőrizheti a jel erősségét a telepítési menüben is.

Hogyan használjam a távirányítót?

Tegyen két AAA elemet (nem tartozék) az elemrekeszbe. Irányítsa a távirányítót a vevő infravörös érzékelője felé. Használja a gombokat a navigáláshoz, csatornaváltáshoz, hangerő beállításához stb.

Nézhetek kódolt csatornákat?

Ez a vevő a szabadon fogható (FTA) csatornákhoz készült. Nem rendelkezik CI modullal vagy kártyaolvasóval. A kódolt csatornákhoz megfelelő dekódolóra lesz szüksége.

Hogyan válthatok TV és rádió között?

Nyomja meg a TV/RÁDIÓ gombot (33-as szám a távirányítón) a TV mód és rádió mód közötti váltáshoz.

Melegszik a vevő?

Enyhe melegedés normális. Ügyeljen arra, hogy a szellőzőnyílások ne legyenek elzárva, és legalább 10 cm szabad hely legyen a készülék körül. Ne helyezze erősítőre vagy hőforrás közelébe.

HASZNÁLATI ÚTMUTATÓ DVBS2265BK NEDIS

HU Gyors beüzemelési utmutató 67

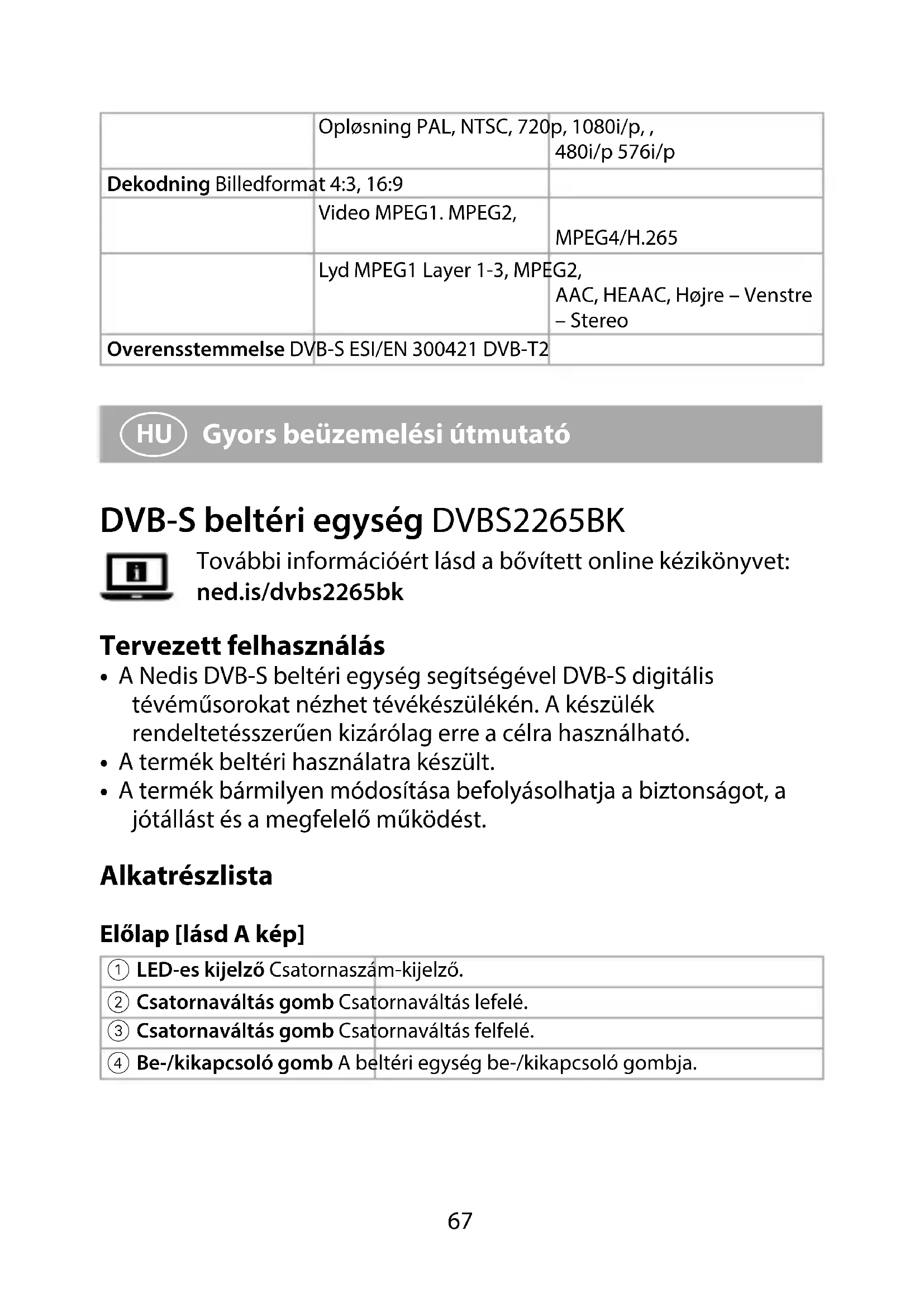

HU Gyors beüzemelési utmutató

DVB-S beltériegység DVBS2265BK

További információrt lásd a bóvitett online kézikönyvet:ned.is/dvbs2265bk

Tervezett felhasználas

• A Nedis DVB-S beltrí egység segitségevel DVB-S digitális tévémúsorokat nezhet tevekészülékén. A keszülék rendeltetesszerüen kizárólag erre a celra használtó.
  A termek belteri hasznalatra keszult.
• A termek barmilyen módosítása befolyásolhatja a biztonságot, a jóttást és a megfelelo muködész.

Alkatrész lista

Elolap [lásd A kép]

① LED-es kijelző Csatornaszám-kijelző.
② Csatornavaltas gomb Csatornavaltas lefelé.
③ Csatornavaltas gomb Csatornavaltas felfelé.
④ Be-/kikapcsoló gomb A belteri egység be-/kikapcsoló gombja.

Hátlap [lásd B kép]

①Vevőfej bemenet Műholdvevő antenna kábelének csatlakoztatása.

②USB port USB flash meghajtó csatlakoztatása (videofájlok felvêtele/lejátszása).

③HDMI OUT Digitális csatlakozás (TV- vagy AV-vevő).

④AV Analóg mini AV aljat (CVBS+L/R)

⑤RS-232 Soros port a készülékprogram bővítéséhz.

⑥LAN Ethernetkábel-csatlakozás (otthoni hálózat).

⑦DC IN Hálózatiadapter-csatlakozás.

Távészérlő [lásd C kép]

① Bekapcsolás, vagy készenléti üzemmodba kapcsolás.
② Funkciogombok
③ Gyors visszaporgetes.
④ Gyors eloreporgenetes.
⑤ Lejátszás indítasa vagy szuneteltétése.
⑥ Felvétel inditasa vagyszūneteltetése.
(7) Teletext informação megjelenitése.
⑧Felirat nyelvenek kivalasztasa.
⑨ Fomenu megnyitasa.
⑩ Navigació.
⑪ Navigação.
⑫ Elektronikus músorfüzet.
13 Hangerő+ gomb
14 Hangeró- gomb
Ugras egy megadott idopontra a mediatartalom lejatsza kosben.
16 A hang némítása é visszaúllitása.
⑦ Ugras az eloZore.
Ugras a kovetkezore.
19 Ismetlés atvaltasa lejatszas uzemmodban vagy muhold kivalasztasa.

20 Gyorsbillentyu a Felvételkezelöhöz.
② Az Audio üzemmod vagy a Nyelv kivalasztasa.
② Valtas az elozoleg nezett csatornara.

Valtas az elozoleg nezett csatornara.

② 3 Az aktualis musor leirasanak megjelenitese.
24 Beallitas, vagy megerosités. A menukön vagy beallitásokon kivül az OK gombbal megnyílik a csatornalista.
25 Navigació.
26 Navigació.
⑦ Kilépés az aktualis menuból, vagy visszaterés az elózó menübe.
28 Csatornavaltas felfelé.
29 Csatornavaltas lefelé.
30 A Kedvencek menu megjelenitése.
31 Az aktualis musor rogzitese.
(32) Csatorna vagy beállítás kivalasztása.
33 Valtas a TV es a radio kozott.

Biztonság

Biztonságiutasítások

FIGYELMEZTETES

• A terméketCsak az ebben a kézikönyvben leirt mo don használja.

• Ügyeljen arra, hogy a termék le tudja adni a hót.

• Ne takarja el a szellózonyílasokat, és hagyjon jeg helyet a termék körül.

-Ne használja fûtótest, tuzhely és más hõt termelő készülék, pédául erösítő mellett.

-Ne használja forró környezetakben.

-Ne tegye ki a terméket kozvetlen napfénynek, nyílt lángnak vagy hónek.

• Ölja a terméket viztól vagy nedvességól.

-Ne használjon folyadékokat a terméken, vagy mellette.

-Kerülje a froccsenest es csepegest.

• Ne的概率为 12 的概率为 12

• Ne használjon hosszabbitókábelt a flash meghajtó csatlakoztatásahoz, elkerülv ezzel az olvasásí/irásí hibákat és az interferenciát.

• A termek áramellátasa egyes piacokon polarizált csatlakozódupón keresztül történik. Ne használja a beltiéri egységet, ha a csatlakozódupó nem illik a fali csatlakozóaljzatba; ilyenkor forduljon egy helyi villanyszerelóhöz.

• Ügyeljen arra, hogy az elektromos zsinór ne legyen utban, és ne Hajlitsa meg a csatlakozás közelében. Ügyeljen arra, hogy a zsinór ne szoruljon be, ne lépjen rá, és ne helyezzen rá nehéz târgyakat.

• Ez a termek nem tartalmaz felhasznaló által javithato alkatrészeket. Ne nyissa ki a terméket.

Javittassa meg a terméket képzett szerelóvel, ha:

-Bármilyen sérulés keletkezik a terméken, különosen a tapkábelen vagy a csatlakozódugón.

-A termek nem mukodik megfeleloen.

-A termékre folyadék fröccsent, vagy valami ráesett.

-A terméket leejtették.

• Sérulent termeket ne használjon.
  -A sérulent vagy meghibásodott terméket azonnal cserélje ki.
• Ha problema merul fel, valassza le a terméket a halózaticsatlakozáaljzatról és más berendez sékról.
  Villamlassal jro vihar eseten, vagy ha hosszabb ideig nem fogja hasznalni, akkor valassza le a termeket a halozati csatlakozolzatról és mas berendezesekról.
• A belteri egységetCsak puha,tiszta kendovel tisztitsa. -Ne hasznaljon tisztitószereket.

Biztonsági jelölések a terméken

Ez a jal azt jelenti, hogy a kezikonyv utmutatasainak figyelmen kivul hagyasa aramutésveszéllyel jr.

Ez a jal azt jelenti, hogy a kezikonyv fontos hasznalati és karbantartási utmutatasokat tartalmaz.

A termek dupla szigetelessel van ellatva a veszelyes halózati feszültseg és a felhasznaló számara hozzaférhétő alkatrészek között. JavitaskorCsak azonos cserealkatrészeket szabad használni.

A termek beüzemelése vagy használata elött tekintse át a haz alján található elektrmos és biztonsági tudnivalókat is.

Telepités

Csatlakoztassa a terméket [lásd D kép]

VIGYAZAT!

• Győződjön meg arról, hogy a halózati csatlakozóaljzat feszültsege megegyezik az adapter által igényelt feszültseggel.
• A csatlakozások létrehozása elött csatlakoztasson le minded készüléket a halózatról.
  Végül csatlakoztassa az aramellatast az összes készülékhez.

Beallitas

• Kapcsolja be a terméket az A ④/C① gomb megnyomásával.

• Bizonyosodjon meg arról, hogy a TV a megfelelo bemeneticsatornára van kapcsolva.

A belteri egység elso bekapcsolásakor megjelenik a fömenü.

1. A képernyón megjelenő utasításokat követe modosítsa a Nyelv és az Ország/Régio beallitását, és erősítse meg a C24 gombbal.
2. Valassza ki a videobeallitásokat, és erősítse meg öket.

Visszatérés a fōmenübe.

1. A C⑪ és C②5 gombbal valassza ki a muholdat és a jellemzőit.
2. Nyomja meg a C ② gombat a muholdkeresés menüjenek megnyitásához.
3. Valassza ki a keresett muhholdat.

4. Valassza ki a keresett csatornákat.

5. Az FTA a Free To Air, magyarul ingyenes roviditése.

6. Ha a Nem lehetőséget valasztja, akkor a készülék az összes csatornát keresni fogja.

7. Valassza ki a keresett csatornák típusát.

TV és rádio
CsakTV
Csak rádio

1. Valassza ki a keresési üzemmodot.

Vak
- Teljes
9. Valassza ki a „Keresés" lehetõsseget, és nyomja meg a C24 gombot.
10. A megerosités után elkészül az elérhető csatornák listaja.

Ekkor megkezdheti a tevenézest.

Az összes elvégzett beallitást modosithatja a menüben a C⑨ gombbal.

Amenüben a C10112526 gombbal navigálhat.

Jelszó

• Egyes beállításokhoz jelszo szükséges.
• Az alapértelmezett jelszó a 0000.

Muszaki adatok

Tuner Frekvenciatartomány 950 – 2150 MHz
	Bemeneti impedancia 75Ω nem kiegyenlített
	Bemeneti jelszint -65 ~ -25 dBm
	Jelsebesség 2 - 45 Mbps
	Vevőfej áramellátása 13/18 V, max. 500 mA
Demoduláió Demodulátor QPSK/8PSK
	FEC 1/2,2/3,3/4,5/6,7/8,8/9,9/10
Csatlakoztathatóság	Vevőfej bemenet Négyszeresen árnyékolt kábel
	AV Mini AV aljzat (CVBS+L/R)
	HDMI HDMI
	DC bemenet 12 V DC 12 V, 1 A halózati adapter
	IR Távvezérlő érzékelő
	USB USB 2.0 flash meghajtócsatlakoztatása
	RS-232	Szoftverbővítéshez
	LAN	Csatlakozás az internethez
Teljesítmény	Váltakoźó áramú adapter	AC 100 - 240 V ~ 50 / 60 Hz
	Teljesítményfelvétel	Max. 12 W
Kijelző	Szabványok	PAL/NTSC
	Felbontás	PAL, NTSC, 720p, 1080i/p, , 480i/p 576i/p
Dekódolás	Méretarány	4:3, 16:9
	Videó	MPEG1. MPEG2, MPEG4/H.265
	Hang	MPEG1 Layer 1-3, MPEG2, AAC, HEAAC, jobb – bal – sztereó
Megfelelöség	DVB-S	ESI/EN 300421 DVB-T2

Dekoder DVB-S DVBS2265BK
