ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Brio 2000M T.I.P.

Δήλωση εναρμόνισης Ε.Ε. Εμείς, η εταιρία Τ.Ι.Ρ. Technische Industrie Produkte GmbH (Τεχνικά Βιομηχανικά Προϊόντα Ε.Π.Ε.), οδός Siemensstrasse 17, D-74915 Waibstadt, δηλώνουμε με αποκλειστική ευθύνη ότι, τα παρακάτω αναγραφόμενα προϊόντα ανταποκρίνονται στις βασικές απαιτήσεις των ακολούθως αναφερόμενων οδηγιών της Ε.Ε. - και όλων των ακόλουθων τροποποιήσεων: 2014/35/EU, 2014/30/EU, 2011/65/EU.

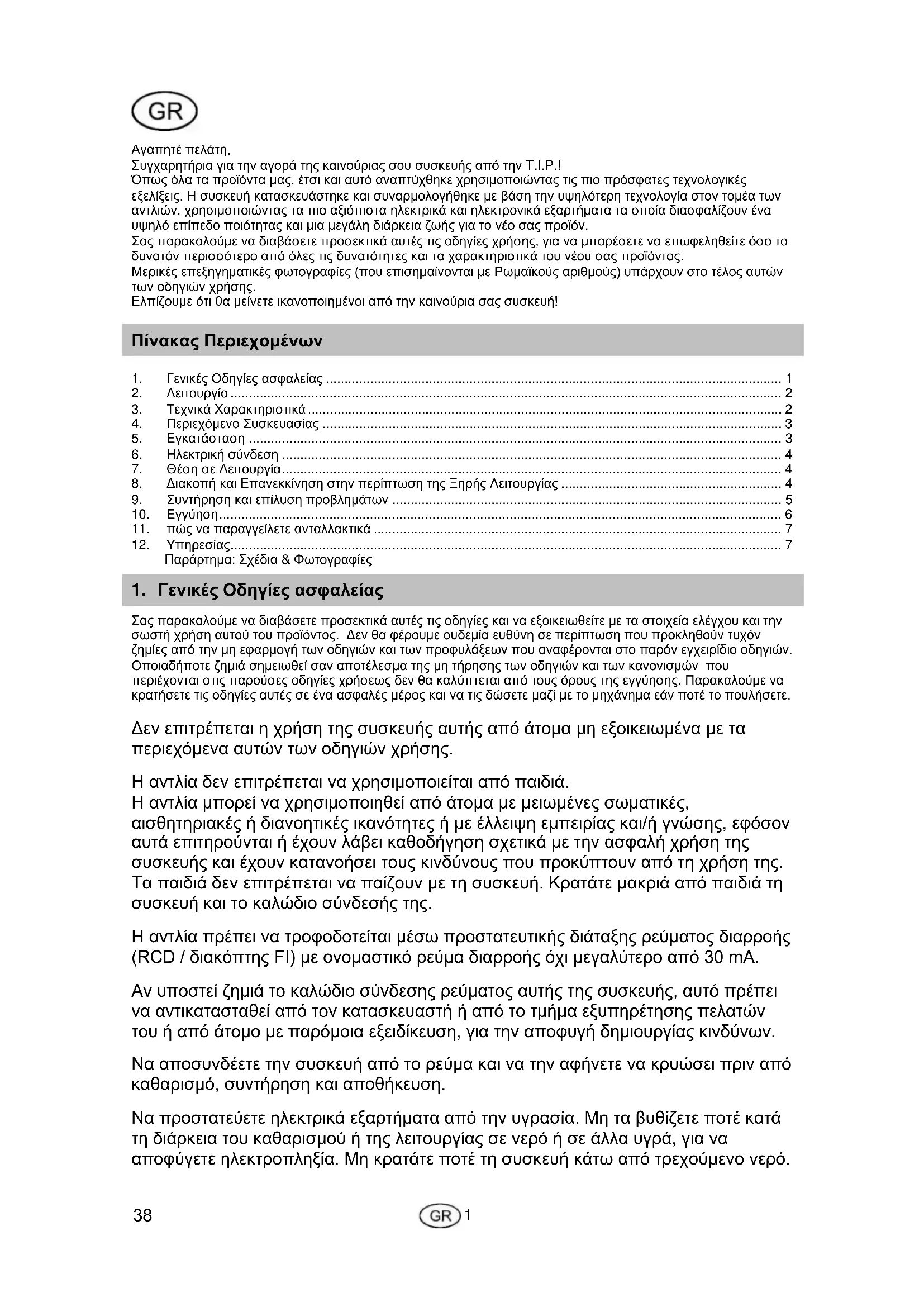

• Αγαπητέ πελάτη, Συγχαρητήρια για την αγορά της καινούριας σου συσκευής από την T.I.P.! Όπως όλα τα προϊόντα μας, έτσι και αυτό αναπτύχθηκε χρησιμοποιώντας τις πιο πρόσφατες τεχνολογικές εξελίξεις. Η συσκευή κατασκευάστηκε και συναρμολογήθηκε με βάση την υψηλότερη τεχνολογία στον τομέα των αντλιών, χρησιμοποιώντας τα πιο αξιόπιστα ηλεκτρικά και ηλεκτρονικά εξαρτήματα τα οποία διασφαλίζουν ένα υψηλό επίπεδο ποιότητας και μια μεγάλη διάρκεια ζωής για το νέο σας προϊόν. Σας παρακαλούμε να διαβάσετε προσεκτικά αυτές τις οδηγίες χρήσης, για να μπορέσετε να επωφεληθείτε όσο το δυνατόν περισσότερο από όλες τις δυνατότητες και τα χαρακτηριστικά του νέου σας προϊόντος. Μερικές επεξηγηματικές φωτογραφίες (που επισημαίνονται με Ρωμαϊκούς αριθμούς) υπάρχουν στο τέλος αυτών των οδηγιών χρήσης. Ελπίζουμε ότι θα μείνετε ικανοποιημένοι από την καινούρια σας συσκευή! Πίνακας Περιεχομένων 1. Γενικές Οδηγίες ασφαλείας p. 1
• 2. Λειτουργία p. 2
• 3. Τεχνικά Χαρακτηριστικά p. 2
• 4. Περιεχόμενο Συσκευασίας p. 3
• 5. Εγκατάσταση p. 3
• 6. Ηλεκτρική σύνδεση p. 4
• 7. Θέση σε Λειτουργία p. 4
• 8. Διακοπή και Επανεκκίνηση στην περίπτωση της Ξηρής Λειτουργίας p. 4
• 9. Συντήρηση και επίλυση προβλημάτων p. 5
• 10. Εγγύηση p. 6
• 11. πώς να παραγγείλετε ανταλλακτικά p. 7
• 12. Υπηρεσίας Παράρτημα: Σχέδια & Φωτογραφίες p. 7

1. Γενικές Οδηγίες ασφαλείας

Σας παρακαλούμε να διαβάσετε προσεκτικά αυτές τις οδηγίες και να εξοικειωθείτε με τα στοιχεία ελέγχου και την σωστή χρήση αυτού του προϊόντος. Δεν θα φέρουμε ουδεμία ευθύνη σε περίπτωση που προκληθούν τυχόν ζημίες από την μη εφαρμογή των οδηγιών και των προφυλάξεων που αναφέρονται στο παρόν εγχειρίδιο οδηγιών. Οποιαδήποτε ζημιά σημειωθεί σαν αποτέλεσμα της μη τήρησης των οδηγιών και των κανονισμών που περιέχονται στις παρούσες οδηγίες χρήσεως δεν θα καλύπτεται από τους όρους της εγγύησης. Παρακαλούμε να κρατήσετε τις οδηγίες αυτές σε ένα ασφαλές μέρος και να τις δώσετε μαζί με το μηχάνημα εάν ποτέ το πουλήσετε. Δεν επιτρέπεται η χρήση της συσκευής αυτής από άτομα μη εξοικειωμένα με τα περιεχόμενα αυτών των οδηγιών χρήσης. Η αντλία δεν επιτρέπεται να χρησιμοποιείται από παιδιά. Η αντλία μπορεί να χρησιμοποιηθεί από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και/ή γνώσης, εφόσον αυτά επιτηρούνται ή έχουν λάβει καθοδήγηση σχετικά με την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που προκύπτουν από τη χρήση της. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Κρατάτε μακριά από παιδιά τη συσκευή και το καλώδιο σύνδεσής της. Η αντλία πρέπει να τροφοδοτείται μέσω προστατευτικής διάταξης ρεύματος διαρροής (RCD / διακόπτης FI) με ονομαστικό ρεύμα διαρροής όχι μεγαλύτερο από 30 mA. Αν υποστεί ζημιά το καλώδιο σύνδεσης ρεύματος αυτής της συσκευής, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από το τμήμα εξυπηρέτησης πελατών του ή από άτομο με παρόμοια εξειδίκευση, για την αποφυγή δημιουργίας κινδύνων. Να αποσυνδέετε την συσκευή από το ρεύμα και να την αφήνετε να κρυώσει πριν από καθαρισμό, συντήρηση και αποθήκευση. Να προστατεύετε ηλεκτρικά εξαρτήματα από την υγρασία. Μη τα βυθίζετε ποτέ κατά τη διάρκεια του καθαρισμού ή της λειτουργίας σε νερό ή σε άλλα υγρά, για να αποφύγετε ηλεκτροπληξία. Μη κρατάτε ποτέ τη συσκευή κάτω από τρεχούμενο νερό.

Παρακαλούμε να λάβετε υπόψη τις οδηγίες στο κεφάλαιο „Συντήρηση και βοήθεια σε περίπτωση βλαβών“. Σημειώσεις και οδηγίες επισημασμένες με τα παρακάτω σύμβολα, απαιτούν ιδιαίτερη προσοχή:

Η μη τήρηση των οδηγιών αυτών εμπεριέχει τον κίνδυνο προσωπικού τραυματισμού και/ή βλάβης της περιουσίας σας.

Η μη τήρηση των οδηγιών αυτών εμπεριέχει τον κίνδυνο ηλεκτρικής εκκένωσης που μπορεί να προκαλέσει προσωπικό τραυματισμό και/ή βλάβη της περιουσίας σας.

Σας παρακαλούμε να ελέγξετε την συσκευή για τυχόν φθορές κατά την μεταφορά. Σε περίπτωση φθοράς θα πρέπει να ενημερώσετε άμεσα, μέσα σε 8 ημέρες από την ημερομηνία αγοράς, το κατάστημα απ’ όπου αγοράσατε την συσκευή σας.

Ο ηλεκτρονικός διακόπτης Brio 2000 M, επιτρέπει την αυτοματοποίηση, οποιασδήποτε αντλίας μπορεί να δημιουργήσει πίεση μεγαλύτερη από 1.5 Bar. Η αυτοματοποίηση σημαίνει, ότι το αντλούμενο υγρό, μπορεί να χρησιμοποιηθεί άμεσα, σαν αν προέρχονταν απευθείας από ένα κεντρικό δίκτυο, απλά ανοίγοντας ή κλείνοντας μια βρύση, ή κάποια άλλη συσκευή κατανάλωσης. Το Brio 2000 M, παρέχει επίσης ένα πρόσθετο πλεονέκτημα, ότι δεν αφήνει την αντλία να πάθει ζημιά, εξαιτίας ξηρής λειτουργίας, μια και η αντλία θα σταματήσει εάν δεν υπάρχει νερό. Μόλις συνδεθεί στο δίκτυο ηλεκτρικής τροφοδοσίας, το Brio 2000 M θα ενεργοποιήσει την αντλία για περίπου 15 δευτερόλεπτα. Η αντλία θα εκκινήσει αυτόματα, μόλις κάποια συσκευή κατανάλωσης νερού ανοίξει και προκαλέσει πτώση πίεσης, μέχρι το προκαθορισμένο επίπεδο εκκίνησης του Brio 2000 M, μέσα στους σωλήνες του συστήματος. Σε αντίθεση με τις αντλίες που είναι συνδεδεμένες με πιεστικά δοχεία, όπως πχ τα οικιακά πιεστικά συγκροτήματα, η διακοπή της λειτουργίας της αντλίας δεν θα συμβεί όταν η πίεση φθάσει σε ένα προκαθορισμένο ανώτατο σημείο, αλλά όταν η παροχή του νερού πέσει κάτω από ένα ελάχιστο επίπεδο, σαν συνέπεια του κλεισίματος των συσκευών κατανάλωσης νερού του δικτύου. Κατά την διάρκεια της διαδικασίας αυτής, το Brio 2000 M, θα καθυστερήσει την διακοπή λειτουργίας της αντλίας, κατά 7-15 δευτερόλεπτα, για την αποφυγή τυχόν υδραυλικού πλήγματος. Με την μέθοδο αυτή, θα ελαττωθούν τα συνεχή σταματήματα και εκκινήσεις της αντλίας στις χαμηλές παροχές, γεγονός που θα συμβάλλει στην πιο οικονομική λειτουργία της αντλίας. Το χαρακτηριστικό αυτό θα ενεργοποιηθεί επίσης σε περίπτωση ξηρής λειτουργίας της αντλίας, προστατεύοντας αποτελεσματικά την αντλία από κάποια βλάβη που μπορεί να προκληθεί από την λειτουργία της αντλίας ελλείψει νερού. Η πίεση εκκίνησης, καθώς και η πίεση μέσα στους σωλήνες του δικτύου, μπορούν να ελεγχθούν μέσω του ενσωματωμένου μανομέτρου της συσκευής. Όταν χρησιμοποιείτε το Brio 2000 M, τα υγρά που πρόκειται να αντληθούν, δεν θα πρέπει να περιέχουν στερεά συσσωματώματα, που είναι πιθανό να δημιουργήσουν προβλήματα στην λειτουργία της συσκευής. Εάν η ύπαρξη στερεών στο αντλούμενο υγρό δεν μπορεί να αποκλειστεί παρακαλούμε να χρησιμοποιήσετε ένα αποτελεσματικό φίλτρο στην είσοδο του σωλήνα αναρρόφησης της αντλίας.

Η συσκευή δεν είναι κατάλληλη για την άντληση θαλασσινού νερού, λυμάτων, εύφλεκτων, εκρηκτικών, ή άλλων επικίνδυνων υγρών. Το αντλούμενο υγρό δεν θα πρέπει να έχει πολύ υψηλή ή πολύ χαμηλή θερμοκρασία, έξω από τα όρια που αναγράφονται στα τεχνικά χαρακτηριστικά της αντλίας.

3. Τεχνικά Χαρακτηριστικά

Brio 2000 M Τάση / συχνότητα 230 V~ 50 Hz Μέγιστη ένταση ρεύματος στην πρίζα 12 A Τύπος Προστασίας IP65 Στόμιο εισαγωγής 30,93 mm (1 “), θηλυκό, περιστρεφόμενο Στόμιο εξόδου 33,25 mm (1 “), αρσενικό Μέγιστη πίεση λειτουργίας 10 bar Ρύθμιση πίεσης εκκίνησης 1,0 - 3,5 bar Αρχική ρύθμιση πίεσης εκκίνησης 1,5 bar Μέγιστο μέγεθος στερεών σωματιδίων 0 mm Ελάχιστη θερμοκρασία νερού 2 °C Μέγιστη θερμοκρασία νερού (T max

55 °C Μήκος καλωδίου σύνδεσης 1,5 m

Brio 2000 M Τύπος καλωδίου H05RN-F Βάρος (καθαρό) 0,75 kg Διαστάσεις (Μ x Π x Υ) 10 x 10 x 19,5 cm Κωδικός προϊόντος

4. Περιεχόμενο Συσκευασίας

Η συσκευασία αυτού του προϊόντος περιλαμβάνει: Ένας ηλεκτρονικός ρυθμιστής αντλίας με καλώδιο σύνδεσης, ένας διπλός μαστός, ένα εγχειρίδιο οδηγιών χρήσης. Παρακαλούμε να επαληθεύσετε ότι η συσκευασία του προϊόντος αυτού είναι πλήρης. Ανάλογα με τον σκοπό εφαρμογής του κάθε προϊόντος ενδέχεται να χρειάζονται επιπρόσθετα εξαρτήματα (παρακαλούμε ανατρέξτε στα κεφάλαια «Εγκατάσταση» και «Πώς να παραγγείλλετε ανταλλακτικά»). Εάν είναι δυνατόν παρακαλούμε να κρατήσετε την συσκευασία του προϊόντος έως ότου λήξει το χρονικό διάστημα της εγγύησης. Παρακαλούμε επίσης να απαλλαγείτε από τα υλικά συσκευασίας με ένα τρόπο φιλικό προς το περιβάλλον (ανακύκλωση).

5.1. Γενικές πληροφορίες εγκατάστασης

Κατά την διάρκεια της διαδικασίας εγκατάστασης, οι συσκευές δεν θα πρέπει να είναι συνδεδεμένες στο ηλεκτρικό δίκτυο.

Η αντλία, ο ηλεκτρονικός ρυθμιστής της αντλίας Brio 2000 M και ολόκληρο το σύστημα συλλογής θα πρέπει να προστατεύονται από τον παγετό και τις καιρικές επιδράσεις.

Όταν εγκαθιστάτε την συσκευή, παρακαλούμε να προσέξετε ώστε το καλώδιο της ηλεκτρικής τροφοδοσίας να μην υφίσταται μεγάλη τάση μια και κάτι τέτοιο μπορεί να προκαλέσει κάποια βλάβη στις ηλεκτρικές συνδέσεις και καλώδια.

Όταν η αντλία σταματήσει, κατά την κανονική λειτουργία της, το σύστημα σωληνώσεων θα είναι υπό πίεση. Γιαυτό θα πρέπει να ανοίξετε μία συσκευή κατανάλωσης (πχ μία βρύση), για να μειωθεί η πίεση μέσα στο δίκτυο, προτού προβείτε σε οποιαδήποτε επέμβαση.

Όλες οι σωληνώσεις θα πρέπει να είναι καλά σφιγμένες μια και τυχόν διαρροή μπορεί να επηρεάσει την λειτουργία του συστήματος και να προκαλέσει σοβαρή βλάβη. Γιαυτό χρησιμοποιείστε Teflon για να στεγανοποιήσετε όλες τις συνδέσεις των σωλήνων, τόσο με την αντλία όσο και μεταξύ τους. Η χρησιμοποίηση ενός στεγανοποιητικού υλικού, όπως το Teflon, είναι ο μόνος τρόπος για να επιτύχετε στεγανές συνδέσεις. Όταν βιδώνετε τα εξαρτήματα στις διάφορες συνδέσεις, μην βάζετε υπερβολική δύναμη γιατί μπορεί να προκληθούν βλάβες στα σπειρώματα. 5.2. Εγκατάσταση του Ηλεκτρονικού Ρυθμιστή Brio 2000 M Ο ηλεκτρονικός ρυθμιστής αντλίας Brio 2000 M μπορεί να εγκατασταθεί σε οποιαδήποτε θέση μεταξύ του στομίου εξόδου της αντλίας και της πρώτης συσκευής κατανάλωσης νερού - πχ μιας βρύσης. Σε κάθε περίπτωση όμως, συνίσταται η τοποθέτηση του είτε κοντά, είτε απευθείας πάνω στο στόμιο εξόδου της αντλίας. Όταν εγκαθιστάτε τον ηλεκτρονικό ρυθμιστή αντλίας Brio 2000 M, παρακαλούμε να βεβαιωθείτε ότι τα βέλη πάνω στο καπάκι του δείχνουν προς την σωστή κατεύθυνση της ροής του νερού. Στην συνέχεια βεβαιωθείτε ότι το στόμιο εξόδου του Brio 2000 M, καθώς και οι διάφορες συσκευές κατανάλωσης, συνδέονται πάνω σε ένα κατάλληλο σωλήνα. Εάν χρησιμοποιείτε αντλία με μέγιστη πίεση λειτουργίας πάνω από 10 bar, θα πρέπει να εγκαταστήσετε, πριν από τον ηλεκτρονικό ρυθμιστή, ένα μειωτή πίεσης που να περιορίζει την πίεση λειτουργίας στα 10 bar. Για να διασφαλίσετε την σωστή λειτουργία του ηλεκτρονικού ρυθμιστή της αντλίας, θα πρέπει ο σωλήνας αναρρόφησης της αντλίας να εφοδιαστεί με μία βαλβίδα αντεπιστροφής (ή μια ποδοβαλβίδα) που θα διατηρήσει την πίεση μέσα στο σύστημα τροφοδοσίας μετά την διακοπή της λειτουργίας της αντλίας. Αυτό θα πρέπει να γίνει ακόμα και στην περίπτωση χρησιμοποίησης μιας υποβρύχιας αντλίας (εικ. IV). 5.3. Πίεση εκκίνησης

Η αλλαγή της αρχικής πίεσης εκκίνησης θα πρέπει να γίνεται μόνο από ειδικευμένο

Η διαφορά μεταξύ της πίεσης εκκίνησης, που έχει ρυθμιστεί στο Brio 2000 M και της μέγιστης πίεσης της αντλίας, θα πρέπει να είναι μεγαλύτερη από 0.6 bar.

Η πίεση εκκίνησης του ηλεκτρονικού διακόπτη Brio 2000 M ρυθμίστηκε στο 1.5 bar από το εργοστάσιο. Εάν αυτή η τιμή θα πρέπει να μεταβληθεί θα πρέπει πρώτα να αφαιρεθεί το καπάκι της συσκευής. Για να αποφευχθεί οποιοσδήποτε κίνδυνος ζημιάς, αυτό θα πρέπει να γίνει μόνο από ειδικευμένο προσωπικό, για παράδειγμα από ένα υδραυλικό ή ηλεκτρολόγο. Η πίεση εκκίνησης ρυθμίζεται από την βίδα που υπάρχει πάνω στην εσωτερική φλάντζα. Περιστρέφοντας αυτή την βίδα προς την κατεύθυνση του σημείου (+) η πίεση εκκίνησης αυξάνεται, ενώ περιστρέφοντας την βίδα προς την κατεύθυνση του σημείου (-), η πίεση εκκίνησης μειώνεται. Η εμπειρία έχει αποδείξει ότι η προρυθμισμένη πίεση του 1.5 bar είναι ιδανική για τις περισσότερες των εγκαταστάσεων. Παρόλα αυτά κάποια μεταβολή στην ρύθμιση μπορεί να απαιτηθεί στις ακόλουθες περιπτώσεις:

1. Η υψομετρική διαφορά “h” μεταξύ του Brio 2000 M και του υψηλότερου σημείου ζήτησης νερού υπερβαίνει τα

2. Η αντλία δουλεύει σε συνθήκες “πλημμύρας”, γεγονός που σημαίνει ότι το μανομετρικό ύψος αναρρόφησης

προστίθεται στο μέγιστο μανομετρικό της αντλίας. Παρακαλούμε να σημειώσετε ότι οποιαδήποτε μεταβολή της ρύθμισης θα επηρεάσει μόνο την πίεση εκκίνησης της αντλίας. Με την ρύθμιση αυτή, δεν είναι δυνατή η αύξηση της πίεσης του νερού στην έξοδο της αντλίας.

6. Ηλεκτρική σύνδεση

Η συσκευή είναι εφοδιασμένη με ένα καλώδιο ηλεκτρικής τροφοδοσίας και ένα ρευματολήπτη (φις). Το καλώδιο και το φις θα πρέπει, εάν χρειαστεί, να αντικαθίστανται από ένα ειδικευμένο ηλεκτρολόγο, για να αποφύγετε κάθε περίπτωση κινδύνου. Παρακαλούμε να μην χρησιμοποιείτε το καλώδιο ηλεκτρικής τροφοδοσίας για να μεταφέρετε την αντλία και επίσης μην τραβάτε το καλώδιο για να βγάλετε το φις από την πρίζα. Προστατέψτε το καλώδιο και το φις από θερμότητα, λάδια και αιχμηρές επιφάνειες.

Οι τιμές που αναφέρονται στα τεχνικά χαρακτηριστικά θα πρέπει να ανταποκρίνονται στις τιμές του κυρίως δικτύου ηλεκτρικής τροφοδοσίας. Το πρόσωπο που θα είναι υπεύθυνο για την εγκατάσταση, θα πρέπει να επιβεβαιώσει ότι η ηλεκτρική σύνδεση είναι γειωμένη σύμφωνα με τις ισχύουσες προδιαγραφές.

Η ηλεκτρική σύνδεση θα πρέπει να είναι εφοδιασμένη με ένα ρελέ διαφυγής με μεγάλη ευαισθησία (FI διακόπτης): ∆ = 30 mA (DIN VDE 0100-739).

Σε περίπτωση που χρησιμοποιείται κάποια επέκταση καλωδίου (μπαλαντέζα), αυτή δεν θα πρέπει να έχει διατομή μικρότερη από την διατομή του κυρίως καλωδίου με σήμανση H07RN-F (3 x 1,0 mm²). Τόσο ο ρευματοδότης (πρίζα), όσο και ο ρευματολήπτης (φις), θα πρέπει να έχουν αδιάβροχο σχεδιασμό.

Η πρίζα του αυτόματου συστήματος ελέγχου, συνδέεται απευθείας στο ηλεκτρικό δίκτυο, μέσω μιας, κατάλληλα γειωμένης, πρίζας (SCHUKO). Κατά την διάρκεια της λειτουργίας, η πράσινη φωτεινή ένδειξη ανάβει για να δείχνει ότι το σύστημα είναι υπό τάση. Το καλώδιο της αντλίας θα πρέπει να συνδεθεί στην ειδική υποδοχή του Brio 2000 M.

7. Θέση σε Λειτουργία

Παρακαλούμε να αποφύγετε οποιαδήποτε απευθείας έκθεση της συσκευής σε υγρασία (πχ όταν δουλεύουν εκτοξευτές ποτίσματος). Μην εκθέτετε την συσκευή στην βροχή. Βεβαιωθείτε ότι δεν υπάρχουν σύνδεσμοι σωλήνα με διαρροή, πάνω από την συσκευή. Μην χρησιμοποιείτε την συσκευή σε υγρό περιβάλλον. Σιγουρευτείτε ότι η συσκευή και οι ηλεκτρικές συνδέσεις της, είναι τοποθετημένα σε ασφαλές σημείο μακριά από πλημμύρες.

Πριν να θέσετε σε λειτουργία την συσκευή, γεμίστε τον σωλήνα αναρρόφησης και το σώμα της αντλίας με νερό. Συνδέστε το καλώδιο της αντλίας με το Brio 2000 M. Κατόπιν χρησιμοποιήστε μια κατάλληλα γειωμένη πρίζα για να συνδέσετε το Brio 2000 M στο ηλεκτρικό δίκτυο. Η κόκκινη φωτεινή ένδειξη πάνω στο Brio 2000 M θα ανάψει υποδεικνύοντας την ύπαρξη ηλεκτρικής τάσης στην συσκευή. Στην συνέχεια θέστε σε λειτουργία την αντλία. Μόλις η αντλία σταματήσει αυτόματα, θα πρέπει να ανοίξετε την παροχή που βρίσκεται στο πιο υψηλό σημείο του δικτύου. Μόλις η ροή του νερού στην παροχή αυτή ομαλοποιηθεί, η διαδικασία θέσης της αντλίας σε λειτουργία θα έχει ολοκληρωθεί. Εάν δεν υπάρχει νερό στην παροχή που έχετε ανοίξει, θα πρέπει να επιμηκύνετε τον χρόνο της παραπάνω διαδικασίας πέρα από τον προκαθορισμένο χρόνο που υπάρχει στην μνήμη της συσκευής. Για να το επιτύχετε, θα πρέπει να κρατήσετε πατημένο το κουμπί “START PUMP”, που υπάρχει πάνω στο Brio 2000 M, μέχρι να ολοκληρωθεί η διαδικασία πλήρωσης της αντλίας και να αρχίσει να βγαίνει νερό, από την παροχή που έχετε

Εάν μετά από 1 λεπτό περίπου και αυτή η μέθοδος αποτύχει, παρακαλούμε να αποσυνδέσετε το Brio 2000 M από το ηλεκτρικό δίκτυο και να επαναλάβετε από την αρχή, όλα τα βήματα της παραπάνω διαδικασίας.

8. Διακοπή και Επανεκκίνηση στην περίπτωση της Ξηρής Λειτουργίας

Σε περίπτωση ξηρής λειτουργίας / έλλειψης νερού, ο ηλεκτρονικός διακόπτης Brio 2000 M θα εξασφαλίσει ότι η αντλία θα διακόψει την λειτουργία της. Επιπρόσθετα η φωτεινή ένδειξη “ERROR” θα ανάψει.

Αυτή η προστατευτική διάταξη θα εμποδίσει την αντλία να ενεργοποιηθεί αυτόματα. Για να επαναλάβετε την λειτουργία της αντλίας θα πρέπει να πατήσετε το κουμπί “START PUMP” που βρίσκεται πάνω στο ηλεκτρονικό διακόπτη. Πριν να πατήσετε αυτό το κουμπί βεβαιωθείτε ότι εξέλειπαν οι λόγοι της ξηρής λειτουργίας.

9. Συντήρηση και επίλυση προβλημάτων

Προτού ξεκινήσετε οποιαδήποτε εργασία συντήρησης θα πρέπει να απομακρύνετε την αντλία από την ηλεκτρική τροφοδοσία. Σε αντίθετη περίπτωση, υπάρχει ο κίνδυνος ακούσιας εκκίνησης της αντλίας.

Αποποιούμαστε από κάθε ευθύνη, για οποιαδήποτε ζημιά προκληθεί εξαιτίας λανθασμένης απόπειρας επισκευής. Οποιαδήποτε ζημιά προκληθεί από λανθασμένη απόπειρα επισκευής, θα έχει σαν αποτέλεσμα την απόρριψη οποιασδήποτε αίτησης για εγγύηση.

Η τακτική συντήρηση και φροντίδα, θα μειώσει τον κίνδυνο πιθανής δυσλειτουργίας και θα συνεισφέρει στην επιμήκυνση της διάρκειας ζωής της συσκευής σας. Το νερό που τυχόν θα μείνει μέσα στην αντλία, μπορεί να παγώσει κατά την διάρκεια του χειμώνα, σε περίπτωση παγετού, προκαλώντας σοβαρές ζημιές στην αντλία. Για τον λόγο αυτό, παρακαλούμε να αποθηκεύσετε την αντλία σας, σε ένα ξηρό και προστατευμένο από παγετό, χώρο. Σε περίπτωση προβληματικής λειτουργίας, θα πρέπει πρώτα να ελέγξετε εάν το πρόβλημα προέρχεται από κάποιο λάθος στον χειρισμό, ή κάποια άλλη αιτία που δεν οφείλεται σε βλάβη της συσκευής (πχ διακοπή της ηλεκτρικής τροφοδοσίας). Ο παρακάτω πίνακας, παρουσιάζει ορισμένα προβλήματα που μπορεί να παρουσιαστούν κατά την λειτουργία του μηχανήματος, τις πιθανές αιτίες που τα δημιούργησαν και τον τρόπο αποκατάστασης τους. Όλες οι ενέργειες που αναφέρονται, θα πρέπει να γίνονται αφού πρώτα το μηχάνημα αποσυνδεθεί από την ηλεκτρική τροφοδοσία. Εάν δεν μπορείτε μόνοι σας να διορθώσετε τα προβλήματα αυτά, σύμφωνα με τις οδηγίες που δίνονται, απευθυνθείτε σε ένα ειδικευμένο service, ή στο κατάστημα από το οποίο αγοράσατε την συσκευή σας. Οποιαδήποτε άλλη επισκευή, πέραν αυτών που αναφέρονται στον παρακάτω πίνακα, θα πρέπει να γίνεται, αποκλειστικά και μόνο, από εξειδικευμένο προσωπικό. Παρακαλούμε να έχετε υπόψιν σας, ότι εγγυήσεις για ζημιές που προκλήθηκαν από λανθασμένες απόπειρες επισκευής, δεν θα γίνονται δεκτές και το εργοστάσιο δεν θα φέρει ουδεμία ευθύνη, για τυχόν άλλες ζημιές που θα ήταν δυνατόν να προκληθούν στην συνέχεια.

ΠΙΘΑΝΗ ΑΙΤΙΑ ΑΠΟΚΑΤΑΣΤΑΣΗ

1. Η αντλία δεν βγάζει νερό.

1. Δεν υπάρχει ηλεκτρικό ρεύμα.

2. Ο ηλεκτρονικός διακόπτης της αντλίας έχει

εγκατασταθεί αντίθετα από την ροή του υγρού που πρόκειται να αντληθεί.

3. Η διαδικασία πλήρωσης της αντλίας δεν

4. Η άκρη του σωλήνα αναρρόφησης δεν έχει

βυθιστεί στο υγρό που πρόκειται να αντληθεί.

1. Χρησιμοποιείστε μια συσκευή, που να

ανταποκρίνεται στις προδιαγραφές GS, για να ελέγξετε εάν υπάρχει ηλεκτρικό ρεύμα στο δίκτυο (ακολουθείστε όλες τις οδηγίες ασφαλείας). Βεβαιωθείτε ότι ο ρευματολήπτης είναι στην σωστή θέση.

2. Μεταβάλλετε την συνδεσμολογία της

συσκευής, έτσι ώστε να είναι συμβατή με την διεύθυνση ροής του υγρού που πρόκειται να αντληθεί (παρακαλούμε να αναφερθείτε στο κεφάλαιο 5.2, εγκατάσταση του ηλεκτρονικού διακόπτη Brio 2000 M).

3. Κρατήστε πατημένο το κουμπί “START

PUMP” - για 1 λεπτό το πολύ - έως ότου η αντλία αρχίσει να βγάζει νερό ομοιόμορφα.

4. Παρακαλούμε να βεβαιωθείτε ότι το άκρο

του σωλήνα αναρρόφησης είναι βυθισμένο μέσα στο υγρό που πρόκειται να αντληθεί.

2. Η αντλία εκκινεί και σταματά

1. Διαρροή από τα σημεία και /ή τους

2. Ο σωλήνας αναρρόφησης και/ή τα φίλτρα

3. Αποκαταστήστε τυχόν τσακίσματα ή άλλες

παρόμοιες διαταραχές μέσα στους σωλήνες

4. Φραγμένη ποδοβαλβίδα.

1. Βεβαιωθείτε ότι οι σύνδεσμοι και οι

σωλήνες σύνδεσης είναι καλά σφιγμένοι.

2. Αφαιρέστε το πιθανό φράξιμο.

3. Αποκαταστήστε τα τσακίσματα ή άλλες

παρόμοιες διαταραχές.

4. Αφαιρέστε τα σωματίδια που μπλοκάρουν

την αντλία ή τον σωλήνα.

3. Η αντλία σταματά όπως και

στην περίπτωση της ξηρής λειτουργίας, παρά την ύπαρξη

1. Η πίεση εκκίνησης είναι πολύ υψηλή.

1. Δώστε οδηγίες, σε κατάλληλα ειδικευμένο

προσωπικό, να προσαρμόσει την πίεση εκκίνησης στις τοπικές συνθήκες και κατόπιν επαναλάβατε την διαδικασία εκκίνησης της αντλίας όπως αυτή περιγράφεται στο κεφάλαιο 7.

ΠΙΘΑΝΗ ΑΙΤΙΑ ΑΠΟΚΑΤΑΣΤΑΣΗ

4. Η αντλία δεν επανεκκινεί.

1. Αναφερθείτε στο τμήμα 1.1.

2. Η διαφορά ύψους, μεταξύ του

ηλεκτρονικού μηχανισμού ελέγχου της αντλίας και του απώτατου σημείου του δικτύου, υπερβαίνει τα 15 m, που έχουν τεθεί σαν όριο με την εργοστασιακή ρύθμιση του πρεσσοστάτη.

3. Η αντλία είναι χαλασμένη.

4. Ο ηλεκτρονικός μηχανισμός ελέγχου δεν

1. Αναφερθείτε στο τμήμα 1.1.

2. Αναφερθείτε στο τμήμα 3.1.

3. Παρακαλούμε να επικοινωνήσετε με το

τμήμα εξυπηρέτησης πελατών.

4. Παρακαλούμε να επικοινωνήσετε με το

τμήμα εξυπηρέτησης πελατών.

5. Η αντλία δεν σταματά την

λειτουργία της παρόλο που οι συσκευές κατανάλωσης είναι

1. Συνεχής διαρροή μικρών ποσοτήτων

νερού (πχ στάξιμο κάποιας βρύσης, διαρροή από συνδέσεις του σωλήνα, κλπ).

2. Ο ηλεκτρονικός μηχανισμός ελέγχου δεν

1. Αναφερθείτε στο τμήμα 2.1.

2. Παρακαλούμε να επικοινωνήσετε με το

τμήμα εξυπηρέτησης πελατών.

Η παρούσα συσκευή κατασκευάστηκε και επιθεωρήθηκε σύμφωνα με τις τελευταίες τεχνολογικές μεθόδους. Ο πωλητής εγγυάται για τυχόν προβλήματα, που οφείλονται σε αστοχία του υλικού ή σε ανθρώπινο λάθος, σύμφωνα με τις νομικές διατάξεις που ισχύουν στην χώρα από την οποία αγοράστηκε το μηχάνημα. Η περίοδος εγγύησης ξεκινά την ημερομηνία αγοράς του προϊόντος και υπόκειται στις παρακάτω διατάξεις: Κατά την περίοδο της εγγύησης, όλες οι βλάβες που οφείλονται σε ελαττωματικά υλικά ή κατασκευή, θα αποκαθίστανται δωρεάν. Οποιοδήποτε πρόβλημα παρουσιαστεί θα πρέπει να αναφέρεται αμέσως μόλις ανιχνευθεί. Η εγγύηση καθίσταται άκυρη σε περίπτωση επέμβασης στο μηχάνημα από τον αγοραστή ή κάποιο τρίτο πρόσωπο. Ζημιές προερχόμενες από λάθη κατά την μεταφορά, τον χειρισμό, την εγκατάσταση ή την αποθήκευση, καθώς και ζημιές προερχόμενες από φυσικές καταστροφές ή άλλους εξωτερικούς παράγοντες, δεν καλύπτονται από την παρούσα εγγύηση. Τα τμήματα που υπόκεινται σε φυσιολογική φθορά εξαιρούνται από την εγγύηση. Όλα τα μέρη του μηχανήματος, κατασκευάστηκαν με μεγάλη προσοχή και με υψηλής ποιότητας υλικά και έχουν σχεδιαστεί για μεγάλη διάρκεια ζωής. Θα πρέπει όμως να γίνει αντιληπτό, ότι υπάρχει πάντοτε μία φυσιολογική φθορά, που εξαρτάται από το είδος και την ένταση της χρήσης, καθώς και τα διαστήματα μεταξύ των συντηρήσεων. Η συμμόρφωση με τις οδηγίες εγκατάστασης και συντήρησης, που περιέχονται στο παρόν εγχειρίδιο, θα συντελέσει κατά πολύ στην αύξηση της ζωής των τμημάτων που υπόκεινται σε φθορά. Σε περίπτωση παραπόνων, διατηρούμε το δικαίωμα να επισκευάσουμε, ή να αντικαταστήσουμε, τα φθαρμένα τμήματα ή και ολόκληρο το μηχάνημα. Τα τμήματα που αντικαθίστανται, θα περνούν στην ιδιοκτησία μας. Περαιτέρω αιτήματα για ζημίες που έχουν ήδη εκκαθαριστεί, εξαιρούνται από την παρούσα εγγύηση, εκτός εάν πρόκειται για ζημίες που έχουν προκληθεί από σκόπιμες ενέργειες, ή από αμέλεια, εκ μέρους του κατασκευαστή. Η εγγύηση δεν καλύπτει οποιαδήποτε άλλη περίπτωση εκτός από αυτές που αναφέρθηκαν παραπάνω. Η εγγύηση θα πρέπει να αποδεικνύεται από τον αγοραστή με την επίδειξη της σχετικής απόδειξης αγοράς. Η παρούσα εγγύηση ισχύει στην χώρα στην οποία έγινε η αγορά του προϊόντος. Παρακαλούμε σημειώστε:

1. Εάν η συσκευή σας δεν δουλεύει κανονικά, παρακαλούμε να σιγουρευτείτε πρώτα ότι δεν υφίσταται κάποιο

λάθος στον χειρισμό, ή κάποια άλλη αιτία που δεν έχει σχέση με κάποια βλάβη της συσκευής.

2. Σε περίπτωση που χρειαστεί να φέρετε, ή να αποστείλλετε την συσκευή σας για επισκευή, βεβαιωθείτε ότι έχετε

μαζί τα παρακάτω παραστατικά: - Απόκομμα της απόδειξης πώλησης. - Μία περιγραφή του προβλήματος (όσο το δυνατόν πιο ακριβής) θα διευκολύνει και θα επιταχύνει την εργασία

3. Σε περίπτωση που χρειαστεί να φέρετε, ή να αποστείλλετε την συσκευή σας για επισκευή, παρακαλούμε να

απομακρύνετε οτιδήποτε άλλο εξάρτημα έχετε προσαρτήσει πάνω σε αυτήν και δεν ανήκει στην αρχική μορφή του προϊόντος. Εάν τυχόν κάποια από αυτά τα προσαρτημένα εξαρτήματα λείπουν κατά την επιστροφή του προϊόντος, δεν θα φέρουμε καμία απολύτως ευθύνη για την απώλεια τους.

11. πώς να παραγγείλετε ανταλλακτικά

Ο γρηγορότερος, απλούστερος και φθηνότερος τρόπος για να παραγγείλετε ανταλλακτικά, είναι μέσω Διαδικτύου. Στον δικτυακό μας τόπο www.tip-pumpen.de, θα βρείτε ένα βολικό, ηλεκτρονικό κατάστημα παραγγελίας ανταλλακτικών, όπου μπορείτε να παραγγείλετε τα ανταλλακτικά σας, μόνο με μερικά κλικ. Επίσης, στον δικτυακό αυτό τόπο, δημοσιεύουμε πληροφορίες και συμβουλές, για τα διάφορα προϊόντα και αξεσουάρ μας, παρουσιάζουμε καινούριες συσκευές, καθώς και όλες τις εξελίξεις που αφορούν την τεχνολογία

Σε περίπτωση εγγύησης ή προβλήματος, παρακαλούμε να επικοινωνήσετε με το κατάστημα απ’ όπου αγοράσατε το μηχάνημά σας.

Αν χρειαστείτε, μπορείτε να ζητήσετε ενημερωμένες Οδηγίες χρήσης σε μορφή αρχείου PDF μέσω e-mail: service@tip-pumpen.de.

Μόνο για της χώρες της ΕΕ Παρακαλούμε να μην πετάτε τις ηλεκτρικές συσκευές, στους συνήθεις κάδους απορριμμάτων! Σύμφωνα με την οδηγία της Ευρωπαϊκής Ένωσης 2012/19/EU, αναφορικά με την απόρριψη ηλεκτρικών και ηλεκτρονικών συσκευών και την εναρμόνιση της οδηγίας αυτής με τους εθνικούς νόμους, τα ηλεκτρικά μηχανήματα, που φθάνουν στο τέλος της λειτουργικής τους ζωής, θα πρέπει συλλέγονται ξεχωριστά και να αποστέλλονται σε μία, περιβαλλοντικά αποδεκτή, εταιρεία ανακύκλωσης.

Λειτουργικά τμήματα / Λεπτομέρειες

Πλήκτρο START PUMP (πλήκτρο Reset)

Σύνδεση τροφοδοσίας για αντλία (πρίζα)

Σύνδεση φις καλωδίου τροφοδοσίας

Ενδεικτική λυχνία σε περίπτωση στεγνής λειτουργίας (κόκκινη)

Βίδα ρύθμισης για πίεση ενεργοποίησης

Σύνδεση παροχής IG 30,93 mm (1"), (περιστρεφόμενη)

Ενδεικτική λυχνία για τάση τροφοδοσίας

Έξοδος AG 33,25 mm (1")
