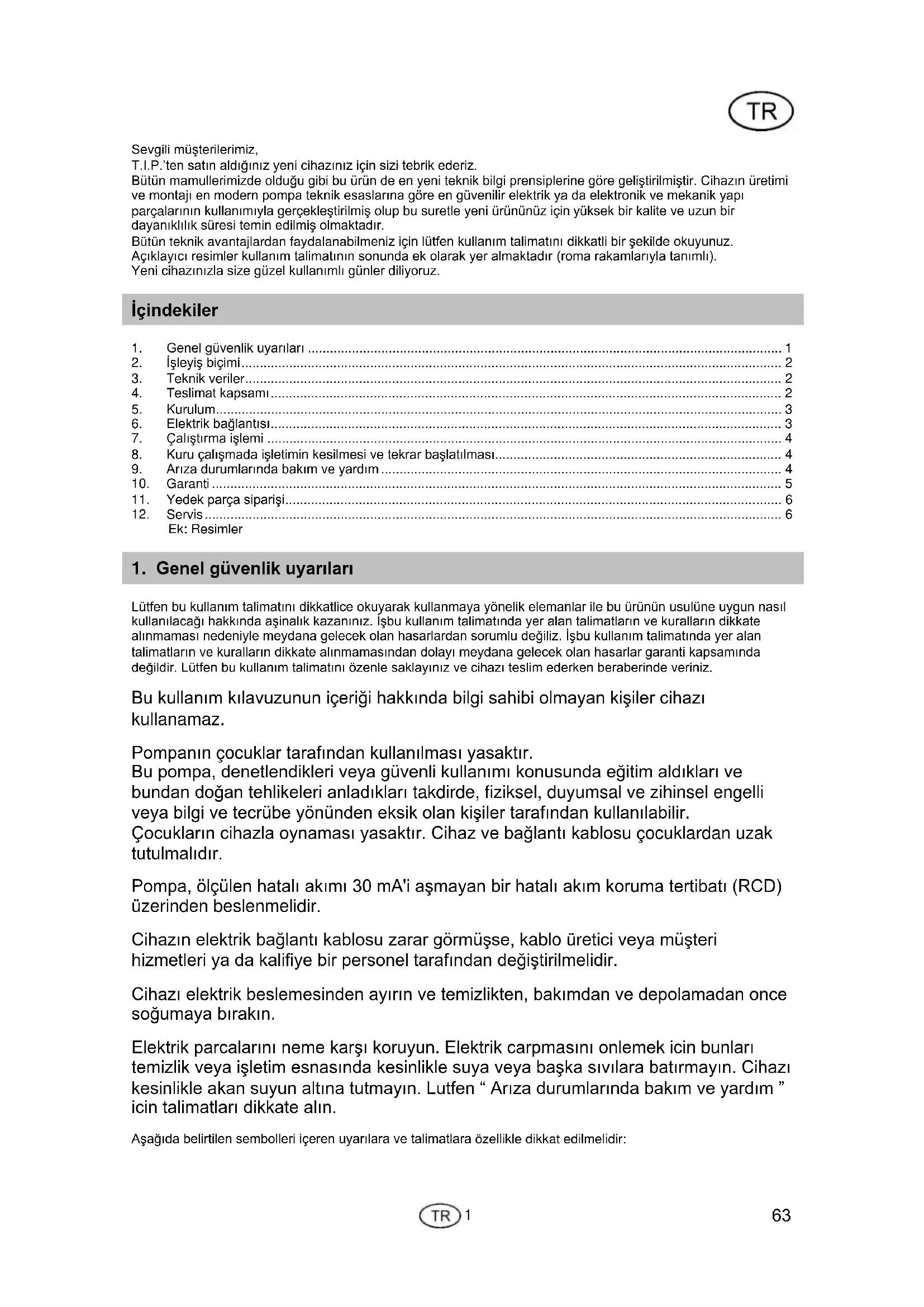

KULLANIM KILAVUZU Brio 2000M T.I.P.

• Sevgili müşterilerimiz, T.I.P.’ten satın aldığınız yeni cihazınız için sizi tebrik ederiz. Bütün mamullerimizde olduğu gibi bu ürün de en yeni teknik bilgi prensiplerine göre geliştirilmiştir. Cihazın üretimi ve montajı en modern pompa teknik esaslarına göre en güvenilir elektrik ya da elektronik ve mekanik yapı parçalarının kullanımıyla gerçekleştirilmiş olup bu suretle yeni ürününüz için yüksek bir kalite ve uzun bir dayanıklılık süresi temin edilmiş olmaktadır. Bütün teknik avantajlardan faydalanabilmeniz için lütfen kullanım talimatını dikkatli bir şekilde okuyunuz. Açıklayıcı resimler kullanım talimatının sonunda ek olarak yer almaktadır (roma rakamlarıyla tanımlı). Yeni cihazınızla size güzel kullanımlı günler diliyoruz. İçindekiler 1. Genel güvenlik uyarıları p. 1
• 2. İşleyiş biçimi p. 2
• 3. Teknik veriler p. 2
• 4. Teslimat kapsamı p. 2
• 5. Kurulum p. 3
• 6. Elektrik bağlantısı p. 3
• 7. Çalıştırma işlemi p. 4
• 8. Kuru çalışmada işletimin kesilmesi ve tekrar başlatılması p. 4
• 9. Arıza durumlarında bakım ve yardım p. 4
• 10. Garanti p. 5
• 11. Yedek parça siparişi p. 6
• 12. Servis Ek: Resimler p. 6

1. Genel güvenlik uyarıları

Lütfen bu kullanım talimatını dikkatlice okuyarak kullanmaya yönelik elemanlar ile bu ürünün usulüne uygun nasıl kullanılacağı hakkında aşinalık kazanınız. İşbu kullanım talimatında yer alan talimatların ve kuralların dikkate alınmaması nedeniyle meydana gelecek olan hasarlardan sorumlu değiliz. İşbu kullanım talimatında yer alan talimatların ve kuralların dikkate alınmamasından dolayı meydana gelecek olan hasarlar garanti kapsamında değildir. Lütfen bu kullanım talimatını özenle saklayınız ve cihazı teslim ederken beraberinde veriniz. Bu kullanım kılavuzunun içeriği hakkında bilgi sahibi olmayan kişiler cihazı kullanamaz. Pompanın çocuklar tarafından kullanılması yasaktır. Bu pompa, denetlendikleri veya güvenli kullanımı konusunda eğitim aldıkları ve bundan doğan tehlikeleri anladıkları takdirde, fiziksel, duyumsal ve zihinsel engelli veya bilgi ve tecrübe yönünden eksik olan kişiler tarafından kullanılabilir. Çocukların cihazla oynaması yasaktır. Cihaz ve bağlantı kablosu çocuklardan uzak tutulmalıdır. Pompa, ölçülen hatalı akımı 30 mA'i aşmayan bir hatalı akım koruma tertibatı (RCD) üzerinden beslenmelidir. Cihazın elektrik bağlantı kablosu zarar görmüşse, kablo üretici veya müşteri hizmetleri ya da kalifiye bir personel tarafından değiştirilmelidir. Cihazı elektrik beslemesinden ayırın ve temizlikten, bakımdan ve depolamadan once soğumaya bırakın. Elektrik parcalarını neme karşı koruyun. Elektrik carpmasını onlemek icin bunları temizlik veya işletim esnasında kesinlikle suya veya başka sıvılara batırmayın. Cihazı kesinlikle akan suyun altına tutmayın. Lutfen “ Arıza durumlarında bakım ve yardım ” icin talimatları dikkate alın. Aşağıda belirtilen sembolleri içeren uyarılara ve talimatlara özellikle dikkat edilmelidir:

Bu talimatı göz ardı etmek mal ve can kaybı tehlikesini beraberinde getirir.

Bu talimatın göz ardı edilmesi mal ve/veya can kaybına neden olabilecek elektrik çarpması tehlikesini beraberinde getirir.

Cihazı nakliye hasarlarına karşı kontrol ediniz. Herhangi bir hasar durumunda perakendeci derhal ancak satın alınma tarihini müteakip en geç 8 gün içerisinde haberdar edilmesi gerekir.

Elektronik pompa kumandası Brio 2000 M 1,5 bar’ın üzerinde basınç üretebilen her tip basınç pompasının otomatizasyonuna olanak tanır. Otomatizasyonun anlamı taşınan sıvının, su muslukları veya başka tüketiciler yoluyla su şebekesi varmış gibi kullanılabilmesidir. Brio 2000 M, bunun yanı sıra su miktarı azaldığında pompayı kapattığından, cihazı kuru çalışma sonucu oluşan zararlara karşı korur. Brio 2000 M, elektrik şebekesi ile bağlantı kurulur kurulmaz yaklaşık 15 saniye içinde pompayı aktive eder. Pompanın otomatik olarak çalıştırılması, bir tüketicinin açılmasıyla iletim hattındaki basıncın Biro 2000 M’nin çalışma basıncına ulaşması sonucu düşmesiyle gerçekleşir. Pompanın otomatik olarak kapatılması ise – hidroforlar gibi basınç kabına sahip pompalardan farklı olarak – belli bir kapatma basıncına ulaşılması ile değil, tüketicinin kapatılmasıyla debinin minimum değerlere kadar düşmesiyle gerçekleşir. Bu sırada iletim sistemi, pompanın ulaşabileceği maksimum basıncın altındadır. Elektronik pompa kumandası Brio 2000 M bu durumda kapatma işlemini 7 ile 15 saniye arasında geciktirir. Bu teknik, düşük debilerde pompanın çalıştırılma sıklığını azaltır ve koruyucu bir işletim sistemine destek olur. Bu fonksiyon, su azlığı sonucu oluşan pompanın kuru çalışması durumunda da devreye girer ve böylece cihazın zararlardan etkin biçimde korunmasını sağlar. İletim sisteminin çalışma basıncı ve basıncı, entegre manometre ile kontrol edilebilir. Brio 2000 M’nin işletilmesinde işlev bozukluklarına yol açabilecek katı maddelerin taşınan sıvı içinde bulunmaması gerekir. Bu koşul sağlanmıyorsa pompanın emme bölgesine etkin bir ön filtre monte edilmelidir.

Pompa tuzlu su, atıklar, alevlenebilir, asitli, patlayıcı veya diğer tehlikeli sıvıların taşınması için uygun değildir. Taşınacak olan sıvı teknik verilerde belirtilen en yüksek ya da en düşük ısıyı geçemez ya da altına düşemez.

Model Brio 2000 M Şebeke gerilimi / Frekans 230 V~ 50 Hz Bağlantı prizi için maks.elektrik akımı 12 A Koruma türü IP65 Giriş bağlantısı 30,93 mm (1 “), vida dişi, drehbar Çıkış bağlantısı 33,25 mm (1 “), dış yivli Azami işletim basıncı 10 bar Çalıştırma basıncı ayar aralığı 1,0 – 3,5 bar Önceden ayarlanmış çalıştırma basıncı aralığı 1,5 bar Pompalanan sert cisimlerin azami büyüklüğü 0 mm Pompalanan sıvının asgari ısısı 2 °C Pompalanan sıvının azami ısısı (T max

55 °C Bağlantı kablosunun uzunluğu 1,5 m Kablo çeşidi H05RN-F Ağırlık (net) 0,75 kg Boyutlar (B x G x Y) 10 x 10 x 19,5 cm Ürün - numarası

Bu ürünün teslimat kapsamında mevcut olanlar aşağıdaki gibidir: Bağlantı kablosuyla birlikte elektronik pompa kumandası, ikili nipel, kullanım kılavuzu. Teslimat kapsamını tümüyle kontrol ediniz. Kullanım amacına göre ilave aksesuar gerekli olabilir (bkz. „Kurulum“ ve „Yedek parça siparişi“ bölümleri).

Paketi mümkün olduğu sürece garanti süresinin sonuna kadar atmayınız. Paket malzemelerini çevreye zarar vermeyecek şekilde imha ediniz.

5.1. Kurulum ile ilgili genel uyarıları

Tüm montaj ve bakım çalışmaları esnasında cihazlar elektrik şebekesine bağlı olmamalıdır.

Pompa, elektronik pompa kumandası Brio 2000 M ve tüm bağlantı sistemi don ve hava etkilerinden korunmuş olmalıdır.

Montaj sırasında bağlantı kablosu aşırı gergin olmamalıdır, zira elektrik hattı ve bağlantısında zarara yol açabilir.

Pompa normal işletim esnasında durdurulduğunda, borular basınç altında kalır. Dolayısıyla her müdahale öncesi bir tüketici açılarak basıncın azalması sağlanmalıdır.

Bütün bağlantı boruları tamamen sızdırmaz olmalıdır çünkü sızdıran borular pompanın gücünü etkileyebilir ve ciddi hasarlara neden olabilir. Bu yüzden mutlaka boruların vida dişli parçalarını kendi aralarında izole ederek pompaya olan bağlantılarını teflon bandıyla bantlayın. Ancak teflon bandı gibi yalıtım malzemenin kullanımı montajın hava geçirmez bir şekilde yapıldığını garanti eder. Aşırı güç harcayarak hasarlara neden olacak kadar vidaların sıkıştırmasından kaçınınız. 5.2. Elektronik pompa kumandasının montajı Elektronik pompa kumandası Brio 2000 M, pompanın basınç bağlantısı veya basınç borusu ile ilk tüketici arasında kalan herhangi bir noktada - örneğin bir su musluğu – monte edilebilir. Buna rağmen, montajın pompanın basınç bağlantısına çok yakın bir noktada veya doğrudan üzerinde yapılması tavsiye olunur. Brio 2000 M’nin montajı sırasında kapak ve çıkıştaki okların sıvının taşınma yönünü göstermelerine dikkat edilmelidir. Bunu takiben Brio 2000 M’nin çıkışı ve tüketici uygun bir su borusuyla birbireine bağlanmalıdır. Bir pompa 10 bar’ın üzerinde bir basınç ile işletiliyorsa, maksimum işletme basıncını 10 bar’la sınırlayan bir basınç düşürücü devreye sokulmalıdır. Elektronik pompa kumandasının kusursuz biçimde işletilmesi için pompanın emme borusu, su tedarik sistemindeki basıncın pompa kapatıldıktan sonra düşmemesi için bir çek valf veya ayak kumandalı valf ile donatılmalıdır. Bu durum bir derin kuyu veya dalgıç pompanın kullanılması halinde de geçerlidir (şekil IV). 5.3. Çalıştırma basıncı

Önceden ayarlanmış çalıştırma basıncı sadece uzman personel tarafından değiştirilmelidir.

Brio 2000 M için ayarlanmış çalıştırma basıncı ile pompanın maksimum çalıştırma basıncı arasındaki fark 0,6 bar’dan fazla olmalıdır.

Otomatik kumandaya karşı gelen basınç 1,5 bar’a ayarlanmıştır ve bu basınç uygulamaların çoğu için uygundur. Çalıştırma basıncının değiştirilmesi için cihazın kapağı çıkartılmalıdır, bu ise sadece uzman personel tarafından elektriksel tehlikeler gözetilerek yapılabilir. Tepki basıncını ayarlamak için ise iç flanşta yer alan + ve – işaretli vida döndürülmelidir (şekil VI). Aşağıdaki durumlarda değişiklik yapılması gereklidir:

1. Cihaz ve en yukarıda bulunan tüketici arasındaki gerçek yükseklik farkı „h“ (şekil V) 1,5 metreden fazlaysa.

2. Pompa suyla kaplanmış durumda çalıştırılıyorsa, yani su basıncı maksimum pompa basıncına ekleniyorsa.

Değiştirilen ayarın sadece pompanın çalıştırma basıncı üzerinde etkisi vardır. Hiçbir koşulda pompanın çıkış ucunda bir basınç artışına neden olamaz.

6. Elektrik bağlantısı

Cihazda şebeke fişiyle beraber bir şebeke bağlantı kablosu mevcuttur. Tehlikeleri engellemek için şebeke bağlantı kablosu ve şebeke fişi sadece teknik personel tarafından değiştirilebilir. Pompayı şebeke bağlantı kablosundan taşımayınız ve şebeke fişini prizden çekmek için kullanmayınız. Şebeke fişini ve şebeke bağlantı kablosunu ısıdan, yağdan ve keskin kenarlardan koruyunuz.

Teknik verilerde belirtilen değerler mevcut şebeke gerilimine uygun olmalıdır. Kurulumdan sorumlu kişi elektrik bağlantısında normlara uygun bir topraklama mevcut olup olmadığını kontrol etmek zorundadır.

Elektrik bağlantısı yüksek hassasiyette kaçak akım rölesiyle (Fl-şalteri) donatılmış olması gerekir: ∆ = 30 mA (DIN VDE 0100-739).

Uzatma kablolarının kesitleri, VDE uyarınca, H05RN-F (3 x 1,0 mm²) kısa kodluna sahip plastik hortumların yatay kesitlerinden daha düşük olmamalıdır. Elektrik fişi ve manşonların su sıçramalarına karşı güvenli olması gerekir.

Otomatik kumanda sisteminin elektrik fişi kuralına uygun biçimde monte edilmiş bir topraklı priz üzerinden doğrudan elektrik şebekesine bağlanır. İşletim sırasında yanan yeşil kontrol lambası sistemde gerilim olup, olmadığını gösterir. Pompanın fişi, Brio 2000 M’nin prizine bağlanır.

7. Çalıştırma işlemi

Cihazın doğrudan nem etkisi altında kalmasını önleyiniz (örn. yağmur altında işletim). Cihazı yağmura maruz bırakmayınız. Cihaz üzerinde damlatan bağlantılar olmamasına dikkat ediniz. Cihazı ıslak veya nemli çevrede kullanmayınız. Cihaz ve eletrik bağlantılarının su altında kalmayacak yerlerde konuşlandırılmasına dikkat ediniz.

İşletimden önce emme borusunu ve pompa gövdesini tamamen sıvı ile doldurunuz. Pompanın fişini Brio 2000 M’nin prizine sokunuz. Daha sonra Brio 2000 M’nin prizini kuralına uygun biçimde monte edilmiş bir toprak hattıyla doğrudan elektrik şebekesine bağlayınız. Brio 2000 M’nin üzerindeki yeşil lambanın yanması gerilimin varlığını gösterir. Pompanın otomatik olarak kapanmasından sonra en yukarıda bulunan tüketici açılmalıdır. Eğer su eşit düzeyde akıyorsa, işletim sona ermiştir. Eğer su iletilmiyorsa, pompayı elektronik pompa kumandasınca ayarlanmış süreden daha uzun zaman çalıştırınız. Bu amaçla Brio 2000 M’nin üzerinde bulunan „START PUMP“ tuşuna pompanın emme süreci sonlanana ve su iletilmeye başlanana kadar basınız. Bu işlem bir dakika içinde başarıya ulaşmazsa Brio 2000 M’yi elektrikten çekiniz ve işletim için tanımlanan adımları tekrarlayınız.

8. Kuru çalışmada işletimin kesilmesi ve tekrar başlatılması

Elektronik pompa kumandası Brio 2000 M, kuru çalışma veya su azlığı durumunda pompanın kapanmasını sağlar. Ayrıca üzerinde „ERROR“ yazan kırmızı kontrol lambası da yanmaya başlar. Bu koruma düzeneği pompanın yeniden otomatik olarak çalıştırılmasını önler. Tekrar işletime geçmek için elektronik pompa kumandası üzerinde bulunan START PUMP“ tuşuna basılmalıdır. Daha önce mutlaka kuru çalışmanın nedeni ortadan kaldırılmalıdır.

9. Arıza durumlarında bakım ve yardım

Bakım çalışmalarından önce pompanın elektrik şebekesiyle olan bağlantısı kesilmesi gerekir. Eğer elektrik şebekesiyle olan bağlantısı kesilmezse pompanın istemeden çalışmaya Başlaması gibi bir riski söz konusudur.

Usulüne uygun olmayan tamirat çalışmalarına bağlı olarak oluşan hasarlardan sorumlu değiliz. Usulüne uygun olmayan tamirat çalışmalarına bağlı olarak meydana gelen hasarlar bütün garanti haklarının geçersiz hale gelmesine neden olur.

Gerçekleştirilecek olan düzenli bir bakım ve itinalı bir onarım olası işletim arıza risklerini azaltır ve cihazınızın ömrünün uzatmaya yardımcı olur. Pompa uzun süre kullanılmazsa parçalar ve iletim sistemi tümüyle boşaltılmalıdır. Don durumunda suyun donması sonucu önemli ölçüde zarar oluşabilir. İşletim arızalarında öncelikle bir kullanıcı hatasının veya elektrik kesintisi gibi cihazının arızasına bağlı olmayan başka bir nedenin söz konusu olup olmadığını kontrol ediniz. Aşağıda yer alan listede cihazın olası arızaları, muhtemel nedenler ve onların giderilmesi için uygun görülen öneriler belirtilmiştir. Takibi olarak belirtilen bütün tedbirler ancak pompanın elektrik şebekesi ile olan bağlantısı kesildikten sonra uygulanabilir. Şayet herhangi bir arızayı tek başına gideremiyorsanız lütfen müşteri hizmetlerine ya da ürünü satın aldığınız noktaya müracaat ediniz. Daha ayrıntılı bir tamiratı gerektirecek bütün işlemler ancak bir yetkili kişi tarafından yapılabilir. Lütfen usulüne uygun olmadan yapılan tamirat işlemlerine bağlı olarak meydana gelmiş hasarların bütün garanti haklarını iptal ettiğini ve bundan dolayı bizim herhangi bir sorumluluk üstlenmediğimizi kesinlikle unutmayın.

1. Pompa sıvı iletmiyor.

sıvının akış yönüne ters monte edilmiş.

3. Pompanın emme işlemi henüz

4. Emme borusunun girişi taşınan sıvının

1. Uygun bir cihazla gerilim olup olmadığını

kontrol ediniz (güvenlik uyarılarını dikkate alınız!). Fişin doğru takılıp takılmadığını kontrol ediniz. Gerilim olması halinde elektronik pompa kumandasına ait yeşil kontrol lambası “On” yanar.

2. Montajı sıvının akış yönü gözetilecek

şekilde değiştiriniz (bakınız bölüm 5.2. elektronik pompa kumandasının montajı).

3. „START PUMP“ tuşunu pompa eşit

düzeyde sıvı iletene kadar – azami 1 dakikayı geçmeyecek şekilde - basılı tutunuz.

4. Emme borusu girişinin taşınan sıvının içine

daldırılmış olduğuna dikkat ediniz.

2. Pompa sık sık açılıp

1. İzole edilmemiş bağlantılar ve/veya

3. Bağlantı borularında bükümler veya

4. Ayak kumandalı valf kirlenmiş.

1. Bağlantı ve/veya bağlantı borularının izole

edilmiş olmalarını garanti ediniz.

2. Tıkanıklıkları gideriniz.

3. Bükümler veya benzer hasarları ortadan

4. Tıkanıklıkları gideriniz.

3. Su olmasına rağmen kuru

çalışma durumunda olduğu gibi pompanın durması.

1. Çalıştırma basıncı çok yüksek.

1. Çalıştırma basıncının uzman personel

tarafından yerel koşullara göre uyarlanması ve pompanın yeniden işletimi (bakınız bölüm 7., işletim).

4. Pompa artık çalışmıyor.

1. Bakınız madde 1.1.

2. Ön ayarlama uyarınca azami 15 m olması

gereken elektronik pompa kumandası ve alım yerindeki yükseklik farkı gereğinden fazladır.

4. Elektronik pompa kumandası arızalandı.

1. Bakınız madde 1.1.

2. Bakınız madde 3.1.

3. Müşteri servisine müracaat ediniz.

4. Müşteri servisine müracaat ediniz.

5. Pompa kapalı tüketicilere

1. Bakınız madde 2.1.

2. Elektronik pompa kumandası arızalandı.

1. Bakınız madde 2.1.

2. Müşteri servisine müracaat ediniz.

Bu cihaz en modern yöntemlerle imal edilerek kontrol edilmiştir. Satıcı satın alınan cihazın ülkesinde geçerli olan yasal mevzuatı uyarınca cihaz için kusursuz malzeme ve hatasız imalat için garanti eder. Garanti süresi aşağıda belirtilen koşullar çerçevesinde satın alınan tarihte başlar: Garanti süresi içerisinde malzeme veya imalat hatalarına bağlı olarak meydana gelmiş olan bütün kusurlar bedelsiz olarak giderilir. Şikâyetler tespit edilmesini müteakip hemen bildirilmesi gerekir. Alıcının veya üçüncülerin müdahaleleri garanti hakkının iptal edilmesine neden olur. Uygun olmayan müdahale veya kullanım, hatalı konumlandırma veya muhafaza edilme, uygun olmayan bağlantı veya kurulum ile mücbir sebeplere veya diğer dış etkenlere bağlı olarak meydana gelen hasarlar garanti hizmetleri kapsamına girmez. Aşınan parçalar bu kapsama dahil değildir. Bütün parçalar büyük özenle ve birinci sınıf malzeme kullanılarak imal edilmiş olup uzun bir ömür için tasarlanmıştır. Ancak aşınma kullanım türüne, kullanım yoğunluğuna ve bakım aralığına bağlı olarak değişir. Bu yüzden işbu kullanım talimatında yer alan kurulum ve bakım talimatlarına sadık kalmak aşınan parçaların uzun ömürlü olmasını sağlayacaktır. Şikâyetlerde arızalanan parçalarının yenilenmesi veya değiştirilmesi veya cihazın değiştirilmesi hakkını saklı tutuyoruz. Değiştirilen parçaların mülkiyeti tarafımıza geçer. Hasarlar üreticinin kasti veya ağır ihmaline bağlı olarak meydana gelmediği sürece zarar tazminat talepleri olarak geçerli değildir. Garantiye bağlı olarak başkaca talepler geçerli değildir. Alıcı garanti hakkını satış belgesini ibraz ederek kanıtlamak zorundadır. Söz konusu bu garanti temini cihazın satın alındığı ülkede geçerlidir. Özel uyarılar:

1. Eğer cihazınız artık doğru bir şekilde işlevini yerine getirmiyorsa öncelikle herhangi bir kullanım hatasının veya

cihazının arızasına bağlı olmayan başka bir nedenin söz konusu olup olmadığını kontrol ediniz.

2. Şayet arızalı cihazınızı tamir edilmek üzere teslim ederseniz veya gönderirseniz mutlaka aşağıda belirtilen

belgeleri de beraberinde bulundurunuz: - Satış belgesi. - Meydana gelen arıza hakkında bilgi (mümkün olduğunca ayrıntılı bir açıklamada bulunmanız tamiratın seri olarak gerçekleşmesini kolaylaştıracaktır).

3. Arızalanan cihazı tamir edilmek üzere teslim etmeden veya göndermeden önce cihaza sonradan takılıp orijinal

haline uygun olmayan bütün parçaları çıkartınız. Şayet cihazın size tekrar teslim edilmesini müteakip bu türde sonradan eklenen parçalar eksik olduğu fark edilirse herhangi bir sorumluluk üstlenmeyiz.

11. Yedek parça siparişi

Yedek parça siparişinin en hızlı, en kolay ve fiyat bakımından en uygun yolu internet üzerinden gerçekleşir. Web sayfamız olan www.tip-pumpen.de birkaç tıklamayla sipariş işlemini rahatça gerçekleştirebileceğiniz yedek parça alışveriş ortamı bulunur. Bunun haricinde web sayfamızda ürünlerimizle ve aksamlarıyla ilgili kapsamlı bilgiler ve değerli öneriler yayınlıyor, yeni cihazları tanıtarak pompa tekniği sektöründeki güncel eğilimleri ve yenlikleri sunuyoruz.

Garanti talebinizde veya arızalarda lütfen satış noktasına müracaat ediniz.

Gerektiğinde PDF dosyası olarak güncel bir kullanım talimatı service@tip-pumpen.de e-posta üzerinden talep edilebilir.

Sadece AB ülkeleri için Elektrikli cihazları çöp kovasına atmayınız! Eski elektrik ve elektronik cihazlarlarla ilgili 2012/19/EU sayılı Avrupa yönergesi ve ulusal yasadaki uygulaması uyarınca kullanılmış elektrikli cihazların ayrı olarak toplanarak, çevreye uygun geri dönüşüm işlemine tabi tutulması gerekir. Sorularınız için lütfen yerel bir atık yönetimi firmasına başvurunuz.

İşlev parçaları / Ayrıntılar

START PUMP düğmesi (Sıfırlama-Düğmesi)

Şebeke kablo fişi bağlantısı

Kuru çalıştırma sırasındaki kontrol düğmesi (kırmızı)

Uygun basınç için ayar vidası

Giriş akım bağlantısı 30,93 mm (1 “), vida dişi (çevrilebilir)

Şebeke gerilimi için kontrol düğmesi (yeşil)

Çıkış 33,25 mm (1 “), dış yivli
