MANUAL DE USUARIO Brio 2000M T.I.P.

Declaración CE de conformidad La empresa T.I.P. Technische Industrie Produkte GmbH, Siemenstr. 17, D-74915 Waibstadt, declara bajo su propia res-ponsabilidad que los productos mencionados abajo cumplen los requisitos de las sigiuentes directivas de la CE y modifica-ciones sucesivas: 2014/35/EU, 2014/30/EU, 2011/65/EU.

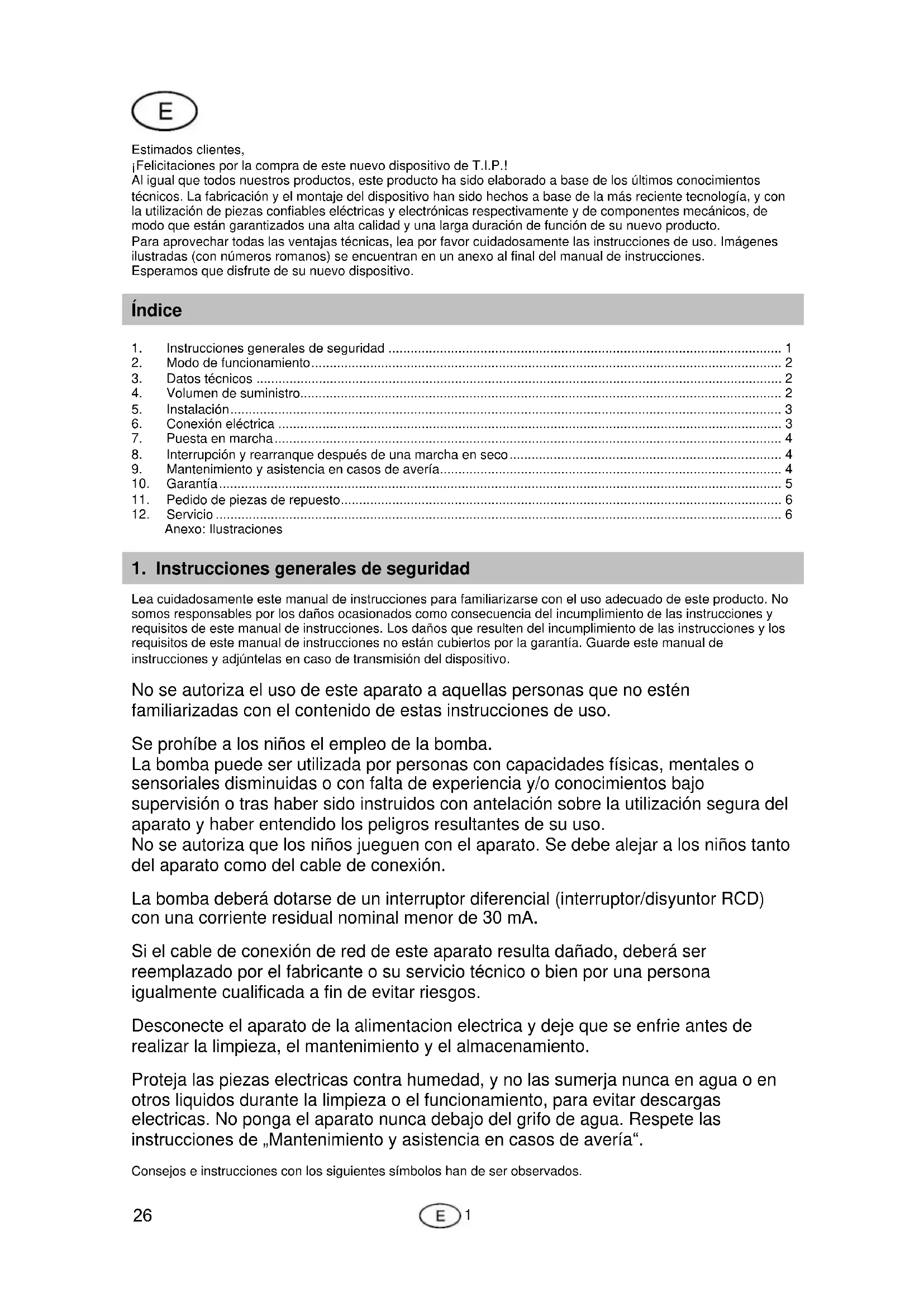

• Estimados clientes, ¡Felicitaciones por la compra de este nuevo dispositivo de T.I.P.! Al igual que todos nuestros productos, este producto ha sido elaborado a base de los últimos conocimientos técnicos. La fabricación y el montaje del dispositivo han sido hechos a base de la más reciente tecnología, y con la utilización de piezas confiables eléctricas y electrónicas respectivamente y de componentes mecánicos, de modo que están garantizados una alta calidad y una larga duración de función de su nuevo producto. Para aprovechar todas las ventajas técnicas, lea por favor cuidadosamente las instrucciones de uso. Imágenes ilustradas (con números romanos) se encuentran en un anexo al final del manual de instrucciones. Esperamos que disfrute de su nuevo dispositivo. Índice 1. Instrucciones generales de seguridad p. 1
• 2. Modo de funcionamiento p. 2
• 3. Datos técnicos p. 2
• 4. Volumen de suministro p. 2
• 5. Instalación p. 3
• 6. Conexión eléctrica p. 3
• 7. Puesta en marcha p. 4
• 8. Interrupción y rearranque después de una marcha en seco p. 4
• 9. Mantenimiento y asistencia en casos de avería p. 4
• 10. Garantía p. 5
• 11. Pedido de piezas de repuesto p. 6
• 12. Servicio Anexo: Ilustraciones p. 6

1. Instrucciones generales de seguridad

Lea cuidadosamente este manual de instrucciones para familiarizarse con el uso adecuado de este producto. No somos responsables por los daños ocasionados como consecuencia del incumplimiento de las instrucciones y requisitos de este manual de instrucciones. Los daños que resulten del incumplimiento de las instrucciones y los requisitos de este manual de instrucciones no están cubiertos por la garantía. Guarde este manual de instrucciones y adjúntelas en caso de transmisión del dispositivo. No se autoriza el uso de este aparato a aquellas personas que no estén familiarizadas con el contenido de estas instrucciones de uso. Se prohíbe a los niños el empleo de la bomba. La bomba puede ser utilizada por personas con capacidades físicas, mentales o sensoriales disminuidas o con falta de experiencia y/o conocimientos bajo supervisión o tras haber sido instruidos con antelación sobre la utilización segura del aparato y haber entendido los peligros resultantes de su uso. No se autoriza que los niños jueguen con el aparato. Se debe alejar a los niños tanto del aparato como del cable de conexión. La bomba deberá dotarse de un interruptor diferencial (interruptor/disyuntor RCD) con una corriente residual nominal menor de 30 mA. Si el cable de conexión de red de este aparato resulta dañado, deberá ser reemplazado por el fabricante o su servicio técnico o bien por una persona igualmente cualificada a fin de evitar riesgos. Desconecte el aparato de la alimentacion electrica y deje que se enfrie antes de realizar la limpieza, el mantenimiento y el almacenamiento. Proteja las piezas electricas contra humedad, y no las sumerja nunca en agua o en otros liquidos durante la limpieza o el funcionamiento, para evitar descargas electricas. No ponga el aparato nunca debajo del grifo de agua. Respete las instrucciones de „Mantenimiento y asistencia en casos de avería“. Consejos e instrucciones con los siguientes símbolos han de ser observados.

En caso de no respetar esta instrucción correrá el riesgo de lesiones o daños personales.

Si no se cumplen estas instrucciones existe el peligro de un choque eléctrico que puede dañar a las personas y/o el equipo.

Compruebe si el dispositivo muestra daños de transporte. En caso de daños, el minorista debe ser informado inmediatamente - pero a más tardar dentro de 8 días a partir de la fecha de compra.

2. Modo de funcionamiento

El control electrónico de bombas Brio 2000 M hace posible la automatización de cada tipo de bomba a presión que puede generar una presión de más de 1,5 bar. La automatización tiene la ventaja de que el líquido elevado se puede utilizar de la misma forma como si viniera de una pila de agua abriendo y cerrando simplemente los grifos de agua u otros consumidores. Otra ventaja del Brio 2000 M es que protege la bomba de daños debido a la marcha en seco porque la desconecta en caso de falta de agua. Cuando se haya establecido la conexión a la red de corriente el Brio 2000 M activa la bomba por unos 15 segundos. La bomba se conecta automáticamente cuando la presión en el sistema de tuberías baje debido a la abertura de un consumidor hasta que se haya alcanzado la presión de conexión del Brio 2000 M. La bomba no se desconecta automáticamente cuando se alcanza una determinada presión de desconexión, como sucede en las bombas con recipientes de presión, por ejemplo las instalaciones de abastecimiento de agua para uso doméstico, sino que se desconecta cuando el caudal baja a valores mínimos debido al cierre de los consumidores. El sistema de tuberías se encuentra en este caso bajo la presión máxima de la bomba. El control electrónico de bombas Brio 2000 M retrasa la desconexión entre 7 a 15 segundos. Esta técnica reduce la frecuencia de conexiones si el caudal es bajo y por consiguiente prolonga la vida útil de la bomba. Esta función también se activa en el caso de una marcha en seco de la bomba lo que constituye una protección eficiente del equipo contra daños causados por la operación con poca agua. El manómetro integrado permite controlar la presión de conexión y la presión del sistema de tuberías. Durante la operación del Brio 2000 M el líquido a elevar no debe contener sustancias sólidas porque éstas pueden provocar fallos del funcionamiento. Si no se puede garantizar esta condición previa se debe instalar un filtro previo eficiente en el área de aspiración de la bomba.

La bomba no es adecuada para el bombeo de agua salada, materias fecales o líquidos inflamables, cáusticos o explosivos u otros líquidos peligrosos. El líquido bombeado no debe pasar la temperatura máxima o quedar debajo de la temperatura mínima mencionadas en los datos técnicos.

Modelo Brio 2000 M Tensión / Frecuencia 230 V~ 50 Hz Corriente eléctrica máxima para la caja de enchufe de conexión 12 A Tipo de protección IP65 Conexión entrada 30,93 mm (1 “), rosca interior, orientable Conexión salida 33,25 mm (1 “), rosca externa Max. presión de servicio 10 bar Gama de ajuste de la presión de conexión de 1,0 a 3,5 bar Presión de conexión preajustada 1,5 bar Tamaño máximo de las partículas sólidas bombeadas 0 mm Temperatura mínima del líquido bombeado 2° C Temperatura máxima del líquido bombeado (T max

55° C Longitud del cable de conexión 1,5 m Modelo del cable H05RN-F Peso (neto) 0,75 kg Dimensiones (L x P x A) 10 x 10 x 19,5 cm Número de artículo

El volumen de suministro de este producto incluye: Un control electrónico de la bomba con cable de conexión, un niple doble, las instrucciones de servicio.

Compruebe la integridad del suministro. En dependencia de la finalidad de empleo puede ser que se requieran otros accesorios (véase capítulo "Instalación" y "Pedido de piezas de recambio"). Guarde el embalaje hasta el final del plazo de garantía, si fuera posible. Deseche los materiales del embalaje de acuerdo a las disposiciones de la protección del medio ambiente.

5.1. Instrucciones generales para la instalación

Durante toda la instalación y durante todos los trabajos de mantenimiento está prohibido conectar los equipos a la red de corriente.

La bomba, el control electrónico de bombas Brio 2000 M y el sistema de conexión completo se deben proteger contra heladas y influencias climáticas.

Garantice que el cable de conexión no se tense demasiado durante la instalación porque esto puede causar daños en la línea eléctrica y la conexión eléctrica.

Después del paro de la bomba las líneas se encuentran bajo presión. Antes de ejecutar cualquier trabajo se debe abrir por eso siempre un consumidor para que la presión pueda bajar.

Todos los tubos deben estar absolutamente impermeables, ya que fugas afectan el rendimiento de la bomba y pueden traer daños graves. Por esto estanque en todo caso las partes roscadas de los tubos entre sí y las conexiones con la bomba con cinta de teflón. Sólo el uso de material de cierre, tales como cinta de teflón asegura que el montaje se haga hermético. Evite atornillamientos forzosos ya que pueden causar deterioros. 5.2. Instalación del control electrónico de bombas El control electrónico de bombas Brio 2000 M se puede montar en cualquier lugar entre la conexión de presión o la tubería de presión de la bomba y el primer consumidor, por ejemplo un grifo de agua. Sin embargo, se recomienda la instalación en la cercanía o directamente en la conexión de presión de la bomba. Tenga en cuenta para el montaje del Brio 2000 M que las flechas en la tapa y la salida deben indicar en el sentido de flujo del líquido a elevar. Después una la salida del Brio 2000 M y el consumidor con una tubería de agua apropiada. En caso que se utilice una bomba con una presión máxima superior a 10 bar se tiene que preconectar un reductor de presión que limite la presión de servicio máxima a 10 bar. Para el servicio correcto del control electrónico de bombas es imprescindible que la tubería de aspiración de la bomba tenga una válvula antirretorno o una válvula de pie para que la presión en el sistema de abastecimiento de agua se mantenga después de la desconexión de la bomba. Esto también es válido para el empleo de una bomba sumergible o bomba sumergible a presión (FIG. IV). 5.3. Presión de conexión

Sólo el personal técnico puede modificar la presión de conexión preajustada.

La diferencia entre la presión de conexión ajustada en el Brio 2000 M y la presión máxima de la bomba debe ser superior a 0,6 bar.

La presión con la cual se activa el control automático está ajustada a 1,5 bar que es una presión optima para la mayoría de las aplicaciones. Para modificar la presión de conexión hay que quitar la tapa del equipo. Sólo el personal técnico que toma en cuenta los peligros eléctricos puede modificar la presión. Para modificar la presión de reacción hay que girar el tornillo con los signos + y – en la brida interior. (FIG. VI) Un modificación es necesaria en los siguientes casos:

1. La diferencia de altura real "h" (FIG. V) entre el equipo y el consumidor más alto asciende a más de 15 m.

2. La bomba trabaja en el servicio de alimentación, es decir hay que adicionar la presión de alimentación a la

presión máxima de la bomba. El ajuste modificado sólo tiene influencia en la presión de conexión de la bomba, pero en ningún caso puede causar un aumento de la presión en el lado final del equipo.

6. Conexión eléctrica

El dispositivo dispone de un cable para la conexión de la red con enchufe. Cable y enchufe sole pueden ser cambiados por personal adecuado para evitar peligros. No carge la bomba por el cable y no lo utilice para sacar el enchufe de la toma de corriente. Proteja el cable y el enchufe de calor, aceite y bordes afilados.

Los valores mencionados en los datos técnicos deben corresponder con la tensión existente. La persona responsable de la instalación tiene que garantizar que la conexión eléctrica tenga la puesta a tierra correspondiente a las normas.

La conexión eléctrica debe estar equipada con un disyuntor diferencial de alta sensibilidad (FI-interruptor): =30 mA (DIN VDE 0100-739).

La sección transversal de los cables de prolongación no debe ser inferior que las mangueras de goma con el marcado H07RN-F (3 x 1,0 mm²) según VDE (Asociación alemana para electrotecnia, electrónica y técnica de información). Las clavijas de red y los acoplamientos tienen que estar protegidos contra salpicaduras de agua.

La clavija de red del sistema de control automático se une directamente con la alimentación eléctrica a través de una caja de enchufe con puesta a tierra debidamente instalada. La lámpara de control verde indica durante el servicio si el sistema se encuentra bajo tensión. La clavija de red de la bomba se conecta a la caja de enchufe del Brio 2000 M.

No exponga el equipo a una humedad directa (por ejemplo durante la operación de regadores). No exponga el equipo nunca a la lluvia. Evite conexiones goteadoras encima del equipo. No utilice el equipo en un entorno mojado o húmedo. Garantice que el equipo y las conexiones de enchufe eléctricas se encuentren en un área protegida contra inundaciones.

Llene la tubería de aspiración y la caja de la bomba completamente con líquido antes de poner la bomba en marcha. Ponga la clavija de red de la bomba en la caja de enchufe del Brio 2000 M. Una después la clavija de red del Brio 2000 M directamente con la red eléctrica a través de una caja de enchufe con puesta a tierra debidamente instalada. Cuando se ilumina la lámpara de control verde en el Brio 2000 M hay tensión. Conecte después la bomba. Después de la desconexión automática de la bomba se debe abrir el consumidor más alto. La puesta en marcha termina cuando el agua sale uniformemente. En caso que la bomba no suba el agua déjela trabajar por un tiempo más largo que el tiempo ajustado en el control electrónico de bombas, para ponerla en marcha. Mantenga pulsada la tecla "START PUMP" que se encuentra en el Brio 2000 M “ hasta que termine el procedimiento de aspiración y la bomba suba agua. Si esta medida no tiene éxito después de un minuto se tiene que separar el Brio 2000 M de la red eléctrica y repetir los pasos descritos para la puesta en marcha.

8. Interrupción y rearranque después de una marcha en seco

El control electrónico de bombas Brio 2000 M garantiza una desconexión de la bomba en caso de una marcha en seco o la falta de agua. Además se ilumina la lámpara de control "ERROR". Este dispositivo de protección evita una reconexión automática de la bomba. Para reiniciar el servicio se tiene que pulsar la tecla "START PUMP" del control electrónico de bombas. Pero antes hace falta eliminar la causa de la marcha en seco.

9. Mantenimiento y asistencia en casos de avería

Antes de los trabajos de mantenimiento la bomba deberá ser desconectada de la red. En caso de no haber desconectado la bomba se correrá peligro entre otros de una puesta en marcha involuntaria.

No somos responsables por daños que resulten de intentos de reparación inadecuados. Daños que resulten de intentos de reparación llevan a la cesación de todas demandas de garantía.

El mantenimiento periódico y el cuidado esmerado reducirán el peligro de posibles interrupciones del servicio y contribuirán a prolongar la duración de función de su dispositivo. Si una bomba no se usa durante un largo tiempo se deben vaciar completamente los equipos y el sistema de tuberías. El agua que se congela durante las heladas puede provocar grandes daños. En caso de averías, controle si hay un error de manejo u otra razón que no estén causados por un defecto del dispositivo - como por ejemplo apagón. En la siguiente lista están mencionados algunas posibles averías del dispositivo, algunas causas y recomendaciones para su eliminación. Todas las medidas mencionadas deberán ser realizadas cuando la bomba haya sido desconectada de la red. Si usted no puede eliminar la avería, consulte a su electricista. Reparaciones más extensas solo deben ser realizadas por personal autorizado. Por favor tomen en cuenta, que por daños que resulten de intentos de reparación inadecuados todas demandas de garantía ceserán y que no nos responsabilizamos por los daños que resulten de estos.

Interrupción Causas posibles Eliminación

1. No hay electricidad.

2. El sistema de control electrónico se ha

montado en sentido opuesto al sentido de flujo del líquido a elevar.

3. El procedimiento de aspiración de la

bomba todavía no ha terminado.

4. La entrada de la tubería de aspiración no

está sumergida en el líquido a elevar.

1. Compruebe con un equipo GS (de

seguridad comprobada) si hay tensión (tenga en cuenta las indicaciones de seguridad). Compruebe si la clavija está enchufada correctamente. Si hay tensión, la lámpara piloto verde “On” de la regulación electrónica de la bomba alumbra.

2. Modificación del montaje tomando en

cuenta el sentido de flujo del líquido a elevar (véase punto 5.2. Instalación del control electrónico de bombas).

3. Mantenga pulsada la tecla "START

PUMP" como máximo por un minuto hasta que la bomba transporte agua uniformemente.

4. Garantice que la entrada de la tubería de

aspiración esté sumergida en el líquido a elevar.

2. La bomba se conecta y

desconecta muchas veces.

1. Conexiones y/o tuberías de conexión no

2. La tubería de aspiración y/o los filtros

posiblemente existentes están obstruidos.

3. Dobladuras o perturbaciones similares en

las tuberías de conexión.

4. Válvula de pie sucia.

1. Garantice que las conexiones y/o tuberías

de conexión estén herméticas.

2. Elimine las obstrucciones.

3. Elimine las dobladuras o perturbaciones

3. La bomba se para como si

marchara en seco a pesar de que hay agua.

1. Presión de conexión muy alta.

1. Encargue la adaptación de la presión de

conexión a las particularidades del local y la nueva puesta en marcha a personal especializado (véase punto 7. Puesta en marcha).

1. Véase párrafo 1.1.

2. La diferencia de altura entre la regulación

electrónica de la bomba y el punto de toma, que según predeterminación llega a ser max. 15 m, es demasiado grande.

3. Bomba defectuosa.

4. Regulación electrónica de la bomba

1. Véase párrafo 1.1.

2. Véase párrafo 3.1.

3. Consulte al servicio técnico.

4. Consulte al servicio técnico.

5. La bomba no se conecta a

pesar de que los consumidores están cerrados.

1. Véase párrafo 2.1.

2. Regulación electrónica de la bomba

1. Véase párrafo 2.1.

2. Consulte al servicio técnico.

Este dispositivo ha sido producido y controlado según los métodos más modernos. El vendedor garantiza material y producción correctos según las normas legales del país en el cual ha sido adquirido el dispositivo. La garantía empieza con el día de la compra a base de las siguientes condiciones: Defectos y faltas derivadas en el material y de producción serán reparados gratuitamente durante el período de la garantía. Toda clase de reclamación debe formularse inmediatamente tras la constatación. El derecho de garantía decae en caso de intervenciones por parte del cliente o de terceros. Daños causados por el trato o manejo inadecuado o por mal montaje o almacenamiento, o por conexión o instalación inadecuadas así como por fuerza mayor o por efectos exteriores no están cubiertos por la garantía. La garantía no incluye las piezas de desgaste. Todos los componentes son producidos con el máximo cuidado y están diseñados para una larga duración de función. El desgaste sin embargo está sujetado al tipo de uso y a la intensidad del uso de este y a los intervalos de mantenimiento. El cumplimiento de las instrucciones de instalación y mantenimiento en este manual de instrucciones son decisivisos para garantizar una larga duración de función de las piezas consumibles. En caso de reclamación de piezas defectuosas nos reservamos el derecho de sustitución o reparación del dispositivo. Las piezas de repuesto pasarán a nuestra propiedad. Los derechos a indemnización por daños y perjuicios están excluidos a menos que estos sean producidos por falta deliberada o grave negligencia del fabricante. En la garantía no se incluyen otros derechos que los mencionados. El derecho de garantía debe ser justificado por el cliente mediante el comprobante de pago. El derecho de garantía es válida en el país en el cual ha sido adquirido el dispositivo. Indicaciones especiales:

1. En caso de que su dispositivo no funcione correctamente, controle primero si existe una falta por manejo

erróneo o debido a otra causa que no resulte de un defecto del dispositivo.

2. En caso de devolución del dispositivo averiado, por favor adjunte la siguiente documentación

- comprobante de pago. - descripción del defecto (una descripción detallada facilita una rápida reparación).

3. Antes que efectue el envío del dispositivo defecto, quite por favor todos los accesorios añadidos que no

corresponden con el estado original del dispositivo. A la hora de la devolución el fabricante no asume la responsabilidad en caso de la posible pérdida de estos accesorios añadidos.

11. Pedido de piezas de repuesto

La manera más simple, económica y rápida para pedir piezas de repuesto es por internet. Nuestra página web www.tip-pumpen.de dispone de un mercado virtual extenso de piezas de repuesto que hace posible un pedido mediante de pocos clics. Más allá de esto, publicamos allí informaciones amplias y valiosas recomendaciones de nuestros productos y accesorios, presentamos nuevos dispositivos y actuales tendencias e innovaciones en el ámbito de la técnica de bombeo.

En caso de averías o derechos de garantía diríjase por favor a su depósito de venta.

En caso necesario, puede pedir por correo electrónico un manual del operador actualizado en pdf a: service@tip-pumpen.de.

Sólo para países de la Unión Europea. No deseche los equipos eléctricos en la basura doméstica. De acuerdo a la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y la incorporación a la legislación nacional los aparatos eléctricos se tienen que colectar por separado y entregar a un centro de reutilización respetuosa con el medio ambiente. Si tiene preguntas diríjase a la empresa de abastecimiento de su región.

Piezas de función / Detalles

Tecla START PUMP (tecla Reset)

Conexión de red para la bomba (caja de enchufe)

Conexión clavija del cable de red

Lámpara de control para la marcha en seco (roja)

Tornillo de ajuste para la presión de reacción

Lámpara de control para la tensión de red (verde)
