ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D51180 DEWALT

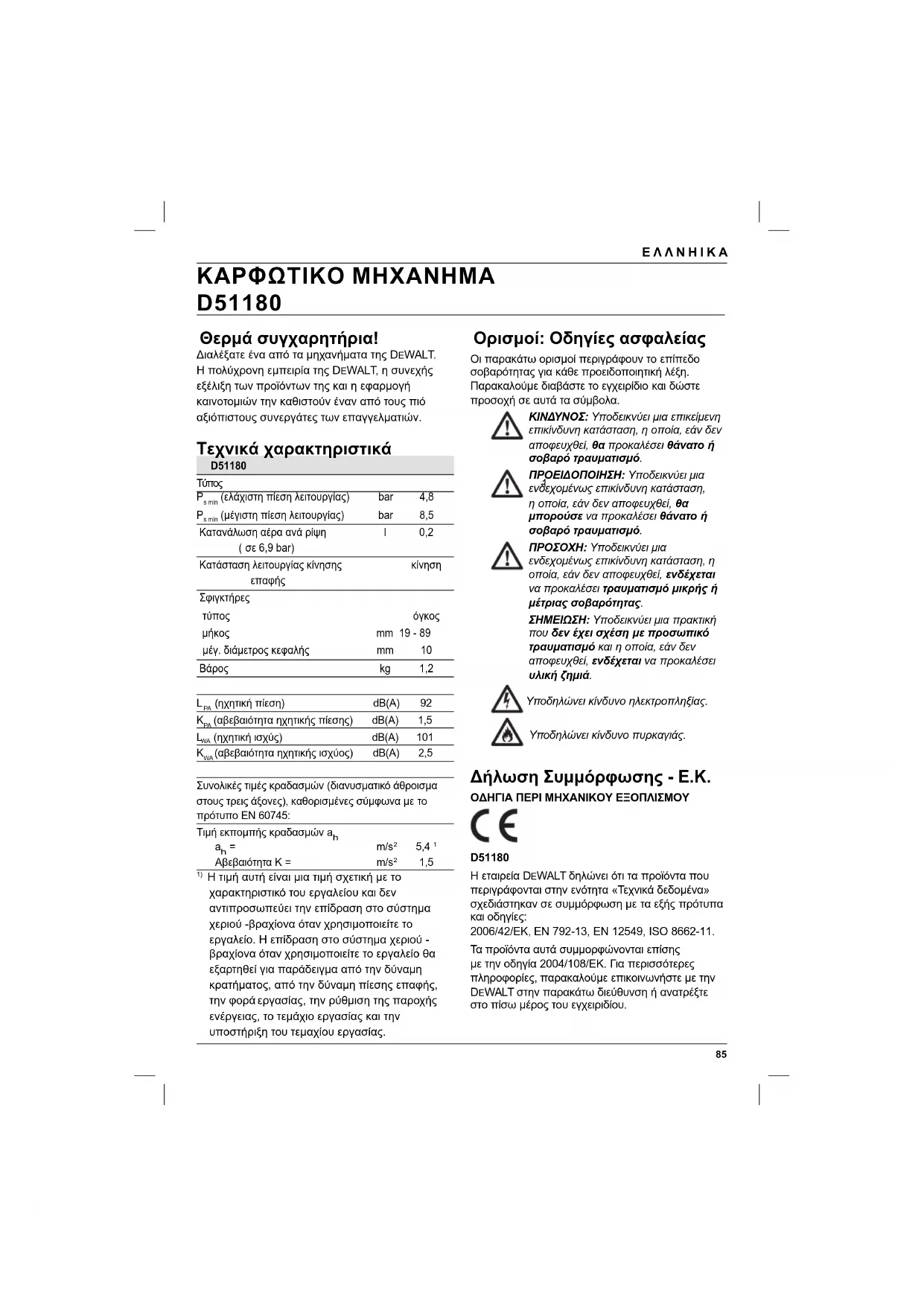

ΚΑΡΦΩΤΙΚΟ ΜΗΧΑΝΗΜΑ D51180 Ορισμοί: Οδηγίες ασφαλείας Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα. ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας. ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά. Υποδηλώνει κίνδυνο ηλεκτροπληξίας. Υποδηλώνει κίνδυνο πυρκαγιάς. Δήλωση Συμμόρφωσης - Ε.Κ. ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ D51180 Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα «Τεχνικά δεδομένα» σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/ΕΚ, EN 792-13, EN 12549, ISO 8662-11. Τα προϊόντα αυτά συμμορφώνονται επίσης με την οδηγία 2004/108/ΕΚ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου. Θερμά συγχαρητήρια! Διαλέξατε ένα από τα μηχανήματα της DEWALT. Η πολύχρονη εμπειρία της DEWALT, η συνεχής εξέλιξη των προϊόντων της και η εφαρμογή καινοτομιών την καθιστούν έναν από τους πιό αξιόπιστους συνεργάτες των επαγγελματιών. Τεχνικά χαρακτηριστικά D51180 Τύπος 1

s min (ελάχιστη πίεση λειτουργίας) bar 4,8

s min (μέγιστη πίεση λειτουργίας) bar 8,5 Κατανάλωση αέρα ανά ρίψη l 0,2 (σε 6,9 bar) Κατάσταση λειτουργίας κίνησης κίνηση

τύπος όγκος μήκος mm 19 - 89 μέγ. διάμετρος κεφαλής mm 10 Βάρος kg 1,2

(ηχητική πίεση) dB(A) 92

(αβεβαιότητα ηχητικής πίεσης) dB(A) 1,5

(ηχητική ισχύς) dB(A) 101

(αβεβαιότητα ηχητικής ισχύος) dB(A) 2,5 Συνολικές τιμές κραδασμών (διανυσματικό άθροισμα στους τρεις άξονες), καθορισμένες σύμφωνα με το πρότυπο EN 60745: Τιμή εκπομπής κραδασμών a

Η τιμή αυτή είναι μια τιμή σχετική με το χαρακτηριστικό του εργαλείου και δεν αντιπροσωπεύει την επίδραση στο σύστημα χεριού -βραχίονα όταν χρησιμοποιείτε το εργαλείο. Η επίδραση στο σύστημα χεριού - βραχίονα όταν χρησιμοποιείτε το εργαλείο θα εξαρτηθεί για παράδειγμα από την δύναμη κρατήματος, από την δύναμη πίεσης επαφής,

εργασίας, την ρύθμιση της παροχής ενέργειας, το τεμάχιο εργασίας και την υποστήριξη του τεμαχίου εργασίας.86

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας

EWALT. Horst Grossmann Αντιπρόεδρος του τμήματος Μηχανικής και Ανάπτυξης προϊόντων DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία

Οδηγίες ασφαλείας Όταν χρησιμοποιείτε εργαλεία, να διαβάζετε πάντοτε τους κανονισμούς ασφαλείας που ισχύουν στην χώρα σας για να μειώσετε τον κίνδυνο προσωπικού τραυματισμού. Διαβάστε τις παρακάτω οδηγίες ασφαλείας προτού προσπαθήσετε να χειριστείτε το παρόν προϊόν. Φυλάξτε το παρόν εγχειρίδιο σε ασφαλές μέρος! ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ.

1. Να διατηρείτε καθαρό τον χώρο εργασίας.

Οι ακατάστατοι χώροι και πάγκοι μπορούν να προκαλέσουν ατυχήματα.

2. Λάβετε υπόψη σας τις επιδράσεις του

περιβάλλοντος στον χώρο εργασίας. Να μην εκθέτετε τα εργαλεία σε υγρασία. Φροντίστε για τον καλό φωτισμό του χώρου εργασίας. Μη χρησιμοποιείτε εργαλεία κοντά σε εύφλεκτα υγρά ή αέρια.

3. Να φυλάσσετε το εργαλείο μακριά από

Μην αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη για παιδιά κάτω των 16 ετών.

4. Να αποθηκεύετε τα εργαλεία που δεν

χρησιμοποιούνται. Τα εργαλεία που δεν χρησιμοποιούνται πρέπει να φυλάσσονται σε στεγνό μέρος και να κλειδώνονται με ασφάλεια, μακριά από μέρος που μπορούν να τα προσεγγίσουν παιδιά.

5. Να φοράτε κατάλληλα ρούχα εργασίας.

Μη φοράτε φαρδιά ενδύματα ή κοσμήματα. Ενδέχεται να μαγκώσουν σε κινούμενα μέρη. Να φοράτε κατά προτίμηση ελαστικά γάντια και αντιολισθητικά προστατευτικά υποδήματα. Εάν έχετε μακριά μαλλιά, φοράτε προστατευτικό

6. Μη σκύβετε υπερβολικά.

Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας.

7. Να είστε προσεκτικοί.

Να εποπτεύετε την εργασία σας. Να ενεργείτε λογικά. Μη χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένος/η.

8. Να χρησιμοποιείτε το κατάλληλο εργαλείο.

Στο παρόν εγχειρίδιο οδηγιών περιγράφεται η ενδεδειγμένη χρήση του εργαλείου. Για βαριές εργασίες, μη χρησιμοποιείτε μικρά εργαλεία ή προσαρτήματα αντί των αντίστοιχων εργαλείων. Για υψηλότερη απόδοση και ασφάλεια, να χρησιμοποιείτε το εργαλείο για την προβλεπόμενη χρήση του. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η χρήση οποιουδήποτε εξαρτήματος ή προσαρτήματος ή η εκτέλεση με το εργαλείο αυτό οποιασδήποτε λειτουργίας που δεν προβλέπεται στο παρόν εγχειρίδιο οδηγιών, ενδέχεται να εγκυμονεί κίνδυνο προσωπικού τραυματισμού.

9. Να συντηρείτε επιμελώς τα εργαλεία.

Να διατηρείτε τα εργαλεία καθαρά για υψηλότερη απόδοση και ασφάλεια. Να τηρείτε τις οδηγίες συντήρησης και αλλαγής εξαρτημάτων. Διατηρείτε τους διακόπτες χειρισμού στεγνούς και αφαιρείτε τυχόν λάδι ή

10. Να ελέγχετε για βλάβες.

Πριν από τη χρήση, να ελέγχετε προσεκτικά το εργαλείο για ενδεχόμενες βλάβες για να βεβαιωθείτε ότι λειτουργεί σωστά και εκτελεί την προβλεπόμενη λειτουργία. Βεβαιωθείτε ότι τα κινούμενα μέρη είναι ευθυγραμμισμένα σωστά και δεν παρουσιάζουν εμπλοκές, τα λοιπά μέρη δεν είναι σπασμένα και δεν συντρέχει οποιοσδήποτε άλλος λόγος που ενδέχεται να επηρεάσει τη λειτουργία του εργαλείου. Παραδώστε τα προστατευτικά καλύμματα ή άλλα εξαρτήματα που έχουν φθαρεί ή είναι ελαττωματικά για επιδιόρθωση ή αντικατάσταση, ακολουθώντας τις οδηγίες του εγχειριδίου.

11. Να επισκευάζετε το εργαλείο σας σε

εξουσιοδοτημένο αντιπρόσωπο επισκευής της DEWALT.87

Το εργαλείο πληροί τους σχετικούς κανονισμούς ασφαλείας. Για αποφυγή κινδύνων, τα εργαλεία πρέπει να επισκευάζονται αποκλειστικά από εξειδικευμένους τεχνικούς. Επιπλέον οδηγίες ασφαλείας για τα εργαλεία

● Χρησιμοποιήστε συνδέσμους ταχείας ενέργειας για τη σύνδεση με το σύστημα πεπιεσμένου αέρα. Το συνδετικό εξάρτημα, που δεν έχει τη δυνατότητα σφράγισης, πρέπει να τοποθετείται στο εργαλείο με τέτοιον τρόπο ώστε ο πεπιεσμένος αέρας να παραμένει στο εργαλείο μετά την αποσύνδεση. ● Να χρησιμοποιείτε πάντα καθαρό, ξηρό πεπιεσμένο αέρα. Μην χρησιμοποιείτε οξυγόνο ή καυσαέρια ως πηγή τροφοδοσίας ενέργειας του εργαλείου. ● Να συνδέετε το εργαλείο με συσκευή παροχής αέρα στην οποία η μέγιστη επιτρεπόμενη πίεση δεν θα υπερβαίνει το 10%. Σε περίπτωση συνθηκών υψηλότερης πίεσης, θα ενσωματώνεται μία βαλβίδα μείωσης πίεσης, που θα περιλαμβάνει και βαλβίδα ασφαλείας με φορά προς τη ροή του ρεύματος. ● Να χρησιμοποιείτε μόνο τους σωλήνες με διαβάθμιση υψηλότερη από τη μέγιστη πίεση λειτουργίας του εργαλείου. ● Πριν μεταφέρετε το εργαλείο, αποσυνδέστε το από το σύστημα πεπιεσμένου αέρα, ειδικά αν πρόκειται να χρησιμοποιήσετε σκάλες ή αν η στάση του σώματός σας κατά τη μεταφορά ενδέχεται να προκαλέσει ατύχημα. ● Να αποσυνδέετε το εργαλείο από την παροχή αέρα όταν δεν το χρησιμοποιείτε. Επιπλέον οδηγίες ασφαλείας για τα εργαλεία οδήγησης συνδετήρων

χρήση ελέγξτε ότι ο μαγνήτης στον οδηγό καρφιού λειτουργεί σωστά. Μη χρησιμοποιείτε το εργαλείο αν ο μαγνήτης παρουσιάζει ελάττωμα. ● Να φοράτε πάντα προστατευτικά γυαλιά. ● Φοράτε πάντα ωτοασπίδες. ● Να χρησιμοποιείτε μόνο τον τύπο σφιγκτήρων που αναφέρει το εγχειρίδιο. ● Μην αχρησιμοποίητε σφιγκτήρες από σκληρό ατσάλι (π.χ. καρφιά τοιχοποιίας) η σφιγκτήρες τα οποία δεν είναι μαγνητικά. ● Μην χρησιμοποιείτε βάσεις για να στηρίζετε το

● Μην το χρησιμοποιείτε ως σφυρί. ● Μην στρέφετε τα εργαλεία τοποθέτησης σφιγκτήρων που βρίσκονται σε λειτουργία προς τα εσάς ή προς τρίτους. Μην χρησιμοποιείτε το εργαλείο σε εφαρμογές που απαιτούν λειτουργία κοντά στο σώμα. ● Οταν εργάζεστε, να κρατάτε το εργαλείο με τρόπο ώστε να μην προκαλούνται βλάβες στην κεφαλή ή το σώμα του εργαλείου σε περίπτωση αναπήδησης λόγω διακοπής της παροχής ισχύος ή λόγω χρήσης σε σκληρές επιφάνειες των τεμαχίων εργασίας. ● Ποτέ μην λειτουργείτε το εργαλείο τοποθέτησης σφιγκτήρων στο κενό. ● Μην προσπαθείτε να χώστε τους σφιγχτηρες σε σκυρόδεμα, πέτρα, σκληρά ξύλα, κόμπους η άλλα υλικά πολύ σκληρά για τους σφιγχτηρες. ● Λάβετε υπόψη τις συνθήκες του χώρου εργασίας. Οι σφιγκτήρες μπορούν να διαπερνούν τα λεπτά τεμάχια εργασίας ή να θρυμματίζουν τις γωνίες και τις άκρες τους και κατά συνέπεια να θέτουν τον χειριστή σε

● Μην κατευθύνετε τους σφιγκτήρες στην άκρη του τεμαχίου εργασίας. ● Μην κατευθύνετε τους σφιγκτήρες πάνω σε άλλους σφιγκτήρες. ● Πριν αφήστε το εργαλείο, ελέγξτε πάντα ότι δεν υπάρχει σφιγκτήρας στον οδηγό καρφιών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η χρήση αυτού του εργαλείου μπορεί να δημιουργήσει η/και να πετάει σκόνη το οποίο μπορεί να προκαλέσει βλάβη στην αναπνοή και άλλες ζημίες. Φορέστε κατάλληλο προσωπικό προστατευτικό

• Οι παρακάτω κίνδυνοι συνδέονται εγγενώς με τη χρήση των παρόντων εργαλείων: – πρόκληση τραυματισμών λόγω λανθασμένου χειρισμού του εργαλείου – απώλεια ελέγχου λόγω μικρής δύναμης κρατήματος του εργαλείου. – καταπόνηση των μυών του βραχίονα ή του χεριού, ιδιαίτερα όταν εργάζεστε σε ύψος πάνω από το κεφάλι. Να88

κάνετε πάντοτε συχνά διαλείμματα όταν εργάζεστε επί μακρόν. – Μη χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένος ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια στιγμή απροσεξίας κατά τον χειρισμό ενδέχεται να οδηγήσει σε σοβαρό προσωπικό τραυματισμό.

• Παρά τη συμμόρφωση με τους σχετικούς κανονισμούς ασφαλείας και την ενσωμάτωση μηχανισμών ασφαλείας , δεν είναι δυνατή η αποφυγή ορισμένων κινδύνων, όπως: – εξασθένηση της ακοής. υπό ορισμένες συνθήκες και διάρκεια χρήσης, ο θόρυβος του προϊόντος μπορεί να συμβάλει σε απώλεια της ακοής. – απώλεια ελέγχου λόγω επαναφοράς. – κίνδυνος τραυματισμού λόγω πτυχών, αιχμηρών άκρων και μη ενδεδειγμένου χειρισμού του τεμαχίου εργασίας. – κίνδυνος τραυματισμού λόγω αιχμηρών ακμών κατά την αλλαγή των καρφιών ή την εισαγωγή δέσμης καρφιών. – καταπόνηση χεριών και βραχιόνων. Η δόνηση που προκαλείται κατά τη χρήση του εργαλείου ενδέχεται να προκαλέσει μόνιμο τραυματισμό σε δάχτυλα, χέρια ή βραχίονες. Να χρησιμοποιείτε γάντια ενισχυμένης προστασίας, να κάνετε συχνά διαλείμματα και να περιορίζετε την ημερήσια χρήση του εργαλείου. Πάνω στο εργαλείο υπάρχουν οι εξής σχηματικές απεικονίσεις: Πνευματικό εργαλείο με σφιγκτήρα

Μη χρησιμοποιείτε το εργαλείο όταν βρίσκεστε σε κινητή σκάλα. Φοράτε προστατευτικά για τα αυτιά. Φοράτε προστατευτικά για τα μάτια. Για ασφαλή λειτουργία διαβάστε το βιβλίο οδηγιών. Ps Min

Συνιστώμενη ελάχιστη πίεση λειτουργίας. Ps Max

Προτεινόμενη πίεση λειτουργίας. 10 mm Διάμετρος συνδετήρων. 19-89mm Μήκος συνδετήρων. Βάρος εργαλείου. ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ (εΙΚ. [FIG.] A) Ο κωδικός ημερομηνίας, ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι τυπωμένος επάνω στο περίβλημα. Παράδειγμα: 2010 XX XX Έτος κατασκευής Ελεγχος του περιεχομένου της συσκευασίας Στη συσκευασία υπάρχουν: 1 Καρφωτικό μηχάνημα 1 Προστατευτικά γυαλιά 1 Φυλλάδιο οδηγιών 1 Αναλυτικό σχέδιο ● Ελέγξτε το εργαλείο, τα ανταλλακτικά και τα εξαρτήματα για βλάβες που ίσως έχουν προκληθεί κατά τη μεταφορά. ● Αφιερώστε λίγο χρόνο για να διαβάσετε και να κατανοήσετε όλο το φυλλάδιο οδηγιών πριν να χρησιμοποιήσετε το εργαλείο. Περιγραφή (εικ. A) Το καρφωτικό μηχάνημα D51180 έχει σχεδιαστεί για την τοποθέτηση σφιγκτήρων σε ξύλινες επιφάνειες. 1 Διαδρομή επαφής 2 Οδηγός καρφιών 3 Εξάρτημα αέρα89

Εξάρτημα αέρα (εικ. A) Τα εργαλεία διαθέτουν τυπικό σπείρωμα σωλήνα 1/4" για το εξάρτημα αέρα (3).

1. Τυλίξτε το αρσενικό άκρο του εξαρτήματος με

ταινία Tefl on για να μην υπάρχει διαρροή αέρα.

2. Βιδώστε το εξάρτημα στην καλύπτρα του άκρου

και σφίξτε το καλά. Τοποθέτηση του επιστρώματος (εικ. B) Το επίστρωμα (4) εξασφαλίζει ασφαλές και άνετο πιάσιμο του εργαλείου κατά τη λειτουργία.

1. Τοποθετήστε το δακτύλιο (5) πάνω από τον

οδηγό (2) όπως δείχνεται.

2. Τραβήξτε το επίστρωμα πάνω από το

3. Περάστε τις λωρίδες (6) μέσα από το δακτύλιο

και πατήστε τα κουμπιά στη θέση τους.

4. Τυλίξτε τις υπόλοιπες λωρίδες γύρο από το

εργαλείο και πατήστε τα κουμπιά στη θέση τους. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ελέγξτε ότι το επίστρωμα έχει τοποθετηθεί σωστά πάνω από το εργαλείο. Το δακτύλιο πρέπει να ασφαλιστεί σωστά με συνδετήρες.

Οδηγίες χρήσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ● Τηρείτε πάντοτε τις οδηγίες ασφάλειας και τους ισχύοντες κανονισμούς. ● Αποφύγετε το διαρκές τέντωμα των μυς χεριών και μπράτσων π.χ. κατά τη λειτουργία πάνω από το κεφάλι. ● Αποφύγετε διαρκές διαδικασία λειτουργίας και μη-ισορροπημένο φορτίο για το σώμα χωρίς κατάλληλα

Κατάλληλη θέση χεριών (εικ. C) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΟΤΕ την κατάλληλη θέση των χεριών, όπως

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιμασμένοι σε περίπτωση ξαφνικής αντίδρασης. Για τη σωστή τοποθέτηση των χεριών απαιτείται να κρατάτε το καρφωτικό στην παλάμη του χεριού σας, τοποθετώντας το δείκτη και το μέσο και παράμεσο μέσα από τη θηλιά (7) στο πίσω μέρος και τον αντίχειρα και το μικρό δάκτυλο στις θηλιές (8) στα

Προετοιμασία του εργαλείου (εικ. Α)

1. Αποστραγγίστε τις δεξαμενές και τους σωλήνες

2. Λιπάνετε το εργαλείο. Βλ. "Συντήρηση".

3. Ελέγξτε ότι δεν υπάρχουν αντικείμενα μέσα

στον οδηγό καρφιών (2).

4. Ελέγξτε αν η διαδρομή επαφής (1) κινείται

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε το εργαλείο αν η διαδρομή επαφής δεν κινείται ελευθέρα.

5. Ελέγξτε ότι η πίεση παροχής αέρα είναι μέσα

στην ονομαστική ζώνη πίεσης όπως δηλώνεται στα τεχνικά στοιχεία. Φροντίζετε ότι η μέγιστη συνιστώμενη πίεση λειτουργίας να μην ξεπεράσει περισσότερα από 10%. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιήστε ποτέ το εργαλείο κάτω η πάνω από την ονομαστική πίεση λειτουργίας.

6. Συνδέστε τον σωλήνα αέρα με το εξάρτημα του

7. Ελέγξτε με την ακοή την ύπαρξη τυχόν

διαρροών γύρω από τις βαλβίδες και τις ροδέλες στεγανότητας.90

8. Ρυθμίστε την πίεση του αέρα στην ελάχιστη

απαιτούμενη πίεση λειτουργίας για την λειτουργία σας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε ποτέ ένα εργαλείο που έχει διαρροή ή φθαρμένα μέρη. Λειτουργία σε καιρικές συνθήκες χαμηλής θερμοκρασίας Οταν χρησιμοποιείτε το εργαλείο σε θερμοκρασία κάτω από 0 °C:

1. Διατηρείτε το εργαλείο όσο πιο θερμό γίνεται

2. Αποσυνδέστε την παροχή αέρα από το

3. Ρίξτε 10 έως 15 σταγόνες ελαίου πνευματικών

εργαλείων D EWALT (ή αντιψυκτικό έλαιο πνευματικών εργαλείων που περιέχει αιθυλενογλυκόλη) στο στόμιο αέρα.

4. Ρυθμίστε την πίεση του αέρα έως 5,5 bar.

5. Συνδέστε τον σωλήνα αέρα με το εξάρτημα του

6. Χρησιμοποιήστε το εργαλείο 5-6 φορές πάνω

σε ένα πρόχειρο κομμάτι ξύλο για να λιπάνετε τους δακτυλίους κυκλικής διατομής.

7. Αυξήστε την πίεση του αέρα στο κανονικό

επίπεδο λειτουργίας.

8. Χρησιμοποιήστε το εργαλείο με τον συνήθη

Λειτουργία σε καιρικές συνθήκες υψηλής θερμοκρασίας Το εργαλείο λειτουργεί κανονικά. Αποφύγετε την άμεση έκθεση του εργαλείου στον ήλιο ώστε να μη φθαρούν οι προφυλακτήρες, οι δακτύλιοι κυκλικής διατομής και τα υπόλοιπα ελαστικά μέρη. Κίνηση του εργαλείου (εικ. Α & C)

1. Κρατάτε το εργαλείο στην παλάμη του χεριού

σας όπως περιγράφεται στο Κατάλληλη θέση

2. Εισάγετε τη κεφαλή καρφιού στον οδηγό

3. Τοποθετήστε το καρφί στην επιφάνεια εργασίας,

κρατώντας το εργαλείο σε γραμμή με τη κατεύθυνση οδήγησης.

4. Για να θέστε σε κίνηση το εργαλείο, πατήστε

το έναντι το καρφί. Το εργαλείο θα οδηγήσει το καρφί στην επιφάνεια εργασίας μέχρι η διαδρομή επαφής (1) να είναι εντελώς

Προαιρετικά παρελκόμενα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί άλλα παρελκόμενα εκτός από αυτά που διατίθενται από την D EWALT, η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματισμού, πρέπει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από την DEWALT. Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

Το εργαλείο σας DEWALT έχει σχεδιαστεί για μακρόχρονη λειτουργία με ελάχιστη συντήρηση. Για τη συνεχή και ικανοποιητική λειτουργία του χρειάζεται κατάλληλη συντήρηση και τακτικό

Οι διαδικασίες συντήρησης που ακολουθούν πρέπει να εκτελούνται καθημερινά.

● Καθαρίστε το στόμιο χρησιμοποιώντας πεπιεσμένο αέρα. ● Καθαρίστε το μπροστινό άκρος της διαδρομής επαφής χρησιμοποιώντας λαδί πνευματικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν το καθαρισμό, αποσυνδέστε το εργαλείο από τη παροχή αέρος. Φορέστε γυαλιά ασφαλείας και γάντια κατά τη διάρκεια καθαρισμού.91

Αποστράγγιση ● Αποστραγγίστε τις δεξαμενές και τους σωλήνες του αεροσυμπιεστή.

● Ρίξτε 5 - 7 σταγόνες λάδι πνευματικού εργαλείου στο εξάρτημα αέρα πάνω στην καλύπτρα του άκρου του εργαλείου.

● Βεβαιωθείτε ότι όλοι οι σφιγκτήρες του εργαλείου είναι καλά τοποθετημένοι και δεν έχουν φθαρεί. ● Σφίξτε τους σφιγκτήρες που έχουν χαλαρώσει με το κατάλληλο εργαλείο. Για την προστασία του περιβάλλοντος Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα. Εάν διαπιστώσετε κάποια μέρα ότι το προϊόν σας της DEWALT χρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Τοποθετήστε αυτό το προϊόν σε ειδικό κάδο για ξεχωριστή συλλογή. Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Η επαναχρησιμοποίηση των ανακυκλωμένων υλικών βοηθά στην αποφυγή της μόλυνσης του περιβάλλοντος και ελαττώνει τη ζήτηση πρώτων υλών. Οι τοπικοί κανονισμοί μπορεί να προβλέπουν την ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικά κέντρα συλλογής απορριμμάτων ή από τον αντιπρόσωπο όταν αγοράζετε ένα νέο προϊόν. Η DEWALT διαθέτει εγκατάσταση για τη συλλογή και ανακύκλωση των προϊόντων DEWALT όταν φτάσουν στο τέλος του ωφέλιμου χρόνου ζωής τους. Για να εκμεταλλευτείτε αυτή την υπηρεσία, παρακαλούμε επιστρέψτε το προϊόν σας σε οποιονδήποτε εξουσιοδοτημένο αντιπρόσωπο σέρβις, ο οποίος θα το συλλέξει εκ μέρους μας. Μπορείτε να βρείτε τη διεύθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου σέρβις μέσω επικοινωνίας με το τοπικό γραφείο της DEWALT, στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Εναλλακτικά, μια λίστα με τους εξουσιοδοτημένους αντιπροσώπους σέρβις της DEWALT καθώς και πλήρη στοιχεία και πρόσωπα επικοινωνίας με την υπηρεσία εξυπηρέτησης μετά την πώληση που διαθέτουμε, υπάρχουν στο διαδίκτυο στη διεύθυνση: www.2helpU.com.92

DEWALT έχει εμπιστοσύνη στην ποιότητα των προϊόντων της και προσφέρει μια εξαιρετική εγγύηση για επαγγελματίες χρήστες του προϊόντος. Η παρούσα δήλωση εγγύησης είναι επιπλέον των συμβατικών δικαιωμάτων σας ως επαγγελματία χρήστη ή των απορρεόντων από τη νομοθεσία δικαιωμάτων σας ως ιδιώτη, μη επαγγελματία χρήστη και δεν τα παραβλάπτει με κανέναν τρόπο. Η εγγύηση ισχύει εντός της επικράτειας των χωρών μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελεύθερων Συναλλαγών.

• 30 ΗΜΕΡΩΝ ΕΓΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΤΙΚΗΣ ΑΠΟΔΟΣΗΣ • Αν δεν είστε πλήρως ικανοποιημένοι με την απόδοση του εργαλείου σας DEWALT, απλά επιστρέψτε το εντός 30 ημερών, πλήρες με όλα τα αρχικά του μέρη, όπως το αγοράσατε, στο σημείο αγοράς, για πλήρη επιστροφή χρημάτων ή ανταλλαγή. Το προϊόν θα πρέπει να έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης και πρέπει να παρουσιαστεί απόδειξη αγοράς.

• ΕΝΟΣ ΕΤΟΥΣ ΣΥΜΒΟΛΑΙΟ ΔΩΡΕΑΝ ΣΕΡΒΙΣ • Αν χρειάζεστε συντήρηση ή σέρβις του εργαλείου σας DEWALT εντός 12 μηνών από την αγορά του, δικαιούστε ένα σέρβις χωρίς χρέωση. Αυτό θα λάβει χώρα χωρίς χρέωση σε εξουσιοδοτημένο αντιπρόσωπο επισκευών της DEWALT. Θα πρέπει να παρουσιαστεί απόδειξη αγοράς. Περιλαμβάνει εργασία. Δεν περιλαμβάνει αξεσουάρ και ανταλλακτικά εκτός αν η βλάβη τους εμπίπτει στην εγγύηση.

• ΕΝΟΣ ΕΤΟΥΣ ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ • Αν εντός 12 μηνών από την ημερομηνία αγοράς η συσκευή σας DEWALT καταστεί ελαττωματική λόγω ελαττώματος στα υλικά ή την εργασία, η DEWALT εγγυάται ότι θα αντικαταστήσει όλα τα ελαττωματικά εξαρτήματα χωρίς χρέωση ή - κατ’ επιλογή μας - θα αντικαταστήσει τη μονάδα χωρίς χρέωση εφόσον:

• Το προϊόν δεν έχει τύχει κακής μεταχείρισης

• Το προϊόν έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης

• Δεν έχουν επιχειρηθεί επισκευές από μη εξουσιοδοτημένα άτομα

• Έχει παρουσιαστεί απόδειξη αγοράς
