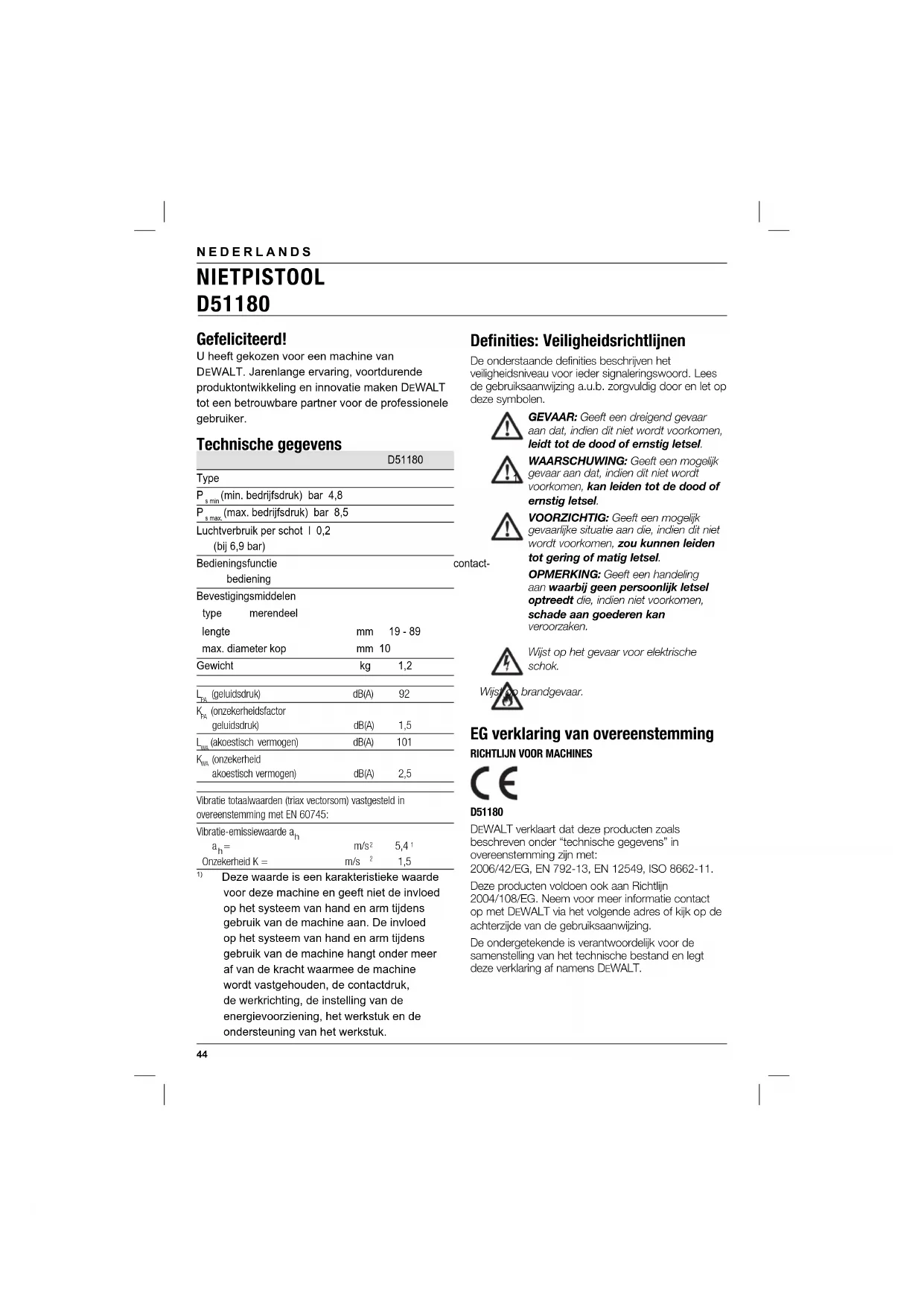

GEBRUIKSAANWIJZING D51180 DEWALT

EWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens D51180 Type 1

s min (min. bedrijfsdruk) bar 4,8

s max. (max. bedrijfsdruk) bar 8,5 Luchtverbruik per schot l 0,2 (bij 6,9 bar) Bedieningsfunctie contact- bediening Bevestigingsmiddelen type merendeel lengte mm 19 - 89 max. diameter kop mm 10 Gewicht kg 1,2

(geluidsdruk) dB(A) 92

(akoestisch vermogen) dB(A) 101

(onzekerheid akoestisch vermogen) dB(A) 2,5 Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 60745: Vibratie-emissiewaarde a

Deze waarde is een karakteristieke waarde voor deze machine en geeft niet de invloed op het systeem van hand en arm tijdens gebruik van de machine aan. De invloed op het systeem van hand en arm tijdens gebruik van de machine hangt onder meer af van de kracht waarmee de machine wordt vastgehouden, de contactdruk, de werkrichting, de instelling van de energievoorziening, het werkstuk en de ondersteuning van het werkstuk. Defi nities: Veiligheidsrichtlijnen De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen. GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel. WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel. VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken. Wijst op het gevaar voor elektrische schok. Wijst op brandgevaar. EG verklaring van overeenstemming

RICHTLIJN VOOR MACHINES

D51180 DEWALT verklaart dat deze producten zoals beschreven onder “technische gegevens” in overeenstemming zijn met: 2006/42/EG, EN 792-13, EN 12549, ISO 8662-11. Deze producten voldoen ook aan Richtlijn 2004/108/EG. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.45 NEDERLANDS Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland

Veiligheidsinstructies Kijk bij gebruik van gereedschap altijd de veiligheidsvoorschriften na die van toepassing zijn in uw land, om het risico op persoonlijk letsel te verminderen. Lees de volgende veiligheidsinstructies alvorens dit product te gebruiken. Bewaar deze instructies op een veilige plek! LEES ALLE VEILIGHEIDSWAARSCHUWINGEN

1. Houd het werkgebied vrij.

Ongeordende gebieden en platformen kunnen ongelukken veroorzaken.

2. Let op de werkomgeving.

Beschut het gereedschap voor vocht. Hou de werkomgeving goed verlicht. Gebruik geen gereedschap bij aanwezigheid van ontvlambare vloeistoffen of gassen.

3. Hou kinderen op afstand.

Laat geen kinderen of bezoekers in contact met het gereedschap komen. Toezicht is vereist voor personen jonger dan 16 jaar.

4. Berg niet-gebruikt gereedschap op.

Als het gereedschap niet in gebruik is, dient het op een droge en veilig afgesloten plaats te worden bewaard, buiten het bereik van kinderen.

5. Draag geschikte kleding.

Draag geen loszittende kleding of sieraden. Deze kunnen in bewegende onderdelen vast komen te zitten. Draag bij voorkeur handschoenen van rubber en anti.slip veiligheidsschoeisel. Draag beschermde afdekking voor het haar en hou lang haar uit de buurt.

6. Rek u niet te ver uit.

Blijf altijd stevig en in balans op de grond staan.

Let op wat u aan het doen bent. Gebruik uw gezond verstand. Bedien het gereedschap niet wanneer u vermoeid bent.

8. Gebruik het geschikte gereedschap.

Het voorgenomen gebruik wordt beschreven in deze instructie handleiding. Probeer niet met klein gereedschap of hulpstukken werkzaamheden uit te voeren die een zwaar gereedschap nodig hebben. Het gereedschap levert betere en veiligere prestaties als u het voor het doel gebruikt waarvoor het is bedoeld. WAARSCHUWING! Het gebruik van enig accessoire of bevestiging of bediening van enige handeling met dit gereedschap dat anders is dan wordt aanbevolen in deze gebruiksaanwijzing kan een risico op persoonlijk letsel opleveren.

9. Onderhoud het gereedschap met zorg.

Houd het gereedschap in goede staat voor betere en veiligere prestaties. Volg de instructies voor het onderhoud en verwisselen van accessoires op. Houd handgrepen en schakelaars droog, schoon, en vrij van olie en vet.

10. Controleer op beschadigde onderdelen.

Controleer zorgvuldig het gereedschap op schade voordat u het gebruikt, om te bepalen dat het correct zal werken en de bedoelde functie zal uitvoeren. Kijk het na op verkeerde uitlijning en vastklemming van bewegende onderdelen, breuken in onderdelen en andere omstandigheden die de werking kunnen beïnvloeden. Laat beschadigde beschermkappen of andere gebrekkige onderdelen herstellen of vervangen zoals voorgeschreven.

11. Laat uw gereedschap herstellen door een

erkend D EWALT herstelagent. Dit gereedschap is in overeenstemming met de veiligheidsvoorschriften van toepassing. Om gevaar te vermijden, mag het gereedschap enkel door erkende techniekers hersteld worden. Aanvullende veiligheidsinstructies voor pneumatisch gereedschap ● Gebruik snelkoppelingen voor aansluiting op het persluchtsysteem. Monteer de niet- afsluitbare nippel op zo'n manier dat er na het ontkoppelen geen perslucht in het apparaat achter blijft. ● Gebruik altijd schone, droge perslucht. Gebruik geen zuurstof of brandbare gassen als energiebron voor dit gereedschap.46 NEDERLANDS ● Sluit het gereedschap alleen aan op een luchttoevoer waar de maximaal toelaatbare druk van het apparaat niet meer dan 10% kan worden overschreden. Wanneer de druk hoger is, moet een drukreduceerventiel inclusief een benedenveiligheidsventiel in de drukluchttoevoer worden ingebouwd. ● Gebruik alleen slangen met hogere specifi caties dan de maximum bedrijfsdruk van het apparaat. ● Ontkoppel het gereedschap van het persluchtsysteem, voor u het gereedschap gaat vervoeren, speciaal waar ladders worden gebruikt of waar een ongebruikelijke lichaamshouding wordt aangenomen tijdens het vervoer. ● Ontkoppel het gereedschap van de luchttoevoer indien niet in gebruik. Aanvullende veiligheidsinstructies voor nietpistolen ● Controleer vóór gebruik of de magneet in de nietgeleider goed werkt. Gebruik geen machine waarvan de magneet defect is. ● Draag altijd een veiligheidsbril. ● Draag altijd gehoorbescherming. ● Gebruik alleen de bevestigingsmiddelen die in deze handleiding zijn gespecifi ceerd. ● Gebruik geen bevestigingsmiddelen van gehard staal (bijv. metselwerkspijkers) of bevestigingsmiddelen die niet magnetisch zijn. ● Gebruik geen staanders om de machine op een steun te monteren. ● Gebruik het gereedschap niet als hamer. ● Richt nooit een werkend nietpistool op uzelf of een ander persoon. Verricht geen werkzaamheden waarbij het gereedschap dichtbij het lichaam moet worden gebruikt. ● Houd tijdens het werken de machine zo vast dat geen verwondingen aan hoofd of lichaam kunnen ontstaan wanneer de machine plotseling terug springt als gevolg van een onderbreking in de energietoevoer of harde vlakken in het werkstuk. ● Bedien het nietpistool nooit in de vrije ruimte. ● Probeer geen bevestigingsmiddelen te drijven in beton, steen, hardhout, knoesten of enig materiaal dat zo hard is dat de bevestigingsmiddelen er niet in kunnen doordringen. ● Maak uzelf vertrouwd in het werkgebied. Bevestigingsmiddelen kunnen dunne werkstukken doorboren of kunnen van de hoeken en randen van het werkstuk wegglijden, en op deze manier mensen in gevaar brengen. ● Schiet geen bevestigingsmiddelen dicht bij de rand van een werkstuk. ● Schiet geen bevestigingsmiddelen boven op andere bevestigingsmiddelen. ● Controleer voordat u het gereedschap neerlegt, altijd of er geen bevestigingsmiddel in de nietgeleider zit. WAARSCHUWING! Het gebruik van dit gereedschap kan stof opwekken en/of afgeven, hetgeen ernstige en permanente ademhalingsproblemen of ander letsel kan veroorzaken. Draag afdoende persoonlijke veiligheidsuitrusting. Overige risico’s

• De volgende risico zijn inherent aan het gebruik van deze machines: – Letsels veroorzaakt door verkeerde bediening van het gereedschap. – Controleverlies door het gereedschap niet stevig vast te houden. – Spierverrekking van de armen of handen, vooral bij het werken boven het hoofd. Neem altijd regelmatige pauzes wanneer u over lange periodes werkt. – Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs of alcohol. Een moment van onoplettendheid bij het bedienen kan oorzaak zijn van ernstig persoonlijk letsel.

• Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten, kunnen sommige overige risico’s niet worden vermeden. Deze zijn: – Gehoorbeschadiging. Onder sommige omstandigheden en gebruiksduur, kan het lawaai van dit product bijdragen aan gehoorverlies. – Controleverlies veroorzaakt door terugslag. – Risico op letsel veroorzaakt door vastklemming, scherpe randen en verkeerd bedienen van het werkstuk. – Risico op letsel veroorzaakt door scherpe randen bij het laden van de nagels of het insteken van nagelstokken.47 NEDERLANDS – Ongemak op handen en armen. Trillingen veroorzaakt bij het bedienen van dit gereedschap kunnen permanent letsel veroorzaken aan vingers, handen en armen. Gebruik handschoenen om extra demping te verkrijgen, neem regelmatige rustpauzes, en houd het dagelijks gebruik op een minimum. Op de machine vindt u de volgende pictogrammen: Pneumatische machine met veiligheidsjuk. Gebruik de machine niet op een ladder. Draag gehoorbescherming. Draag oogbescherming. Lees voor het gebruik de handleiding. Ps Min

Aanbevolen minimale bedrijfsdruk. Ps Max

Aanbevolen werkdruk. 10 mm Nietdiameter. 19-89mm Nietlengte. Gewicht machine. POSITIE DATUMCODE (AFB. [FIG.] A) De datumcode, die ook het jaar van fabricage bevat, is binnen in de behuizing geprint. Voorbeeld: 2010 XX XX Jaar van fabricage Inhoud van de verpakking De verpakking bevat: 1 Nietpistool 1 Veiligheidsbril 1 Handleiding 1 Onderdelentekening ● Controleer de machine, losse onderdelen en accessoires op transportschade. ● Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (afb. A) Uw nietpistool D51180 is ontworpen om bevestigingsmiddelen in houten werkstukken te schieten. 1 Uitschakelmechanisme 2 Nietgeleider 3 Luchtaansluiting

MONTEREN EN INSTELLEN

Aansluiten op lucht (afb. A) Deze machines hebben een standaard 1/4" pijpschroefdraad voor het aansluiten op lucht (3).

1. Wikkel Tefl on-tape rond de mannelijke

aansluiting om luchtlekken te voorkomen.

2. Schroef de aansluiting in de beschermkap en

draai hem stevig aan. Bevestigen van de bekleding (afb. B) De bekleding (4) waarborgt een veilig en comfortabel houvast bij het gebruik van het gereedschap.

1. Zet de ring (5) zoals afgebeeld boven de

2. Trek de bekleding over de bovenkant van de

3. Trek de strips (6) door de ring en klik de

drukkers op hun plaats vast.

4. Draai de resterende strips om het gereedschap

en klik de drukkers op hun plaats vast. WAARSCHUWING: Controleer of de bekleding goed over het gereedschap is aangebracht. De ring moet op de juiste wijze door de lussen zijn vastgezet. BEDIENING Instructies voor gebruik WAARSCHUWING: ● Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.48 NEDERLANDS ● Vermijd langdurige statische spierspanning van handen en armen, bijv. tijdens het werken boven uw hoofd ● Vermijd langdurige werkprocessen en een onevenwichtige belasting voor het lichaam zonder voldoende onderbrekingen. Juiste positie van de handen (afb. C) WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld. WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie. Voor een juiste handpositie houdt u het nietpistool in de palm van uw hand en plaatst u uw wijsvinger, middelvinger en ringvinger achter de lus (7) aan de achterzijde en uw duim en pink in de lussen (8) aan de zijkanten. De machine voorbereiden (afb. A)

1. Laat al het condensvocht uit de

luchtcompressortanks en -slangen weglopen.

2. Smeer de machine. Zie “Onderhoud”.

3. Controleer of er niets in de nietgeleider (2) zit.

4. Controleer of het uitschakelmechanisme (1)

zich vrij kan bewegen. WAARSCHUWING: Gebruik de machine niet indien het uitschakelmechanisme zich niet vrij kan bewegen.

5. Controleer of de druk van de luchtaanvoer

binnen het nominale drukbereik valt zoals in de technische gegevens vermeld is. Zorg dat de maximale aanbevolen werkdruk nooit met meer dan 10% wordt overschreden. WAARSCHUWING: Gebruik het gereedschap nooit onder of boven de nominale bedrijfsdruk.

6. Sluit de luchtslang aan op de machine.

7. Controleer of u geen lekken kunt horen rond

kleppen en pakkingen.

8. Stel de luchtdruk in op de minimale voor de

toepassing benodigde werkdruk. WAARSCHUWING: Gebruik nooit een machine die lekken of beschadigingen vertoont. Gebruik bij koud weer Als u de machines gebruikt bij temperaturen onder nul:

1. Houd de machine voor gebruik zo warm

5. Sluit de luchtslang aan op de machine.

6. Bedien de machine 5 à 6 keer terwijl u hem op

afvalhout richt, om de o-ringen te smeren.

7. Voer de luchtdruk op tot het normale

8. Gebruik de machine op de normale wijze.

Gebruik bij warm weer De machine werkt, als het goed is, normaal. Vermijd de warmte van direct zonlicht, om schade aan de bumpers, o-ringen, en andere rubberen onderdelen te voorkomen. Bedienen van de machine (afb. A & C)

1. Houd het gereedschap in de palm van uw hand,

zoals wordt beschreven onder Juiste positie van de handen.

2. Steek de kop van de spijker in de nietgeleider (2).

3. Plaats de spijker op het werkoppervlak en

houd het gereedschap daarbij in de lijn van de indrijfrichting.

4. Activeer het gereedschap door het tegen de

spijker aan te duwen. Het gereedschap drijft de spijker dan in het werkoppervlak tot het uitschakelmechanisme (1) helemaal ingedrukt is. Optionele accessoires WAARSCHUWING: Aangezien accessoires die niet door D EWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door49 NEDERLANDS DEWALT aanbevolen accessoires met dit product te gebruiken. Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires. ONDERHOUD Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. De volgende onderhoudswerkzaamheden moeten elke dag worden uitgevoerd. Reiniging ● Maak het neusstuk schoon met behulp van perslucht. ● Reinigen de voorkant van het uitschakelmechanisme met behulp van olie voor pneumatisch gereedschap. WAARSCHUWING: Ontkoppel het gereedschap van de luchtaanvoer voordat u het gaat schoonmaken. Draag een veiligheidsbril en handschoenen tijdens het schoonmaken. Drainen ● Laat al het condensvocht uit de luchtcompressortanks en -slangen weglopen. Smering ● Plaats 5 - 7 druppels pneumatische olie in de luchtaansluiting op de beschermkap van de machine. Controleren ● Zorg ervoor dat alle bevestigingsmiddelen van de machine goed vast zitten en onbeschadigd zijn. ● Zet alle losse bevestigingsmiddelen met gebruik van het juiste gereedschap vast. Bescherming van het milieu Gescheiden afvalinzameling. Dit product mag niet bij het normale huishoudelijke afval worden aangeboden. Als u op een dag bemerkt dat uw D EWALT product vervangen dient te worden of dat u er verder geen gebruik meer van maakt, mag u het niet als normaal huishoudelijk afval aanbieden. Bied dit product aan bij de gescheiden afvalinzameling. Gescheiden inzameling van gebruikte producten of verpakkingen maakt het mogelijk dat materiaal kan worden gerecycled en nogmaals gebruikt. Het hergebruik van gerecycled materiaal helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke bepalingen voorzien mogelijk in de gescheiden inzameling van elektrische producten uit een huishouden, op stedelijke inzamelingspunten of bij de detailhandelaar waar u een nieuw product aanschaft. DEWALT heeft een faciliteit voor het verzamelen van recyclen van DEWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te maken uw product a.u.b. terug naar iedere erkende reparateur die namens ons de verzameling op zich neemt. U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoeken door contact op te nemen met uw plaatselijke DEWALT kantoor zoals vermeld in deze handleiding. Een lijst van erkende DEWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.50 NEDERLANDS GARANTIE DEWALT vertrouwt op de kwaliteit van zijn producten en biedt professionele gebruikers van het product een uitstekende garantie. Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijke rechten als een particuliere, niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE • Als u niet geheel tevreden bent over de prestaties van uw D EWALT-gereedschap, kunt u dit compleet met de originele onderdelen, zoals u het hebt aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of tegen restitutie van het aankoopbedrag. Het product mag niet in onredelijke mate zijn versleten en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT • Als onderhouds- of servicewerkzaamheden nodig zijn voor uw D EWALT-gereedschap, in de 12 maanden na uw aankoop, hebt u recht op één jaar gratis service. Deze zal kosteloos worden uitgevoerd in een

EWALT-servicecentrum. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE • Als uw DEWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;

• Het product in redelijke mate is versleten;

• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;

• U een aankoopbewijs kunt overleggen;

• Het product compleet met alle originele onderdelen wordt geretourneerd. Als u aanspraak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officiële D EWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiële DEWALT- servicecentra en volledige details over onze after-sales-service zijn ook te vinden op internet via: www.2helpU.com.51 NORSK NAGLEPISTOL D51180 Gratulerer! Du har valgt et DEWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør
