GEBRUIKSAANWIJZING DDF5120550 DEWALT

Nederlands (Vertaald vanuit de originele instructies) 105

1 Veiligheidsinformatie ....106

1.1 Bedoeld gebruik 106
1.2 Veiligheidslabels op de apparaten 106
1.3 Waarschuwingen in deze handleiding 108
1.4 Persoonlijke beschermingsmiddelen 108
1.5 Apparaat en bedrijfsveiligheid ....108
1.6 Gaspatroon 109
1.7 Acculader en accu ....109
1.8 Afvoer....110

2 Unit/Apparaat overzicht 110

2.1 Levering 110
2.2 Individuele onderdelen en benamingen 110
2.3 Slaapmodus 111
2.4 LED indicator 111
2.5 Ophanghaak 111
2.6 Accessoires.... 111

3 Voordat u het apparaat gebruikt....112

3.1 De accu vervangen 112
3.2 Een gaspatroon plaatsen 113
3.3 De nagelstrip plaatsen 114

4 Bediening 114

4.1 De gasschiethamer gebruiken 114
4.2 De nagelstrip verwijderen 115
4.3 Vastgelopen nagels verwijderen 116

5 Reiniging en onderhoud....117

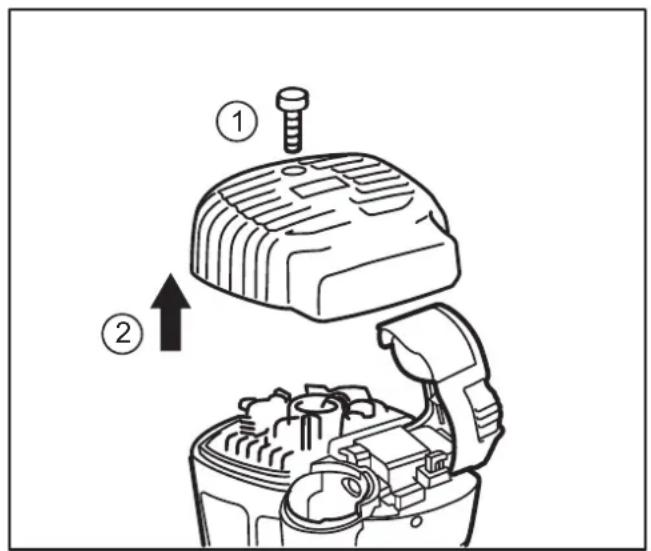

5.1 Het luchtfilter reinigen 117
5.2 De behuizing reinigen 117
5.3 De gasschiethamer onderhouden 117

9 Conformiteitsverklaring....120

1 Veiligheidsinformatie

Lees deze veiligheidsinformatie aandachtig door om veilig en juist gebruik van dit apparaat te garanderen. Bewaar de bedieningsinstructies tot u het apparaat weggooit.

1.1 Bedoeld gebruik

De gasschiethamer moet gebruikt worden in overeenstemming met de specifi caties van deze instructiehandleiding. Gasschiethamers zijn geen „speelgoed“ en vereisen voorzichtig, verantwoordelijk en zorgvuldig gebruik. De gasschiethamer mag alleen gebruikt worden door personen ouder dan 18 jaar, of leerlingen ouder dan 16 jaar onder toezicht van een verantwoordelijke leidinggevende. Ze mogen niet onder invloed zijn van vermoeidheid, alcohol, medicatie of drugs.

Geschikte materialen die als ondergrond gebruikt mogen worden, bijvoorbeeld:

– Beton met normale sterkte

- S t a a l

Ongeschikte materialen die niet als ondergrond gebruikt mogen worden, bijvoorbeeld:

– Materialen die te zacht of te dun zijn

- Materialen die te broos zijn, zoals glas of keramiek

- Materialen die te hard zijn, zoals gehard staal

- Holmetselwer

– Gietijzer, kunststof, marmer, gipsplaten

Verkeerd gebruik, misbruik of „aanrommelen“ kan leiden tot ernstig letsel en aanzienlijke eigendomsschade. In het bijzonder

- Omzeilen van de veiligheidsmechanismen

- Het apparaat misbruiken als een „vuurwapen“

- Het apparaat misbruiken als een hamer of soortgelijk gereedschap

Gebruik alleen gaspatronen, acculaders en accu's die door de fabrikant van de gasschiethamer zijn gemaakt, en gebruik alleen nagels die zijn goedgekeurd door de fabrikant, zie voor meer informatie hoofdstuk 6 „Technische gegevens“.

Andere toepassingen en gebruik zowel modifi caties, toevoegingen of wijzigingen als onderhoudswerkzaamheden en reparaties uitgevoerd door uzelf, kunnen de veiligheid, betrouwbaarheid en juiste werking van het apparaat aanzienlijk verminderen en doen de garantie komen te vervallen.

1.2 Veiligheidslabels op de apparaten

Het apparaat mag alleen worden gebruikt als alle veiligheidslabels op het apparaat aanwezig en leesbaar zijn. Het productienummer staat aangegeven aan de onderkant van het handvat, bijvoorbeeld 098226035D. De eerste twee cijfers zijn van het fabricatiejaar.

Gasschiethamer (Magazijn):

	Toegestane nagels:∅ 2,6 mm – 3,7 mmLengte: 15 mm – 40 mm
	Lees de instructiehandleiding voordat u het apparaat gebruikt
	Draag een veiligheidsbril
	Draag gehoorbescherming
	Gebruik de gasschiethamer alleen in goed geventileerde ruimtes
	Gebruik de gasschiethamer niet in de regen
	Verboden te roken
	Houd de gasschiethamer uit de buurt van kinderen
	Richt de gasschiethamer nooit op andere personen
	De ventilatiegaten niet blokkeren.Bedek ze niet met uw handen

Houd nooit uw hand of andere lichaamsdelen onder de loop.

Gebruik de gasschiethamer alleen bij een lagere omgevingstemperatuur dan 40 °C

Gebruik de gasschiethamer alleen met een geschikt veiligheidsjuk

Accu:

Lees de instructiehandleiding voordat u het apparaat gebruikt

Gebruik alleen de acculader met typenummer DDF5610520

Gooi de accu niet in het vuur

Probeer geen beschadigde accu op te laden

Gooi een lege NiMH accu niet bij het gewone huisvuil. Neem de afvoerwetgeving in acht

Acculader:

Lees de instructiehandleiding voordat u het apparaat gebruikt

Gebruik de acculader niet buitenshuis

Gaspatroon:

GEVAAR

Zeer licht ontvlambaar gas

- Houd het uit de buurt van hitte, warme oppervlakken, vonken, open vuur en andere ontstekingsbronnen.

- Niet roken.

- Brandgevaar door lekkend gas: Blus het vuur niet totdat de lekkage veilig kan worden verholpen.

- Verwijder alle mogelijke ontbrandingsbronnen, zolang dit veilig gedaan kan worden.

- Sla het product op in een goed geventileerde ruimte.

Stel het gaspatroon niet bloot aan temperaturen hoger dan 50 °C.

1.3 Waarschuwingen in deze handleiding

Het risiconiveau van gevaren wordt aangegeven met de volgende signaalwoorden:

Signaal-woord	Betekenis
GEVAAR	Gevaar met hoog risiconiveau, wat kan resulteren in een dodelijk ongeluk of ernstig letsel als het niet wordt vermeden
WAAR-SCHUWING	Gevaar met gemiddeld risiconiveau, wat kan resulteren in een dodelijk ongeluk of ernstig letsel als het niet wordt vermeden.
LET OP	Gevaar met laag risiconiveau, wat kan resulteren in licht of ernstig letsel als het niet wordt vermeden.
NB	Gevaar dat kan resulteren in schade aan het apparaat of apparatuur in de nabije omgeving als het niet wordt vermeden.

1.4 Persoonlijke beschermingsmiddelen

Losse kleding, sieraden, vallende objecten, geluid en soortgelijke gevaren kunnen een gevaarlijke situatie opleveren voor personen. Personen die het apparaat gebruiken en personen die zich in de buurt van het apparaat bevinden, moeten altijd geschikte persoonlijke beschermingsmiddelen dragen:

Veiligheidshelm: beschermt het hoofd tegen vallende objecten

Veiligheidsbril: beschermt de ogen tegen rondvliegende objecten, zoals splinters en stof

Gehoorbescherming: beschermt de oren tegen overmatig geluid

1.5 Apparaat en bedrijfsveiligheid

Gaspatronen en accu's kunnen gevaren opleveren. Volg de veiligheidsinstructies, zie hoofdstuk 1.6 „Gaspatronen“ en hoofdstuk 1.7 „Acculader en accu“.

Explosiegevaar:

• Wanneer de loop tegen een oppervlak wordt gedrukt, vult de motor de ontstekingskamer met een explosief gas. Als de trekker niet wordt ingedrukt kan het gas ontsnappen door nogmaals de loop in te drukken.
• Gebruik de gasschiethamer alleen buitenshuis of in goed geventileerde ruimtes.
• Gebruik de gasschiethamer niet in de nabijheid van vuur of zeer licht ontvlambare materialen/vloeistoffen (thinner, verf/vernis, benzine).
• Nooit roken tijdens het gebruik van het apparaat.

Overige gevaren voor personen:

• Zorg ervoor dat onbevoegde personen en kinderen geen toegang hebben tot de gasschiethamer en de gaspatronen.
• Gebruik de gasschiethamer alleen als deze in goede staat verkeerd en naar behoren is onderhouden.
• Gebruik de gasschiethamer alleen met een geschikt veiligheidsjuk
• Als het apparaat niet wordt gebruikt, de werkplek wordt veranderd, tijdens transport, als het wordt opgeslagen, in het geval van vastlopen en tijdens onderhoud: Houd dan uw vingers uit de buurt van de trekker en verwijder zowel de accu als het gaspatroon.
• Gladde handvatten kunnen ertoe leiden dat u de controle verliest: Houd het handvat droog, schoon en vrij van olie en vet.
• Er is een terugslag wanneer de nagel wordt afgevuurd. Houd uw hoofd tijdens gebruik niet recht boven de gasschiethamer en begin met een lage penetratiediepte.
  – Zorg ervoor dat u stevig staat en uw balans kunt houden, in het bijzonder op verhogingen zoals verhoogde en/of hellende, ongelijke of gladde werkplaatsen.
• De gasschiethamer mag niet op een ladder gebruikt worden.
  – De gasschiethamer mag niet gebruikt worden om dozen of kratten te vergrendelen.
• De gasschiethamer mag niet gebruikt worden om transportsloten aan voertuigen of wagons te bevestigen.

Nagels kunnen na het afvuren in meerdere stukken breken en ernstig letsel veroorzaken:

- wanneer materialen worden gepenetreerd die te zacht, te dun of the hard zijn, of als de penetratiediepte te hoog is ingesteld,

– als nagels andere nagels raken.

- Houd ten minste 5 cm afstand van randen en hoeken.

- U mag de gasschiethamer niet gebruiken als er mensen aan de andere kant staan.

- Positioneer de gasschiethamer altijd met een hoek van 90° tegen het oppervlak.

Bescherming van personen:

– Houd het handvat niet vast met te veel kracht.

- Neem een werkpauze wanneer u zich stijf of erg warm of koud voelt, of als u een tintelend gevoel in uw vingers/armen voelt. Raadpleeg een dokter als dit gevoel zich herhaalt.

Eigendomsschade:

- Gebruik de gasschiethamer niet in de regen of in een omgeving met hoge luchtvochtigheid.

- Stel de gasschiethamer niet bloot aan hoge temperaturen, bijvoorbeeld in direct zonlicht.

- Gebruik de gasschiethamer alleen buitenshuis of in goed geventileerde ruimtes bij een temperatuur tussen de -10 °C en 40 °C.

- Gebruik de gasschiethamer niet met een leeg magazijn.

– Berg de gasschiethamer alleen op in droge en vorstvrije ruimtes.

Stop onmiddellijk met werken:

- als u een ongewoon geluid hoort, zoals het geluid van een ongelijk draaiende ventilator,

- als u een sterke stank/geur ruikt (onverbrande gassen),

– in het geval er opeens veel warmte wordt opgewekt,

- als schroeven of andere onderdelen loszitten of van het apparaat zijn gevallen.

1.6 Gaspatroon

Explosiegevaar:

- Sla het gaspatroon alleen op in goed geventileerde ruimtes. De opslagtemperatuur mag niet hoger zijn dan 50 °C.

- Richtlijnen met betrekking tot brand en explosie bescherming tijdens opslag, vervoer, gebruik, etc.

- Sla de gaspatronen niet op in voertuigen (laadruimen).

- Stel het gaspatroon niet bloot aan hoge temperaturen, bijvoorbeeld in direct zonlicht.

– Een leeg gaspatroon nooit bijvullen.

- Nooit een leeg of vol patroon openen of beschadigen, in het vuur gooien, of in de buurt van het patroon roken.

Gevaar voor personen:

– Lekkend gas kan letsel aan de huid veroorzaken.

- Er kan nog steeds gas in lege gaspatronen zitten, deze gassen kunnen slaperigheid, duizeligheid en misselijkheid veroorzaken als ze worden ingeademd.

1.7 Acculader en accu

Explosiegevaar:

- Gooi accu's nooit in het vuur.

Brandgevaar:

- Laad de accu's alleen op in goed geventileerde ruimtes bij een temperatuur tussen de 0 °C en 40 °C.

- Metalen objecten kunnen de accu contactpunten verbinden en kortsluiting veroorzaken. Berg de accu alleen op met de beschermkap bevestigd.

- Trek na het laden de stekker van het netsnoer uit het stopcontact.

- Dek de acculader en de accu niet af tijdens het opladen en stel ze niet bloot aan hoge temperaturen, zoals direct zonlicht.

- De accu nooit opladen in de nabijheid van vuur of zeer licht ontvlambare materialen/vloeistoffen (thinner, verf/vernis, benzine).

- Sluit het netsnoer nooit aan op een transformator, aggregaat, etc.

Gevaar op elektrische schok:

- De accu nooit opladen in de regen of binnen het bereik van spetterend water. Bescherm de accu en de acculader tegen vocht.

– Houd het netsnoer vrij van olie en vet.

Voordat u het netsnoer aansluit:

- Controleer de netspanning, zie hoofdstuk 6 „Technische gegevens“.

- Raak de stekker nooit aan met natte of vochtige handen.

– Leg het netsnoer niet langs scherpe randen of warme oppervlakken.

- Controleer het netsnoer en het stopcontact op beschadigingen.

Na het laden:

- Trek de stekker van het netsnoer uit het stopcontact. Trek niet aan de kabel, maar trek aan de stekker.

1.8 Afvoer

NB Elektrische apparatuur, accu's, acculaders etc. mogen niet bij het gewone huisvuil worden gegooid. Uw dealer is verplicht om voor de afvoer te zorgen. Neem de lokale afvoerwetgeving in acht.

2 Unit/Apparaat overzicht

2.1 Levering

Controleer de levering nadat u de gasschiethamer ontvangt. Vermeld beschadigde onderdelen bij uw specialistische dealer.

Levering: Gereedschapskist met gasschiethamer, acculader en twee accu's.

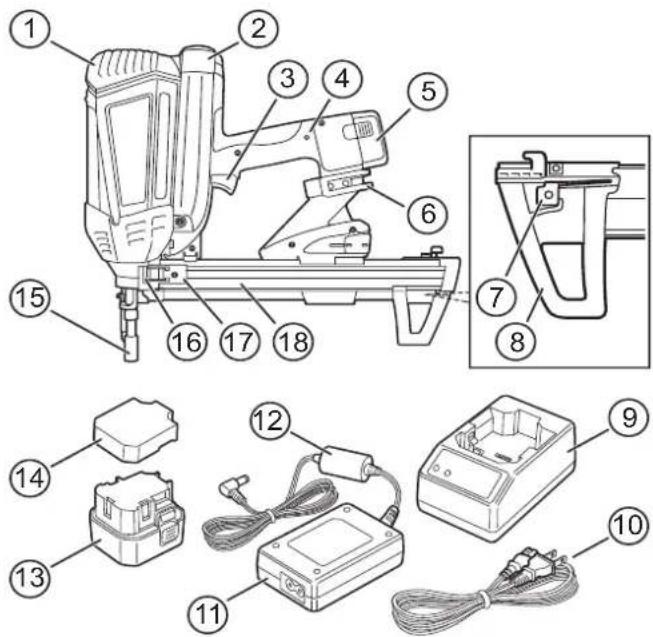

2.2 Individuele onderdelen en benamingen

7 Nagelvergrendeling 16 Magazijnsleuf

8 Magazijnvoet 17 Magazijngeleiding

9 Acculader 18 Magazijn

2.3 Slaapmodus

De gasschiethamer is voorzien van een „Slaapmodus“ functie om de accu te beschermen. Wanneer de gasschiethamer 24 uur lang niet wordt gebruikt, kan deze alleen weer worden aangezet nadat de accu is verwijderd en teruggeplaatst.

2.4 LED indicator

De LED op de handgreep geeft twee verschillende statusen aan:

Rode LED Staat/Status

Aan Accu moet worden opgeladen.

De gasschiethamer moet Knipperend worden onderhouden door een specialistische werkplaats.

2.5 Ophanghaak

De ophanghaak kan bijvoorbeeld gebruikt worden om het apparaat aan een riem te bevestigen (tijdens het beklimmen van een ladder, steiger, etc.) en kan aan beide zijden van de gasschiethamer worden gemonteerd.

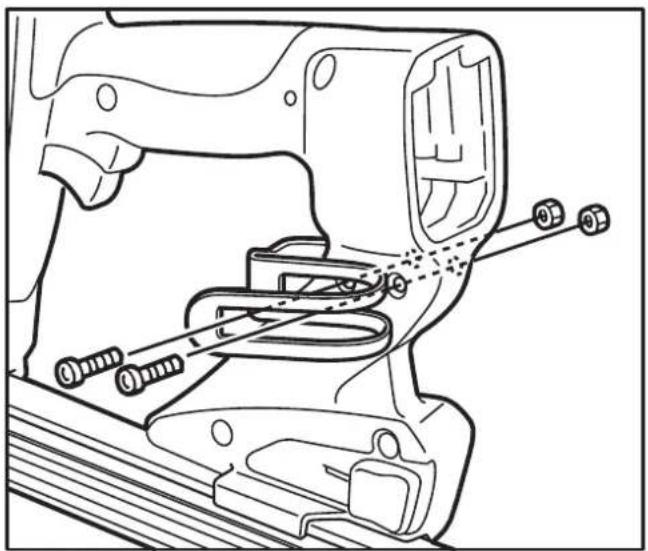

De ophanghaak aan de andere zijde monteren:

draai de schroeven los met een inbussleutel.
Gebruik deze schroeven om de ophanghaak aan de andere zijde te monteren.

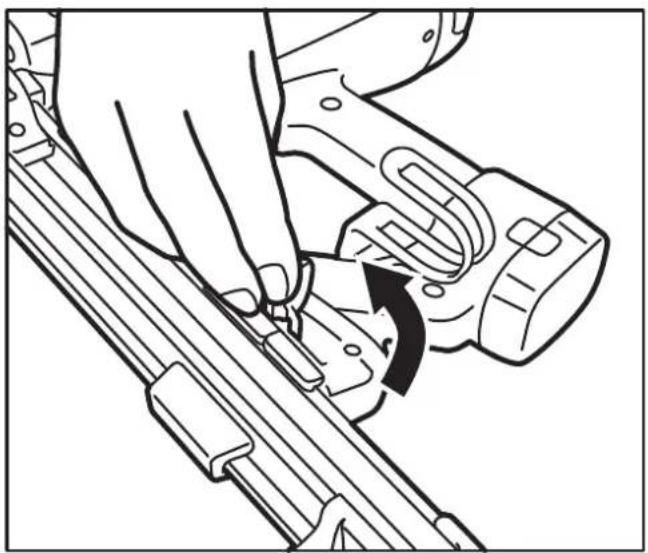

Het magazijn vervangen:

→Trek aan de magazijnvergrendeling om het magazijn te ontgrendelen en verwijder het magazijn.

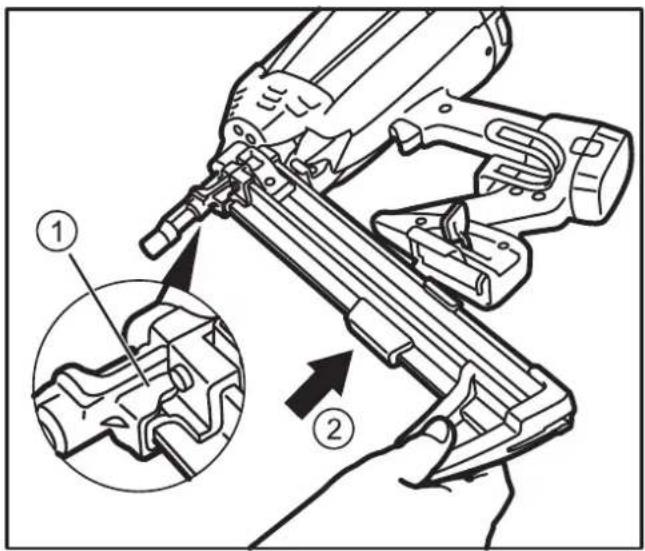

→Plaats het (nieuwe) magazijn in de sleuf (1) en duw het in de magazijnhouder (2).

3 Voordat u het apparaat gebruikt

WAARSCHUWING

Ernstig letsel door onjuist gebruik

Lees de informatie in deze sectie a.u.b aandachtig door voordat u het apparaat probeert te gebruiken.

3.1 De accu vervangen

WAARSCHUWING

Gevaar op elektrische schok

- Controleer het netsnoer op beschadigingen voordat u deze in het stopcontact steekt.

Houd de accu, acculader en het netsnoer uit de buurt van alle soorten vocht.

→Volg de veiligheidsinstructies, zie hoofdstuk 1.7 "Acculader en accu".

Onderhoudstips:

- Een tweede accu moet worden aangeschaft om het gebruikspatroon af te wisselen, dit helpt de levensduur van de accu te verlengen.

- Laad de accu na de aanschaf (vóór het eerste gebruik) 24 uur op.

- Laad de accu 24 uur op als deze langer dan een maand niet is gebruikt.

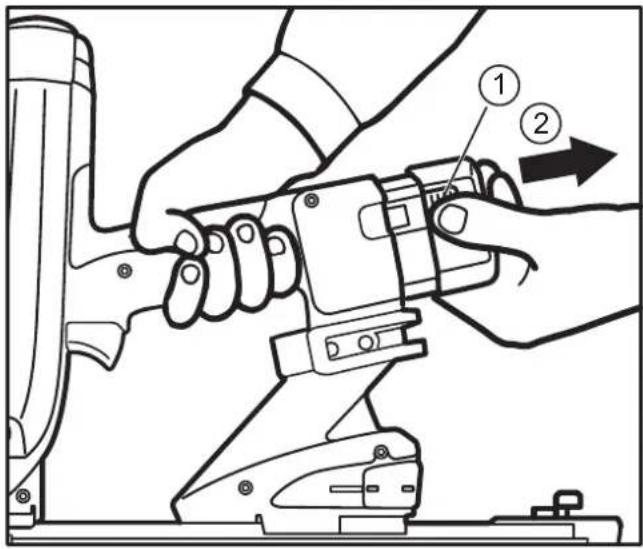

De accu uit de gasschiethamer verwijderen:

Druk op de veiligheidsknoppen aan beide kanten van de accu (1) en verwijder de accu uit de sleuf (2).

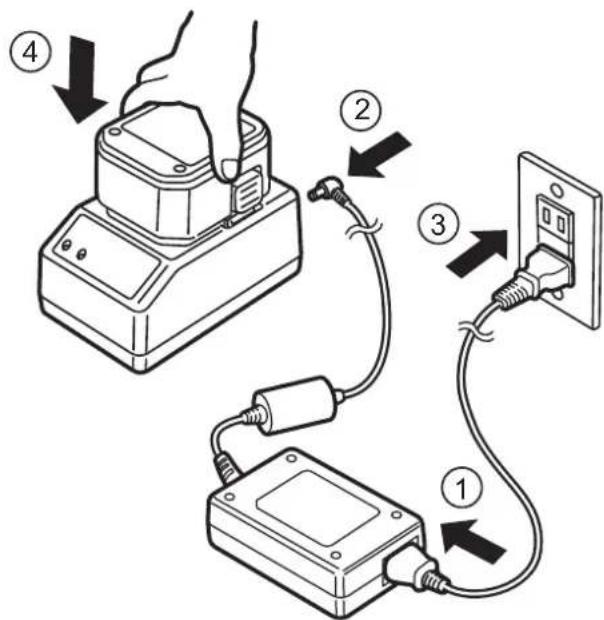

De acculader aansluiten:

→Sluit het netsnoer aan op de adapter (1).

→Sluit de acculader kabel aan op de acculader (2).

→Sluit het netsnoer aan op het stopcontact (3).

→Plaats de accu in de acculader (4).

De acculader geeft de huidige laadstatus weer:

groene LED	rode LED	Status
Aan Uit Acculader gereed/in bedrijf
Uit Aan De accu laad op
Aan Uit Accu volledig opgeladen
Knippe-rend	Knippe-rend	De accu is oververhit:Verwijder de accu uit deacculader en laat dezeafkoelen.
Aan Aan		De accu is defect:Verwijder de accu uit deacculader en gebruik dezenooit meer.
Knippe-rend	Aan	De accu is defect enoververhit: Verwijder deaccu uit de acculader engebruik deze nooit meer.

Nadat de accu volledig is opgeladen:

Plaats de accu in de gasschiethamer of bescherm het tegen kortsluiten met de beschermkap.
- Verbreek de verbinding met de voeding (trek de stekker uit het stopcontact).

3.2 Een gaspatroon plaatsen

WAARSCHUWING

Ernstig letsel door incidenteel afgaan

→Verwijder de accu.
→Druk de loop van de gasschiethamer niet tegen een oppervlak.
→Houd uw vinger uit de buurt van de trekker.
→Volg de veiligheidsinstructies, zie hoofdstuk 1.6 "Gaspatronen".

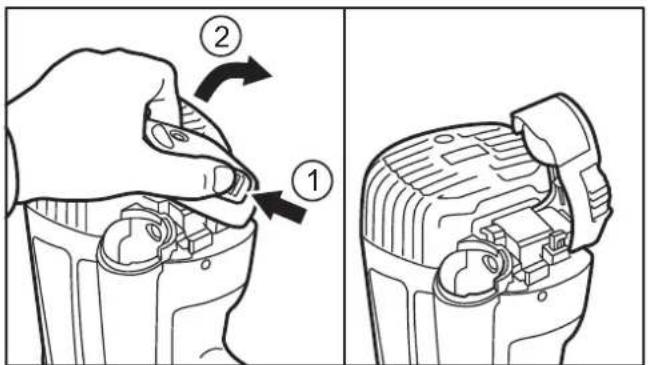

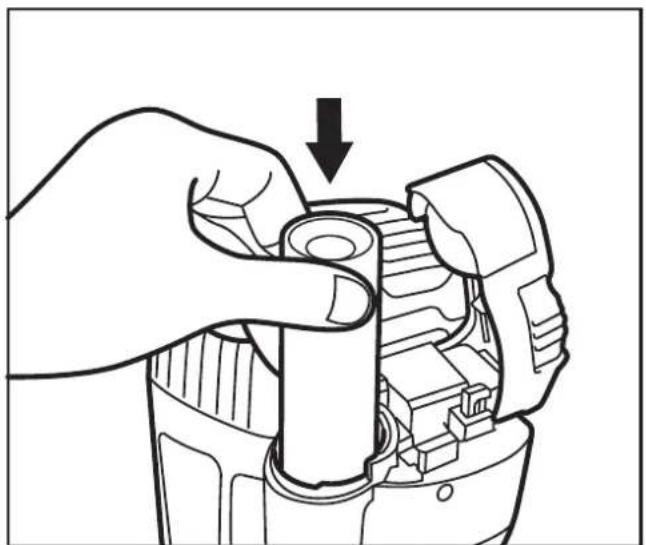

→Druk op de veiligheidsknop op de kap/deksel (1) en open het (2).

→Verwijder het lege gaspatroon (indien aanwezig) en plaats de nieuwe.

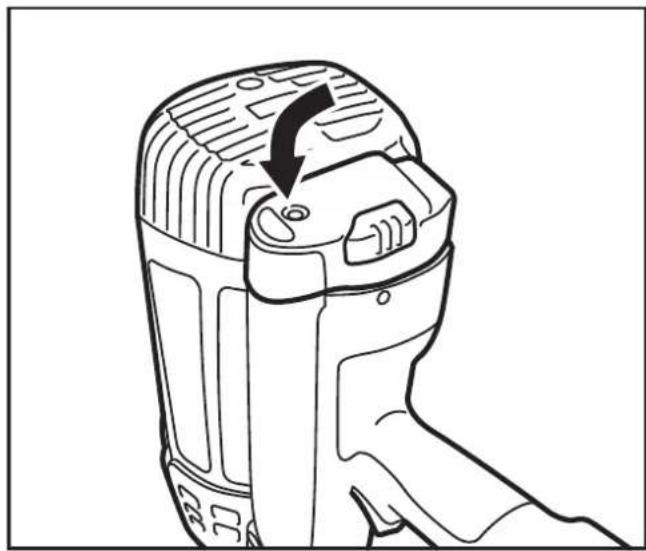

Sluit het deksel weer (vergrendeld op zijn plaats).

3.3 De nagelstrip plaatsen

WAARSCHUWING

Ernstig letsel door incidenteel afgaan

→Verwijder de accu.

Druk de loop van de gasschiethamer niet tegen een oppervlak.

Houd uw vinger uit de buurt van de trekker.

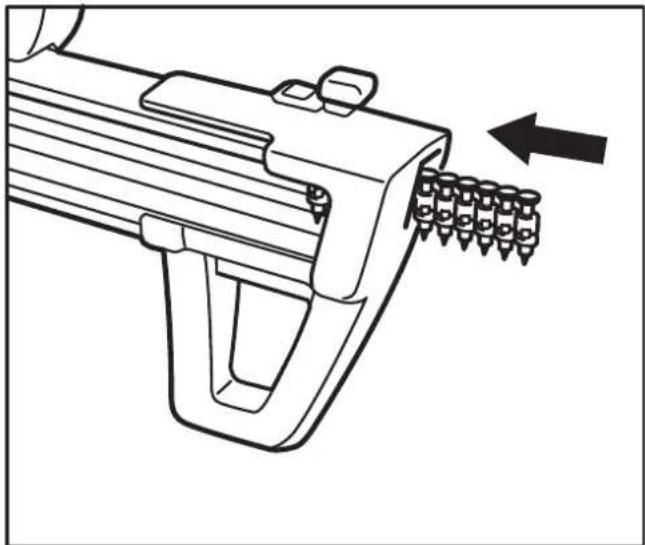

→Plaats de nagelstrip in het magazijn.

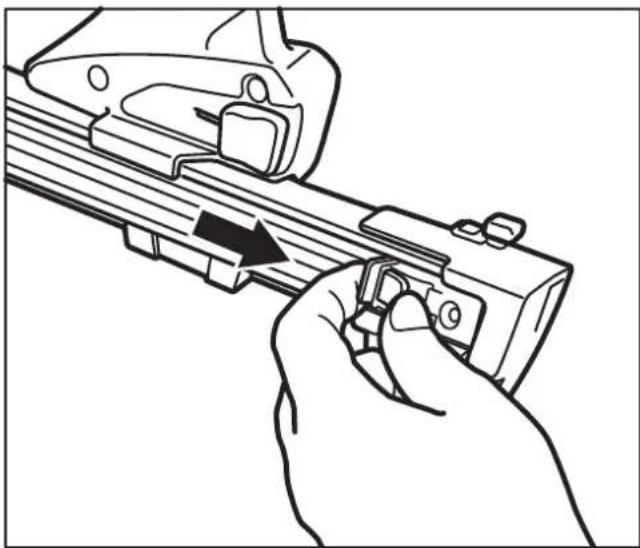

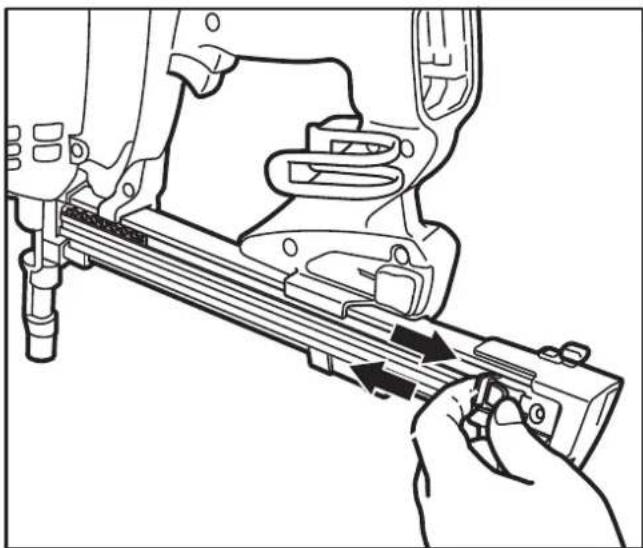

→Trek de magazijngeleiding achter de nagelstrip en laat het los.

Volg de veiligheidsinstructies, zie hoofdstuk 1.5 „Apparaat en bedrijfsveiligheid“.

Accu's ontladen zichzelf als ze gedurende langere tijd niet worden gebruikt. Laad een accu voor gebruik helemaal op, zie hoofdstuk 3.1 „De accu opladen“.

4.1 De gasschiethamer gebruiken

WAARSCHUWING

Ernstig letsel door incidenteel afgaan

→Houd uw vingers altijd uit de buurt van de trekker als de gasschiethamer niet naar het materiaal is gericht.
→Leg/hang de gasschiethamer altijd zodat de loop naar beneden is gericht.
→Begin met een lage penetratiediepte.

Voor elke werkplaatsverandering:

→Verwijder de accu en het gaspatroon.

De penetratiediepte instellen:

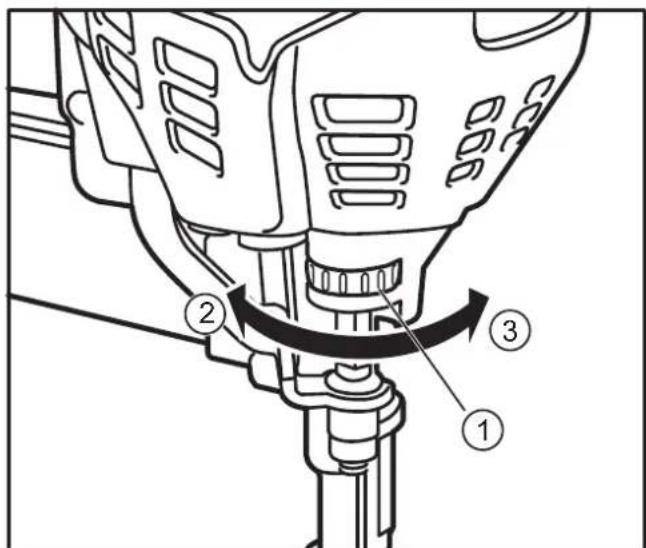

De penetratiediepte instellen met de draaischijf (1): Vergroten: draai richting (2) Verkleinen: draai richting (3).

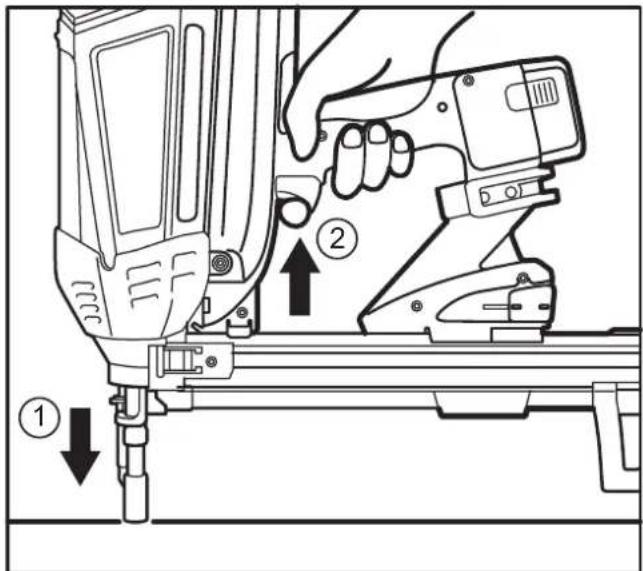

Druk de loop tegen het materiaal dat moet worden bevestigd (1) en druk op de trekker (2).

Als de gasschiethamer geen nagel afvuurt:

Herhaal het proces drie keer, vervang een leeg gaspatroon (indien van toepassing), zie hoofdstuk 3.2 „Een gaspatroon plaatsen“.

Als de gasschiethamer nog steeds niks afvuurt, kan het zijn dat de „Slaapmodus“ is geactiveerd, zie hoofdstuk 2.3 „Slaapmodus“.

→Verwijder de accu en plaats deze weer terug, zie het „De accu uit de gasschiethamer verwijderen“ deel in hoofdstuk 3.1 „De accu opladen“.

4.2 De nagelstrip verwijderen

WAARSCHUWING

Ernstig letsel door incidenteel afgaan

→Verwijder de accu.

→Druk de loop van de gasschiethamer niet tegen een oppervlak.

→Houd uw vinger uit de buurt van de trekker.

Ontgrendel de nagelstrip met de magazijngeleiding.

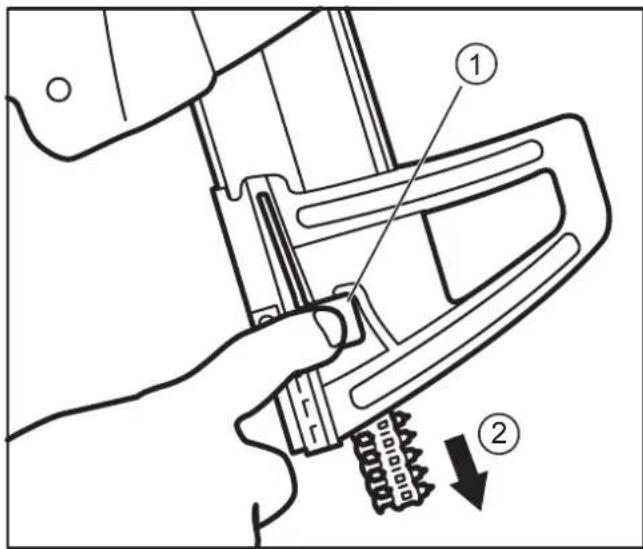

Houd het magazijn naar beneden terwijl u op de nagelvergrendeling (1) drukt. De nagelstrip schuift uit het magazijn (2).

4.3 Vastgelopen nagels verwijderen

WAARSCHUWING

Ernstig letsel door incidenteel afgaan

→Verwijder de accu.
Druk de loop van de gasschiethamer niet tegen een oppervlak.
Houd uw vinger uit de buurt van de trekker.

→Verwijder de nagelstrip uit het magazijn, zie hoofdstuk 4.2 „De nagelstrip verwijderen“.

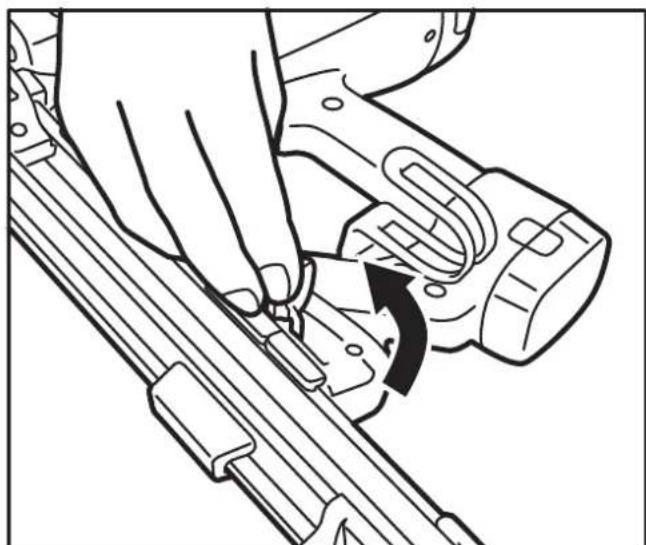

Trek aan de magazijnvergrendeling om het magazijn te ontgrendelen en verwijder het magazijn.

Als de vastgelopen/geblokkeerde nagel niet uit zichzelf loskomt: Verwijder de nagel uit de sleuf (1) met een scherp object.

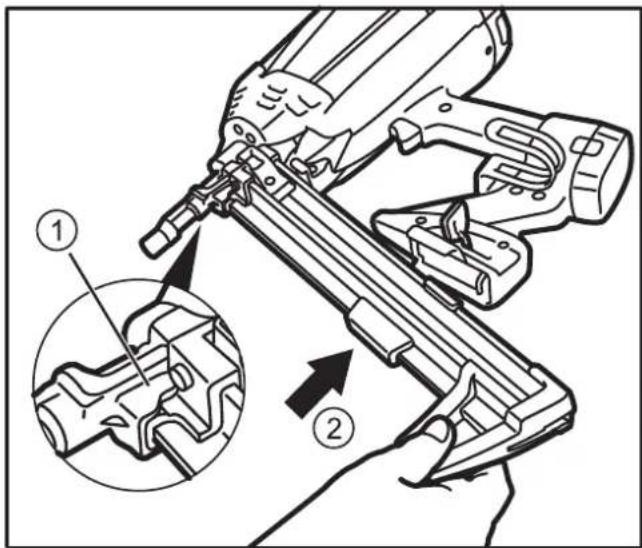

→Plaats het magazijn in de sleuf (1) en duw het in de magazijnhouder (2).

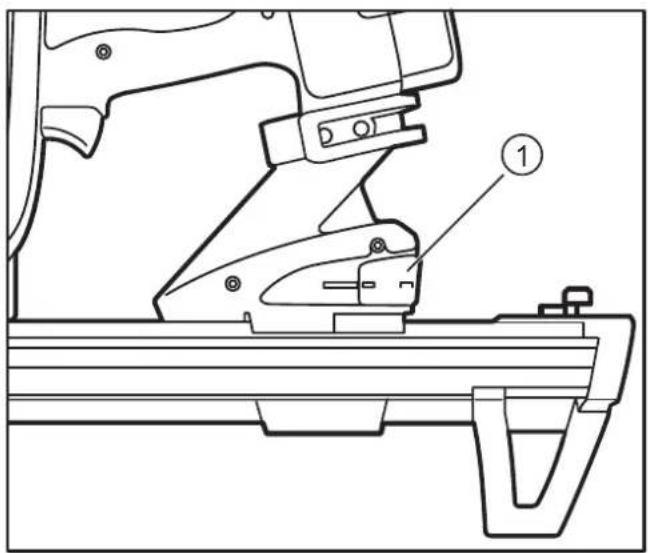

→Schuif de hendel (1) die wordt gebruikt om het magazijn te vergrendelen terug naar de startpositie (vergrendeld op zijn plaats).

5 Reiniging en onderhoud

WAARSCHUWING

Ernstig letsel door incidenteel afgaan

→Verwijder de accu.
→Verwijder het gaspatroon.
→Verwijder de nagelstrip uit het magazijn, zie hoofdstuk 4.2 "De nagelstrip verwijderen".
Druk de loop van de gasschiethamer niet tegen een oppervlak.
Houd uw vinger uit de buurt van de trekker.

LET OP

Warme oppervlakken

Laat de gasschiethamer afkoelen voordat u deze reinigt.

NB Storingen: Smeer geen onderdelen in met olie of vet.

5.1 Het luchtfi Iter reinigen

Draai de schroeven op de kap/deksel (1) los.
→Verwijder de kap/deksel (2).
Reinig het luchtfi Iter in de kap met gebruik van perslucht.

NB Schade aan de behuizing: Gebruik geen thinner, oplosmiddelen, olie, etc. voor reinigingsdoeleinden.

– Reinig de gasschiethamer met droge doeken.
- Reinig de gereedschapskist alleen met droge doeken en perslucht.

5.3 De gasschiethamer onderhouden

De gasschiethamer mag alleen worden onderhouden en gerepareerd door geautoriseerde specialistische werkplaatsen. Wanneer een onderhouds- of servicehandeling is vereist, begint de LED op de handgreep te knipperen, zie hoofdstuk 2.4 „LED Indicator“.

*Waarden kunnen variëren: De werkomgeving, werkstuk ondersteuning, het werkstuk, de hoeveelheid druk op het werkstuk etc. beïnvloeden de geluidsproductie tijdens gebruik en het effect van trillingen op het object.

6.2 Toegestane nagels en gaspatronen

	Nagels
Lengte	15 tot 40 mm
Diameter	2,6 mm, 3,0 mm, 3,7 mm
Nagelkop	6,4 mm
Type nagelkop	Platte kop, ronde kop
	DEWALT gaspatronen
Art.Nr.	DDF5140500

7 Probleemoplossing

De loop is tegen het oppervlak gedrukt, maar de motor draait niet:

Oorzaak	Oplossing
Loop niet hard genoeg tegen het oppervlak gedrukt	Druk de loop harder tegen het oppervlak
De gasschiethamer is 24 uur lang niet gebruikt	Zie hoofdstuk 2.3, "Slaapmodus"
Elektronica storing	Verwijder de accu en plaats deze na 30 seconden weer in het apparaat
De accu is leeg	Laad de accu op als de LED op de handgreep knippert, zie hoofdstuk 2.4 "LED Indicator"
Accu oververhit	Laat de accu afkoelen
Gasschiethamer oververhit	Laat de gasschiethamer afkoelen
Gasschiethamer moet worden onderhouden	Laat de gasschiethamer onderhouden als de LED op de handgreep knippert, zie hoofdstuk 2.4 "LED Indicator"
Gebogen loop	Laat de gasschiethamer repareren door een geautoriseerde dealer
Gasschiethamer defect

De loop is tegen het oppervlak gedrukt, maar de motor stopt na 5 seconden:

Oorzaak	Oplossing
Normaal bedrijf	Geen maatregelen

De loop is stevig tegen het oppervlak gedrukt, de motor draait, maar de nagels worden niet afgevuurd wanneer de trekker wordt ingedrukt:

Oorzaak	Oplossing
Gaspatroon leeg of niet voldoende gevuld	Zie hoofdstuk 3.2, "Een gaspatroon plaatsen"
Vastgelopen/geblokkeerde nagels	Zie hoofdstuk 4.3, Vastgelopen nagels verwijderen"

Oorzaak Oplossing

Geen nagels in het magazijn	Zie hoofdstuk 3.3, "De nagelstrip plaatsen"
Magazijngeleiding niet ingetrokken
Verboden of niet-geautoriseerde nagels in het magazijn	Zie hoofdstuk 6.2, "Toegestane nagels en gaspatronen"
Magazijn "verbogen" of niet juist ingevoerd	Zie het "Het magazijn vervangen" deel in hoofdstuk 2.6, "Accessoires"
Magazijngeleiding veer defect
Vuil in de loop of het magazijn	Zie hoofdstuk 4.3, Vastgelopen nagels verwijderen"
Gasschiethamer defect	Laat de gasschiethamer repareren door een geautoriseerde dealer.

De loop is stevig tegen het oppervlak gedrukt, de motor draait, maar de nagels penetreren niet diep genoeg in het materiaal nadat de trekker wordt ingedrukt:

Oorzaak Oplossing

Gaspatroon leeg of niet voldoende gevuld	Zie hoofdstuk 3.2, "Een gaspatroon plaatsen"
Penetratiediepte te laag ingesteld	Zie het "Penetratiediepte instellen" deel in hoofdstuk 4.1, "De gasschiethamer gebruiken"
Nagels te lang, diameter te groot	Gebruik een schietnagel die overeenkomt met het materiaal
Het te bevestigen materiaal is te hard
De nagel raakt een hard object in het te bevestigen materiaal, zoals andere nagels	Richt de gasschiethamer ergens anders
	Test de gasschiethamer op een ander soort materiaal
De gasschiethamer is niet hard genoeg tegen het materiaal gedrukt	Houd de gasschiethamer niet "te los" vast in uw handen

Oorzaak Oplossing

Gasschiethamer defect

Laat de gasschiethamer repareren door een geautoriseerde dealer.

De loop is stevig tegen het oppervlak gedrukt, de motor draait, maar de nagels penetreren te diep in het materiaal nadat de trekker wordt ingedrukt:

Oorzaak Oplossing

Penetratiediepte te hoog ingesteld	Zie het "Penetratiediepte instellen" deel in hoofdstuk 4.1, "De gasschiethamer gebruiken"
Nagels te kort, diameter te klein	Gebruik een schietnagel die overeenkomt met het materiaal
Het materiaal is te zacht
De nagel raakt lege ruimtes of zachte delen van het materiaal	Richt de gasschiethamer ergens anders
	Test de gasschiethamer op een ander soort materiaal

Luid of onregelmatig ventilator geluid:

Oorzaak Oplossing

Vuil luchtfi Iter	Zie hoofdstuk 5.1, "Het luchtfi Iter reinigen"
Ventilator defect	Laat de gasschiethamer repareren door een geautoriseerde dealer.

Gas geur (onverbrand ontstekingsgas):

Oorzaak Oplossing

Wanneer de loop tegen een oppervlak wordt gedrukt, vult de motor de ontstekingskamer met een explosief gas. Als de trekkerniet wordt ingedrukt, kan het onverbrande gas ontsnappen door nogmaals de loop in te drukken

Zie hoofdstuk1.5, "Apparaat en bedrijfsveiligheid"

8 Fabrieksgarantie

DEWALT vertrouwt in de kwaliteit van zijn producten en biedt professionele gebruikers van het product daarom een uitstekende garantie. Deze garantieverklaring is slechts een aanvulling en heeft geen enkele invloed op uw contractuele rechten als professionele gebruiker of uw wettelijke rechten als privé niet-professionele gebruiker van het apparaat. Deze garantie is geldig in de gebieden van de Lidstaten van de Europese Unie en het Europese Vrijhandelsgebied.

Één jaar volledige garantie

Als uw DEWALT product binnen 12 maanden na de aankoopdatum defect raakt ten gevolge van ondeugdelijke materialen of ondeugdelijke constructie, garandeert DEWALT vervanging van alle defecte onderdelen of kosteloze vervanging (te onzer beoordeling) van het apparaat, mits:

– Het product niet is misbruikt;
- Het product de gewone verschijnselen van normale slijtage te zien geeft;
- Er geen reparatiepogingen zijn ondernomen door niet-geautoriseerde personen;
– Een aankoopbewijs wordt ingediend;
- Het product compleet wordt geretourneerd in de originele verpakking.

Neem als u aanspraak wilt maken op de garantie contact op met een D EWALT service partner bij u in de buurt (het adres kunt u vinden in de D EWALT catalogus, of neem contact op met het D EWALT kantoor dat in deze instructiehandleiding staat vermeld. Er is een lijst van offi ciële D EWALT-servicewerkplaatsen en meer informatie over onze klantenservice beschikbaar op Internet op: www.2helpU.com.

9 Conformiteitsverklaring

In overeenstemming met richtlijn 2006/42/EG

Product: Gasschiethamer (Gastacker)

Types: D

EWALT DDF5110500

DEWALT DDF5120550

Het product voldoet aan de bepalingen van machinerichtlijn 2006/42/EG en de geharmoniseerde EN 792-13:2000 + A1:2008 standaard.

Ondergetekende is verantwoordelijk voor het opstellen van de technische documentatie en dient deze verklaring in namens D EWALT.

Neem voor meer informatie a.u.b. contact op met DEWALT op het volgende adres. Kijk voor meer adressen op de achterkant van deze instructiehandleiding.

Ed

Colin Earl

D-65510, Idstein, Duitsland

Trak-It® C5 GASSDREVET SPIKERPISTOL DDF5110500, DDF5120550

Innholdsfortegnelse

1 Sikkerhetsmerknader 122
