BRUGSANVISNING DDF5120550 DEWALT

Dansk (Oversat fra original brugsvejledning) 3

1 Sikkerhedsoplysninger....4

1.1 Tilsigtet brug 4
1.2 Sikkerhedsmærkater på enhederne ....4
1.3 Advarsler i denne vejledning ....5
1.4 Beskyttelsesudstyr 5
1.5 Enheds- og driftssikkerhed ....6
1.6 Gaspatron 7
1.7 Oplader og batteri ....7
1.8 Bortskaffelse 7

2 Oversigt over enhed/apparat ....8

2.1 Leveringsomfang 8
2.2 Enkelte dele og benævnelser 8
2.3 Hvilefunktion 8
2.4 LED-enhedsindikator 8
2.5 Hængekrog 8
2.6 Tilbehør 9

3 Før anvendelse af enheden 9

3.1 Opladning af batteriet 9
3.2 Indsætning af gaspatronen ....10

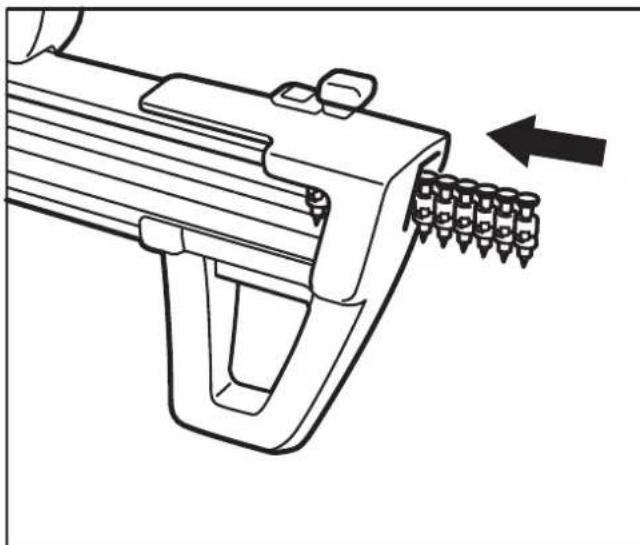

3.3 Indsætning af sømstrimlen....11

4 Betjening....12

4.1 Anvendelse af gassømpistolen....12

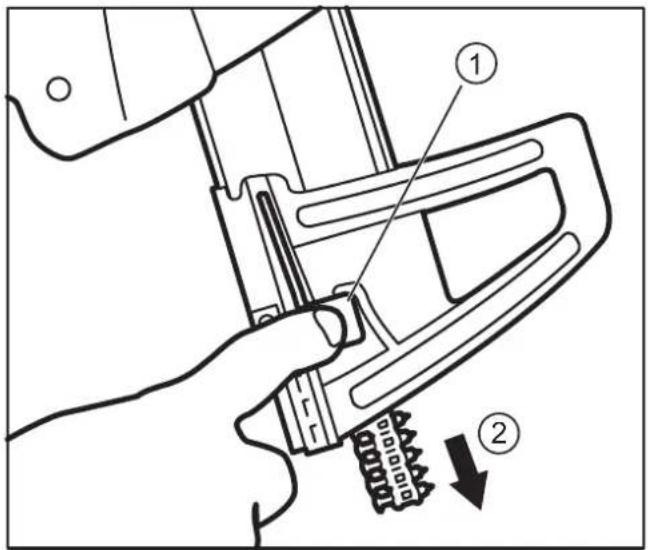

4.2 Udtagning af sømstrimlen....13
4.3 Udtagning af som som sidder fast 13

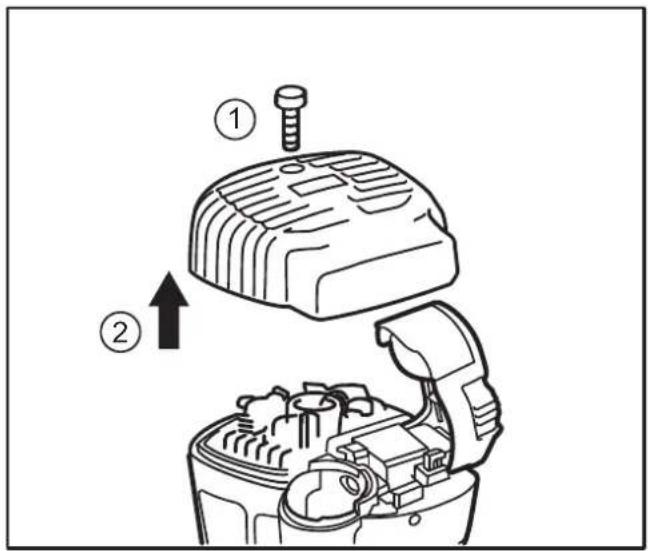

5.1 Rengøring af luftfi Iteret 14
5.2 Rengøring af overfl aderne ....15
5.3 Vedligeholdelse af gassømpistolen 15

6.1 Gassømpistol 15
6.2 Tilladte søm og gaspatroner 15

7 Fejlfinding....16

8 Producentgaranti 17

9 Overensstemmelseserklæring 18

1 Sikkerhedsoplysninger

Læs venligst sikkerhedsoplysningerne omhyggeligt for at sikre en sikker og korrekt betjening af enheden. Behold brugsanvisningen indtil produktet bortskaffes.

1.1 Tilsigtet brug

Gassømpistolen skal anvendes i overensstemmelse med specifi kationerne i denne brugervejledning. Gassømpistoler er ikke „legetøj“ og kræver en forsigtig, ansvarlig og omhyggelig håndtering. Gassømpistoler må kun anvendes af personer, som er over 18 år eller personer under uddannelse over 16 år, som arbejder under opsyn af en ansvarlig tilsynsførende. Undgå brug hvis du er træt, er under indfl ydelse af alkohol, medicin eller rusmidler.

Passende materialer, der kan bruges som underlag, for eksempel

– Beton af normal styrke

- S t å l

- Materialer der er for bløde eller for tynde

- Materialer, der er for skrøbelige, som f.eks. glas eller keramik

- Materialer, der er for hårde, som f.eks. hærdet stål

- Murværk med hule mursten

- Støbejern, plast, marmor, gipsplader

Fejlagtig behandling, misbrug eller „fjollen rundt“ kan forårsage dødelige skader og alvorlig skade på ejendom. Dette omfatter specielt

– Tilsidesættelse af sikkerhedsmekanismer

– Misbrug af enheden som et „skydevåben“

- Misbrug af enheden som en hammer eller et lignende værktøj

Anvend kun de gaspatroner, opladere og batterier, som er fremstillet af producenten af gassømpistolen, eller anvend kun søm, som er godkendt af producenten. Mhp. yderligere oplysninger, se kapitel 6 „Teknisk data“.

Andre anvendelser og anden brug lige såvel som ændringer af enheden, tilføjelser til enheden eller omstillinger samt vedligeholdelse

og reparationer udført af dig selv kan forringe enhedens sikkerhed, pålidelighed og korrekt funktion i betydeligt omfang og kan gøre eventuelle garantikrav ugyldige.

1.2 Sikkerhedsmærkater på enhederne

Enheden må kun anvendes, hvis alle advarselsmærkater på enheden er både komplette og læselige. Produktionsnummeret, som f.eks. 098226035D, fi ndes på den nederste del af håndtaget. De første to cifre står for produktionsåret.

Gassømpistol (magasin):

	Tilladte som:∅ 2,6 mm – 3,7 mmLængde: 15 mm – 40 mm
	Læs brugervejledningen før enheden anvendes
	Bær beskyttelsesbriller
	Bær høreværn
	Anvend kun gassømpistolen i områder med god ventilation
	Anvend ikke gassømpistolen i regnvejr
	Rygning er forbudt
	Børn må ikke komme i nærheden af gassømpistolen
	Peg aldrig gassømpistolen mod andre personer
	Ventilationsåbninger må ikke blokeres. Dæk dem ikke med dine hænder.
	Hold aldrig hånden eller andre legemsdele under løbet.

Max.40°C	Gassømpistolen må kun anvendes ved en omgivelsestemperatur op til 40 °C
	Gassømpistolen må kun anvendes med en effektiv affyrings sikring

Batteri:

Læs brugervejledningen før enheden anvendes
DDF5610520√	Anvend kun batteriet med oplader DDF5610520

	Smid ikke batteriet i åben ild
	Gør ingen forsøg på at oplade et beskadiget batteri
	Et brugt NiMH batteri må ikke bortskaffes med husholdningsaffaldet. Vær opmærksom på reglerne om bortskaffelse

Batterioplader:

	Læs brugervejledningen før enheden anvendes
	Anvend ikke batteriopladeren udendørs

Gaspatron:

	FARE
	Yderst brændbar gas
	- Hold den væk fra varme genstande, varme overfl ader, gnister, åben ild og andre tændingskilder.
	- Undgå rygning.
	- Ild forårsaget af lækkende gas: Sluk ikke ilden, før lækagen kan stoppes sikkert.
	- Fjern om muligt alle tændingskilder, uden at der opstår farer.
	- Opbevar enheden på et sted med god ventilation.

Gaspatronen må ikke udsættes for temperaturer over 50 °C.

1.3 Advarsler i denne vejledning

Risikoniveauet forbundet med særlige risici betegnes med følgende signalord:

Signalord Betydning

FARE	Farlig situation med en høj grad af risiko, der vil medføre dødsfald eller alvorlig personskade, hvis den ikke undgås
ADVARSEL	Farlig situation med en medium grad af risiko, der kan medføre dødsfald eller alvorlig personskade, hvis den ikke undgås.
FORSIGTIG	Farlig situation med en lav grad af risiko, der kan medføre mindre eller moderate personskader, hvis den ikke undgås.
BEMÆRK	Farlig situation som kan medføre beskadigelse af enheden eller udstyr i nærheden, hvis den ikke undgås.

1.4 Beskyttelsesudstyr

Løstsiddende tøj, smykker, faldende genstande, støj og lignende farlige situationer kan udgøre en fare for personer. Personer, der skal bruge enheden, og som er nødt til at opholde sig i nærheden af enheden, skal bære passende personligt sikkerhedsudstyr:

Sikkerhedshjelm: beskytter hovedet mod faldende genstande

Beskyttelsesbriller: beskytter øjnene mod fl yvende objekter som f.eks. splinter og støv

Høreværn: Beskytter ørene mod høj støj

1.5 Enheds- og driftssikkerhed

Gaspatroner og batterier kan forårsage farer. Vær opmærksom på sikkerhedshenvisningerne, se kapitel 1.6 „Gaspatron“ og kapitel 1.7 „Oplader og batteri“.

Risiko for eksplosion:

– Når løbet presses mod en overfl ade, leder motoren en eksplosiv gas ind i forbrændingskammeret. Hvis aftrækkeren ikke aktiveres, forårsager et andet tryk, at den eksplosive gas slipper ud.
- Anvend kun gassømpistolen udendørs eller i områder med god ventilation.
- Anvend aldrig gassømpistolen tæt på ild eller meget brændbare materialer/væsker (fortynder, farver/lak, benzin)
– Der må ikke ryges, när enheden anvendes.

Yderligere farer for personer:

– Undgå at gassømpistolen og gaspatroner bliver tilgængelige for uautoriserede personer og børn.
- Brug kun gassømpistolen, hvis den er i god stand og er blevet ordentligt vedligeholdt.
– Gassømpistolen må kun anvendes med en effektiv affyringssikring
– Når enheden ikke er i brug, arbejdspladsen ændres, under transport, opbevaring, i tilfælde af blokeringer og under vedligeholdelse: Hold din fi nger væk fra aftrækkeren, fjern batteriet og gaspatronen.
– Glatte håndtag kan føre til tab af kontrol: Hold håndtag tørre, rene og fri for olie og smørelse.
- Der kommer et tilbageslag/rekyl, när sommet affyres. Hold ikke dit hoved direkte over gassømpistolen under anvendelsen, og start med en lav affyringsdybde.
– Sørg for, at du står sikkert og kan holde balancen, især på platforme såvel som forhøjede og/eller skrå, ujævne eller glatte arbejdspladser.
– Gassømpistolen må ikke anvendes på en stige.
– Gassømpistolen må ikke bruges til at lukke æsker eller kasser.
– Gassømpistolen må ikke anvendes til at tilpasse transportlåse til køretøjer og vogne.

Søm kan brække i mange stykker efter affyringen og deraf forårsage alvorlige kvæstelser:

• när materialer, som gennemtrænges, er for bløde, tynde eller for hårde, eller hvis affyringsdybden er indstillet for højt,
  – hvis søm rammer andre søm efter affyringen.
  – Hold en min. afstand på 5 cm til kanter og hjørner.

– Du må ikke bruge gassømpistolen, när der befi nder sig personer på den anden side.

- Placér altid gassømpistolen med en vinkel på 90° ift. overfl aden.

– Grebet må ikke holdes med stor kraftudøvelse.
– Hold en pause i arbejdet, hvis du er følelsesløs, har det ekstremt varmt eller koldt eller har en prikkende fornemmelse i dine fi ngre/arme. Opsøg en læge hvis dette fænomen gentager sig.

Produktskader:

• Brug ikke gassømpistolen i regnvejr eller i et meget fugtigt miljø.
  – Udsæt ikke gassømpistolen for høje temperaturer som for eksempel direkte sollys.
• Anvend kun gassømpistolen i områder med god ventilation eller udendørs ved temperaturer fra -10 °C til 40 °C.
• Brug ikke gassømpistolen med et tomt magasin.
  – Opbevar kun gassømpistolen i tørre og frostsikre rum.

Stop omgående arbejdet:

• i tilfælde af usædvanlige lyde, såsom ujævn ventilatorstøj,
• i tilfælde af opståen af kraftig lugt (ubrændte gasser),
• i tilfælde af at ekstrem varme pludselig genereres,

– hvis skruer eller andre dele er blevet løse og falder af enheden.

1.6 Gaspatron

Risiko for eksplosion:

• Opbevar kun gaspatronen i rum med god ventilation. Lagertemperaturen bør ikke overstige 50 °C.
  – Følg lokale bestemmelser med henblik på beskyttelse mod eksplosion under opmagasinering, transport, håndtering, osv.
  – Opbevar ikke gaspatronen i biler (lastrum).
  – Udsæt ikke gaspatronen for høje temperaturer som for eksempel direkte sollys.
  – En tom gaspatron må ikke fyldes igen.
• En fuld eller tom gaspatron må aldrig åbnes eller beskadiges, smides i åben ild eller røg i nærheden.

Farer for personer:

– Udslippende gas kan forårsage kvæstelser på huden.
- Tomme gaspatroner kan stadigvæk indeholde gas, som kan forårsage sløvhed, svimmelhed og kvalme ved indånding af disse.

1.7 Oplader og batteri

Risiko for eksplosion:

– Smid aldrig batterier i åben ild.

Risiko for brand:

• Oplad kun batterier i rum med god ventilation og uden støv ved temperaturer fra 0 °C til 40 °C.
  – Undgå at metalobjekter kommer i berøring med batterikontakter, eftersom det kan forårsage en kortslutning. Batteriet må kun opmagasineres med beskyttelsesdæksel på.
  – Fjern strømledningen fra strømforsyningen efter opladningen.

- Opladeren og batteriet må under opladningen ikke tildækkes eller udsættes for høje temperaturer som f.eks. direkte sollys.

• Oplad aldrig batteriet tæt på ild eller meget brændbare materialer/væsker (fortynder, farver/lak, benzin).
  – Tilslut aldrig strømledningen til en transformer, strømgenerator, osv.

Risiko for elektrisk stød:

• Oplad aldrig batterier i regnvejr eller på steder med sprøjtende vand. Beskyt batteriet og opladeren mod fugt.
  – Sørg for at der ikke kommer olie og fedt på strømledningen.

Inden strømforsyningen tilsluttes:

• Skal netspændingen kontrolleres, se kapitel 6 „Teknisk data“.
• Berør aldrig stikket med våde eller fugtige hænder.
  – Strømledningen må aldrig føres langs med skarpe kanter og varme overfl ader.
• Kontrollér strømledningen og stikdåsen for beskadigelser.

Efter opladningen:

– Fjern strømledningen fra strømforsyningen. Træk ikke stikket ud af stikkontakten ved at trække i ledningen; træk altid i selve stikket.

1.8 Bortskaffelse

BEMÆRK Elektriske apparater, batterier, opladere osv. må ikke bortskaffes sammen med husholdningsaffald. Din forhandler er forpligtiget til bortskaffelse af eget affald. Vær opmærksom på de lokale regler om bortskaffelse.

2 Oversigt over enhed/apparat

2.1 Leveringsomfang

Kontrollér leveringsomfanget efter modtagelse af gassømpistolen. Rapportér beskadigede dele til din forhandler.

Leveringsomfang: Værktøjskasse med gassømpistol, oplader og to batterier.

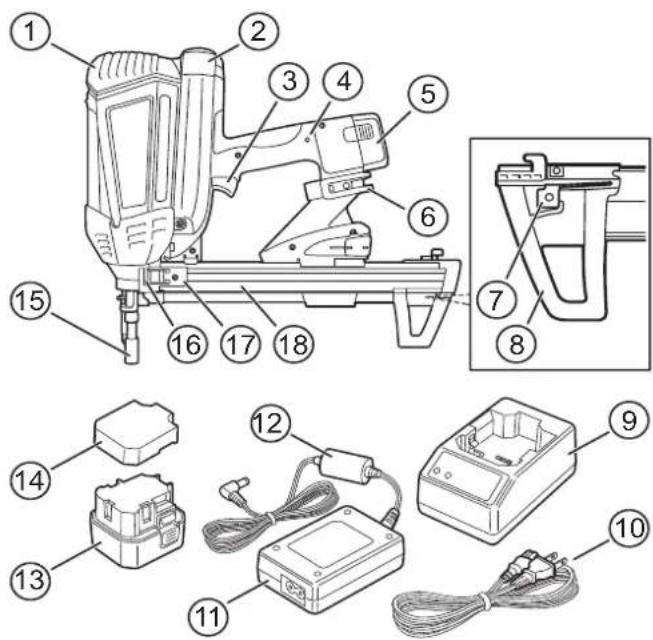

2.2 Enkelte dele og benævnelser

1 Dæksel (motor) 10 Strømledning
2 Dæksel (gaspatron)1 Adapter
3 Aftrækker 12 Ladekabel (batteri)
4 LED-enhedsindi- 13 Batteri
kator 14 Beskytte 5 Batteri (batteri)
6 Hængekrog 15 Løb (med
7 Sømlås kontaktaftrækker)
8 Magasinfod 16 Magasinåbning
9 Oplader 17 Magasinskyder
18 Magasin

2.3 Hvilefunktion

Gassømpistolen er udstyret med en „Hvilefunktion“ til beskyttelse af batteriet. Hvis gassømpistolen ikke er blevet anvendt i et tidsrum på mere end 24 timer, kan den først tændes, efter at batteriet er blevet taget ud og sat i igen.

2.4 LED-enhedsindikator

LED'en på håndtaget indikerer to forskellige tilstande:

Rød LED Tilstand/status

Tændt Batteri skal oplades.
Blinker	Gassømpistolen skal serviceres i et specialværksted.

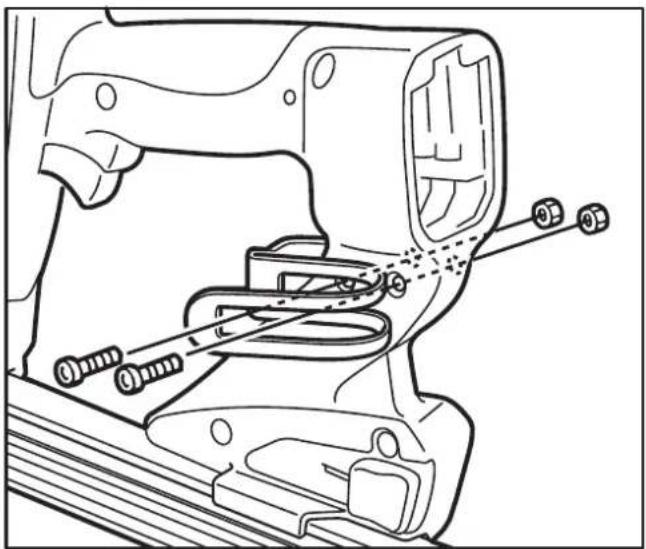

2.5 Hængekrog

Hængekrogen anvendes f.eks. til at fi ksere enheden til et bælte (ved bestigning af en stige eller et stillads m.m.), og den kan anbringes på begge sider af gassømpistolen.

For at kunne spænde hængekrogen fast på den anden side:

skal skruerne løsnes med en unbrakonøgle.

→Anvend disse skruer for at fastgøre hængekrogen på den anden side.

Værktøjskasse DW56514

Oplader DDF5610520

Ladekabel DDF5610510

Batteri DDF5610500

Magasin, langt* DDF5150500

Magasin, kort* DDF5150550

Gaspatroner DDF5140500

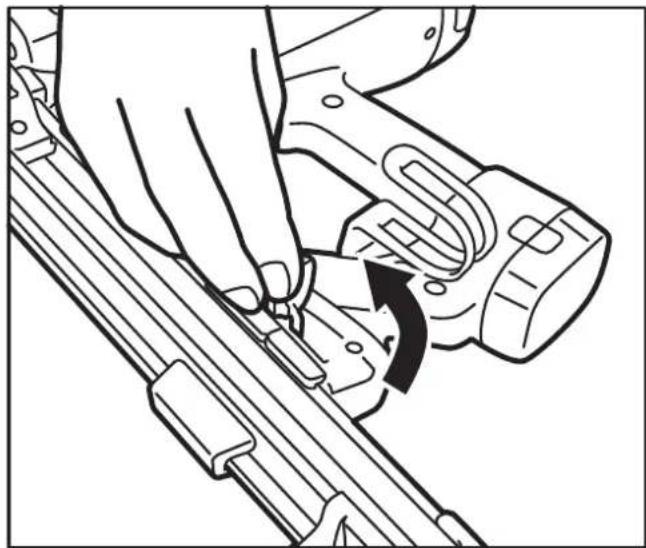

Udskiftning af magasinet:

Træk i håndtaget, som anvendes til at frigøre magasinet, og fjern selve magasinet.

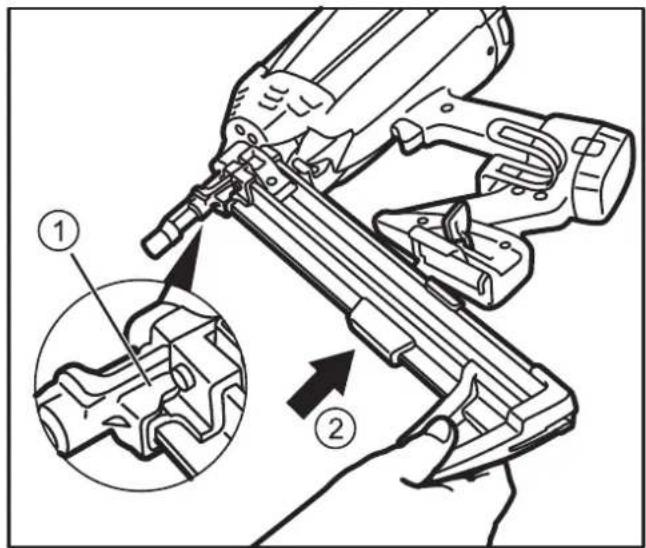

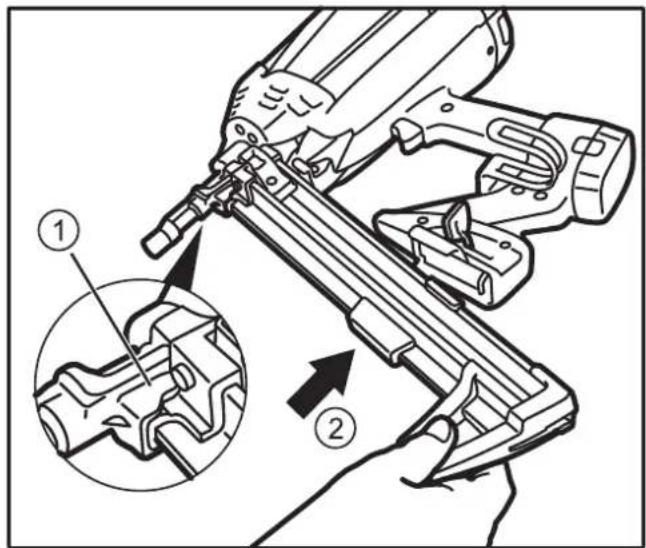

Sæt det (nye) magasin tilbage i åbningen (1) og skub det ind i magasinholderen (2).

3 Før anvendelse af enheden

ADVARSEL

Alvorlige skader på grund af forkert brug

→Læs venligst informationerne i dette afsnit med omhu inden enheden anvendes.

3.1 Opladning af batteriet

ADVARSEL

Risiko for elektrisk stød

• Kontrollér strømledningen for beskadigelse inden den sættes i stikdåsen.
  →Undgå at batteriet, opladeren og strømledningen kommer i berøring med fugt.
  →Vær opmærksom på sikkerhedshenvisningerne, se kapitel 1.7 „Oplader og batteri“.

Vedligeholdelseshenvisninger:

• Det er hensigtsmæssigt at købe et andet batteri med henblik på omlægning af forbrugsmønstrene, hvilket udgør at batteriernes levetid forlænges.
• Oplad batteriet efter købet (inden første brug) i 24 timer.
• Oplad batteriet i 24 timer, hvis dette ikke anvendes i et tidsrum på mere end en måned.

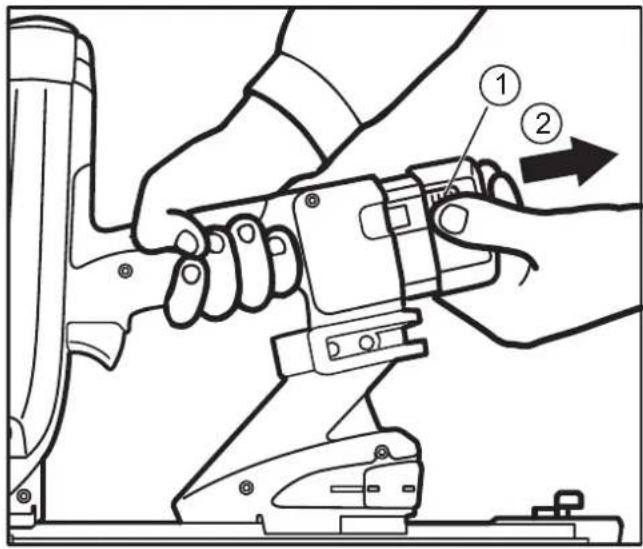

Udtagning af batteriet fra gassømpistolen:

→Tryk på sikkerhedsknapperne på hver side af batteriet (1), og tag batteriet ud af åbningen (2).

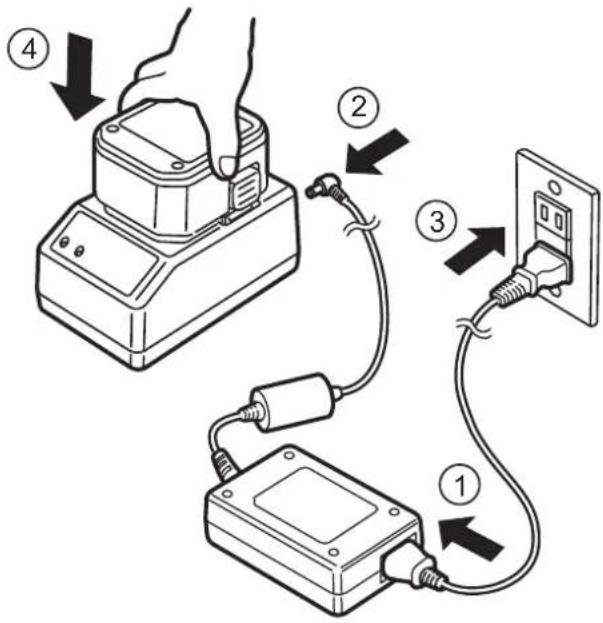

Tilslutning af opladeren:

Tilslut strømledningen til adapteren (1).
Tilslut batteriets ladekabel til opladerenheden (2).
→Tilslut strømledningen til strømforsyningen (3).
→Anbring batteriet i opladeren (4).

Opladning af batteriet:

grøn LED	rød LED	Status
Tændt Slukket		Oplader parat/kan anvendes
Slukket Tændt Batteriet oplades
Tændt Slukket Batteriet er helt opladet
Blinker Blinker		Batteriet er overopvarmet: Fjern batteriet fra opladeren, og lad det køle af.
Tændt Tændt		Batteriet er defekt: Fjern batteriet fra opladeren, og brug det aldrig igen.
Blinker Tændt		Batteriet er defekt og overopvarmet: Fjern batteriet fra opladeren, og brug det aldrig igen.

Efter at batteriet er opladet helt:

→Sæt batteriet i gassømpistolen, eller beskyt det mod kortslutning vha. et beskyttelsesdæksel.
→Fjern strømledningen fra strømforsyningen (træk stikket ud).

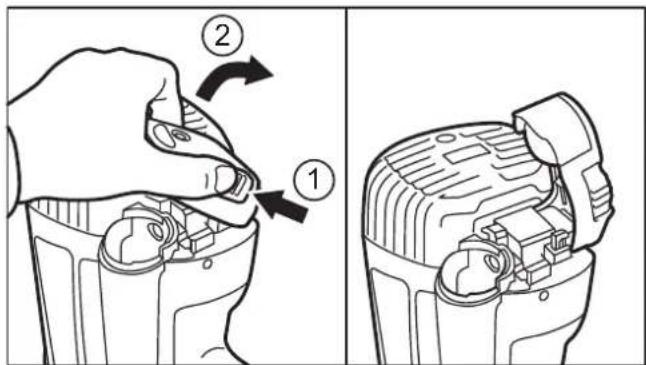

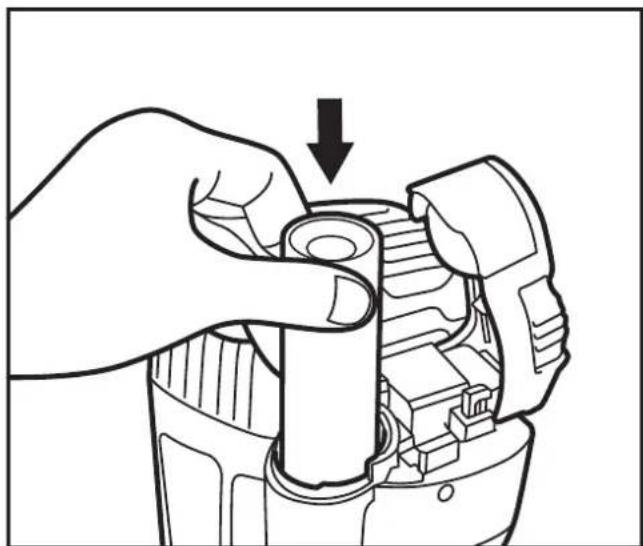

3.2 Indsætning af gaspatronen

ADVARSEL

Alvorlige skader på grund af utilsigtet affyring

→Fjern batteriet.
Gassømpistolens løb må på ingen måde presses mod overfl ader.
→Hold din fi nger væk fra aftrækkeren.
→Vær opmærksom på sikkerhedshenvisningerne, se kapitel 1.6 „Gaspatron“.

Tryk på sikkerhedsknappen på dækslet/låget (1), og åbn det (2).

Fjern den brugte gaspatron (hvis forhånden), og isæt en ny patron.

3.3 Indsætning af sømstrimlen

ADVARSEL

Alvorlige skader på grund af utilsigtet affyring

→Fjern batteriet.

→Gassømpistolens løb må på ingen måde presses mod overfl ader.

→Hold din fi nger væk fra aftrækkeren.

→Indsæt sømstrimlen i magasinet.

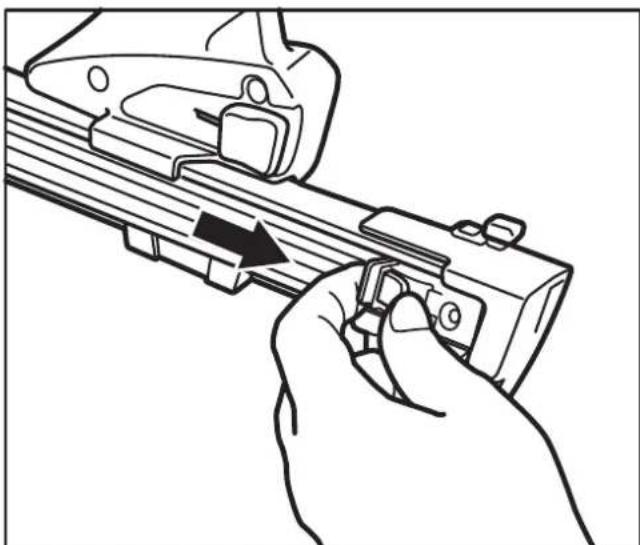

→Træk magasinskyderen ud bag sømstrimlen, og slip den.

Vær opmærksom på sikkerhedshenvisningerne, se kapitel 1.5 „Enheds- og driftssikkerhed“.

Batterierne afl ades muligvis af sig selv, hvis de ikke anvendes i længere tid. Oplad batteriet helt inden brug, se kapitel 3.1 „Opladning af batteriet“.

4.1 Anvendelse af gassømpistolen

ADVARSEL

Alvorlige skader på grund af utilsigtet affyring

Hold altid dine fi ngre på afstand af aftrækkeren, hvis gassømpistolen ikke vender imod målmaterialet.
Gassømpistolen skal altid anbringes/hænges således, at løbet peger nedad.
→Start med en lav affyringsdybde.
For hver ændring af arbejdsstation:
Fjern batteriet og gaspatronen.

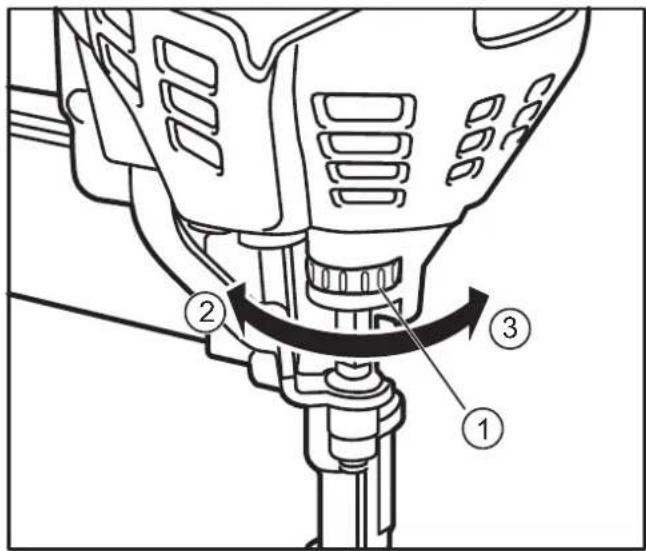

Indstilling af affyringsdybde:

→Indstilling af affyringsdybden på indstillingshjulet (1): Forøgelse: drej i retning (2)

Reduktion: drej i retning (3).

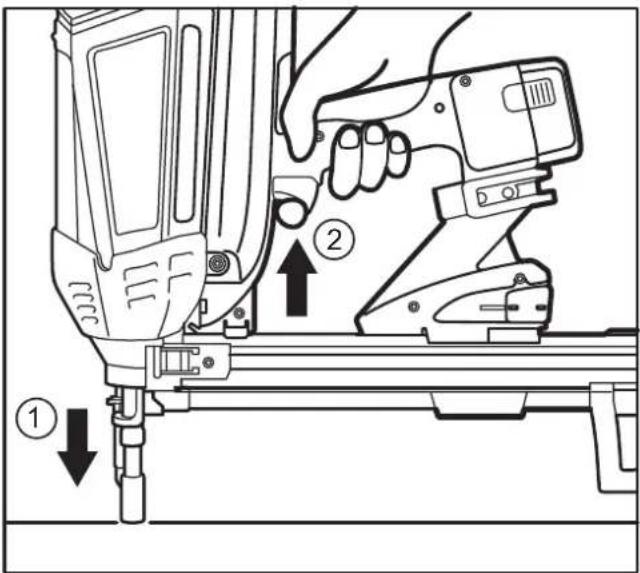

→Pres løbet mod materialet, som skal fi kseres (1), og tryk på aftrækkeren (2).

Hvis gassømpistolen ikke udløses:

Gentag processen op til tre gange, udskift den tomme gaspatron (hvis forhånden), se kapitel 3.2 „Indsætning af gaspatronen“.

Hvis gassømpistolen ikke udløser, er det muligt at „hvilefunktionen“ er aktiveret, se kapitel 2.3 „Hvilefunktion“.

Fjern batteriet og sæt det i igen, se afsnittet „Udtagning af batteriet fra gassømpistolen“ i kapitel 3.1 „Opladning af batteriet“.

4.2 Udtagning af sømstrimlen

ADVARSEL

Alvorlige skader på grund af utilsigtet affyring

Fjern batteriet.

Gassømpistolens løb må på ingen måde presses mod overfl ader.

Hold din fi nger væk fra aftrækkeren.

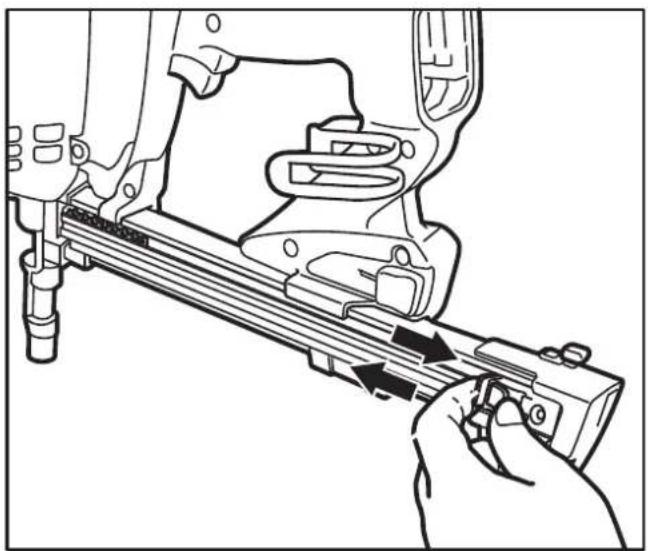

- Frigør sømstrimlen vha. magasinskyderen.

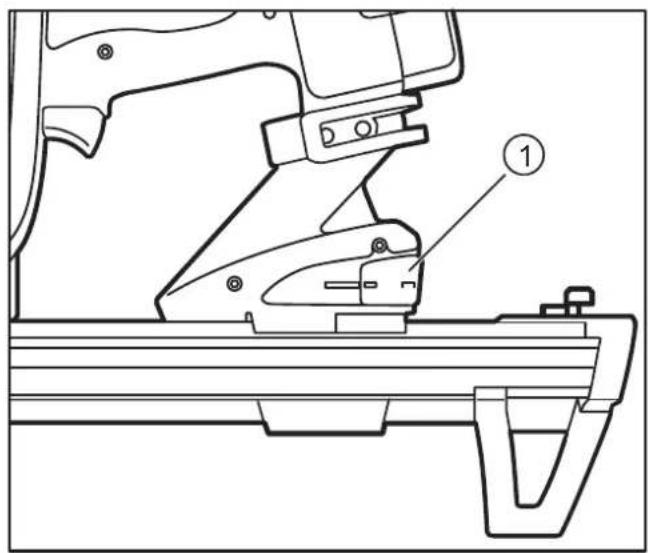

Hold magasinet i nedadgående retning, mens der presses på sømlåsen (1). Sømstrimlen glider ud af magasinet (2).

4.3 Udtagning af søm som sidder fast

ADVARSEL

Alvorlige skader på grund af utilsigtet affyring

→Fjern batteriet.

→Gassømpistolens løb må på ingen måde presses mod overfl ader.

→Hold din fi nger væk fra aftrækkeren.

Fjern sømstrimlen fra magasinet, se kapitel 4.2 „Udtagning af sømstrimlen“.

Hvis det søm, som sidder fast, ikke løsner sig af sig selv: Fjern sømmet fra åbningen (1) med en skarp genstand.

Sæt magasinet tilbage i åbningen (1), og skub det ind i magasinholderen (2).

-Bevæg håndtaget (1), som anvendes til at låse magasinet fast i udgangspositionen (går i indgreb).

Alvorlige skader på grund af utilsigtet affyring

→Fjern batteriet.
→Fjern gaspatronen.
→Fjern sømstrimlen fra magasinet, se kapitel 4.2 "Udtagning af sømstrimlen".
→Gassømpistolens løb må på ingen måde presses mod overfl ader.
→Hold din fi nger væk fra aftrækkeren.

FORSIGTIG

Varme overfl ader

→Lad gassømpistolen køle af inden rengøringen.

BEMÆRK Fejlfunktioner: Enhedens komponenter må ikke smøres med olie eller fedt.

5.1 Rengøring af luftfi Iteret

→Løsn skruen på dækslet/låget (1).
→Fjern dækslet/låget (2).
Rengør luftfi Iteret i dækslet med trykluft.

5.2 Rengøring af overfl aderne

BEMÆRK Beskadigelse af overfl ader: Brug ikke nogen fortyndere, opløsningsmidler, benzin osv. til rengøring.

– Gassømpistolens overfl ader må kun rengøres med tørre klude.
– Værktøjskassen må kun rengøres med tørre klude og trykluft.

5.3 Vedligeholdelse af gassømpistolen

Gassømpistolen kan kun vedligeholdes og repareres af et autoriseret værksted. Hvis det er nødvendigt med vedligeholdelse eller serviceforanstaltninger, begynder LED'en på håndtaget at blinke, se kapitel 2.4 „LED-enhedsindikator“.

6 Tekniske data

6.1 Gassømpistol

DDF5110500 DDF5120550
Højde 365 mm 365 mm
Bredde 124 mm 124 mm
Dybde 435 mm 334 mm
Vægt med batteri og gaspatron	3,7 kg 3,6 kg
Magasinkapa-citet	42 søm 22 søm
Anslagsenergi	105 J
Batteri	6 VDC, 1,5 Ah
Type	Nikkel Metalhybrid batteri
Art.nr.	DDF5610500
Oplader	100 - 240 VAC, 50/60 Hz
Art.nr.	DDF5610520
Udgang 8 VDC, 1,5 Ah
Oplad-ningstid	2,5 time (ved helt tomt batteri)
Lydstyrke-niveau*	L_WA = 1 s, d 107.0 dB
Emissions-lydtrykniveau*	L_pA = 1 s, d 99,3 dB LpC_peak = 131,5 dB K = 3 dB
Vibrationer*	18,5 m/s^2, K = 1,6 m/s^2

*Værdier kan variere: Arbejdsmiljøet, arbejdsemneholderen, arbejdsemnet, kontakttrykkraft og så videre påvirker støjudviklingen på arbejdspladsen og virkningerne af vibrationer på objektet.

6.2 Tilladte søm og gaspatroner

	Søm
Længde	15 til 40 mm
Diameter	2,6 mm, 3,0 mm, 3,7 mm
Sømhoved	6,4 mm
Type sømhoved	Fladt hoved, rundt hoved
	DEWALT gaspatroner
Art.nr.	DDF5140500

7 Fejlfi nding

Løbet er presset mod en overfl ade, men motoren kører ikke:

Årsag(er) Foranstaltning(er)

Løbet er ikke trykket tilstrækkeligt fast imod overfl aden	Tryk løbet hårdere imod overfl aden
Gassømpistolen er ikke blevet anvendt i mere end 24 timer	Se kapitel 2.3, "Hvilefunktion"
Elektroniske fejl	Fjern batteriet, og sæt det i igen efter 30 sekunder
Batteriet er tomt	Oplad batteriet, hvis LED'en på håndtaget blinker, se kapitel 2.4 "LED-enhedsindikator"
Batteriet overopvarmet	Lad batteriet køle af
Gassømpistol overopvarmet	Lad gassømpistolen køle af
Gassømpistolen skal serviceres	Lad gassømpistolen blive serviceret, hvis LED'en på håndtaget blinker, se kapitel 2.4 "LED-enhedsindikator"
Bøjet løb Gassømpistolen
Gassømpistol defekt	skal repareres af en autoriseret forhandler

Løbet er presset mod overfl aden, men motoren stopper efter 5 sekunder:

Årsag(er) Foranstaltning(er)

Normal funktion Ingen foranstaltninger

Løbet er presset fast mod overfl aden, motoren kører, men sømmene affyres ikke, när der bliver trykket på aftrækkeren:

Årsag(er) Foranstaltning(er)

Gaspatronen tom eller ikke fyldt tilstrækkeligt	Se kapitel 3.2, "Indsætning af gaspatronen"
Søm sidder fast	Se kapitel 4.3, Udtagning af søm som sidder fast"
Ingen søm i magasinet	Se kapitel 3.3, "Indsætning af sømstrimlen"
Magasinskyder kører ikke ind

Årsag(er) Foranstaltning(er)

Forbudte eller uautoriserede søm i magasinet	Se kapitel 6.2, "Tilladte søm og gaspatroner"
Magasinet er "bøjet" eller ikke korrekt indsat	Se afsnittet "Udskiftning af magasinet" i kapitel 2.6, "Tilbehør"
Magasinets skydefjeder defekt
Fremmedlegeme i løbet eller magasinet	Se kapitel 4.3, Udtagning af søm som sidder fast"
Gassømpistol defekt	Gassømpistolenskal repareres af en autoriseret forhandler.

Løbet er presset fast mod overfl aden, motoren kører, men sømmene trænger ikke dybt nok ind i materialet, når der bliver trykket på aftrækkeren:

Årsag(er) Foranstaltning(er)

Gaspatronen tom eller ikke fyldt tilstrækkeligt	Se kapitel 3.2, "Indsætning af gaspatronen"
Affyringsdybden indstillet for lavt	Se afsnittet "Indstilling af affyringsdybden" i kapitel 4.1, "Anvendelse af gassømpistolen"
Søm for lange, diameter for stor	Brug et søm, der matcher målmaterialet
Målmaterialet for hårdt
Søm rammer hårde fremmedlegemer i målmaterialet som f.eks. andre søm	Ret gassømpistolen mod et andet sted
	Test gassømpistolen på et andet målmateriale
Gassømpistolen er ikke presset tilstrækkeligt mod målmaterialet	Hold ikke gassømpistolen "for løst" i hænderne
Gassømpistol defekt	Gassømpistolen skal repareres af en autoriseret forhandler.

Løbet er presset fast mod overfl aden, motoren kører, men sømmene trænger for dybt ind i materialet, när der bliver trykket på aftrækkeren:

Årsag(er) Foranstaltning(er)

Affyringsdybden indstillet for højt	Se afsnittet "Indstilling af affyringsdybden" i kapitel 4.1, "Anvendelse af gassømpistolen"
Søm for korte, diameter for lille	Brug et søm, der matcher målmaterialet
Målmaterialet for blødt
Søm rammer hulrum eller bløde fremmedlegemer i målmaterialet	Ret gassømpistolen mod et andet sted
	Test gassømpistolen på et andet målmateriale

Høj eller ujævn ventilatorstøj:

Årsag(er) Foranstaltning(er)

Luftfi Iter beskidt	Se kapitel 5.1, "Rengøring af luftfi Iteret"
Ventilator defekt	Gassømpistolenskal repareres af en autoriseret forhandler.

Gaslugt (udstødningsgas ikke forbrændt):

Årsag(er) Foranstaltning(er)

Når løbet presses mod en overfl ade, leder motoren en eksplosiv gas ind i forbrændingskammeret. Hvis aftrækkeren ikke aktiveres, forårsager et andet tryk, at ikke forbrændt gas slipper ud

Se kapitel 1.5, "Enheds- og driftssikkerhed"

8 Producentgaranti

DEWALT har tillid til kvaliteten af egne produkter, og tilbyder derfor professionelle brugere af produktet en usædvanlig garanti. Denne garanti er blot et supplement, og den har ingen indfl ydelse på dine rettigheder med henblik på din kontrakt som professionel bruger eller dine rettigheder som privat, ikke-professionel bruger af enheden. Denne garanti er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

Et års fuld garanti

Hvis der opstår fejl på dit D EWALT produkt pga. materiale- eller produktionsdefekter inden for 12 måneder efter købet, garanterer D EWALT gratis udskiftning af alle fejlbehæftede dele eller gratis ombytning af enheden (efter vores opfattelse) under følgende betingelser:

– Produktet blev ikke behandlet uhensigtsmæssigt;
- Produktet er blevet udsat for almindelig brug og slid;
– Der er ikke blevet foretaget reparationer at ikke autoriserede personer;
– Et købsbevis er blevet fremlagt;
- Produktet returneres komplet med original emballage.

Med henblik på berettigelse til erstatning skal du rette henvendelse til DEWALT servicepartneren i din region (adressen kan fi ndes i DEWALT kataloget) eller kontakt DEWALT kontoret, som er specifi ceret i denne brugervejledning. En liste over autoriserede DEWALT kundetjenesteværksteder og yderligere oplysninger med henblik på vores kundetjeneste kan fi ndes på internettet under:

www.2helpU.com.

Det angivne produkt svarer til bestemmelserne i maskindirektivet 2006/42/EF samt den harmoniserede EN 792-13:2000 + A1:15895 standard.

Undertegnede er ansvarlig for kompilering af de tekniske dokumenter og udsteder denne erklæring på vegne af D EWALT.

Mhp. yderligere oplysninger, ret venligst henvendelse til DEWALT på følgende adresse.

Mhp. yderligere adresser, se adresserne bag på denne betjeningsvejledning.

E L

Colin Earl

Idstein, 11. april 2014

Vicepræsident HTF Byggeri og DIY Europa

2.1 Leveransens omfang 126
2.2 Individuelle deler og betegnelser 126
2.3 Hvilemodus 126
2.4 LED-lampe 126
2.5 Krok....126
2.6 Tilbehør 127

Ikke kast batteriet i ild

Gasspatronen må ikke utsettes for temperaturer over 50 °C.

Risikonivået som er forbundet med enkelte farer er identifi sert ved følgende signalord:

Signalord Betydning

- Spikerpistolen skal ikke avfyres när det befi nner seg personer på den andre siden.

- Plasser alltid spikerpistolen i 90° vinkel mot overfl aten.

2.2 Individuelle deler og betegnelser

LED-lampen på håndtaket indikerer status:

Rødt lys Status

På Batteriet må lades.

Hvis spikerpistolen ikke avfyres:

Gjenta prosessen inntil tre ganger, skift gasspatron (dersom relevant), se kapittel 3.2 "Sette inn gasspatron".

Hvis spikerpistolen fremdeles ikke avfyres, er det mulig at den har gått i hvilemodus, se kapittel 2.3 "Hvilemodus".

– Kasta aldrig batterier på eld.

Brandrisk:

Laddningskabel DDF5610510

Batteri DDF5610500
