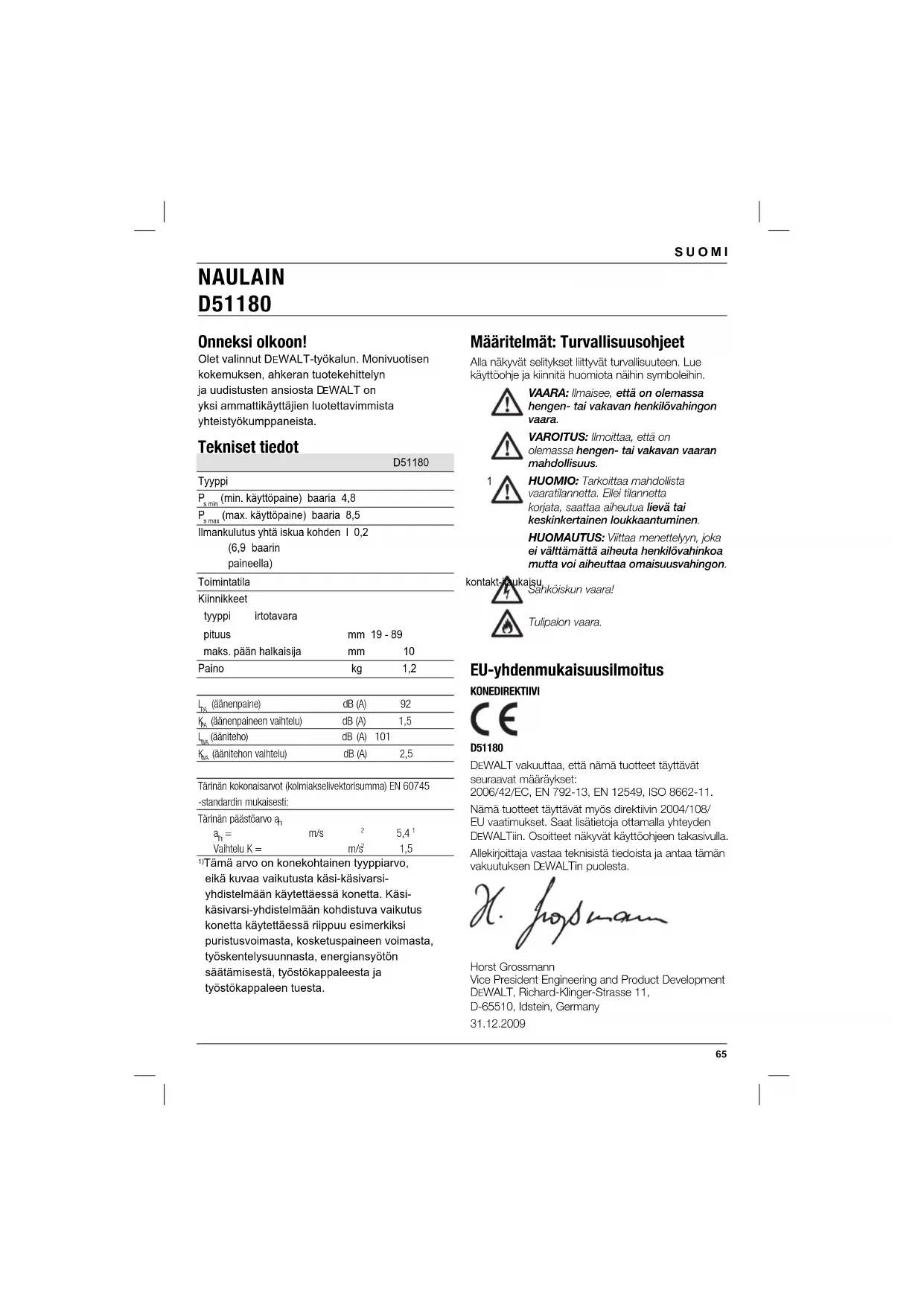

KÄYTTÖOHJE D51180 DEWALT

s min (min. käyttöpaine) baaria 4,8

s max (max. käyttöpaine) baaria 8,5 Ilmankulutus yhtä iskua kohden l 0,2 (6,9 baarin paineella) Toimintatila kontakt-ilaukaisu Kiinnikkeet tyyppi irtotavara pituus mm 19 - 89 maks. pään halkaisija mm 10 Paino kg 1,2

(äänenpaineen vaihtelu) dB (A) 1,5

(ääniteho) dB (A) 101

(äänitehon vaihtelu) dB (A) 2,5 Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 60745 -standardin mukaisesti: Tärinän päästöarvo a

Tämä arvo on konekohtainen tyyppiarvo, eikä kuvaa vaikutusta käsi-käsivarsi- yhdistelmään käytettäessä konetta. Käsi- käsivarsi-yhdistelmään kohdistuva vaikutus konetta käytettäessä riippuu esimerkiksi puristusvoimasta, kosketuspaineen voimasta, työskentelysuunnasta, energiansyötön säätämisestä, työstökappaleesta ja työstökappaleen tuesta. Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin. VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus. HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Sähköiskun vaara! Tulipalon vaara. EU-yhdenmukaisuusilmoitus KONEDIREKTIIVI D51180 DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EC, EN 792-13, EN 12549, ISO 8662-11. Nämä tuotteet täyttävät myös direktiivin 2004/108/ EU vaatimukset. Saat lisätietoja ottamalla yhteyden

EWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla. Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen D EWALTin puolesta. Horst Grossmann Vice President Engineering and Product Development DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

SUOMI Turvallisuusohjeet Käyttäessäsi työkaluja ota aina huomioon maassasi noudatettavat turvaohjeet henkilövahingon vaaran välttämiseksi. Lue käyttöohje huolellisesti ennen laitteen käyttöönottoa. Pidä nämä ohjeet tallessa! LUE KAIKKI TURVALLISUUSVAROITUKSET JA OHJEET Yleistä

1. Pidä työskentelyalue siistinä.

Epäsiistiys aiheuttaa onnettomuuksia.

2. Valitse työskentelypaikka huolellisesti.

Älä altista työkaluja kosteudelle. Valaise työskentelyalue kirkkaasti. Älä käytä työkaluja, jos niiden lähellä on syttyviä nesteitä tai kaasuja.

3. Pidä lapset poissa.

Älä anna lasten tai vierailijoiden koskea tähän työkaluun. Alle 16-vuotiaat saavat käyttää sitä vain valvotusti.

4. Laita käyttämättömät työkalut takaisin

paikoilleen. Jos työkaluja ei käytetä, säilytä niitä kuivassa paikassa poissa lasten ulottuvilta.

Älä käytä löysiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä mieluiten kumikäsineitä ja luistamattomia jalkineita. Suojaa pitkät hiukset.

Varmista hyvä jalansija ja tasapaino.

Pysy tilanteen tasalla. Käytä tervettä järkeä. Älä käytä työkalua väsyneenä.

8. Valitse oikea työkalu.

Työkalun käyttötarkoitus kuvataan tässä käyttöohjeessa. Älä käytä keveitä työkaluja raskaille työkaluille tarkoitettuihin tehtäviin. Työkalu toimii paremmin ja turvallisemmin, jos sitä käytetään sen käyttötarkoituksen mukaisesti. VAROITUS! Jos tässä työkalussa käytetään muita kuin käyttöohjeessa suositeltuja varusteita tai jos sitä käytetään muuhun tarkoitukseen, on olemassa henkilövahingon vaara.

9. Huolehdi työkaluista hyvin.

Pidä työkalut hyvässä kunnossa ja puhtaina. Se parantaa turvallisuutta ja tehokkuutta. Noudata kunnossapitoa ja lisävarusteiden vaihtamista koskevia ohjeita. Pidä kaikki säätimet kuivina, puhtaina ja öljyttöminä sekä rasvattomina.

10. Tarkista osien vaurioituminen.

Tarkista työkalu huolellisesti ennen käyttämistä sen varmistamiseksi, että se toimii oikein. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos suojus tai jokin muu osa vaurioituu, korjauta tai vaihdata se ohjeiden mukaisesti.

11. Korjauta työkalu valtuutetussa DEWALT-

huoltokorjaamossa. Tämä työkalu täyttää turvamääräysten vaatimukset. Vain koulutettu huoltohenkilöstö saa huoltaa tämän laitteen, jotta se pysyy turvallisena. Paineilmatoimisia työkaluja koskevat lisäturvaohjeet ● Kytke työkalu paineilmajärjestelmään pikaliittimillä. Ei-tiivistyvä nippa on asennettava työkaluun siten, ettei työkalussa ole paineilmaa irrottamisen jälkeen. ● Käytä aina puhdasta, kuivaa paineilmaa. Älä käytä tämän työkalun energianlähteenä happea tai räjähtäviä kaasuja. ● Tämän työkalun saa kytkeä vain sellaiseen paineilmalähteeseen, jossa työkalun suurin sallittu paine ei voi ylittyä yli 10 %:lla. Jos paine on tätä suurempi, paineilmalähteeseen on asennettava paineenvähennysventtiili sekä alavirtauksen turvaventtiili. ● Käytä vain sellaisia ilmaletkuja, joiden luokitus ylittää työkalun suurimman toimintapaineen. ● Irrota työkalu paineilmajärjestelmästä ennen työkalun kuljettamista. Näin on meneteltävä etenkin käytettäessä tikapuita tai liikuttaessa epätavallisessa asennossa. ● Irrota työkalu paineilmalähteestä, kun työkalu ei ole käytössä. Kiinnikenaulaimia koskevat lisäturvaohjeet ● Tarkista ennen käyttöä, että naulaohjaimessa oleva magneetti toimii moitteettomasti. Älä käytä työkalua, jos magneetti on viallinen. ● Käytä aina suojalaseja. ● Käytä aina kuulosuojaimia. ● Käytä vain käyttöohjeessa määritellyn tyyppisiä kiinnikkeitä. ● Älä käytä karkaistusta teräksestä olevia (esim. kivinauloja) eikä ei-magneettisia kiinnikkeitä. ● Älä kiinnitä työkalua tukeen telineiden avulla.67 SUOMI ● Älä käytä tätä työkalua vasarana. ● Älä koskaan osoita mitään kiinnitystyökalua itseäsi tai ketään muuta kohti. Älä käytä työkalua sellaisissa kohteissa, joissa työkalun on oltava kehon lähellä. ● Pitele työkalua työskentelyn aikana siten, ettei pää tai keho voi vammautua rekyylistä, joka voi aiheutua paineilmalähteen energianpurkauksesta tai työkappaleen kovasta alueesta. ● Älä koskaan laukaise kiinnitintyökalua tyhjään tilaan. ● Älä yritä laukaista kiinnkkeitä betoniin, kiveen, kovapuuhun, oksakohtiin tai muuhun liian kovaan materiaalin, johon kiinnikkeet eivät tunkeudu. ● Ota työalueen olosuhteet huomioon. Kiinnikkeet voivat lävistää ohuet työkappaleet kokonaan tai livetä työkappaleen reunoista ja nurkista. Tästä voi aiheutua vaaraa ihmisille. ● Älä aseta kiinnikkeitä työkappaleen reunan lähelle. ● Älä laukaise kiinnikkeitä muiden kiinnikkeiden päälle. ● Tarkista ennen kuin asetat työkalun alas, ettei naulaohjaimessa ole yhtään kiinnikkeitä. VAROITUS! Tämän työkalun käyttö voi aikaansaada ja/tai luovuttaa pölyä, joka voi aiheuttaa vakavia ja pysyviä hengitysteiden ongelmia tai muita vammoja. Käytä sopivia, henkilökohtaisia suojavarusteita. Vaarat

• Seuraavat vaarat ovat olemassa käytettäessä näitä laitteita: – Työkalun virheellisen käsittelemisen aiheuttamat loukkaantumiset – Hallinnan menettäminen otteen livetessä työkalusta – Käsien ja käsivarsien lihasten rasittuminen varsinkin naulattaessa kattoa. Pidä aina tauot säännöllisesti, jos työ jatkuu pitkään. – Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin työskentelemisen aikana voi aiheuttaa vakavan henkilövahingon.

• Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. – kuulon heikkeneminen. Joissakin tapauksissa tämän laitteen tuottama ääni voi heikentää kuuloa, jos sitä käytetään pitkään. – Rekyylin aiheuttama hallinnan menetys. – Puristuminen, terävät reunat ja työstettävän kappaleen käsitteleminen virheellisesti voivat aiheuttaa loukkaantumisvaaran. – Terävät reunat voivat aiheuttaa loukkaantumisvaaran vaihdettaessa tai lisättäessä nauloja. – Kädet ja käsivarret saattavat väsyä. Tämän työkalun toimiessa aiheutuva tärinä voi aiheuttaa pysyviä vammoja sormiin, käsiin ja käsivarsiin. Käytä käsineitä iskujen vaimentamiseksi, pidä tauot säännöllisesti ja rajoita päivittäistä käyttämistä. Koneessa on seuraavat piktogrammit: Pneumaattinen työkalu, jossa on turvakehys. Älä käytä työkalua tikkailla. Käytä kuulosuojaimia. Käytä suojalaseja. Lue käyttöohje ennen käyttöä. Ps Min

Suositeltu vähimmäiskäyttöpaine. Ps Max

Suositeltu käyttöpaine. 10 mm Kiinnikkeen halkaisija. 19-89mm Kiinnikkeen pituus. Työkalun paino.68 SUOMI PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA [FIG.] A) Päivämääräkoodi on merkitty koteloon. Se sisältää myös valmistusvuoden. Esimerkki: 2010 XX XX Valmistusvuosi Pakkauksen sisältö Pakkaus sisältää: 1 Naulain 1 Suojalasit 1 Käyttöohje 1 Hajoituskuva ● Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana. ● Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa. Kuvaus (kuva A) Naulain D51180 on suunniteltu kiinnikkeiden painamiseen puisiin työkappaleisiin. 1 Kontaktilista 2 Naulaohjain 3 Ilmasovite

Ilmasovite (kuva A) Näissä työkaluissa on vakiomallinen 1/4-tuuman putkikierre ilmasovitetta (3) varten.

1. Kierrä sovitteen urospäähän tefl onteippiä, ettei

2. Ruuvaa sovite päätykorkkiin ja kierrä tiukasti

kiinni. Pehmustuksen asentaminen (kuva B) Pehmustuksella (4) varmistetaan turvallinen ja miellyttävä ote työkalusta käytön aikana.

1. Aseta rengas (5) naulaohjaimen (2) ylitse kuvan

osoittamalla tavalla.

2. Vedä pehmustus kotelon yläosan päälle.

3. Kiedo nauhat (6) renkaan läpi ja napsauta

painikkeet paikalleen.

4. Kiedo jäljelle jäävät nauhat työkalun ympäri ja

napsauta painikkeet paikalleen. VAROITUS: Tarkista, että pehmustus on asetettu oikein työkalun päälle. Rengas on kiinnitettävä silmukoilla kunnolla.

Käyttöohjeet VAROITUS: ● Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä. ● Vältä pitkäkestoista, staattista käsiin ja käsivarsiin kohdistuvaa lihasjännitystä esim. pään yläpuolisen työn aikana. ● Vältä pitkäkestoisia toimenpiteitä ja epätasapainosta vartaloon kohdistuvaa kuormitusta ilman riittäviä työtaukoja. Käsien oikea asento (kuva C) VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa. VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa. Käsien oikea asento tarkoittaa naulaimen pitämistä kämmenessä, etusormen, keskisormen ja nimettömän asettamista lenkkiin (7) takana sekä peukalon ja pikkusormen pitämistä lenkeissä (8) sivuilla. Työkalun valmisteleminen (kuva A)

1. Poista kaikki kondensoitunut vesi

paineilmakompressorin säiliöistä ja letkuista.

2. Voitele työkalu. Katso “Huolto”.

3. Tarkista, ettei naulaohjaimen (2) sisässä ole

4. Tarkista, liikkuuko kontaktilista (1) vapaasti.

VAROITUS: Älä käytä työkalua, jos kontaktilista ei pääse liikkumaan vapaasti.

5. Tarkista, että ilmanpaine on teknisissä tiedoissa

ilmoitetun nimellisjännitteen rajoissa. Varmista, että maksimia suositeltavaa käyttöpainetta ei ylitetä yli 10 %:lla.69 SUOMI VAROITUS: Älä käytä työkalua koskaan nimelliskäyttöpainetta alemmassa tai ylemmässä paineessa.

6. Kytke ilmaletku työkalussa olevaan

7. Tarkista kuuntelemalla, vuotavatko venttiilit ja

8. Aseta ilmanpaineeksi pienin suositeltu

käyttöpaine. VAROITUS: Älä koskaan käytä vuotavaa työkalua tai työkalua, jossa on vaurioituneita osia. Käyttö kylmässä säässä Kun työkaluja käytetään pakkasessa:

1. Pidä työkalu mahdollisimman lämpimänä ennen

2. Irrota ilmaletku työkalusta.

3. Lisää 10 - 15 tippaa DEWALT-

paineilmatyökaluöljyä (tai talvikäyttöön tarkoitettua paineilmaöljyä, jossa on etyleeniglykolia) ilma-aukkoon.

4. Aseta ilmanpaineeksi enintään 5,5 baaria.

5. Kytke ilmaletku työkalussa olevaan

6. Laukaise työkalu 5 - 6 kertaa jätelautaan, jotta

o-renkaat saavat voitelun.

7. Nosta ilmanpaine normaalille toimintatasolle.

8. Käytä työkalua normaaliin tapaan.

Työkalun käyttäminen kuumalla säällä Työkalun pitäisi toimia normaalisti. Vältä työkalun jättämistä suoraan auringonvaloon, etteivät puskurit, o-renkaat ja muut kumiosat vaurioidu. Koneen laukaiseminen (kuva A & C)

1. Pidä työkalua kämmenessäsi, kuten kuvataan

kohdassa Käsien oikea asento.

2. Aseta naulan pää naulaohjaimeen (2).

3. Aseta naula työpintaa vasten ja pidä työkalun

laukaisusuunnan mukaisessa linjassa.

4. Työkalu laukaistaan painamalla sitä naulaa

vasten. Työkalu laukaisee naulan työpintaan kun kontaktilista (1) on kokonaan painettuna. Lisävarusteet VAROITUS: Muita kuin DEWALT- lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi. Saat lisätietoja jälleenmyyjältäsi. HUOLTO-OHJEITA DEWALT-työkalu on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan. Seuraavat huoltotoimet täytyy suorittaa joka päivä. Puhdistus ● Puhdista suutin paineilmalla. ● Puhdista kontaktilistan etuosa käyttämällä paineilmatyökaluille tarkoitettua öljyä. VAROITUS: Irrota työkalu paineilmalähteestä ennen puhdistusta. Käytä suojalaseja ja -käsineitä puhdistuksen aikana. Tyhjennys ● Poista kaikki kondensoitunut vesi paineilmakompressorin säiliöistä ja letkuista. Voitelu ● Lisää 5 - 7 tippaa paineilmatyökaluille tarkoitettua öljyä työkalun päätykorkin ilmasovitteeseen. Tarkistaminen ● Varmista, että työkalun kaikki kiinnikkeet ovat kireällä ja ehjiä. ● Kiristä löysät kiinnikkeet käyttäen asianmukaista työkalua.70 SUOMI Ympäristön suojeleminen Toimita tämä laite kierrätykseen. Tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Jos D EWALT-tuote on tullut elinkaarensa päähän tai jos et enää tarvitse sitä, älä hävitä sitä kotitalousjätteenä. Toimita se kierrätykseen. Kierrätykseen toimitetut käytetyt tuotteet ja pakkaus voidaan käyttää uudelleen. Tämä suojelee ympäristöä ja vähentää raaka- aineiden tarvetta. Paikallisissa määräyksissä voidaan edellyttää, että sähkölaitteet on toimitettava kierrätysasemalle tai jälleenmyyjälle, jolta ostit uuden tuotteen. DEWALT kierrättää DEWALT-tuotteet, kun ne ovat tulleet elinkaarensa päähän. Voit käyttää tätä palvelua palauttamalla tuotteen valtuutettuun huoltokorjaamoon. Se toimitetaan sieltä meille. Saat lähimmän valtuutetun DEWALT-huoltokorjaamon tiedot ottamalla yhteyden lähimpään DEWALT- toimipisteeseen. Yhteystiedot ovat tässä käyttöohjeessa. Luettelo valtuutetuista DEWALT- huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com. TAKUU DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ • Jos et ole täysin tyytyväinen D EWALT- työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA • Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksuttomaan huoltoon. Huollon suorittaa maksutta valtuutettu D EWALT- korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU • Jos D EWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,

• laite on kulunut vain normaalisti,

• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,

• ostotodistus esitetään,

• laite palautetaan kaikkine alkuperäisine osineen. Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com.71 SVENSKA SPIKPISTOL D51180 Vi gratulerar! Du har valt ett DEWALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör D EWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data D51180 Typ 1
