ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCN930 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 203

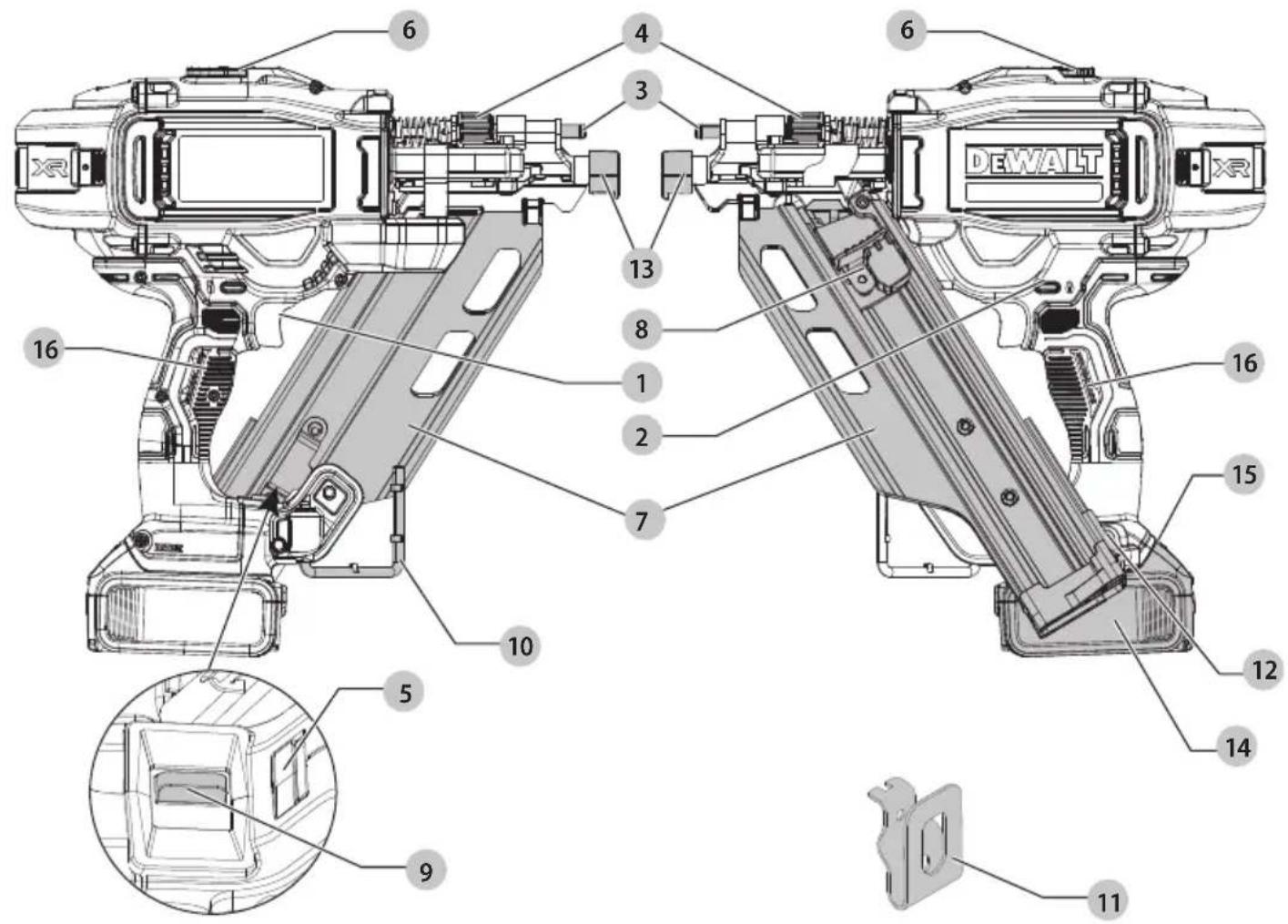

Fig. A
DCN930, DCN950

DEWALT 13 6 4 3 6 XR 16 8 1 2 7 15 16 10 5 9 12 14 11

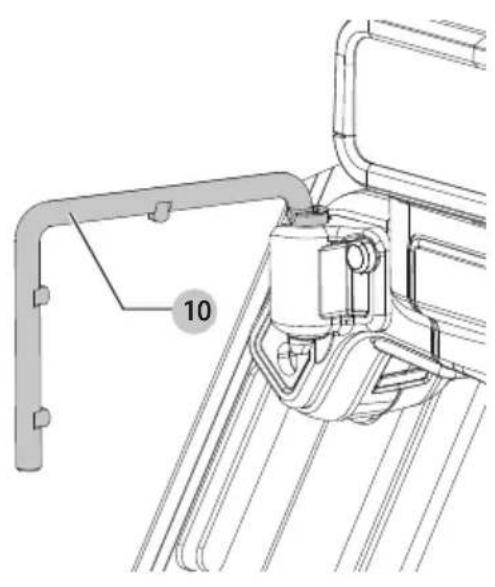

Fig. B Fig. C 14 15 18

10

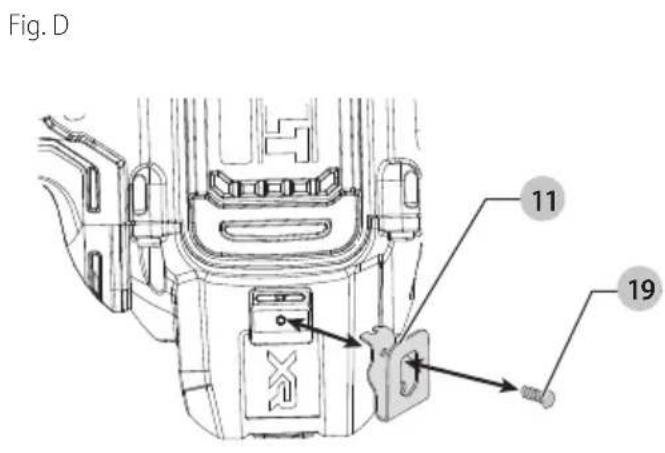

Fig. D 11 19

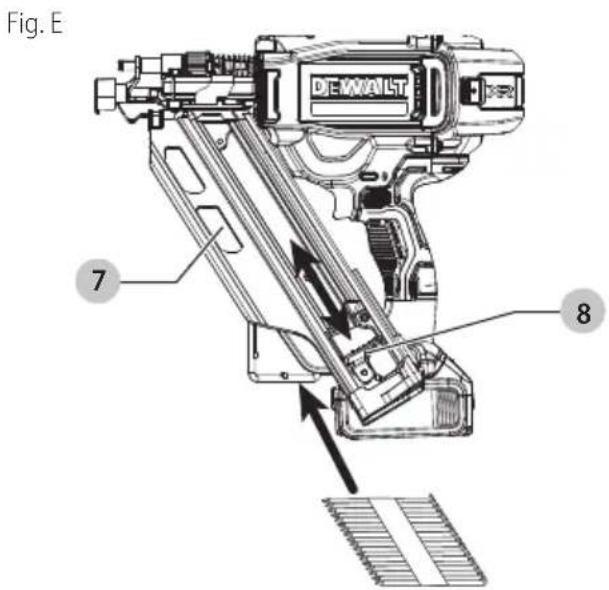

Fig. E DENMALT 7 8

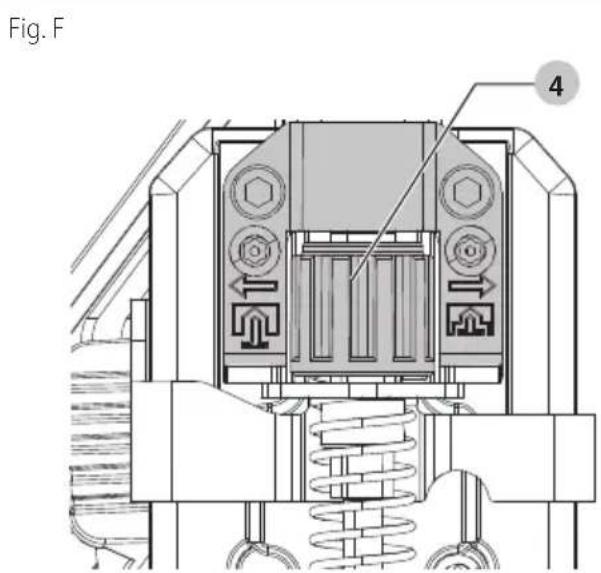

Fig. F 4

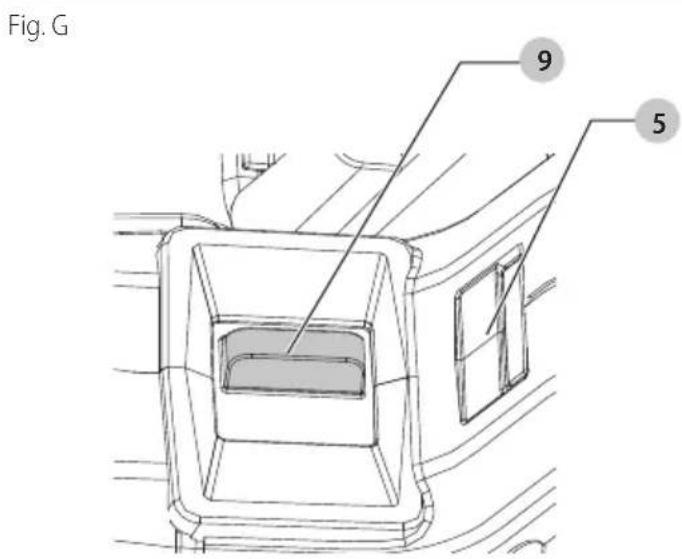

Fig. G 9 5

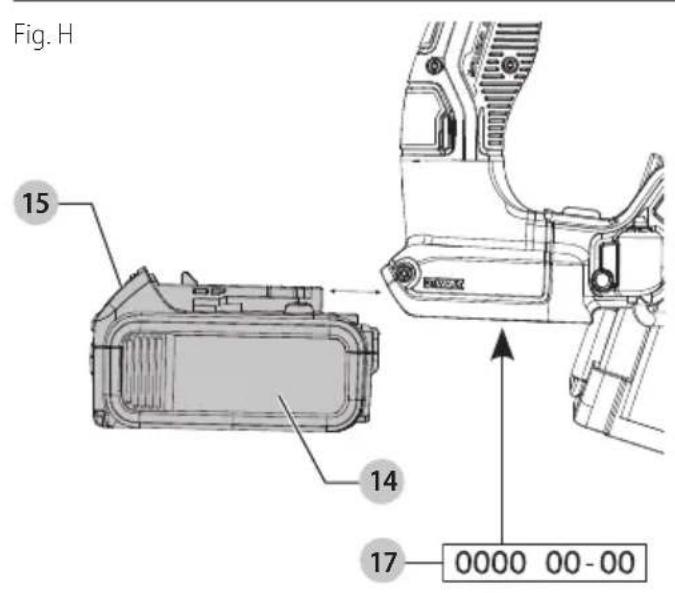

Fig. H 15 14 17 0000 00-00

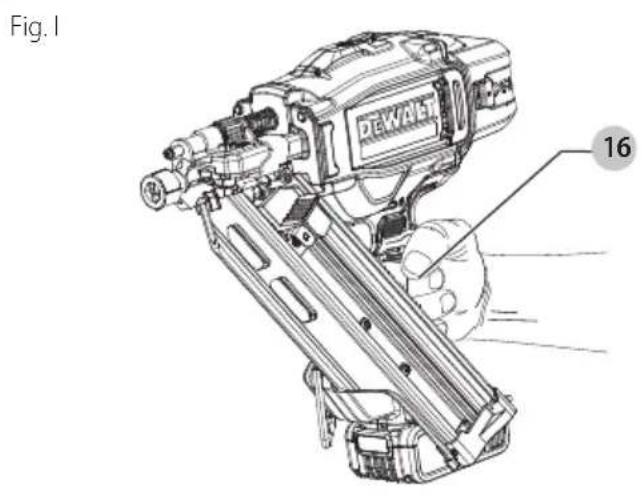

Fig. I DEKN5T 16

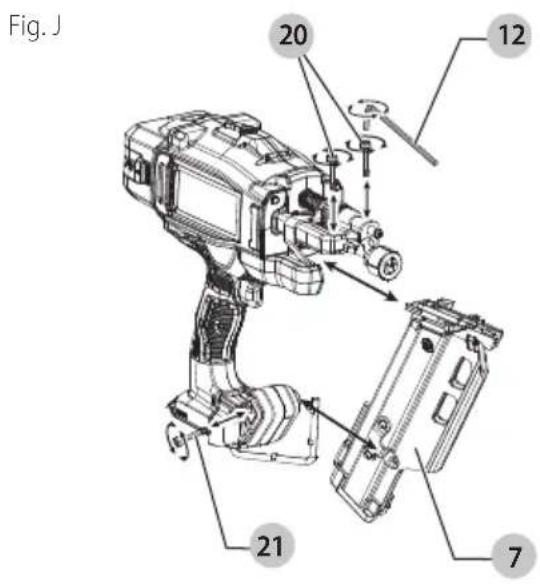

Fig. J 20 12 21 7

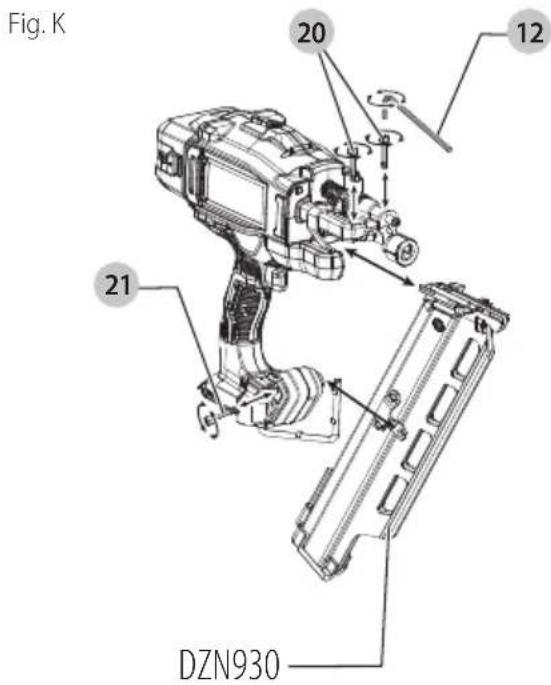

Fig. K 20 12 21 DZN930

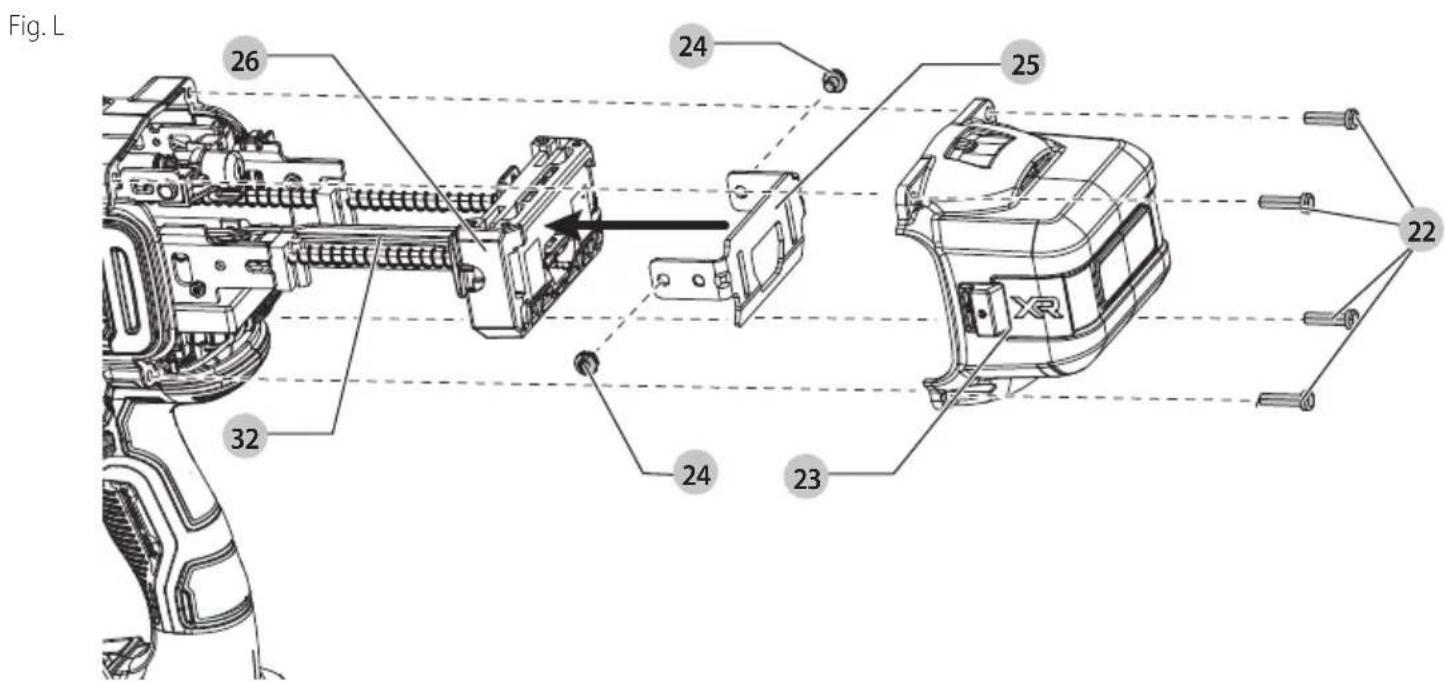

Fig. L 26 24 25 32 24 23 22

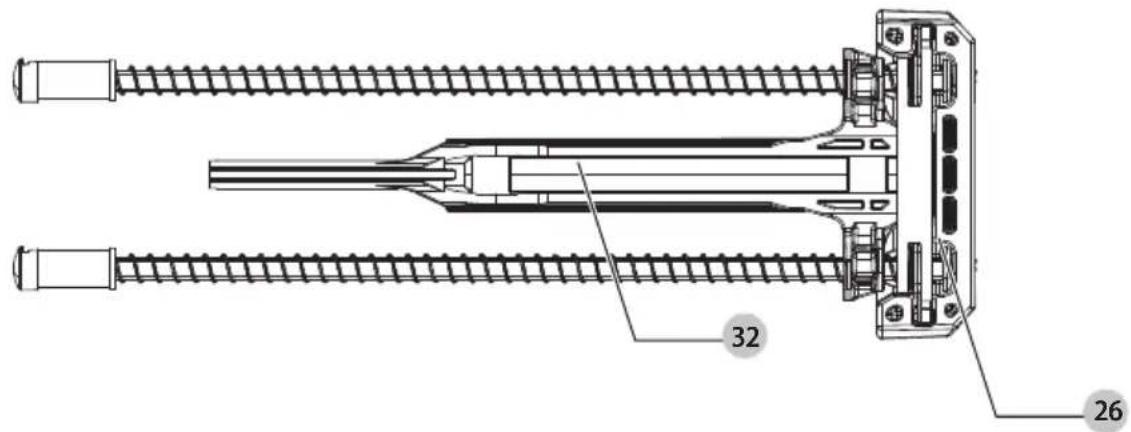

Fig. N

32 26

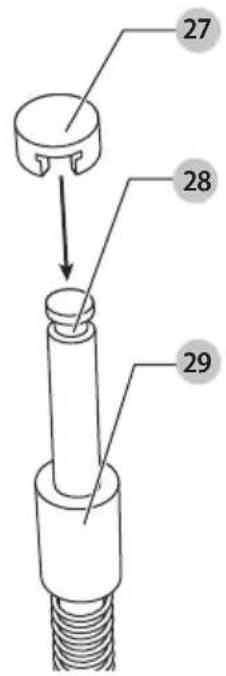

Fig. O

27 28 29

18V KAPΦΩΤΙΚΟ ΜΠΑΤΑΡΙΑΣ ΓΙΑ ΚΑΤΑΣΚΕΥΗ ΞΥΛΙΝΩΝ ΣΚΕΛΕΤΩΝ DCN930, DCN950

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η οχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

	DCN930 DCN950
Τάση V	18 18
Τύπος 1 1
Μέθοδος ενεργοποίησης	Διαδοχική/ Ενεργοποίηση με επαφή	Διαδοχική
Γωνία γεμιστήρα 33° 33°
Στοιχεία στερέωσηςΜήκος mm 50–90 50–90
Διάμετρος κορμού mm 2,8–3,3 2,8–3,3
Γωνία	30–34° 30–34°
Γεωμετρία κεφαλής	Αποκομμένη ήμετατοπισμένη στρογγυλή	Αποκομμένη ήμετατοπισμένη στρογγυλή
Τύπος δεσμιδοποίησης	30–34° χαρτί (DNPT) ή συγκόλληση με σύρμα (DNW)	30–34° χαρτί (DNPT) ή συγκόλληση με σύρμα (DNW)
Βάρος (χωρίς πακέτο μπαταριών)	kg 3,9	3,9

Τιμές θορύβου και/ή κραδασμών (διανυσματικό άθροισμα τριών αξόνων) σύμφωνα με το EN60745-2-16:

L_PA (ηχητική πίεση)	dB(A)	87 87
L_WA (ηχητική ισχύς)	dB(A)	98 98
K_WA (αβεβαιότητα αναφερόμενης στάθμης ήχου)	dB(A)	3	3
Τιμή εκπομπών κραδασμού a_h =	m/s2	3 3
Αβεβαιότητα K =	m/s2	1,5	1,5

Το επίπεδο εκπομπής κραδασμών και/ή θορύβου που αναφέρεται στο παρόν δελτίο πληροφοριών έχει μετρηθεί σύμφωνα με τυποποιημένη διαδικασία δοκιμής που αναφέρεται στο EN60745 και μπορεί να χρησιμοποιηθεί για σύγκριση ενός εργαλείου με ένα άλλο. Μπορεί να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης σε κραδασμούς.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Το δηλωμένο επίπεδο εκπομπών κρασμών και/ή θορύβου αντιστοιχεί στις κύριες εφαρμογές του εργαλείου. Ωστόσο, αν το εργαλείο χρησιμολοιηθεί για διαφορετικές εφαρμογές, με διαφορετικά αξεσουάρ ή αν δεν συντηρείται κανονικά, οι εκπομπές κραδασμών και/ή θορύβου μπορεί να διαφέρουν. Αυτό

ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης στη συνολική διάρκεια του χρόνου λειτουργίας.

Μια εκτίμηση του επιπέδου έκθεσης σε κραδασμούς και/ή θόρυβο θα πρέπει να λαμβάνει υπόψη και τους χρόνους που το εργαλείο είναι απενεργοποιημένο, ή λειτουργεί αλλά στην πραγματικότητα δεν εκτελεί εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης για τη συνολική περίοδο εργασίας.

Προσδιορίστε πρόσθετα μέτρα ασφαλείας για προστασία του χειριστή από τις επιπτώσεις των κραδασμών και/ή του θορύβου, όπως: συντήρηση του εργαλείου και των αξεσουάρ, διατήρηση των χεριών θερμών (αφορά τους κραδασμούς), οργάνωση των σχημάτων εργασίας.

Δήλωση συμμόρφωσης ΕΚ

Οδηγία σχετικά με τα μηχανήματα

CE

18V Карфωτικό μπαταρίας για κατασκευή ξύλινων σκελετών DCN930, DCN950

Η DEWALT δηλώνει ότι αυτά τα προϊόντα που περιγράφονται στα Τεχνικά Χαρακτηριστικά συμμορφώνονται με τα εξής: 2006/42/EK, EN60745-1:2009+A11:2010, EN60745-2-16:2010.

Αυτά τα προϊόντα συμμορφώνονται επίσης με την οδηγία 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, απευθυνθείτε στην DEWALT στην ακόλουθη διεύθυνση ή ανατρέξτε στην πίσω πλευρά του εγχειριδίου.

Ο υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και κάνει αυτή τη δήλωση για λογαριασμό της DEWALT.

M. Georg

Markus Rompel

Αντιπρόεδρος Τεχνικής Διεύθυνοης, PTE Ευρώπης DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany (Γερμανία) 01.03.2024

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω οριομοί περιγράφουν το επίπεδο οσβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΜΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κασταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Μπαταρίες Φορτιστές/Χρόνοι φόρτισης (λεπτά)***
Αρ. κατ. V	ακ	Ah Βάρος (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	50	240	150	120	75	60	50	50	75	150

*Κωδικός ημερομηνίας 201811475Β ή μεταγενέστερος
**Κωδικός ημερομηνίας 201536 ή μεταγενέστερος
***Αυτός ο πίνακας προορίζεται μόνο για καθοδήγηση, οι χρόνοι θα διαφέρουν ανάλογα με τη θερμοκρασία και την κατάσταση της μπαταρίας.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικλυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υπή ηλώνει κίνδυνο ηλεκτροπληξίας.

Υποδηλώνει κίνδυνο πυρκαγιάς.

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προδοποιήσεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση οποιαοδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μπαταρία (ασύρματο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν απία ατυχημάτων.
β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τις αναθυμιάσεις.
γ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνος ηλεκτροπληξίας.
β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναι γειωμένο.
γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα

μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
ζ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Ηχρήση μιας διάταξης RCD ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.
β) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούς τραυματισμούς.
γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/ και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση On ενέχουν κίνδυνο ατυχήματος.
δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματιομό.
ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Κατ' αυτόν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροσδόκητες καταστάσεις.
(?) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα μέρη.
η) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα

και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που σχετίζονται με τη σκόνη.

θ) Μην αφήνετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση εργαλείων να σας επιτρέψει να εφησυχάσετε και να αγνοείτε τις αρχές ασφαλούς χρήσης των εργαλείων. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει βαρύ τραυματιομό μέσα σε κλάσματα του δευτερολέπτου.

4) Χρήση και φροντίδα των ηλεκτρικών εργαλείων

a) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματολοιηθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενο ρυθμό.
β) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις Οη (Ενεργοποίηση) και Off (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευαστεί.
γ) Αποσυνδέστε το φις από την πηγή ρεύματος και/ή το πακέτο μπαταρίας, αν είναι αποσπώμενο, από το ηλεκτρικό εργαλείο, πριν διεξάγετε οποιαδήποτε ρύθμιση, αλλαγή εξαρτήματος ή όταν πρόκειται να αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης σε λειτουργία του ηλεκτρικού εργαλείου.
δ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαίδευμένους χειριστές.
ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.
ζ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.
η) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.

θ) Διατηρείτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν τον αοφαλή χειριομό και έλεγχο του εργαλείου σε μη αναμενόμενες καταστάσεις.

5) Χρήση και φροντίδα των εργαλείων με μπαταρία

a) Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Φορτιστής που είναι κατάλληλος για έναν τύπο μπαταριών, μπορεί να ενέχει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλο τύπο μπαταριών.

β) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες μπαταρίες. Η χρήση μπαταριών άλλου τύπου ενέχει κίνδυνο τραυματισμού και πυρκαγιάς.

γ) Όταν η μπαταρία δεν χρησιμοποιείται, διατηρείτε την μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορεί να προκαλέσουν ηλεκτρική επαφή μεταξύ των δύο ακροδεκτών της μπαταρίας. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή και πυρκαγιά.

δ) Κάτω από συνθήκες κακομεταχείρισης, μπορεί να εκτοξευτεί υγρό από τη μπαταρία. Αποφύγετε την επαφή με το υγρό αυτό. Εάν έλθετε σε επαφή κατά λάθος, ξεπλύνετε με άφθονο νερό. Σε περίπτωση που το υγρό έλθει σε επαφή με τα μάτια σας, ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από τη μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

ε) Μη χρησιμοποιήσετε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή τροποποίηση. Οι μπαταρίες που έχουν υποστεί ζημιά ή τροποποίηση μπορεί να έχουν απρόβλεπτη συμπεριφορά, με αποτέλεσμα φωτιά, έκρηξη ή κίνδυνο τραυματισμού.

ζ) Μην εκθέσετε ένα πακέτο μπαταρίας ή εργαλείο σε φωτιά ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή σε θερμοκρασία πάνω από 130 °C μπορεί να προκαλέσει έκρηξη.

η) Τηρείτε όλες τις οδηγίες φόρτισης και μη φορτίζετε το πακέτο μπαταρίας ή το εργαλείο εκτός των ορίων θερμοκρασίας που ορίζονται στις προδιαγραφές. Η ακατάλληλη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός των προβλεπόμενων ορίων μπορεί να προξενήσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο φωτιάς.

6) Συντήρηση (Σέρβις)

a) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Κατ' αυτό τον τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικού εργαλείου.

β) Ποτέ μην κάνετε σέρβις σε πακέτα μπαταριών που έχουν υποστεί ζημιά. Το σέρβις των πακέτων μπαταριών πρέπει να γίνεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένους παρόχους σέρβις.

Οδηγίες ασφαλείας για καρφωτικά μπαταρίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όλα τα καρφωτικά εργαλεία προμένουν ΣΠΙΝΘΗΡΕΣ κατά τη λειτουργία τους. ΠΟΤΕ μη χρησιμοποιείτε καρφωτικό εργαλείο κοντά σε εύφλεκτες ουσίες, αέρια ή ατμούς περιλαμβανομένων βερνικιών, χρωμάτων, καθαριστικής βενζίνης, αραιωτικού χρωμάτων, βενζίνης αυτοκινήτων, κολλητικών ουσιών, μαστίχης, κόλλας κάθε τύπου ή οποιωνδήποτε άλλων υλικών τα οποία - ή οι ατμοί, οι αναθυμιάσεις ή τα παραπροϊόντα τους - είναι εύφλεκτα, καύσιμα ή εκρηκτικά. Η χρήση του εργαλείου σε οποιοδήποτε τέτοιο περιβάλλον θα μπορούσε να προκαλέσει ΕΚΡΗΞΗ με αποτέλεσμα τραυματιομό ή θάνατο στους χρήστες και σε παρευριοκόμενους.

- Πάντα να θεωρείτε ότι το εργαλείο περιέχει στοιχεία στερέωσης. Ο απρόσεκτος χειρισμός του καρφωτικού μπορεί να έχει ως συνέπεια μη αναμενόμενη βολή στοιχείων στερέωσης και τραυματισμό ατόμων.

- Μην κατευθύνετε το εργαλείο προς τα εσάς ή προς οποιονδήποτε γύρω σας. Η μη αναμενόμενη ενεργοποίηση θα προκαλέσει εξαγωγή του καρφιού προκαλώντας τραυματισμό.

- Μην ενεργοποιείτε το εργαλείο αν αυτό δεν έχει πρώτα τοποθετηθεί σε σταθερή επαφή με το αντικείμενο εργασίας. Αν το εργαλείο δεν είναι σε επαφή με το αντικείμενο εργασίας, το καρφί μπορεί να εξοστρακιστεί μακριά από το στόχο του.

- Κρατήστε τα χέρια και τα μέρη του σώματος μακριά από την περιοχή εκτόνωσης του εργαλείου. Κατά τη χρήση ΠΟΤΕ μην πιάνετε το εργαλείο από τον γεμιστήρα ή το δοχείο, επειδή ένα καρφί που δεν έχει καρφωθεί κανονικά μπορεί να βγει από τη μύτη προκαλώντας τραυματιομό.

- Αποσυνδέστε το εργαλείο από την πηγή ρεύματος αν σφηνώσει στοιχείο στερέωσης μέσα στο εργαλείο. Όταν αφαιρείτε ένα καρφί που έχει σφηνώσει, το καρφωτικό μπορεί να ενεργοποιηθεί κατά λάθος αν είναι ουνδεδεμένο με την πηγή ιοχύος.

- Μη χρησιμοποιείτε αυτό το καρφωτικό για στερέωση ηλεκτρικών καλωδίων. Δεν έχει σχεδιαστεί για εγκατάσταση ηλεκτρικών καλωδίων και μπορεί να προκαλέσει ζημιά στη μόνωση των καλωδίων, προκαλώντας έτοι κινδύνους ηλεκτροπληξίας ή φωτιάς.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Αν το εργαλείο έχει πέσει ή υπωνάζεστε ότι έχει υποστεί ζημιά, πραγματοποιήστε έλεγχο της λειτουργίας του εργαλείου όπως περιγράφεται στις οδηγίες, στην ενότητα επιλογής τρόπου λειτουργίας. Αν το εργαλείο δεν λειτουργεί όπως περιγράφεται στις οδηγίες, σταματήστε να το χρησιμοποιείτε και παραδώστε το για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις DEWALT.

• Φοράτε πάντα γυαλιά ασφαλείας.
• Φοράτε πάντα προστασία ακοής.
- Χρησιμοποιείτε μόνο στοιχεία στερέωσης του τύπου που καθορίζεται στο εγχειρίδιο.
- Μη χρησιμοποιείτε οποιεσδήποτε βάσεις για στερέωση του εργαλείου σε στήριγμα.
- Μην αφαιρέσετε ή ακινητοποιήσετε κανένα εξάρτημα του καρφωτικού εργαλείου, όπως τον ενεργοποιητή επαφής.

• Πριν από κάθε χρήση, ελέγξτε ότι ο μηχανισμός ασφαλείας και ενεργοποίησης λειτουργεί κανονικά και ότι όλες οι βίδες και τα παξιμάδια του είναι σωστά σφιγμένα.
- Μη χρησιμοποιείτε το DCN930

– όταν για την αλλαγή θέσης καρφώματος χρησιμοποιούνται σκαλωοιές, οκαλοπάτια, κινητές οκάλες ή κατασκευές παρόμοιες με κινητές οκάλες όπως π.χ. μαδέρια οροφής κλπ.,
- όταν κλείνετε κουτιά ή ξυλοκιβώτια,
- όταν τοποθετείτε συστήματα ασφαλούς μεταφοράς, π.χ. πάνω σε οχήματα, βαγόνια κλπ.

Για εξαιρέσεις, ελέγξτε τους τοπικούς σας εθνικούς κανονισμούς σχετικά με τους χώρους εργασίας.

• Πάντα να ελέγχετε τους τοπικούς κανονισμούς σχετικά με τους χώρους εργασίας.
• Μη χρησιμοποιείτε το εργαλείο για σφυρί.
• Ποτέ μην ενεργοποιείτε το καρφωτικό στον αέρα.
• Στην περιοχή εργασίας, μεταφέρετε το εργαλείο στη θέση εργασίας χρησιμοποιώντας μόνο το ένα χέρι και ποτέ με τη σκανδάλη πατημένη.
• Λαμβάνετε υπόψη σας τις συνθήκες στην περιοχή εργασίας. Τα στοιχεία στερέωσης μπορούν να διαπεράσουν λεπτά αντικείμενα εργασίας ή να γλιστρήσουν από γωνίες και άκρες του αντικειμένου εργασίας, με αποτέλεσμα να θέσουν ανθρώπους σε κίνδυνο.
• Μην καρφώνετε στοιχεία στερέωσης κοντά στην άκρη του αντικειμένου εργασίας.
• Μην καρφώνετε στοιχεία στερέωσης πάνω σε άλλα στοιχεία στερέωσης.

Υπολειπόμενοι κίνδυνοι

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Βλάβη της ακοής.
- Κίνδυνος σωματικής βλάβης λόγω εκτινασσόμενων σωματιδίων.
- Κίνδυνος εγκαυμάτων επειδή τα αξεσουάρ θερμαίνονται πολύ κατά τη λειτουργία.
- Κίνδυνος σωματικής βλάβης λόγω παρατεταμένης χρήσης.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Φορτιστές

Οι φορτιοτές DEWALT δεν χρειάζονται καμία ρύθμιση και έχουν σχεδιαστεί για τη μεγαλύτερη δυνατή ευκολία χρήσης τους.

Ασφαλής χρήση ηλεκτρικού ρεύματος

Το ηλεκτρικό μοτέρ έχει σχεδιαστεί μόνο για μία τάση. Ελέγχετε πάντα ότι η τάση του πακέτου μπαταριών συμφωνεί με αυτήν που αναγράφεται στην πινακίδα τεχνικών χαρακτηριοτικών. Επίσης να βεβαιώνεστε ότι η τάση του φορτιοτή οας αντιοτοιχεί ο' αυτή του ρεύματος δικτύου.

Ο φορτιστής σας μάρκας DEWALT έχει διπλή μόνωση σύμφωνα με το πρότυπο EN60335 και επομένως δεν απαίτείται αγωγός γείωσης.

Αν υποστεί ζημιά το καλώδιο τροφοδοσίας ρεύματος, αυτό πρέπει να αντικατασταθεί μόνο από την εταιρεία DEWALT ή έναν εξουοιοδοτημένο οργανιομό σέρβις.

Χρήση καλωδίου επέκτασης

Δεν πρέπει να χρησιμοποιείτε καλώδιο επέκτασης, εκτός αν είναι απολύτως απαραίτητο. Χρησιμοποιείτε εγκεκριμένο καλώδιο επέκτασης κατάλληλο για την κατανάλωση ρεύματος του φορτιστή οας (βλ. Τεχνικά χαρακτηριστικά). Το ελάχιστο μέγεθος αγωγών είναι 1 mm², το μέγιστο μήκος είναι 30 m.

Όταν χρησιμοποιείτε καλώδιο σε καρούλι, πάντα ξετυλίγετε τελείως το καλώδιο.

Σημαντικές οδηγίες ασφαλείας για όλους τους φορτιστές μπαταριών

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες ασφάλειας και λειτουργίας για συμβατούς φορτιοτές μπαταριών (ανατρέξτε στα Τεχνικά χαρακτηριστικά). Πριν χρησιμοποιήσετε τον φορτιοτή, διαβάστε όλες τις οδηγίες και τις επισημάνοεις προσοχής πάνω οτον φορτιοτή, το πακέτο μπαταριών και το προϊόν όπου χρησιμοποιείται το πακέτο μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Μην ειπρέψετε να εισέλθει οποιοδήποτε υγρό μέσα στον φορτιστή. Μπορεί να προκληθεί ηλεκτροπληξία.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης προστασίας από ρεύμα διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30 mA ή μικρότερη.

ΠΡΟΣΟΧΗ: Κίνδυνος εγκαυμάτων. Για να μειώσετε τραυματισμού, φορτίζετε μόνο επαναφορτιζόμενες μπαταρίες DEWALT. Άλλοι τύποι μπαταριών μπορεί να εκραγούν, προκαλώντας τραυματισμό και ζημιά.

ΠΡΟΣΟΧΗ: Τα παιδιά θα πρέπει να βρίσκονται υπό αφαψη ώστε να διασφαλίζεται ότι δεν παιζουν με τη συσκευή.

ΣΗΜΕΙΩΣΗ: Υπό ορισμένες συνθήκες, με τον φορτιστή συνδεδεμένο στην παροχή ρεύματος, οι εκτεθειμένες επαφές φόρτισης μέσα στον φορτιστή μπορεί να βραχυκυκλωθούν από ξένο υλικό. Τα ξένα υλικά με αγώγιμες ιδιότητες, όπως είναι, αλλά χωρίς περιορισμό σε αυτά, το σύρμα τριψίματος, το αλουμινόχαρτο ή οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων, θα πρέπει να διατηρούνται μακριά από τις κοιλότητες των φορτιστών. Πάντα αποσυνδέετε τον φορτιστή από την παροχή ρεύματος όταν δεν υπάρχει πακέτο μπαταριών μέσα στην κοιλότητα του φορτιστή. Αποσυνδέετε τον φορτιστή από την πρίζα πριν επιχειρήσετε να τον καθαρίσετε.

• MHN επιχειρήσετε να φορτίσετε το πακέτο μπαταριών με οποιουσδήποτε φορτιστές άλλους από τους αναφερόμενους στο παρόν εγχειρίδιο. Ο φορτιστής και το πακέτο μπαταριών έχουν σχεδιαστεί ειδικά για να λειτουργούν μαζί.
• Autoi οι φορτιστές δεν προορίζονται για οποιεσδήποτε χρήσεις άλλες από τη φόρτιση επαναφορτιζόμενων μπαταριών DEWALT. Οποιεσδήποτε άλλες χρήσεις μπορεί να προκαλέσουν κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.

• Μην εκθέσετε τον φορτιστή σε βροχή ή χιόνι.

• Τραβάτε το φις και όχι το καλώδιο όταν αποσυνδέετε τον φορτιστή. Έτοι θα μειωθεί ο κίνδυνος ζημιάς στο φις και στο καλώδιο.

• Να βεβαιώνεστε ότι το καλώδιο έχει διευθετηθεί έτσι ώστε να μην πατηθεί, μπερδευτεί στα πόδια ατόμων ή υποβληθεί με άλλο τρόπο σε ζημιά ή καταπόνηση.
• Μη χρησιμοποιείτε καλώδιο επέκτασης, εκτός αν είναι απολύτως απαραίτητο. Η χρήση ακατάλληλου καλωδίου επέκτασης θα μπορούσε να επιφέρει κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.
• Μην τοποθετείτε οποιοδήποτε αντικείμενο πάνω στον φορτιστή και μην τοποθετείτε τον φορτιστή πάνω σε μαλακή επιφάνεια που θα μπορούσε να φράξει τα ανοίγματα αερισμού και να έχει ως αποτέλεσμα έντονη εσωτερική θέρμανση. Τοποθετείτε τον φορτιστή μακριά από οποιαδήποτε πηγή θερμότητας. Ο φορτιστής αερίζεται μέσω ανοιγμάτων στο πάνω και στο κάτω μέρος του περιβλήματος.
• Μη χρησιμοποιήσετε τον φορτιστή αν το καλώδιο ή το φις του έχει υποστεί ζημιά—φροντίστε να αντικατασταθούν άμεσα.
• Μη χρησιμοποιήσετε τον φορτιστή αν έχει δεχτεί δυνατό χτύπημα, έχει πέσει ή αν έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις.
• Μην αποσυναρμολογήσετε τον φορτιστή. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις όταν απαιτείται σέρβις ή επισκευή. Η λανθασμένη επανασυναρμολόγηση μπορεί να έχει ως αποτέλεσμα κίνδυνο ελαφράς ή θανατηφόρου ηλεκτροπληξίας ή πυρκαγιάς.
• Σε περίπτωση που το καλώδιο τροφοδοσίας ρεύματος έχει υποστεί ζημιά, αυτό πρέπει να αντικατασταθεί άμεσα από τον κατασκευαστή, τον αντιπρόσωπό του για σέρβις ή άτομο με παρόμοια εξειδίκευση, ώστε να αποτραπεί οποιοσδήποτε κίνδυνος.
• Αποσυνδέετε τον φορτιστή από την πρίζα πριν επιχειρήσετε οποιονδήποτε καθαρισμό. Έτσι θα μειωθεί ο κίνδυνος ηλεκτροπληξίας. Με την αφαίρεση του πακέτου μπαταριών δεν μειώνεται αυτός ο κίνδυνος.
  • ΠΟΤΕ μην επιχειρήσετε να συνδέσετε δύο φορτιστές μεταξύ τους.
• Ο φορτιστής έχει σχεδιαστεί για να λειτουργεί με κανονικό οικιακό ρεύμα 230V. Μην επιχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αυτό δεν ισχύει για τον φορτιστή οχήματος.

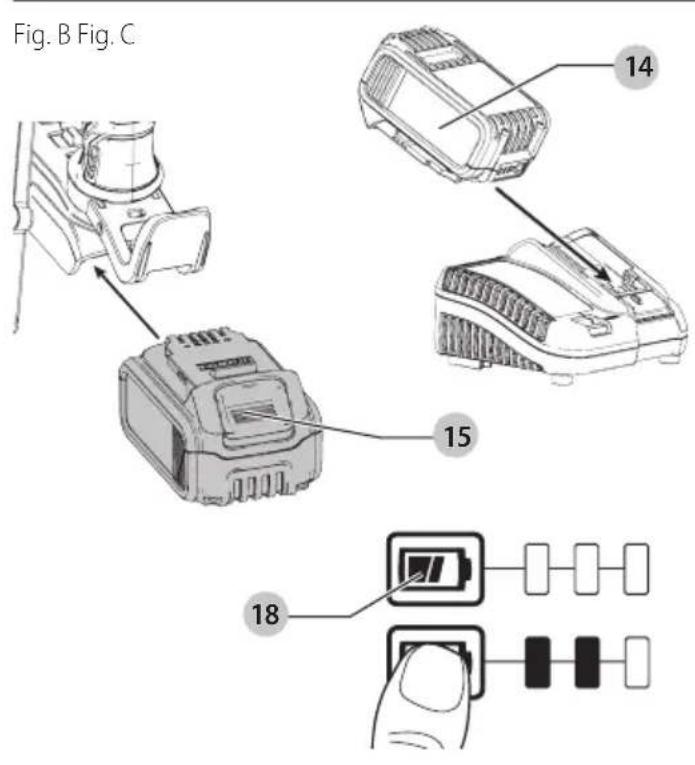

Φόρτιση μιας μπαταρίας (Εικ. Β)

1. Συνδέστε τον φορτιστή σε κατάλληλη πρίζα πριν τοποθετήσετε ένα πακέτο μπαταριών.
2. Εισάγετε το πακέτο μπαταριών 14 στον φορτιστή και βεβαιωθείτε ότι το πακέτο μπαταριών έχει τερματίσει πλήρως στην κανονική του θέση μέσα στον φορτιστή. Η κόκκινη λυχνία (φόρτισης) θα αναβοοβήνει επανειλημμένα υποδηλώνοντας ότι έχει αρχίσει η διαδικασία φόρτισης.
3. Η φόρτιση έχει ολοκληρωθεί όταν η κόκκινη λυχνία είναι μόνιμα αναμμένη. Τότε το πακέτο μπαταριών είναι πλήρως φορτιομένο και μπορείτε να το χρηοιμοποιήσετε άμεσα ή να το αφήσετε τοποθετημένο στον φορτιστή. Για να αφαιρέσετε

το πακέτο μπαταριών από τον φορτιστή, πατήστε το κουμπί απασφάλισης μπαταρίας 15 που υπάρχει πάνω στο πακέτο μπαταριών.

ΣΗΜΕΙΩΣΗ: Για να εξασφαλίσετε μέγιστη απόδοση και μέγιστη ωφέλιμη ζωή των πακέτων μπαταριών ιόντων λιθίου, φορτίζετε πλήρως ένα πακέτο μπαταριών πριν την πρώτη χρήση του.

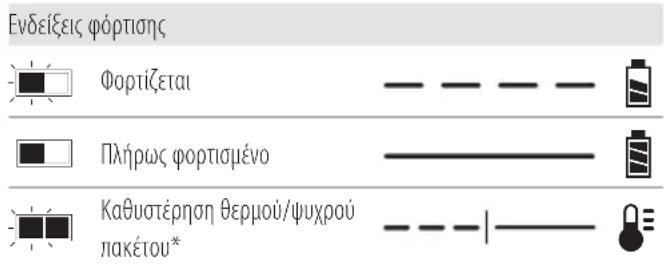

Λειτουργία του φορτιστή

Ανατρέξτε στις παρακάτω ενδείξεις οχετικά με την κατάσταση φόρτισης του πακέτου μπαταριών.

Ενδείξεις φόρτισης Φορτίζεται Πλήρως φορτισμένο Καθυστέρηση θερμού/ψυχρού πακέτου*

* Η κόκκινη λυχνία θα συνεχίσει να αναβοσβήνει, αλλά θα είναι αναμμένη μια κίτρινη ενδεικτική λυχνία στη διάρκεια αυτής της διαδικασίας. Αφού το πακέτο μπαταριών φθάσει σε κατάλληλη θερμοκρασία, η κίτρινη λυχνία θα σβήσει και ο φορτιστής θα συνεχίσει τη διαδικασία φόρτισης.

Ο/Οι συμβατός(-οἱ) φορτιοτής(-ές) δεν θα φορτίσουν ένα πακέτο μπαταριών που παρουσιάζει βλάβη. Ο φορτιοτής θα υποδείξει ότι υπάρχει βλάβη στην μπαταρία με το να μην ανάψει καμία ενδεικτική λυχνία.

ΣΗΜΕΙΩΣΗ: Αυτό θα μπορούσε να σημαίνει και πρόβλημα με τον φορτιστή.

Αν ο φορτιστής υποδηλώνει πρόβλημα, παραδώστε τον φορτιστή και το πακέτο μπαταριών για έλεγχο σε εξουσιοδοτημένο κέντρο σέρβις.

Καθυστέρηση θερμού/ψυχρού πακέτου

Αν ο φορτιστής ανιχνεύσει πακέτο μπαταριών με υπερβολικά υψηλή ή χαμηλή θερμοκρασία, ξεκινά αυτόματα μια Καθυστέρηση θερμού/ψυχρού πακέτου, αναστέλλοντας τη φόρτιση έως ότου το πακέτο μπαταριών έχει φθάσει σε κατάλληλη θερμοκρασία. Κατόπιν, ο φορτιστής αρχίζει αυτόματα τη φόρτιση του πακέτου. Αυτή η λειτουργία διασφαλίζει τη μέγιστη διάρκεια ζωής του πακέτου μπαταριών.

'Ενα κρύο πακέτο μπαταριών θα φορτίζεται πιο αργά από ένα θερμό πακέτο μπαταριών. Το πακέτο μπαταριών θα φορτιοτεί με αυτή τη μικρότερη ταχύτητα σε όλον τον κύκλο φόρτισης και δεν θα επιστρέψει στη μέγιστη ταχύτητα φόρτισης ακόμα και το πακέτο μπαταριών ζεσταθεί.

Ο φορτιστής DCB118 είναι εξοπλισμένος με εσωτερικό ανεμιστήρα που έχει σχεδιαστεί για να ψύχει το πακέτο μπαταριών. Ο ανεμιστήρας θα ενεργοποιείται αυτόματα όταν χρειάζεται να ψυχθεί το πακέτο μπαταριών. Σε καμία περίπτωση μη χρησιμοποιήσετε τον φορτιστή αν ο ανεμιστήρας δεν λειτουργεί σωστά ή αν είναι φραγμένες οι σχισμές αερισμού. Μην επιτρέψετε την είσοδο ξένων αντικειμένων οτο εσωτερικό του φορτιστή.

Ηλεκτρονικό σύστημα προστασίας

Τα εργαλεία XR Li-I lon (ιόντων λιθίου) έχουν σχεδιαστεί με ένα Ηλεκτρονικό Σύστημα Προστασίας το οποίο προστατεύει

το πακέτο μπαταριών από υπερφόρτωση, υπερθέρμανση ή βαθιά εκφόρτιση.

Το εργαλείο θα απενεργοποιηθεί αυτόματα αν ενεργοποιηθεί το ηλεκτρονικό σύστημα προστασίας. Αν συμβεί αυτό, τοποθετήστε το πακέτο μπαταριών ιόντων λιθίου στον φορτιστή έως ότου φορτιστεί πλήρως.

Στερέωση σε τοίχο

Αυτοί οι φορτιστές έχουν σχεδιαστεί να μπορούν να στερεωθούν σε τοίχο ή να στέκονται όρθιοι πάνω σε τραπέζι ή επιφάνεια εργασίας. Αν πρόκειται να στερεωθεί σε τοίχο, τοποθετήστε τον φορτιστή κοντά σε πρίζα ρεύματος και μακριά από γωνίες ή άλλα εμπόδια που μπορεί να εμποδίζουν τη ροή του αέρα. Χρησιμοποιήστε την πίσω πλευρά του φορτιστή ως υπόδειγμα για τον καθοριομό της θέσης των βιδών στερέωσης στον τοίχο. Στερεώστε τον φορτιστή με ασφάλεια χρησιμοποιώντας βίδες γυψοσανίδας (αγοράζονται ξεχωριστά) μήκους τουλάχιστον 25,4 mm με κεφαλή βίδας διαμέτρου 7–9 mm, βιδωμένες σε ξύλο σε βέλτιστο βάθος με τρόπο ώστε κάθε βίδα να προεξέχει περίπου 5,5 mm. Ευθυγραμμίστε τις εγκοπές στην πίσω πλευρά του φορτιστή με τις βίδες που προεξέχουν και συμπλέξτε τις βίδες πλήρως μέσα στις εγκοπές.

Οδηγίες καθαρισμού του φορτιστή

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Αποσυνδέετε το φορτιστή από την πρίζα ρεύματος

ΑС πριν τον καθαρισμό. Οι ρύποι και το γράσο μπορούν να αφαιρεθούν από τις εξωτερικές επιφάνειες του φορτιστή με χρήση ενός πανιού ή μιας μαλακής, μη μεταλλικής βούρτσας. Μη χρησιμοποιείτε νερό ή οποιοδήποτε καθαριστικό διάλυμα. Ποτέ μην αφήσετε οποιοδήποτε υγρό να εισέλθει στο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Πακέτα μπαταριών

Σημαντικές οδηγίες ασφαλείας για όλα τα πακέτα μπαταριών

Όταν παραγγέλνετε ανταλλακτικά πακέτα μπαταριών, να βεβαιώνεστε ότι έχετε συμπεριλάβει αριθμό καταλόγου και τάση. Το πακέτο μπαταριών δεν είναι πλήρως φορτισμένο κατά την παράδοσή του. Πριν χρησιμοποιήσετε το πακέτο μπαταριών και τον φορτιστή, διαβάστε τις παρακάτω οδηγίες ασφαλείας. Κατόπιν ακολουθήστε τις αναφερόμενες διαδικαοίες φόρτισης.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

• Μη φορτίσετε ή χρησιμοποιήσετε την μπαταρία σε εκρηκτική ατμόσφαιρα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η εισαγωγή ή αφαίρεση της μπαταρίας από τον φορτιστή μπορεί να προκαλέσει ανάφλεξη της σκόνης ή των αναθυμιάσεων.
  • Ποτέ μην εισάγετε με τη βία πακέτο μπαταριών σε φορτιστή. Μην τροποποιήσετε με κανένα τρόπο ένα πακέτο μπαταριών για να ταιριάξει σε μη συμβατό φορτιστή, επειδή το πακέτο μπαταριών μπορεί να εκραγεί προκαλώντας σοβαρό τραυματισμό.
  • Φορτίζετε τα πακέτα μπαταριών μόνο σε DEWALT φορτιοτές.

• ΜΗ βρέξετε το προϊόν και μην το βυθίσετε ποτέ σε νερό ή άλλα υγρά.

• Μη φυλάσσετε ή φορτίζετε το πακέτο μπαταριών σε θέσεις όπου η θερμοκρασία μπορεί να πέσει κάτω από τους 4 °C (39,2 °F) (όπως σε εξωτερικές αποθήκες ή μεταλλικά κτίρια το χειμώνα) ή να φθάσει ή να ξεπεράσει τους 40 °C (104 °F) (όπως σε εξωτερικές αποθήκες ή μεταλλικά κτίρια το καλοκαίρι).

• Μην κάψετε το πακέτο μπαταριών, ακόμα και αν έχει σοβαρή ζημιά ή αν έχει φθαρεί τελείως. Το πακέτο μπαταριών μπορεί να εκραγεί σε φωτιά. Όταν καίγονται πακέτα μπαταριών ιόντων λιθίου παράγονται τοξικές αναθυμιάσεις και τοξικά υλικά.
  • Αν τα περιεχόμενα της μπαταρίας έρθουν σε επαφή με το δέρμα, ξεπλύνετε αμέσως την περιοχή με ήπιο σαπούνι και νερό. Σε περίπτωση επαφής υγρού μπαταρίας με το μάτι, ξεπλύνετε με νερό με ανοιχτό μάτι για 15 λεπτά ή έως ότου σταματήσει ο ερεθισμός. Αν χρειαστεί ιατρική βοήθεια, αναφέρετε ότι ο ηλεκτρολύτης της μπαταρίας αποτελείται από μείγμα υγρών οργανικών ανθρακικών ενώσεων και αλάτων λιθίου.
  • Τα περιεχόμενα των στοιχείων της ανοιγμένης μπαταρίας μπορεί να προκαλέσουν ερεθισμό του αναπνευστικού συστήματος. Παρέχετε καθαρό αέρα. Αν τα συμπτώματα επιμένουν, ζητήστε ιατρική βοήθεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το υγρό της μεφίας μπορεί να αναφλεγεί αν εκτεθεί σε σπινθήρα ή φλόγα.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην επιχειρήσετε να ανοίξετε το πακτο μπαταριών, για κανένα λόγο. Αν το περίβλημα του πακέτου μπαταριών είναι ραγισμένο ή έχει υποστεί ζημιά, μην τοποθετήσετε το πακέτο μπαταριών σε φορτιστή. Μη συνθλίψετε, ρίξετε κάτω ή προξενήσετε ζημιά στο πακέτο μπαταριών. Μη χρησιμοποιήσετε πακέτο μπαταριών ή φορτιστή που έχει δεχθεί ισχυρό χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή έχει υποστεί ζημιά με οποιονδήποτε τρόπο (π.χ τρυπηθεί με καρφί, χτυπηθεί με σφυρί, πατηθεί). Μπορεί να προκληθεί ηλεκτροπληξία που μπορεί να είναι θανάσιμη. Τα πακέτα μπαταριών που έχουν υποστεί ζημιά θα πρέπει να παραδίδονται σε κέντρο σέρβις για ανακύκλωση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Μην σεμηκεύετε ή μεταφέρετε το πακέτο μπαταριών με τρόπο ώστε μεταλλικά αντικείμενα να μπορούν να έρθουν σε επαφή με εκτεθειμένους ακροδέκτες μπαταρίας. Για παράδειγμα, μην τοποθετείτε το πακέτο μπαταριών μέσα σε ποδιές, τοέπες, εργαλειοθήκες, κουτιά μεταφοράς προϊόντων, συρτάρια κλπ. μαζί με μη στερεωμένα καρφιά, βίδες, κλειδιά κλπ.

ΠΡΟΣΟΧΗ: Όταν δεν χρησιμοποιείτε το εργαλείο, τολεθετείτε το στο πλάι του πάνω σε μια σταθερή επιφάνεια όπου δεν θα προκαλέσει κίνδυνο να σκοντάψει ή να πέσει κάποιος. Ορισμένα εργαλεία με μεγάλα πακέτα μπαταριών μπορούν να στέκονται όρθια πάνω στο πακέτο μπαταριών, αλλά μπορεί να πέσουν εύκολα αν σπρωχτούν.

Μεταφορά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Η μπαφορά μπαταριών μπορεί ενδεχομένως να γίνει αιτία πυρκαγιάς αν οι πόλοι της μπαταρίας έρθουν κατά λάθος σε επαφή με αγώγιμα υλικά. Κατά την μεταφορά μπαταριών να βεβαιώνεστε ότι οι πόλοι των μπαταριών είναι προστατευμένοι και καλά μονωμένοι από υλικά που θα μπορούσαν να έρθουν σε επαφή μαζί τους και να προκαλέσουν βραχυκύκλωμα. ΣΗΜΕΙΩΣΗ: Οι

μπαταρίες ιόντων λιθίου δεν πρέπει να τοποθετούνται σε παραδιδόμενες αποσκευές.

Οι μπαταρίες DEWALT συμμορφώνονται με όλους τους εφαρμόσιμους κανονισμούς μεταφορών προϊόντων, όπως αυτοί καθορίζονται από τα βιομηχανικά και νομικά πρότυπα, στα οποία περιλαμβάνονται ο Συστάσεις των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών, οι κανονισμοί μεταφοράς επικίνδυνων αγαθών της Διεθνούς Ένωσης Αερομεταφορών (IATA), οι διεθνείς ναυτιλιακοί κανονισμοί περί επικίνδυνων αγαθών (IMDG) και η Ευρωπαϊκή συμφωνία για τις διεθνείς οδικές μεταφορές επικίνδυνων αγαθών (ADR). Τα στοιχεία και οι μπαταρίες ιόντων λιθίου έχουν δοκιμαστεί σύμφωνα με το τμήμα 38.3 του Εγχειριδίου και κριτηρίων δοκιμών των συστάσεων των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών.

Στις περισσότερες περιπτώσεις, η αποστολή ενός πακέτου μπαταριών DEWALT θα εξαιρείται από την ταξινόμηση ως πλήρως ρυθμιζόμενο Επικίνδυνο υλικό Κατηγορίας 9. Γενικά, μόνο για αποστολές που περιέχουν μπαταρία ιόντων λιθίου με ενεργειακή διαβάθμιση μεγαλύτερη από 100 βατώρες (Wh) θα απαιτείται αποστολή ως πλήρως ρυθμιζόμενο υλικό Κατηγορίας 9. Σε όλες τις μπαταρίες ιόντων λιθίου, η διαβάθμιση Wh επισημαίνεται πάνω στο πακέτο μπαταριών. Επιπλέον, λόγω κανονιστικών περιπλοκών, η DEWALT δεν συνιστά την ξεχωριστή αεροπορική αποστολή πακέτων μπαταριών ιόντων λιθίου, ανεξάρτητα από τη διαβάθμιση σε Wh. Οι αποστολές εργαλείων μαζί με μπαταρίες (συνδυασμένα κιτ) μπορούν να γίνουν αεροπορικώς ως εξαιρούμενες αν η διαβάθμιση σε Wh του πακέτου μπαταριών δεν είναι μεγαλύτερη από 100 Wh.

Ανεξάρτητα από το αν μια αποστολή θεωρείται εξαιρούμενη ή πλήρως ρυθμιζόμενη, αποτελεί ευθύνη του αποστολέα να λάβει υπόψη του τους πιο πρόσφατους κανονισμούς για τις απαιτήσεις συσκευασίας, σήμανσης και τεκμηρίωσης.

Οι πληροφορίες που παρέχονται στην παρούσα ενότητα του εγχειριδίου, παρέχονται καλή τη πίστη και πιστεύεται ότι είναι ακριβείς κατά το χρόνο της σύνταξης του εγγράφου. Ωστόσο δεν παρέχεται καμία εγγύηση, ρητή ή συναγόμενη. Αποτελεί ευθύνη του αγοραστή να διασφαλίζει ότι οι δραστηριότητές του συμμορφώνονται με τους εφαρμοστέους κανονισμούς.

Μεταφορά της μπαταρίας FLEXVOLT™

Η μπαταρία DEWALT FLEXVOLT® μπορεί να διαμορφωθεί σε δύο καταστάσεις: Χρήσης και Μεταφοράς.

Κατάσταση Χρήσης: Όταν η μπαταρία FLEXVOLT™ δεν έχει τοποθετηθεί σε προϊόν ή έχει τοποθετηθεί σε προϊόν DEWALT 18V, θα λειτουργεί σαν μπαταρία 18 V. Όταν η μπαταρία FLEXVOLT™ έχει τοποθετηθεί σε προϊόν 54V ή 108V (δύο μπαταριών των 54 V), θα λειτουργεί σαν μπαταρία 54 V.

Κατάσταση Μεταφοράς: Όταν έχει τοποθετηθεί το καπάκι στην μπαταρία FLEXVOLT™, η μπαταρία είναι σε κατάσταση Μεταφοράς. Φυλάξτε το καπάκι για την περίπτωση μεταφοράς.

Όταν είναι σε κατάσταση Μεταφοράς, οι σειρές των στοιχείων είναι ηλεκτρικά αποσυνδεδεμένες μέσα στο πακέτο μπαταριών, με αποτέλεσμα το σύνολο να θεωρείται ως 3 μπαταρίες με χαμηλότερη ονομαοτική τιμή βατωρών (Wh) αντί για 1 μπαταρία με υψηλότερη ονομαοτική τιμή βατωρών. Αυτή η αυξημένη ποσότητα των 3 μπαταριών με τη μειωμένη ονομαοτική τιμή βατωρών μπορεί να κάνει εφικτή την εξαίρεση του πακέτου μπαταριών από οριομένους κανονιομούς

μεταφορών που επιβάλλονται στις μπαταρίες με υψηλότερη ονομαστική τιμή βατωρών.

Για παράδειγμα, η ονομαστική τιμή Wh μεταφοράς είναι 3 x 36 Wh, που σημαίνει 3 μπαταρίες των 36 Wh η Παράδειγμα σήμανσης χρήσης και μεταφοράς στην ετικέτα

Use: 108 Wh

Transport: 3x36 Wh

κάθε μία. Η ονομαστική τιμή Wh χρήσης μπορεί να είναι 108 Wh (υπονοείται 1 μπαταρία).

Υποδείξεις για τη φύλαξη

1. Το καλύτερο μέρος φύλαξης είναι ένα δροσερό και ξηρό μέρος μακριά από άμεση ηλιακή ακτινοβολία και από υπερβολική ζέστη ή κρύο. Για βέλτιστη απόδοση και διάρκεια ζωής της μπαταρίας, φυλάσσετε τα πακέτα μπαταριών σε θερμοκρασία δωματίου, όταν δεν χρησιμοποιούνται.
2. Για μεγάλο χρόνο αποθήκευσης, για τα καλύτερα αποτελέσματα συνιστάται να αποθηκεύετε το πακέτο μπαταριών πλήρως φορτιομένο, σε δροσερό, ξηρό μέρος, εκτός του φορτιοτή.

ΣΗΜΕΙΩΣΗ: Τα πακέτα μπαταριών δεν θα πρέπει να φυλάσσονται τελείως αποφορτισμένα. Το πακέτο μπαταριών θα χρειαστεί να επαναφορτιστεί πριν τη χρήση.

Ετικέτες πάνω στον φορτιστή και το πακέτο μπαταριών

Επιπλέον των εικονογραμμάτων που χρησιμοποιούνται στο εγχειρίδιο αυτό, οι ετικέτες πάνω στον φορτιοτή και στο πακέτο μπαταριών μπορεί να δείχνουν τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση.

Σχετικά με τον χρόνο φόρτισης, ανατρέξτε στο τμήμα Τεχνικά χαρακτηριστικά.

Μην αγγίζετε με αγώγιμα αντικείμενα.

Μη φορτίζετε πακέτα μπαταριών που έχουν υποστεί ζημιά.

Μην εκθέτετε σε νερό.

Φροντίζετε να αντικαθίστανται άμεσα τα καλώδια που παρουσιάζουν βλάβη.

Φορτίζετε μόνο μεταξύ 4 °C και 40 °C.

Μόνο για χρήση σε εσωτερικό χώρο.

Απορρίψτε το πακέτο μπαταριών με τρόπο φίλικό για το περιβάλλον.

LI-ION

Фортίζετε τα πακέτα μπαταριών μόνο με τους προβλεπόμενους φορτιστές DEWALT. Η φόρτιση πακέτων μπαταριών άλλων από τις προβλεπόμενες μπαταρίες DEWALT με έναν φορτιστή DEWALT μπορεί να προκαλέσει έκρηξη ή άλλες επικίνδυνες καταστάσεις.

Μην πετάτε το πακέτο μπαταριών σε φωτιά.

ΧΡΗΣΗ (χωρίς καπάκι μεταφοράς). Παράδειγμα: Η ονομαστική τιμή Wh είναι 108 Wh (1 μπαταρία με 108 Wh).

ΜΕΤΑΦΟΡΑ (με ενσωματωμένο καπάκι μεταφοράς). Παράδειγμα: Η ονομαστική τιμή Wh είναι 3 x 36 Wh (3 μπαταρίες των 36 Wh).

Τύπος μπαταρίας

Επιτρέπεται να χρησιμοποιούνται αυτά τα πακέτα μπαταριών: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB184LR, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549. Ανατρέξτε στα Τεχνικά χαρακτηριστικά για περιοοότερες πληροφορίες.

Περιεχόμενα συσκευασίας

Η συσκευασία περιέχει:

1Καρφωτικό

1 Φορτιστή (εκτός από τα μοντέλα Ν)
1 Μύτη αποφυγής σημαδιών
1 ;Άγκιστρο ζώνης με βίδα
1 Πακέτο μπαταριών ιόντων λιθίου (μοντέλα C1, D1, L1, M1, P1, S1, T1, X1, Y1)
2 Πακέτα μπαταριών ιόντων λιθίου (μοντέλα C2, D2, L2, M2, P2, S2, T2, X2, Y2)
3 Πακέτα μπαταριών ιόντων λιθίου (μοντέλα C3, D3, L3, M3, P3, S3, T3, X3, Y3)

1Εγχειρίδιοοδηγιών

ΣΗΜΕΙΩΣΗ: Τα μοντέλα Ν δεν συμπεριλαμβάνουν πακέτα μπαταριών, φορτιστές και θήκες μεταφοράς. Τα μοντέλα ΝΤ δεν συμπεριλαμβάνουν πακέτα μπαταριών και φορτιστές. Τα μοντέλα Β συμπεριλαμβάνουν πακέτα μπαταριών Bluetooth®.

ΣΗΜΕΙΩΣΗ: Το σήμα λέξης και τα λογότυπα Bluetooth® είναι κατατεθέντα εμπορικά σήματα ιδιοκτησίας της Bluetooth®, SIG, Inc. και οποιαδήποτε χρήση τέτοιων σημάτων από την DEWALT είναι κατόπιν αδείας. Άλλα εμπορικά σήματα και εμπορικές ονομασίες ανήκουν στους αντίστοιχους ιδιοκτήτες τους.

• Ελέγξτε για ζημιές οτο εργαλείο, τα εξαρτήματα ή τα αξεσουάρ του, που μπορεί να προκλήθηκαν κατά τη μεταφορά.
• Αφιερώστε χρόνο για να διαβάσετε σχολαστικά και να κατανοήσετε αυτό το εγχειρίδιο, πριν τη χρήση του προϊόντος.

Σημάνσεις πάνω στο εργαλείο

Στο εργαλείο εμφανίζονται τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν τη χρήση.

Φοράτε προστασία ακοής.

Φοράτε προστασία ματιών.

Δεν χρειάζεται πρόσθετη λίπανση.

Μήκος των καρφιών.

Πάχοςκαρφιών.

Χωρητικότητα φόρτωσης.

Τάση του εργαλείου.

Γωνία γεμιστήρα: 33°.

DCN930: Διατηρείτε τα χέρια σας σε απόσταση ασφαλείας όταν χρησιμοποιείτε λειτουργία ενέργειας με κρούση.

Θέση κωδικού ημερομηνίας (Εικ. [Fig.] H)

Ο κωδικός ημερομηνίας παραγωγής 17 αποτελείται από έναν 4ψήφιο αριθμό έτους ακολουθούμενο από έναν 2ψήφιο αριθμό εβδομάδας και έχει ως τελική επέκταση έναν 2ψήφιο κωδικό εργοστασίου.

Περιγραφή (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οοτέ μην τροπολοιήσετε το ηλεκτρικό εργαπείο ή οποιοδήποτε μέρος του. Θα μπορούσε να προκύψει ζημιά ή τραυματισμός.

1 Σκανδάλη
2 Ασφάλεια σκανδάλης
3 Ενεργοποιητής επαφής
4 Τροχός ρύθμισης βάθους
5 Ενδεικτική λυχνία LED ενσφήνωσης/εμπλοκής
6 Μοχλός απελευθέρωσης εμπλοκής
7 Γεμιστήρας
8 Ασφάλιση προωθητήρα
9 Διακόπτης επιλογής τρόπου λειτουργίας
10 Περιστροφικό άγκιστρο δοκαριών
11 Άγκιστρο ζώνης
12 Ενσωματωμένο κλειδί Άλεν

13 Μύτη αποφυγής σημαδιών
14 Πακέτο μπαταριών
15 Κουμπί απελευθέρωσης μπαταρίας
16 Κύρια λαβή

Προβλεπόμενη χρήση

Τα καρφωτικά μπαταρίας DCN930 και DCN950 για κατασκευή ξύλινων σκελετών έχουν σχεδιαστεί για κάρφωμα καρφιών σε ξύλινα αντικείμενα εργασίας.

Το καρφωτικό μπαταρίας DCN930 για κατασκευή ξύλινων σκελετών έχει σχεδιαστεί για τις λειτουργίες διαδοχικής ενέργειας και ενεργοποίησης με επαφή. Καρφωτικά σχεδιασμένα για λειτουργίες διαδοχικής ενέργειας/ενεργοποίησης με επαφή ΔΕΝ

ΠΡΕΠΕΙ να χρησιμοποιούνται πάνω σε σκαλωσιές, σκαλοπάτια, κινητές σκάλες ή κατασκευές παρόμοιες με κινητές σκάλες, όπως π.χ. μαδέρια οροφής. Για εξαιρέσεις, ελέγξτε τους τοπικούς σας εθνικούς κανονισμούς σχετικά με τους χώρους εργασίας.

Το καρφωτικό μπαταρίας DCN950 για κατασκευή ξύλινων σκελετών έχει σχεδιαστεί μόνο για διαδοχική χρήση, είτε σε κανονική λειτουργία διαδοχικής ενέργειας είτε σε λειτουργία διαδοχικής ενέργειας γρήγορου κύκλου (RapidCycle) για ταχύτερο κάρφωμα. Τα καρφωτικά που είναι σχεδιασμένα μόνο για τη λειτουργία διαδοχικής ενέργειας ΕΠΙΤΡΕΠΕΤΑΙ να χρησιμοποιούνται πάνω σε σκαλωσιές, σκαλοπάτια, κινητές σκάλες ή κατασκευές παρόμοιες με κινητές σκάλες, όπως π.χ. καδρόνια οροφής.

ΜΗ χρησιμοποιείτε το προϊόν υπό υγρές συνθήκες ή με την παρουσία εύφλεκτων υγρών ή αερίων.

To DCN930 και το DCN950 είναι επαγγελματικά ηλεκτρικά εργαλεία.

Μην αφήνετε παιδιά να έρθουν σε επαφή με το εργαλείο.

Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες.

• Μικρά παιδιά και εξασθενημένα άτομα. Αυτή η συσκευή δεν προορίζεται για χρήση χωρίς επίβλεψη από μικρά παιδιά ή εξασθενημένα άτομα.
  • Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, έλλειψη εμπειρίας, γνώσης ή δεξιοτήτων, εκτός αν τα άτομα αυτά βρίσκονται υπό την επίβλεψη ατόμου υπεύθυνου για την αοφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κησενο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο σετ μπαταριών και τριστές της DEWALT.

Εισαγωγή και αφαίρεση του πακέτου μπαταριών από το εργαλείο (Εικ. Η)

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το πακέτο μπαταριών 14 είναι πλήρως φορτιομένο.

Για να εγκαταστήσετε το πακέτο μπαταριών μέσα στη λαβή του εργαλείου

1. Ευθυγραμμίστε το πακέτο μπαταριών με τις ράγες μέσα στη λαβή του εργαλείου (Εικ. Η).
2. Εισάγετε το πακέτο μπαταριών στη λαβή έως ότου το πακέτο μπαταριών εδράσει σταθερά μέσα στο εργαλείο και βεβαιωθείτε ότι ακούτε να αοφαλίζει στη θέση του.

Για να αφαιρέσετε το πακέτο μπαταριών από το εργαλείο

1. Πατήστε το κουμπί απασφάλισης μπαταρίας 15 και τραβήξτε σταθερά το πακέτο μπαταριών έξω από τη λαβή του εργαλείου.
2. Εισάγετε το πακέτο μπαταριών στον φορτιστή.

'Ενδειξη επιπέδου φόρτισης πακέτων μπαταριών (Εικ. Β)

Ορισμένα πακέτα μπαταριών DEWALT περιλαμβάνουν μια ένδειξη επιπέδου φόρτισης που αποτελείται από τρεις πράσινες λυχνίες LED οι οποίες υποδηλώνουν το επίπεδο φόρτισης που απομένει οτο πακέτο μπαταριών.

Για να ενεργοποιήσετε την ένδειξη επιπέδου φόρτισης, πατήστε και κρατήστε πατημένο το κουμπί ένδειξης επιπέδου φόρτισης 18. Θα ανάψει ένας συνδυασμός των τριών πράσινων λυχνιών LED που είναι ενδεικτικός του επιπέδου του φορτίου που απομένει. Όταν το επίπεδο φόρτισης στην μπαταρία είναι κάτω από το χρησιμοποιήσιμο όριο, η ένδειξη επιπέδου φόρτισης δεν θα ανάβει και η μπαταρία θα χρειαστεί να επαναφορτιστεί.

ΣΗΜΕΙΩΣΗ: Η ένδειξη επιπέδου φόρτισης αποτελεί απλά μια προσεγγιστική ένδειξη του επιπέδου φόρτισης που έχει απομείνει στο πακέτο μπαταριών. Δεν δείχνει τη λειτουργικότητα του εργαλείου και υπόκειται σε μεταβολές βάσει των εξαρτημάτων του προϊόντος, της θερμοκρασίας και της εφαρμογής του τελικού χρήστη.

Περιστροφικό άγκιστρο δοκαριών (Εικ. Ρ)

ΠΡΕΙΔΟΠΟΙΗΣΗ: Αφαιρέστε τα στοιχεία στερέωσης ενγειοτήρα πριν πραγματοποιήσετε οποιεοδήποτε ρυθμίσεις ή σέρβις στο εργαλείο. Σε αντίθετη περίπτωση υπάρχει κίνδυνος οσβαρού τραυματιομού.

ΠΡΟΣΟΧΗ: Όταν δεν χρησιμοποιείτε το εργαλείο, το θετείτε το στο πλάι του πάνω σε μια σταθερή επιφάνεια όπου δεν θα προκαλέσει κίνδυνο να σκοντάψει ή να πέσει κάποιος.

ΠΡΟΣΟΧΗ: Ορισμένα εργαλεία με μεγάλα πακέτα μπαταριών μπορούν να στέκονται όρθια πάνω στο πακέτο μπαταριών, αλλά μπορεί να πέσουν εύκολα αν σπρωχτούν.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τη έματισμού, μη χρησιμοποιείτε το άγκιστρο δοκαριών του εργαλείου για να αναρτάτε το εργαλείο από το

σώμα σας. ΜΗ χρησιμοποιείτε το άγκιστρο δοκαριών για πρόσδεση ή στερέωση του εργαλείου σε άτομο ή αντικείμενο κατά τη χρήση του. ΜΗΝ αναρτάτε το εργαλείο σε υπερυψωμένες θέσεις και μην αναρτάτε αντικείμενα από το άγκιστρο δοκαριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο τρολατιομού από πτώση του καρφωτικού πάνω σε χειριστές ή παρευρισκόμενους, να βεβαιώνεστε ότι υποστηρίζεται με ασφάλεια όταν χρησιμοποιείτε το άγκιστρο δοκαριών ή ότι έχει αποτεθεί σε ασφαλή και σταθερή θέση όταν δεν χρησιμοποιείται. Να βεβαιώνεστε ότι είναι κενή η περιοχή από κάτω, για να μειωθεί ο κίνδυνος να χτυπήσει κάποιος ή κάτι από κάτω, από πτώση είτε του ίδιου του εργαλείου είτε υλικών που αποκόπτονται.

To DCN930 kai to DCN950 διαθέτουν ένα εξυπηρετικό άγκιστρο δοκαριών 10 to οποίο επιτρέπει να to αναρτάτε μεταξύ χρήσεων πάνω σε κατάλληλη, σταθερή κατασκευή. To άγκιστρο δοκαριών δεν προορίζεται για πρόσδεοη ή στερέωση του εργαλείου σε άτομο ή αντικείμενο κατά τη χρήση του σε υπερυψωμένη θέση.

Άγκιστρο ζώνης (Εικ. D)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σφρού τραυματισμού, θέστε το κουμπί επιλογής εμπρός/όπισθεν στη θέση κλειδώματος ασφαλείας ή απενεργοποιήσετε το εργαλείο και αποσυνδέστε το πακέτο μπαταριών πριν πραγματοποιήσετε οποιεσδήποτε ρυθμίσεις ή πριν αφαιρέσετε/ τοποθετήσετε προσαρτήματα ή αξεσουάρ. Τυχόν αθέλητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο εφμρού τραυματισμού, χρησιμοποιείτε το άγκιστρο ζώνης του εργαλείου MONO για να αναρτάτε το εργαλείο από μια ζώνη εργασίας. ΜΗ χρησιμοποιείτε το άγκιστρο ζώνης για πρόσδεση ή στερέωση του εργαλείου σε άτομο ή αντικείμενο κατά τη χρήση του. ΜΗΝ αναρτάτε το εργαλείο σε υπερυψωμένες θέσεις και μην αναρτάτε αντικείμενα από το άγκιστρο ζώνης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σφρού τραυματισμού, να βεβαιώνεστε ότι είναι καλά στερεωμένη η βίδα που συγκρατεί το άγκιστρο ζώνης.

ΣΗΜάνΤικΟ: Όταν προσαρτάτε ή αντικαθιστάτε το άγκιστρο ζώνης, χρησιμοποιείτε μόνο την παρεχόμενη βίδα 13. Φροντίζετε να στερεώνετε τη βίδα με ασφάλεια.

1. Το άγκιστρο ζώνης μπορεί να προσαρτηθεί σε οποιαδήποτε από τις δύο πλευρές του εργαλείου με χρήση μόνο της παρεχόμενης βίδας 13, για ευκολία χρήσης από αριστερόχειρες ή δεξιόχειρες. Αν το άγκιστρο δεν είναι επιθυμητό μπορεί να αφαιρεθεί από το εργαλείο.
2. Για να μετακινήσετε το άγκιστρο ζώνης, αφαιρέστε τη βίδα που συγκρατεί στη θέση του το άγκιστρο ζώνης και κατόπιν συναρμολογήσε το πάλι στην αντίθετη πλευρά. Φροντίζετε να στερεώνετε τη βίδα με ασφάλεια.

Ανεφοδιασμός του εργαλείου (Εικ. Ε)

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Πάντα πραγματοποιείτε κλείδωμα προσταοίας στο εργαλείο και αποσυνδέετε το πακέτο μπαταριών, πριν την τοποθέτηση ή την αφαίρεση στοιχείων στερέωσης.

1. Επιλέξτε κατάλληλη δεσμίδα καρφιών. (Ανατρέξτε στην ενότητα Τεχνικά χαρακτηριστικά.) Η DEWALT συνιστά να χρησιμοποιείτε πάντα καρφιά πρώτης στερέωσης της DEWALT.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ που δεν δενται από την DEWALT δεν έχουν δοκιμαστεί με αυτό το προϊόν, η χρήση τέτοιου είδους αξεσουάρ με αυτό το εργαλείο θα μπορούσε να είναι επικίνδυνη. Για τη μείωση του κινδύνου τραυματισμού, πρέπει να χρησιμοποιείτε με το προϊόν μόνο τα αξεσουάρ που συνιστά DEWALT.

1. Εισάγετε τη δεσμίδα καρφιών στο άνοιγμα φόρτωσης στο πλάι του γεμιστήρα. Βεβαιωθείτε ότι τα στοιχεία στερέωσης κινούνται πάνω στα κεφάλια τους μέσα στο κανάλι καρφιών.
2. Σπρώξτε τον μοχλό παράκαμψης πάνω στην ασφάλιση προωθητήρα με φόρτιση ελατηρίου 8 και τραβήξτε τον προωθητήρα πάνω από τη δεσμίδα καρφιών.
3. Κλείστε τον γεμιστήρα ελευθερώνοντας τον μοχλό παράκαμψης και κατόπιν ελευθερώστε την ασφάλιση προωθητήρα με φόρτιση ελατηρίου 8. Προσεκτικά, αφήστε την ασφάλιση να κινηθεί εμπρός και να συμπλέξει τη δεσμίδα καρφιών.

Κλείδωμα προστασίας από λειτουργία εν κενώ

Το καρφωτικό είναι έξοπλισμένο με σύστημα κλειδώματος προστασίας από λειτουργία εν κενώ, το οποίο εμποδίζει την ενεργοποίηση του εργαλείου όταν ο γεμιστήρας είναι σχεδόν άδειος. Όταν μέσα στον γεμιστήρα απομένουν περίπου επτά έως εννέα καρφιά, ενεργοποιείται στο εργαλείο το σύστημα κλειδώματος προστασίας από λειτουργία εν κενώ. Ανατρέξτε στην ενότητα Ανεφοδιασμός του εργαλείου σχετικά με τη φόρτωση νέας δεσμίδας καρφιών.

ΣΗΜΕΙΩΣΗ: Αν ασκηθεί έντονη δύναμη στο εργαλείο, είναι εφικτή η παράκαμψη του κλειδώματος προστασίας. Αυτό προστατεύει το εργαλείο από ενδεχόμενη ζημιά σε περίπτωση που πέσει.

Ρύθμιση του βάθους καρφώματος (Εικ. Τ)

Το βάθος καρφώματος μπορεί να ρυθμιστεί με τον τροχό ρύθμισης βάθους.

1. Για ρηχότερο κάρφωμα, περιστρέψτε τον τροχό ρύθμισης βάθους 4 προς τα αριστερά, προς το εικονίδιο ρηχού καρφιού.
2. Για βαθύτερο κάρφωμα, περιοτρέψτε τον τροχό ρύθμισης βάθους 4 προς τα δεξιά, προς το εικονίδιο βαθύτερα καρφωμένου καρφιού.

Επιλογή του τρόπου λειτουργίας (Εικ. Α)

1. DCN930: Για να επιλέξετε λειτουργία διαδοχικής ενέργειας, μετακινήστε τον διακόπτη επιλογής τρόπου λειτουργίας 9 για να εμφανίσετε το εικονίδιο μονού καρφιού ↗.
2. DCN930: Για να επιλέξετε λειτουργία ενεργοποίησης με επαφή (γνωστή και σαν λειτουργία ενέργειας με κρούση), μετακινήστε τον διακόπτη επιλογής τρόπου λειτουργίας 9 για να εμφανιστεί το εικονίδιο τριών καρφιών .

ΣΗΜΕΙΩΣΗ: Η μέγιοτη ισχύς για το κάρφωμα καρφιών μεγάλου μήκους επιτυγχάνεται σε λειτουργία διαδοχικής ενέργειας. Για το λόγο αυτό, να περιορίζετε τη χρήση της λειτουργίας ενέργειας με κρούση όταν καρφώνετε καρφιά μεγάλου σχετικά μήκους.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΕΙΔΟΠΟΙΗΣΗ: Τηρείτε πάντοτε τις οδηγίες αυφαλείας και τους ισχύοντες κανονισμούς.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο

σεραρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/ αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν το εργαλείο έχει πρασμή υποψιάζεστε ότι έχει υποστεί ζημιά, πραγματοποιήστε έλεγχο της λειτουργίας του εργαλείου όπως περιγράφεται στις οδηγίες, στην ενότητα επιλογής τρόπου λειτουργίας. Αν το εργαλείο δεν λειτουργεί όπως περιγράφεται στις οδηγίες, σταματήστε να το χρησιμοποιείτε και παραδώστε το για σέρβις σε ένα εξουσιοδοτημένο κέντρο σέρβις DEWALT.

Σωστή τοποθέτηση των χεριών (Εικ. Α)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραφατιομού, ΠΑΝΤΑ χρησιμοποιείτε τη σωστή θέση των χεριών όπως δείχνει η εικόνα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σοβαρού τραφατισμού, ΠΑΝΤΑ κρατάτε σταθερά το εργαλείο σε αναμονή απότομης αντίδρασης.

Για τη σωστή τοποθέτηση των χεριών απαιτείται ένα χέρι στην κύρια λαβή 16 όπως δείχνει η Εικ. I.

Προετοιμασία του εργαλείου (Εικ. Α)

1. Αφαιρέστε το πακέτο μπαταριών 14 από το εργαλείο και βεβαιωθείτε ότι έχει συμπλεχτεί το κλείδωμα ασφαλείας του εργαλείου.
2. Αφαιρέστε όλα τα καρφιά από τον γεμιστήρα 7.
3. Ελέγξτε αν ο ενεργοποιητής επαφής 3 μπορεί να κινείται ελεύθερα.
4. Επανατοποθετήστε τα καρφιά στον γεμιστήρα.
5. Εισάγετε το πακέτο μπαταριών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιήσετε το εργαλείο αν ο επεργοποιητής επαφής ή ο πρωθητήρας καρφιών δεν μπορεί να κινηθεί ελεύθερα.

ΕΙΔΟΠΟΙΗΣΗ: ΠΟΤΕ μην ψεκάσετε ή εφαρμόσετε με οποιοδήποτε άλλο τρόπο λιπαντικά ή διαλύτες καθαρισμού στο εσωτερικό του εργαλείου. Αυτό μπορεί να επηρεάσει σημαντικά το χρόνο ζωής και την απόδοση του εργαλείου.

Στρώσιμο του εργαλείου

'Εχετε υπόψη σας ότι χρειάζεται μια περίοδος στρωσίματος αυτού του εργαλείου πριν τη χρήση του σε πλήρη ισχύ, λόγω εξαρτημάτων που χρειάζεται να συμπλεχτούν με ακρίβεια ή να "στρώσουν" μεταξύ τους. Ενδέχεται σε αυτή την περίοδο το εργαλείο να μην μπορεί να καρφώσει πάντα πλήρως τα καρφιά μεγάλου μήκους.

Ενεργοποίηση του εργαλείου (Εικ. G)

Μπορείτε να χρησιμοποιήσετε αυτό το εργαλείο με έναν από δύο τρόπους λειτουργίας:

Λειτουργία διαδοχικής ενέργειας

Η λειτουργία διαδοχικής ενέργειας χρησιμοποιείται για διακοπτόμενο κάρφωμα, όταν απαιτείται μεγάλη προσοχή και ακρίβεια κατά την τοποθέτηση. Επίσης προσφέρει τη μέγιστη μεταβίβαση ισχύος για κάρφωμα των πιο μεγάλου μήκους καρφιών.

1. Με τον διακόπτη επιλογής τρόπου λειτουργίας 9, επιλέξτε τη λειτουργία διαδοχικής ενέργειας / ή
2. Ελευθερώστε το κλείδωμα ασφαλείας σκανδάλης 2.
3. Πιέστε τον ενεργοποιητή επαφής 3 πάνω στην επιφάνεια εργασίας.
4. Πατήστε τη σκανδάλη 1 για να ενεργοποιήσετε το εργαλείο.
5. Απελευθερώστε την σκανδάλη και ανυψώστε το καρφωτικό από την επιφάνεια εργασίας.
6. Επαναλάβετε τα βήματα 3–5 για να καρφώσετε το επόμενο καρφί.

Λειτουργία Ενεργοποίησης με επαφή DCN930 Móvo

Η λειτουργία ενεργοποίησης με επαφή (γνωστή και ως λειτουργία ενέργειας με κρούση) χρησιμοποιείται για ταχύ κάρφωμα σε επίπεδες, στατικές επιφάνειες και τυπικά προσφέρει τη μεγαλύτερη αποτελεσματικότητα για εφαρμογές καρφώματος καρφιών μικρότερου μήκους.

1. Χρησιμοποιώντας τον διακόπτη επιλογής τρόπου λειτουργίας 9 επιλέξτε τη λειτουργία ενεργοποίησης με επαφή (λειτουργία ενέργειας με κρούση).
2. Ελευθερώστε το κλείδωμα ασφαλείας σκανδάλης 2
3. Για να καρφώσετε ένα μόνο καρφί, χρησιμοποιήστε το εργαλείο όπως περιγράφηκε για τη λειτουργία διαδοχικής ενέργειας;

a. Πιέστε τον ενεργοποιητή επαφής 3 πάνω στην επιφάνεια εργασίας.

b. Πατήστε τη σκανδάλη 1 για να ενεργοποιήσετε το εργαλείο. Με κάθε πάτημα της σκανδάλης με τον ενεργοποιητή επαφής πιεσμένο πάνω στην επιφάνεια εργασίας, θα καρφώνεται ένα καρφί.

1. Για να καρφώσετε περισσότερα από ένα καρφιά, πατήστε και κρατήστε πατημένη τη σκανδάλη 1, και κατόπιν πιέστε τον ενεργοποιητή επαφής 3 επανειλημμένα πάνω στην επιφάνεια εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην κρατάτε τη σκανδάλη προμένη όταν δεν είναι σε χρήση το εργαλείο. Όταν δεν χρησιμοποιείτε το εργαλείο, διατηρείτε την ασφάλεια σκανδάλης 2 στην κλειδωμένη θέση, για να εμποδίοετε αθέλητη ενεργοποίηση.

1. Όταν αλλάζετε τρόπο λειτουργίας, μεταξύ διαδοχικής ενέργειας και ενέργειας με κρούση, μπορεί να χρειαστεί να προσαρμόσετε το βάθος καρφώματος. Για οδηγίες ανατρέξτε στην ενότητα Ρύθμιση του βάθους καρφώματος.

Λειτουργία RapidCycle

DCN950 Móvo

Η λειτουργία Γρήγορου κύκλου είναι ιδανική για όταν ο χρήστης εκτοξεύει πολλά καρφιά διαδοχικά και χρειάζεται να κινείται πιο γρήγορα. Το εργαλείο εξακολουθεί να λειτουργεί πλήρως σε τρόπο λειτουργίας διαδοχικής ενέργειας, αλλά το εργαλείο ετοιμάζεται για το επόμενο καρφί αμέσως μετά την εκτόξευση, ώστε να ελαχιστοποιείται ο χρόνος αναμονή για ανάπτυξη της πλήρους ταχύτητας του μοτέρ.

1. Χρησιμοποιώντας τον διακόπτη επιλογής τρόπου λειτουργίας 9 επιλέξτε τη λειτουργία RapidCycle
2. Ελευθερώστε το κλείδωμα ασφαλείας σκανδάλης 2.
3. Για να καρφώσετε ένα μόνο καρφί, χρησιμοποιήστε το εργαλείο όπως περιγράφηκε στη λειτουργία διαδοχικής ενέργειας:

a. Πιέστε τον ενεργοποιητή επαφής 3 πάνω στο αντικείμενο εργασίας.

b. Πατήστε τη σκανδάλη 1 για να ενεργοποιήσετε το εργαλείο. (Θα ακούσετε το μοτέρ να αναπτύσσει ταχύτητα αφού έχει καρφωθεί το καρφί).

1. Για να καρφώσετε περισσότερα καρφιά, απλά επαναλάβετε τις ενέργειες των οδηγιών στο βήμα 3 πιο πάνω. Αν δεν εκτοξεύσετε ένα καρφί εντός δύο δευτερολέπτων από το προηγούμενο, τότε το μοτέρ θα επίβραδύνει ως την κατάσταση ηρεμίας.

Χρήστη της ασφάλειας σκανδάλης (Εικ. Α)

Κάθε καρφωτικό DEWALT είναι εξοπλισμένο με ασφάλεια σκανδάλης 2 η οποία όταν μετακινηθεί δεξιά όπως δείχνει η Εικ. Α, εμποδίζει το εργαλείο να καρφώνει, κλειδώνοντας τη σκανδάλη και προκαλώντας παράκαμψη της τροφοδοσίας ρεύματος προς το μοτέρ.

Όταν η ασφάλεια σκανδάλης έχει πιεστεί αριστερά, το εργαλείο θα είναι πλήρως λειτουργικό. Η ασφάλεια σκανδάλης πρέπει να είναι πάντα στην κλειδωμένη θέση όταν γίνονται οποιεοδήποτε ρυθμίσεις ή όταν το εργαλείο δεν είναι σε άμεση χρήση.

Μύτη αποφυγής σημαδιών (Εικ. Α)

Όταν χρησιμοποιείτε αυτό το εργαλείο σε υλικά που δεν θέλετε να σημαδευτούν, όπως ξύλινη επένδυση, χρησιμοποιείτε την πλαστική μύτη αποφυγής σημαδιών 13 πάνω στον ενεργοποιητή επαφής 3.

ΣΗΜΕΙΩΣΗ: Για μέγιστο βάθος καρφώματος, ειδικά σε μακριά καρφιά, θα πρέπει να αφαιρεθεί το κάλυμμα αποφυγής σημαδιών.

Ενδεικτική λυχνία LED (Εικ. G)

Το καρφωτικό σας εργαλείο είναι εξοπλιομένο με ενδεικτική λυχνία LED 5 για να σας ειδοποιεί σε περίπτωση ενσφήνωσης/εμπλοκής. Για περισσότερες οδηγίες ανατρέχετε και στην ενότητα Οδηγός αντιμετώπισης προβλημάτων.

ΠΡΟΒΛΗΜΑ ΕΝΣΦΗΝΩΣΗΣ/ΕΜΠΛΟΚΗΣΠεριστρέψτε το μοχλόαπελευθέρωσης εμπλοκής για νααποκαταστήσετε το πρόβλημα.Ανατρέξτε στην ενότηταΑπελευθέρωση εμπλοκής.

Απελευθέρωση εμπλοκής (Εικ. Α, Ζ)

Αν το καρφωτικό χρησιμοποιείται σε απαιτητική εφαρμογή όπου όλη η διαθέσιμη ενέργεια στο μοτέρ χρησιμοποιείται για το κάρφωμα ενός στοιχείου στερέωσης, το εργαλείο μπορεί να παρουσιάσει εμπλοκή. Η λάμα καρφώματος δεν ολοκλήρωσε τον κύκλο καρφώματος και η ενδεικτική λυχνία ενσφήνωσης/ εμπλοκής 5 θα αναβοσβήνει. Περιστρέψτε τον μοχλό απελευθέρωσης εμπλοκής 6 του εργαλείου και ο μηχανισμός θα απελευθερωθεί. Αν η λάμα καρφώματος δεν επιστρέφει αυτόματα στη βασική της θέση, προχωρήστε με τη διαδικασία στο τμήμα Αφαίρεση σφηνωμένου καρφιού. Αν η μονάδα εξακολουθεί να παρουσιάζει εμπλοκή, εξετάστε την επιλογή τρόπου λειτουργίας, το υλικό και το μήκος των στοιχείων στερέωσης για να βεβαιωθείτε ότι η εφαρμογή δεν είναι υπερβολικά απαιτητική.

Αν προκύπτει συνεχής εμπλοκή του εργαλείου, ελέγξτε πάλι την επιλογή ταχύτητας. Ανάλογα με την εφαρμογή, μπορεί να χρειαστεί διαφορετική ρύθμιση ταχύτητας.

Αφαίρεση ενός σφηνωμένου καρφιού (Εικ. Α, Ζ, Μ)

Αν σφηνώσει ένα καρφί στο εξάρτημα μύτης, θα αναβοσβήνει η ενδεικτική λυχνία ενσφήνωσης/εμπλοκής 5.

ΣΗΜΕΙΩΣΗ: Η ενοφήνωση θα μπορούσε να οφείλεται σε υπολείμματα που έχουν ουσωρευτεί στο κανάλι της μύτης. Ελέγξτε και απομακρύνετε αμέσως τυχόν υπολείμματα όπως αναφέρεται παρακάτω, αν προσέξετε οποιαδήποτε αλλαγή στην απόδοση του εργαλείου.

1. Αφαιρέστε το πακέτο μπαταριών από το εργαλείο και συμπλέξτε την ασφάλεια σκανδάλης 2.

2. Πατήστε τον μοχλό παράκαμψης καρφιού που βρίσκεται στην ασφάλιση πρωθητήρα 8 για να αφαιρέσετε τη δεσμίδα καρφιών από τον γεμιστήρα.

3. Χρησιμοποιώντας το παρεχόμενο κλειδί Άλεν 12 λασκάρετε τις δύο βίδες Άλεν 20 στο πάνω μέρος του γεμιστήρα.
4. Περιστρέψτε τον γεμιστήρα 7 προς τα εμπρός.
5. Αφαιρέστε το σφηνωμένο/λυγισμένο καρφί, χρησιμοποιώντας πένσα αν χρειαστεί. Καθαρίστε τυχόν υπολείμματα στο κανάλι καρφιών, αν χρειάζεται.
6. Αν η λάμα καρφώματος είναι στην κάτω θέση, περιοτρέψτε τον μοχλό απελευθέρωσης εμπλοκής 6 στο πάνω μέρος του καρφωτικού.

ΣΗΜΕΙΩΣΗ: Αν η λάμα καρφώματος δεν επανέρχεται μετά την περιστροφή του μοχλού απελευθέρωσης εμπλοκής, μπορεί να χρειαστεί χειροκίνητη επαναφορά της λάμας με ένα μακρύ κατοαβίδι.

1. Περιστρέψτε τον γεμιστήρα πάλι στη θέση του κάτω από τη μύτη του εργαλείου και σφίξτε τις βίδες Άλεν 20.
2. Τολοθετήστε πάλι το πακέτο μλαταριών.

ΣΗΜΕΙΩΣΗ: Το εργαλείο θα απενεργοποιηθεί αυτόματα και δεν θα ενεργοποιηθεί πάλι, αν πρώτα δεν αφαιρεθεί και εισαχθεί πάλι το πακέτο μπαταριών.

1. Τοποθετήστε πάλι καρφιά μέσα στον γεμιοτήρα (ανατρέξτε στην ενότητα Ανεφοδιασμός του εργαλείου).

2. Ελευθερώστε την ασφάλιση προωθητήρα 8.

3. Αποσυμπλέξτε την ασφάλεια σκανδάλης 2 όταν είστε έτοιμοι να συνεχίσετε το κάρφωμα.
4. Αν τα καρφιά σφηνώνουν συχνά στο εξάρτημα μύτης, δώστε το εργαλείο για σέρβις σε εξουσιοδοτημένο κέντρο σέρβις DEWALT.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον και ξυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ο φορτιστής και το πακέτο μπαταριών δεν επιδέχονται σέρβις.

Λίπανση

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον λίπανση.

ΕΙΔΟΠΟΙΗΣΗ: ΠΟΤΕ μην ψεκάσετε ή εφαρμόσετε με οποιοδήποτε άλλο τρόπο λιπαντικά ή διαλύτες καθαρισμού στο εσωτερικό του εργαλείου. Αυτό μπορεί να επηρεάσει σημαντικά το χρόνο ζωής και την απόδοση του εργαλείου.

Καθαρισμός

ΠΡΕΙΔΟΠΟΙΗΣΗ: Ηλεκτροπληξία και μηχανικός κινδυος. Αποσυνδέστε την ηλεκτρική συσκευή από την

πηγή ρεύματος πριν τον καθαρισμό της συσκευής.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για να εξασφαλίσετε την ασφαλή και αποσεστική λειτουργία της ηλεκτρικής συσκευής, πάντα διατηρείτε τη συσκευή και τα ανοίγματα αερισμού της σε καθαρή κατάσταση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιήσετε διαλύτες η ακλα σκληρά χημικά για τον καθαριομό μη μεταλλικών εξαρτημάτων του εργαλείου. Αυτά τα χημικά μπορεί να εξασθενήσουν τα υλικά που χρησιμοποιούνται σε αυτά τα εξαρτήματα. Χρησιμοποιείτε ένα πανί που έχετε υγράνει μόνο με νερό και ήπιο απορρυπαντικό. Ποτέ μην αφήσετε οποιοδήποτε υγρό να εισέλθει οτο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Μπορείτε να καθαρίζετε τα ανοίγματα αερισμού με μια στεγνή και μαλακή μη μεταλλική βούρτσα και/ή μια κατάλληλη ηλεκτρική συσκευή καθαρισμού με αναρρόφηση. Μη χρησιμοποιείτε νερό ή οποιοδήποτε καθαριοτικό διάλυμα. Φοράτε εγκεκριμένη προστασία ματιών και μια εγκεκριμένη μάσκα κατά της οκόνης.

Προαιρετικά αξεσουάρ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή τα αξεσουάρ, εκτός αυτών που προσφέρει η DEWALT, δεν έχουν δοκιμαστεί με αυτό το προϊόν, η χρήση τέτοιων αξεσουάρ με αυτό το εργαλείο θα μπορούσε να είναι επικίνδυνη. Για να μειώσετε τον κίνδυνο τραυματισμού, με αυτό το προϊόν πρέπει να χρησιμοποιούνται μόνο αξεσουάρ που συνιστά η DEWALT.

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα αξεσουάρ, συμβουλευτείτε το τοπικό σας κατάστημα.

Τα αξεσουάρ που αναφέρονται παρακάτω ενδέχεται να μην συμπεριλαμβάνονται στην παράδοση του δικού σας εργαλείου DCN930 ή DCN950 αλλά είναι διαθέσιμα για ξεχωριστή αγορά.

DCn930, DCn950

Γεμιστήρας με προέκταση, αρ. ανταλ.

DZN930

Αφαίρεση και αντικατάσταση του γεμιστήρα (Εικ. Α, Ι, Κ)

Τα εργαλεία DCN930 και DCN950 έχουν σχεδιαστεί με τρόπο που επιτρέπει την εύκολη αντικατάσταση του γεμιστήρα καρφιών.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για τη δική σας ασφάλεια, διαβάστε το εγχειρίδιο οδηγιών του εργαλείου πριν χρησιμοποιήσετε οποιοδήποτε αξεσουάρ. Η μη τήρηση των προειδοποιήσεων αυτών μπορεί να προκαλέσει σωματική βλάβη και σοβαρή ζημιά στο εργαλείο και στο αξεσουάρ.

1. Αφαιρέστε το πακέτο μπαταριών 14 από το εργαλείο και συμπλέξτε το κλείδωμα αοφαλείας σκανδάλης 2.
2. Χρησιμοποιώντας το παρεχόμενο κλειδί Άλεν 12, λασκάρετε τις δύο βίδες Άλεν 20 στο πάνω μέρος του γεμιστήρα 7 και τη βίδα Άλεν 21 στη βάση του εργαλείου.

3. Ανυψώστε τον γεμιστήρα 7 και απομακρύνετέ τον από το καρφωτικό.

4. Εγκαταστήστε τον γεμιστήρα πάλι στη θέση του κάτω από τη μύτη του εργαλείου και σφίξτε τις δύο βίδες Άλεν 20 στο πάνω μέρος του γεμιστήρα 7 και τη βίδα Άλεν 21 στη βάση του εργαλείου.

5. Επανατολοθετήστε το πακέτο μπαταριών 14.

ΣΗΜΕΙΩΣΗ: Το εργαλείο θα απενεργοποιηθεί αυτόματα και δεν θα ενεργοποιηθεί πάλι, αν πρώτα δεν αφαιρεθεί και εισαχθεί πάλι το πακέτο μπαταριών.

1. Τοποθετήστε πάλι καρφιά μέσα στον γεμιστήρα (ανατρέξτε στην ενότητα Ανεφοδιασμός του εργαλείου).
2. Σπρώξτε τον μοχλό παράκαμψης πάνω στην ασφάλιση προωθητήρα με φόρτιση ελατηρίου 8 και τραβήξτε τον προωθητήρα πάνω από τη δεσμίδα καρφιών.
3. Κλείστε τον γεμιστήρα ελευθερώνοντας τον μοχλό παράκαμψης και κατόπιν ελευθερώστε την ασφάλιοη πρωθητήρα με φόρτιοη ελατηρίου 8. Προσεκτικά, αφήστε την ασφάλιοη να κινηθεί εμπρός και να συμπλέξει τη δεομίδα καρφιών
4. Αποσυμπλέξτε το κλείδωμα ασφαλείας σκανδάλης 2 όταν είστε έτοιμοι να συνεχίσετε το κάρφωμα.
5. Αν τα καρφιά σφηνώνουν συχνά στο μπροστινό τμήμα, δώστε το εργαλείο για σέρβις σε εξουσιοδοτημένο κέντρο σέρβις DEWALT.

Κιτ αντικατάστασης ελατηρίων επαναφοράς (Εικ. L-Q)

Με την πάροδο του χρόνου, τα ελατήρια επαναφοράς της λάμας καρφώματος θα φθαρούν και τελικά θα χρειαστεί αντικατάσταση. Θα γίνει εμφανές ότι τα ελατήρια θα χρειαστούν αντικατάσταση όταν η λάμα καρφώματος δεν επιστρέφει στην αρχική της θέση μετά από κάθε κάρφωμα. Για να το επαληθεύσετε - ανοίξτε τον γεμιστήρα όπως περιγράφεται στην ενότητα Αφαίρεση σφηνωμένου καρφιού και αν τα ελατήρια έχουν φθαρεί θα μπορέσετε να μετακινήσετε το εξάρτημα καρφώματος προς τα εμπρός και πίσω στο κανάλι καρφιών με πολύ μικρή αντίσταση.

Το εργαλείο έχει σχεδιαστεί ώστε να μπορείτε εύκολα να αντικαταστήσετε τα ελατήρια επαναφοράς επί τόπου, σε λιγότερο από πέντε λεπτά, με χρήση του ειδικού αξεσουάρ της DEWALT.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη δική σας ασφάλεια, διαβάστε τα έμειρίδιο οδηγιών του εργαλείου πριν χρησιμοποιήσετε οποιοδήποτε αξεσουάρ. Η μη τήρηση των προειδοποιήσεων αυτών μπορεί να προκαλέσει σωματική βλάβη και σοβαρή ζημιά στο εργαλείο και στο αξεσουάρ. Όταν διενεργείτε σέρβις στο εργαλείο αυτό, χρησιμοποιείτε μόνο ανταλλακτικά πανομοιότυπα με το αρχικό εξάρτημα.

ΕΙΔΟΠΟΙΗΣΗ: Όλα τα μηχανικά μέρη του κιτ αντικατάστασης ελατηρίων επαναφοράς παρουσιάζονται για τη διευκόλυνοή σας και για να μπορεί να επιβεβαιωθεί ότι συμπεριλαμβάνονται στην παράδοση. Το κιτ περιέχει και μία συσκευασία κόλλας Loctite®* για χρήση οτο βήμα 11. Ανατρέξτε στην Εικ. P.

Για να αλλάξετε ελατήρια επαναφοράς που έχουν υποστεί βλάβη

ΣΗΜΕΙΩΣΗ: Τα ελατήρια θα πρέπει να αντικαθίστανται σε ζεύγη, με χρήση μόνο του σωτού κιτ αξεσουάρ της DEWALT για αντικατάσταση ελατηρίων.

1. Χρησιμοποιώντας μια μύτη T20 (δεν συμπεριλαμβάνεται), λασκάρετε και αφαιρέστε τις τέσσερις βίδες T20 22 περιμετρικά στο καπάκι άκρου 23. Αφαιρέστε το καπάκι άκρου 23 από τη μονάδα.
2. Χρησιμοποιώντας μια μύτη T25 (δεν συμπεριλαμβάνεται), λασκάρετε και αφαιρέστε τις τέσσερις βίδες T25 24 από την πίσω πλάκα 25.
3. Μετακινήστε το συγκρότημα καρφώματος 32 και το συγκρότημα συγκρατητήρα 26 μακριά και έξω από τη μονάδα.
4. Μετακινήστε το κλιπ ράγας ελατηρίου 27 προς το πλάι και έξω από τη ράγα ελατηρίου 28. Περιοτρέψτε και αφαιρέστε τον προφυλακτήρα ελατηρίου 29 και αφαιρέστε τη ροδέλα 30 και κατόπιν το ελατήριο επαναφοράς 31. Ανατρέξτε στην Εικ. Ο.
5. Αν αντικαθιστάτε το εξάρτημα καρφώματος 32, αφαιρέστε το εξάρτημα καρφώματος 32 από τη ράγα ελατηρίου 28.
6. Αντικαταστήστε το εξάρτημα καρφώματος 32, αν χρειάζεται. Προσέξτε τον σωστό προσανατολισμό.

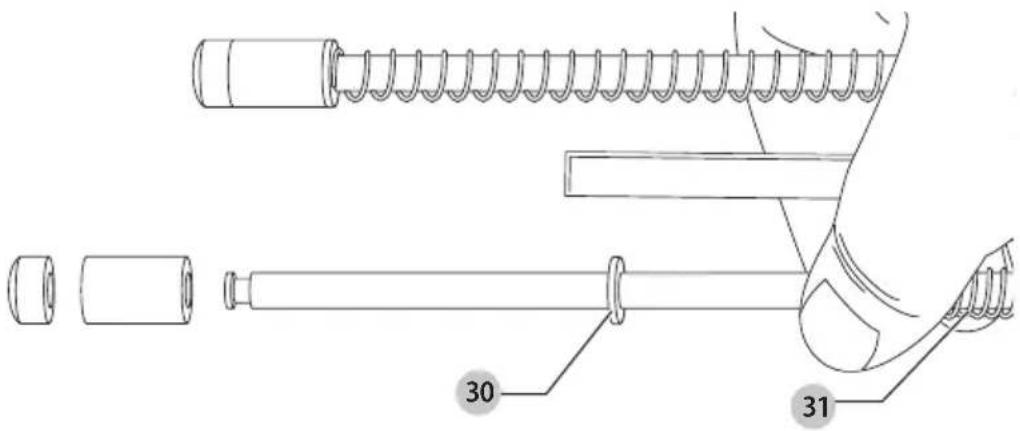

7. Τοποθετήστε τα νέα ελατήρια επαναφοράς 31 και τη ροδέλα 30. Ενώ κρατάτε το ελατήριο 31 και τη ροδέλα 30 πίω από το άκρο της ράγας ελατηρίου 28 περιοτρέψτε και τοποθετήστε τον καινούργιο προφυλακτήρα 29 έως ότου περάσει την αυλάκωση για το κλιπ ράγας ελατηρίου 27. Τοποθετήστε σταθερά το καινούργιο κλιπ ράγας ελατηρίου 27 στη ράγα και μετακινήστε τον προφυλακτήρα 29 προς τα πάνω στη ράγα έως ότου είναι σε επαφή με το κλιπ ράγας ελατηρίου 27. Επαναλάβετε αυτά τα βήματα για το δεύτερο ελατήριο.
8. Εγκαταστήστε πάλι μέσα στη μονάδα το συγκρότημα καρφώματος 32 και το συγκρότημα συγκρατητήρα 26.
9. Είναι σημαντικό να ελέγξετε την ευθυγράμμιση του εξαρτήματος καρφώματος 32 με το μοτέρ. Αυτό μπορεί να γίνει με τη σύνδεση μιας μπαταρίας και πιέζοντας και κατόπιν απελευθερώνοντας τη μύτη της μονάδας σε επαφή με έναν πάγκο ή μια σκληρή επιφάνεια. Έτσι το μοτέρ θα αρχίσει να περιστρέφεται.
10. Όταν το εξάρτημα καρφώματος έχει ευθυγραμμιστεί σωστά με τον σφόνδυλο, θα ακούσετε το μοτέρ να επιταχύνει ως την πλήρη ταχύτητά του και μετά να επιβραδύνει πάλι χωρίς να ακούγεται κάποιος ασυνήθιστος θόρυβος. Αν δεν έχουν ευθυγραμμιστεί σωστά το εξάρτημα καρφώματος και ο σφόνδυλος, ενδέχεται το μοτέρ είτε να μην μπορεί να λειτουργήσει είτε να επιβραδύνεται πολύ γρηγορότερα από το κανονικό και αυτό να συνοδεύεται από δυνατό θόρυβο απόξεσης. Σε περίπτωση λανθασμένης ευθυγράμμισης, αφαιρέστε και αντικαταστήστε το συγκρότημα και πραγματοποιήστε νέο έλεγχο.
11. Όταν το εξάρτημα καρφώματος και ο σφόνδυλος έχουν ευθυγραμμιστεί, εγκαταστήστε την πίσω πλάκα 25 στη μονάδα και ελέγξτε τον προσανατολισμό με το συγκρότημα καρφώματος 32. Βεβαιωθείτε ότι το μπροστινό μέρος του συγκρατητήρα 26 έχει εδράσει σε πλήρη επαφή με το πλαίσιο. Αν δεν έχει, προσπαθήστε να σπρώξετε προς τα κάτω τη μύτη του εξαρτήματος καρφώματος 32. Κατόπιν περάστε με Loctite® το σπείρωμα των δύο βιδών T25 24, βιδώστε της μέσα από την πίσω πλάκα 25 χρησιμοποιώντας μια μύτη T25 και σφίξτε τις καλά. Ανατρέξτε στην Εικ. Ο.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Πάντα να ελέγχετε τη μονάδα εισφοντας μικρού μήκους καρφιά σε μαλακό ξύλο, για να βεβαιθείτε ότι το εργαλείο λειτουργεί κανονικά. Αν το εργαλείο δεν λειτουργεί κανονικά, απευθυνθείτε αμέσως σε ένα αναγνωριομένο κέντρο σέρβις DEWALT.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΤΟ ΠΕΡΙΕΧΟΜΕΝΟ ΑΠΟ ΤΟ ΦΑΚΕΛΑΚΙ ΤΟ ΙΟΣΤΙΤΕ ® ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΕΡΕΘΙΣΜΟ

ΣΕ ΜΑΤΙΑ, ΔΕΡΜΑ ΚΑΙ ΑΝΑΠΝΕΥΣΤΙΚΟ ΣΥΣΤΗΜΑ. ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΟΛΟ ΤΟ ΠΕΡΙΕΧΟΜΕΝΟ ΜΕΤΑ ΤΟ ΑΝΟΙΓΜΑ. Μην αναπνέετε τις αναθυμιάσεις. Να μην έρθει σε επαφή με τα μάτια ή το δέρμα ή τα ρούχα. Να χρησιμοποιείται μόνο σε καλά αεριζόμενο χώρο. Κρατάτε το μακριά από παιδιά.

ΠΡΩΤΕΣ ΒΗΘΕΙΕΣ: Περιέχει διμεθακρυλική πολυγλυκόλη, ελαϊκή πολυγλυκόλη, προπιλενογλυκόλη, διοξείδιο του τιτανίου και υδροϋπεροξείδιο του κουμενίου. Σε περίπτωση κατάποσης, καλέστε άμεσα το Κέντρο Δηλητηριάσεων ή γιατρό. Μην προκαλέσετε εμετό. Σε περίπτωση εισπνοής μετακινήστε το άτομο στον καθαρό αέρα. Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε με νερό για 15 λεπτά. Αποκτήστε ιατρική φροντίδα. Σε περίπτωση επαφής με το δέρμα, ξεπλύνετε καλά με νερό. Σε περίπτωση επαφής με τα ρούχα, αφαιρέστε τα ρούχα.

*To Loctite® αποτελεί οήμα κατατεθέν της Henkel Corp.

1. Αντικαταστήστε το καπάκι άκρου 23 και εγκαταστήστε τις τέσσερις βίδες T20 22 χρησιμοποιώντας μια μύτη T20.
2. Δοκιμάστε τη λειτουργία της μονάδας καρφώνοντας μερικά καρφιά σε ένα άχρηστο κομμάτι ξύλου.

Προστασία του περιβάλλοντος

Ξεχωριστή περισυλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κανονικά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες είναι διαθέσιμες στο www.2helpU.com.

Επαναφορτιζόμενο πακέτο μπαταριών

Αυτό το πακέτο μπαταριών μακράς διάρκειας ζωής πρέπει να επαναφορτίζεται όταν δεν είναι σε θέση να παράγει επαρκή ιοχύ σε εργασίες που γινόντουσαν εύκολα πιο πριν. Στο τέλος της ωφέλιμης ζωής του προϊόντος, απορρίψτε το λαμβάνοντας κατάλληλα μέτρα προστασίας του περιβάλλοντός μας:

• Εξαντλήστε το πακέτο μπαταριών με λειτουργία του εργαλείου και κατόπιν αφαιρέστε το πακέτο μπαταριών από το εργαλείο.
  • Τα στοιχεία μπαταριών ιόντων λίθίου είναι ανακυκλώσιμα. Παραδώστε τα στο κατάστημα αγοράς ή σε τοπικό σταθμό ανακύκλωσης. Τα συλλεγόμενα πακέτα μπαταριών θα ανακυκλώνονται ή θα απορρίπτονται με ωωτό τρόπο.

ΟΔΗΓΟΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΟλλά ΣΥνΗΘιΣΜΕνά ΠΡΟΒΛΗΜάΤά ΜΠΟΡΟΥν νά ΕΠιλΥΘΟΥν ΕΥκΟλά ΜΕ ΧΡΗΣΗ ΤΟΥ ΠάΡάκάΤΩ Πινάκά.

Για πιο σοβαρά ή πιο επίμονα προβλήματα, απευθυνθείτε στο πλησιέστερο συνεργείο επισκευών DEWALT, ή απευθυνθείτε στο τοπικό σας γραφείο DEWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο οοβαρού τραυματιομού, ΠΑΝΤΑ ασφαλίζετε το εργαλείο σε κατάσταση σε γροποίησης και αποσυνδέετε το πακέτο μπαταριών από το εργαλείο πριν από οποιαδήποτε επισκευή.

ΣΥΜΠΤΩΜά άιΤιά άΠΟκατάΣΤάΣΗ
Το μοτέρ δεν λειτουργείμε τη οκανδάληπατημένη	Κλείδωμα σκανδάλης στην κλειδωμένηθέση
	Το εργαλείο παρουσιάζει εμπλοκή πουεμποδίζει το μοτέρ να περιστραφεί
	Το εργαλείο είναι σε λειτουργιά διαδοχικήςενεργοποίησης
	Χρειάζεται επαναφορά στο εσωτερικόηλεκτρονικό σύστημα του εργαλείου
	Το μοτέρ σταματά να λειτουργεί μετά απόέξι δευτερόλεπτα
	Οι ακροδέκτες είναι λερωμένοι ή έχουνυποστεί ζημιά
	Το εσωτερικό ηλεκτρονικό σύστημα έχειυποστεί ζημιά
	Ζημιά στη σκανδάλη Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευώνDEWALT.
	Η μπαταρία έχει υψηλή θερμοκρασία Αφήστε την μπαταρία να κρυώσει ή αντικαταστήστε την μεένα κρύο πακέτο μπαταρίας.
	Το εργαλείο έχει υψηλή θερμοκρασία Αφήστε το εργαλείο να κρυώσει πριν συνεχίσετε τη χρήσητου.
Το μοτέρ δεν λειτουργείμε τον ενεργοποιητήεπαφής πατημένο	Κλείδωμα σκανδάλης στην κλειδωμένηθέση
	Συμπλεγμένο κλείδωμα προστασίας απόλειτουργία εν κενώ, που εμποδίζει τηνπλήρη κίνηση του ενεργοποιητή επαφής
	Το εργαλείο παρουσιάζει εμπλοκή πουεμποδίζει το μοτέρ να περιστραφεί
	Λυγισμένος ενεργοποιητής επαφής Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευώνDEWALT.
	Το μοτέρ σταματά να λειτουργεί μετά από5 δευτερόλεπτα
	Οι ακροδέκτες είναι λερωμένοι ή έχουνυποστεί ζημιά
	Το εσωτερικό ηλεκτρονικό σύστημα έχεiυποστεί ζημιά
	Ζημιά στη σκανδάλη Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευώνDEWALT.
	Η μπαταρία έχει ΅ψηλή θερμοκρασία Αφήστε την μπαταρία να κρυώσει ή αντικαταστήστε την μεένα κρύο πακέτο μπαταρίας.
	Το εργαλ είο έχει ΅ψηλή θερμοκρασία Αφήστε το εργαλείο να κρυώσει πριν συνεχίσετε τη χρήσητου.

ΣΥΜΠΤΩΜά άιΤιά άΠΟκατάΣΤάΣΗ
Το εργαλείο δεν καρφώνει (το μοτέρ λειτουργεί αλλά δεν βάλλει καρφιά)	Συμπλεγμένο κλείδωμα προστασίας από λειτουργία εν κενώ, που εμποδίζει την πλήρη κίνηση του ενεργοποιητή επαφής	Φορτώστε καρφιά στον γεμιστήρα.
	Χαμηλή φόρτιση μπαταρίας ή ζημιά στη μπαταρία	Ελέγξτε το επίπεδο φόρτισης, αν το πακέτο μπαταριών δείχνει την κατάσταση φόρτισης. Φορτίστε ή αντικαταστήστε το πακέτο μπαταριών αν χρειάζεται.
	Σφηνωμένο καρφί/λάμα καρφώματος δεν επανήλθε στη βαοική της θέση	Αφαιρέστε την μπαταρία, αφαιρέστε το οφηνωμένο καρφί, κινήστε το μοχλό απελευθέρωσης εμπλοκής, (κινήστε τη λάμα καρφώματος χειροκίνητα πάνω αν χρειαστεί) και τοποθετήστε πάλι το πακέτο μπαταριών.
	Ζημιά στο συγκρότημα καρφώματος/ επαναφοράς	Αντικαταστήστε το συγκρότημα καρφώματος/επαναφοράς. Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
	Σφηνωμένος εσωτερικός μηχανισμός Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
	Το εσωτερικό ηλεκτρονικό σύστημα έχει υποστεί ζημιά	Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
Το μοτέρ ξεκινά αλλά κάνει πολύ θόρυβο	Σφηνωμένο καρφί και η λάμα καρφώματος έχει κολλήσει στην κάτω θέση	Χρησιμοποιήστε το μοχλό απελευθέρωσης εμπλοκής, αφαιρέστε τυχόν καρφιά που έχουν σφηνώσει και επαναφέρετε χειροκίνητα τη λάμα καρφώματος αν χρειάζεται.
	Ζημιά στο συγκρότημα καρφώματος/ επαναφοράς	Αντικαταστήστε το συγκρότημα καρφώματος/επαναφοράς. Απευθωνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
Η λάμα καρφώματος εξακολουθεί να κολλά στην κάτω θέση	Σφηνωμένο καρφί και η λάμα καρφώματος έχει κολλήσει στην κάτω θέση	Χρησιμοποιήστε το μοχλό απελευθέρωσης εμπλοкής, αφαιρέστε τυχόν καρφιά που έχουν σφηνώσει και επαναφέρετε χειροκίνητα τη λάμα καρφώματος αν χρειάζεται.
	Ζημιá στο συγκρότημα καρφώματος ή στα ελατήρια επαναφοράς.	Αντικαταστήστε με χρήση του κατάλληλου αξεσουάρ DEWALT για συγκρότημα καρφώματος ή ελατήρια. Συμβουλευτείτε ένα εξουσιοδοτημένο κέντρο επισκευών DEWALT για περισσότερες πληροφορίες.
	Υλικό και μήκος καρφιών Αν η μονάδα εξακολουθεί να παρουσιάζει εμπλοκές (αναγκάζοντάς σας να περιστρέφετε το μοχλό απελευθέρωσης εμπλοκής), επιλέξτε το κατάλληλου ολικό και μήκος καρφιών που δεν κάνουν την εφαρμογή υπερβολικά απαιτητική.
	Υπολείμματα στο εξάρτημα μύτης Καθαρίστε την περιοχή της μύτης και παρατηρήστε προσεκτικά για μικρά κομματάκια σπασμένων καρφιών που έχουν κολλήσει στη ράγα.
	Το εργαλείο δεν έχει στρώσει ακόμα Τα νέα	εργαλεία μπορεί να χρειαστεί να καρφώσουν πρώτα 500–1000 καρφιά για να συμπλέκονται με ακρίβεια και να "στρώσουν" τα εξαρτήματά τους μεταξύ τους. Στη διάρκεια αυτής της περιόδου να καρφώνετε μικρότερα σε μήκος καρφιά αν αντιμετωπίζετε δυσκολίες να καρφώσετε τα καρφιά ως το τέρμα.
ΣΥΜΠΤΩΜά άιΤιά άΠΟκάΤάΣΤάΣΗ
Το εργαλείο λειτουργεί αλλά δεν καρφώνει πλήρως τα στοιχεία στερέωσης	Το βάθος έχει ρυθμιστεί σε πολύ μικρή τιμή	Περιστρέψτε το ρυθμιστή βάθους σε ρύθμιση μεγαλύτερου βάθους.
	Το εργαλείο δεν έχει πιεστεί σταθερά πάνω στο αντικείμενο εργασίας	Χρησιμοποιήστε επαρκή δύναμη στο εργαλείο σταθεροποιώντας το σφιχτά πάνω στο αντικείμενο εργασίας. Ανατρέξτε στο εγχειρίδιο οδηγιών.
	Έχει επιλεγεί λειτουργία ενέργειας με κρούση με χρήση καρφιών μεγάλου μήκους (DCN692 μόνο)	Επιλέξτε τη λειτουργία διαδοχικής ενέργειας.
	Υλικό και μήκος καρφιών Αν η μονάδα εξακολουθεί να παρουσιάζει εμπλοκές (αναγκάζοντάς σας να περιστρέφετε το μοχλό απελευθέρωσης εμπλοκής), επιλέξτε το κατάλληλο υλικό και μήκος καρφιών που δεν κάνουν την εφαρμογή υπερβολικά απαιτητική.
	Ζημιά ή φθορά στη μύτη της λάμας καρφώματος	Αντικαταστήστε το συγκρότημα καρφώματος/επαναφοράς. Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
	Το εργαλείο χρησιμοποιείται με μύτη αποφυγής σημαδιών	Αφαιρέστε τη μύτη αποφυγής σημαδιών.
	Ζημιά στο μηχανισμό εκβολής των καρφιών	Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
	Το εργαλείο δεν έχει στρώσει ακόμα Τα νέα	εργαλεία μπορεί να χρειαστεί να καρφώσουν πρώτα 500–1000 καρφιά για να συμπλέκονται με ακρίβεια και να "στρώσουν" τα εξαρτήματά τους μεταξύ τους. Στη διάρκεια αυτής της περιόδου να καρφώνετε μικρότερα σε μήκος καρφιά αν αντιμετωπίζετε δυσκολίες να καρφώσετε τα καρφιά ως το τέρμα.
Το εργαλείο λειτουργεί, αλλά δεν καρφώνεται καρφί	Δεν υπάρχουν καρφιά στον γεμιστήρα Φορτώστε καρφιά στον γεμιστήρα.
	Λανθασμένο μέγεθος ή γωνία καρφιών Χρησιμοποιείτε μόνο τα συνιστώμενα καρφιά. Ανατρέξτε στην ενότητα Τεχνικά χαρακτηριστικά.
	Υπολείμματα στο εξάρτημα μύτης Καθαρίστε την περιοχή της μύτης και παρατηρήστε προσεκτικά για μικρά κομματάκια σπασμένων καρφιών που έχουν κολλήσει στη ράγα.
	Υπολείμματα στον γεμιστήρα Καθαρίστε τον γεμιστήρα.
	Φθαρμένος γεμιστήρας Αντικαταστήστε τον γεμιστήρα. Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
	Ζημιά ή φθορά στη λάμα καρφώματος Αντικαταστήστε τη λάμα καρφώματος. Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
	Ζημιά ελατηρίου πρωθητήρα Αντικαταστήστε το ελατήριο, απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.

ΕλλΗνικά

ΣΥΜΠΤΩΜά άιΤιά άΠΟκάΤάΣΤάΣΗ
Σφηνωμένο καρφί Λανθασμένο μέγεθος ή γωνία καρφιών Χρησιμοποιείτε μόνο τα συνιστώμενα καρφιά. Ανατρέξτε στην ενότητα T χαρακτηριστικά.
Ο κοχλίες του γεμιστήρα δεν έχουν σφιχτεί μετά από προηγούμενο καθαρισμό/έλεγχο για σφήνωμα	Βεβαιωθείτε να σφίξετε τις βίδες Άλεν του γεμιστήρα με το παρεχόμενο κλειδί.
Ζημιά ή φθορά στη λάμα καρφώματος Αντικαταστήστε τη λάμα καρφώματος. Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
Υλικό και μήκος καρφιών Αν η μονάδα εξακολουθεί να παρουσιάζει εμπλοκές (αναγκάζοντάς σας να περιστρέφετε το μοχλό απελευθέρωσης εμπλοκής), επιλέξτε το κατάλληλο υλικό και μήκος καρφιών που δεν κάνουν την εφαρμογή υπερβολικά απαιτητική.
Υπολείμματα στο εξάρτημα μύτης Καθαρίστε την περιοχή της μύτης και παρατηρήστε προσεκτικά για μικρά κομματάκια σπασμένων καρφιών που έχουν κολλήσει στη ράγα.
Φθαρμένος γεμιστήρας Αντικαταστήστε τον γεμιστήρα. Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
Ζημιά ελατηρίου προωθητήρα Αντικαταστήστε το ελατήριο. Απευθυνθείτε σε εξουσιοδοτημένο κέντρο επισκευών DEWALT.
Το κλείδωμα προστασίας από λειτουργία εν κενώ ενεργοποιείται όταν έχουν μείνει μόνο 7-9 καρφιά στον γεμιστήρα και ο χρήστης ασκεί υπερβολική δύναμη στον ενεργοποιητή επαφής, παρακάμπτοντας το κλείδωμα προστασίας	Για να απενεργοποιήσετε το κλείδωμα προστασίας από λειτουργία εν κενώ, απλά προσθέστε περισσότερα καρφιά στον γεμιστήρα.
Το εργαλείο δεν έχει στρώσει ακόμα Τα νέα	εργαλεία μπορεί να χρειαστεί να καρφώσουν πρώτα 500–1000 καρφιά για να συμπλέκονται με ακρίβεια και να "στρώσουν" τα εξαρτήματά τους μεταξύ τους. Στη διάρκεια αυτής της περιόδου να καρφώνετε μικρότερα σε μήκος καρφιά αν αντιμετωπίζετε δυσκολίες να καρφώσετε τα καρφιά ως το τέρμα.

Belgique etLuxembourg België en Luxemburg	DEWALT - Belgium BYBAEgjde Waischaertsstraat 162800 Mechelen	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark D	EWALT (Stanley Black&Decker AS)Roskilidevej 222620 Alberislund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland D	EWALTRichard-Klinger-Str. 1165510 Idstein	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς D	EWALT (Ελλάς) A.E.ΕΔΡΑ-ΓΡΑΘΕΙΑ - Στρόβυνος 7& A. Βουλιαγμένης Γιφαδα 166 74, ΑθήναSERVICE : Ημκρος Τόπος 2 (Χάν Αδάμ) – 193 00 Ασπρόπυργος	Tης: 00302108981616Φας: 00302108983570	[e-mail]
España D	EWALT Ibérica, S.C.A.Parc de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France D	EWALT (Stanley Black & Decker France SAS)62 Chemin de la Bruyère69570 Dardilly, France	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	EWALTIn der Luberzen 428902 Urdorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland D	EWALTBuilding 4500, Kinsale RoadCork Airport Business ParkCork, Ireland	Tel: [phone]Fax: [phone]	[e-mail]
Italia D	EWALTvia Energypark 620871 Vimercate (WB), IT	Tel: [phone]Fax: [phone]	www.dewalt.it
Nederlands D	EWALTNetherlands BV Postbus 83,6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge D	EWALTPostboks 46130405 Oslo, Norge	Tel: [phone]Fax: [phone]	[e-mail]
Österreich D	EWALTWerkzeug Vertriebsges m.b.HÖberlaaerstrasse 248, A-1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 614	[e-mail]
Portugal	DEWALTEd. D Dinis, Quina da FonteRua dos Malhoes 2 2A 2o Esq.Óeiras e S. Juliao da Barra, paço de Arcos e Caxias2770 071 Paço de Arcos	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	DEWALTPL4700521 Helsinki, Suomi	Puh: 010 400 4333Faks: 0800 411 340	www.dewalt.fia [e-mail]
Sverige	DEWALTBOX 9443122 MölndalSverige	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	DEWALT Turkey Alet Üretim Tic. Ltd.Şü.Içerenköy Mahallesi Umut Sokak No: 10-12 / 82-83-84 Kat: 19Atagehir-Istanbul, Türkiye	Tel: [phone]Faks: [phone]	[e-mail]
United Kingdom	DEWALT, Meadowfield AvenueSpennymoor, DL16 6YJ, England	Tel: [phone]Fax: [phone]	[e-mail]
Australia / New Zealand	DEWALT810 Whitehorse Road Box HillVIC 3128 Australia	Tel: Aust 1800 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DEWALTP.O. Box - 17164,Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
