ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WX425 WORX

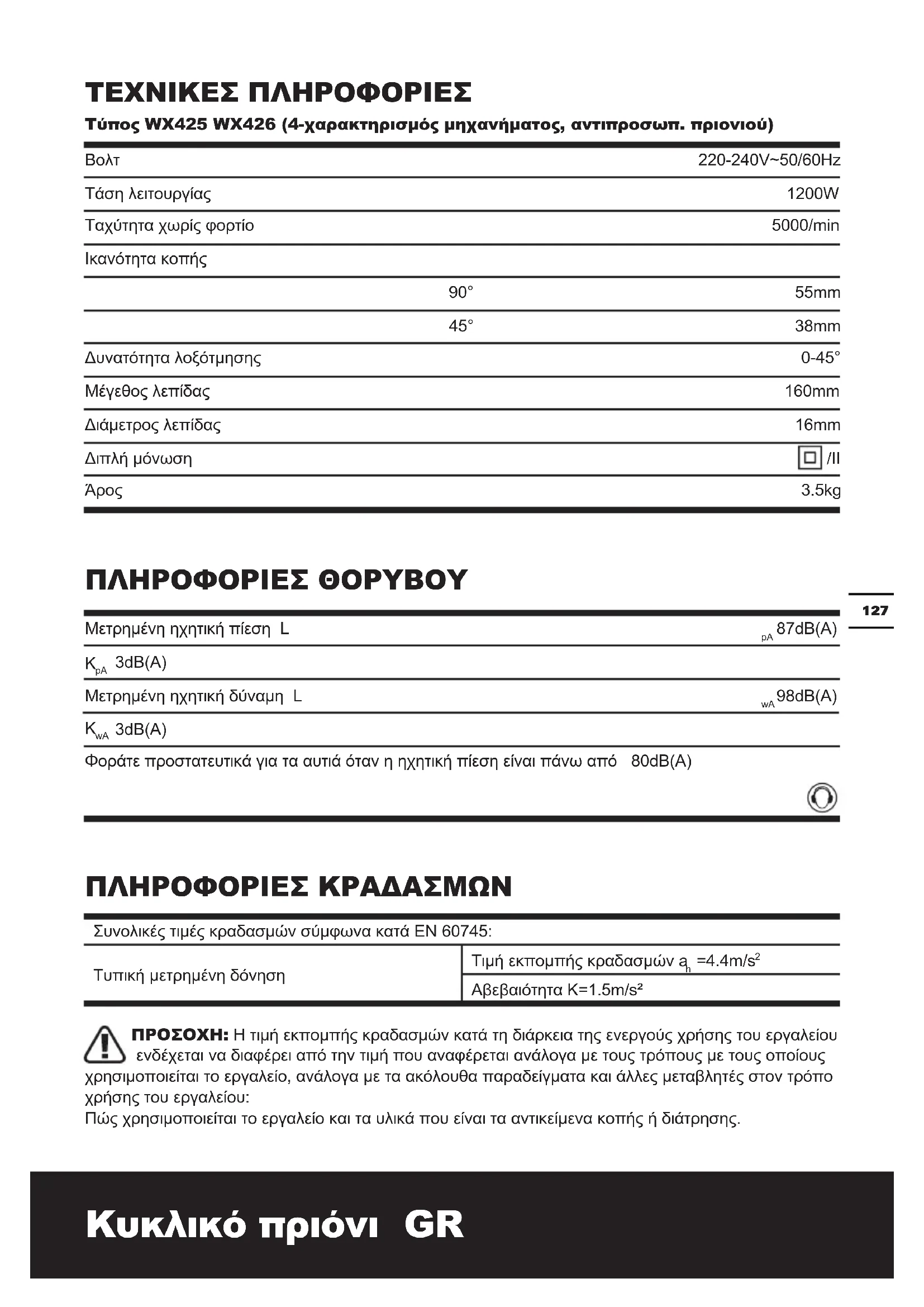

ΤΕΧΝΙΚΕΣ ΠΛΉΡΟΦΟΡΙΕΣ Τύπος WX425 WX426 (4-χαρακτηρισμός μηχανήματος, αντιπροσωπ. πριονιού) ΠΛΉΡΟΦΟΡΙΕΣ ΘΟΡΎΒΟΎ Μετρημένη ηχητική πίεση L

3dB(A) Μετρημένη ηχητική δύναμη L

3dB(A) Φοράτε προστατευτικά για τα αυτιά όταν η ηχητική πίεση είναι πάνω από 80dB(A) ΠΛΉΡΟΦΟΡΙΕΣ ΚΡΑΔΑΣΜΩΝ Συνολικές τιμές κραδασμών σύμφωνα κατά EN 60745: Τυπική μετρημένη δόνηση Τιμή εκπομπής κραδασμών a

Αβεβαιότητα K=1.5m/s² ΠΡΟΣΟΧΉ: Η τιμή εκπομπής κραδασμών κατά τη διάρκεια της ενεργούς χρήσης του εργαλείου ενδέχεται να διαφέρει από την τιμή που αναφέρεται ανάλογα με τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο, ανάλογα με τα ακόλουθα παραδείγματα και άλλες μεταβλητές στον τρόπο χρήσης του εργαλείου: Πώς χρησιμοποιείται το εργαλείο και τα υλικά που είναι τα αντικείμενα κοπής ή διάτρησης.

Τάση λειτουργίας Ταχύτητα χωρίς φορτίο Ικανότητα κοπής 90° 45° Δυνατότητα λοξότμησης Μέγεθος λεπίδας Διάμετρος λεπίδας Διπλή μόνωση

Αν το εργαλείο βρίσκεται σε καλή κατάσταση και συντηρείται σωστά Αν χρησιμοποιείται το κατάλληλο εξάρτημα για το εργαλείο και αν είναι αιχμηρό και σε καλή κατάσταση. Πόσο σφικτή είναι η λαβή στο χερούλι και αν χρησιμοποιούνται αξεσουάρ κατά των κραδασμών. Αν χρησιμοποιείται το εργαλείο όπως έχει προδιαγραφεί από το σχεδιασμό του και τις παρούσες

Το εργαλείο αυτό ενδέχεται να προκαλέσει σύνδρομο κραδασμού χεριού-βραχίονα εάν η χρήση του δεν ελέγχεται σωστά. ΠΡΟΣΟΧΉ: Για να υπάρχει ακρίβεια, η εκτίμηση του επιπέδου έκθεσης σε πραγματικές συνθήκες χρήσης πρέπει να λάβει επίσης υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τις φορές που το εργαλείο απενεργοποιείται καθώς και όταν λειτουργεί σε κενό αλλά δεν κάνει πραγματικά την εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης μέσα στη συνολική περίοδο λειτουργίας. Βοήθεια στην ελαχιστοποίηση του κινδύνου έκθεσης σε κραδασμούς. Να χρησιμοποιείτε ΠΑΝΤΑ αιχμηρά κοπίδια, τρυπάνια και λεπίδες. Να συντηρείτε το εργαλείο σύμφωνα με τις παρούσες οδηγίες και να το διατηρείτε καλά γρασαρισμένο (εκεί που ισχύει). Εάν το εργαλείο πρόκειται να χρησιμοποιείται τακτικά τότε επενδύστε σε αξεσουάρ κατά των

Να αποφεύγετε τη χρήση εργαλείων σε θερμοκρασίες 10

C ή χαμηλότερες. Σχεδιάστε το πρόγραμμα της εργασίας σας έτσι ώστε να διαμοιράσετε τη χρήση εργαλείων υψηλών κραδασμών μέσα σε μερικές μέρες.

Δισκοσ 1 Παραλληλος Οδηγος 1 Προσαρμογέας Ήλ. Σκούπας (32mm&35mm) 2 Γαλλικό κλειδί 1 Προτείνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Επιλέξτε τον βαθμό ποιότητας σύμφωνα με την δουλειά που σκοπεύετε να κάνετε. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει.Κυκλικό πριόνι GR

ΕΞΤΡΑ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΔΙΣΚΟΠΡΙΟΝΟ ΧΕΙΡΟΣ

1. Να φοράτε πάντα μία μάσκα προστασίας

από τη σκόνη, προστατευτικά ακοής και προστατευτικά ματιών.

2. Να χρησιμοποιείτε μόνο λεπίδες πριονιού που

συνιστώνται στις προδιαγραφές.

3. Να φοράτε πάντα γάντια όταν χειρίζεστε τις

λεπίδες του πριονιού και τραχιά υλικά. Οι λεπίδες πριονιού θα πρέπει να Μεταφέρονται σε θήκη όπου αυτό είναι δυνατό.

4. Ξεδιπλώστε πλήρως την επέκταση του

τυμπάνου καλωδίου για να αποφύγετε την πιθανή υπερθέρμανση.

5. Όταν χρειάζεται ένα καλώδιο επέκτασης θα

πρέπει να διασφαλίσετε πως έχει τη σωστή ονομαστική τιμή ρεύματος για το εργαλείο σας και πως είναι ασφαλές ηλεκτρικά.

6. Βεβαιωθείτε πως η τάση παροχής είναι η

ίδια με εκείνη που αναφέρεται στην ετικέτα ονομαστικών τιμών.

7. Το κυκλικό πριόνι σας είναι ένα εργαλείο

χειρός, μην σφίγγετε το κυκλικό πριόνι σας.

8. Πριν να κόψετε, ελέγξτε πως η γραμμή κοπής

δεν έχει καρφιά, βίδες, κτλ.

9. Μην κόβετε μικρά κομμάτια εργασίας

με ένα κυκλικό πριόνι. Αν είναι δυνατόν, χρησιμοποιήστε μία σέγα.

10. Να κόβετε μόνο με την κατεύθυνση της

λεπίδας προς τα κάτω, ποτέ προς τα πάνω ή προς το πλάι.

11. Μη χρησιμοποιείτε τη λεπίδα εκτός αν η

ονομαστική τιμή της λεπίδας ξεπερνάει την ταχύτητα του πριονιού χωρίς φορτίο.

12. Μην αφαιρείτε ποτέ το σύστημα προστασίας.

Μη χρησιμοποιείτε ποτέ το πριόνια αν το σύστημα προστασίας δε λειτουργεί σωστά. Μη κλειδώνετε ποτέ τη μετακινούμενη προστασία. Η προστασία πρέπει να μπορεί αν κινείται

13. Μη χρησιμοποιείτε ποτέ λεπίδες πριονιού

που έχουν κατασκευαστεί από ατσάλι υψηλής ταχύτητας (HSS).

14. Να ελέγχετε πάντα τους τοίχους, τα πατώματα

και τις οροφές για να αποφύγετε τα κρυμμένα καλώδια ρεύματος και τους σωλήνες.

15. Μετά από παρατεταμένες χρονικές περιόδους

εργασίας, τα εξωτερικά μεταλλικά τμήματα και τα εξαρτήματα μπορεί να είναι ζεστά.

16. Μην κόβετε υλικά που περιλαμβάνουν

17. Μην χρησιμοποιείτε δίσκους κοπής σιδήρου ή

πέτρας. Χρησιμοποιείτε δίσκους κοπής ξύλου.

18. Μην χρησιμοποιείτε δισκοπρίονο για να κόβετε

19. Μην χρησιμοποιείτε δίσκους λειάνσεως.

1. Κρατάτε τα χέρια μακριά από την

περιοχή κοπής και τη λεπίδα. Κρατάτε το δεύτερο χέρι σας στο βοηθητικό χερούλι, ή στο περίβλημα του μοτέρ. Αν κρατάτε το πριόνι και με τα δύο χέρια, δεν κινδυνεύετε να τα κόψετε με τη λεπίδα.

2. Μην πιάνετε κάτω από το κομμάτι

εργασίας. Η προστασία δεν μπορεί να προστατέψει από τη λεπίδα κάτω από το κομμάτι εργασίας..

3. Ρυθμίστε το βάθος κοπής σύμφωνα με

το πάχος του υλικού. Λιγότερο από ένα ολόκληρο δόντι πρέπει να φαίνεται κάτω από το υλικό της δουλειάς σας.

4. Μην κρατάτε το υλικό που κόβετε

στα χέρια σας ή μέσα στα πόδια σας. Ασφαλίστε το υλικό σε μια σταθερή επιφάνεια. Είναι σημαντικό να γίνεται σωστά η δουλειά για να ελαχιστοποιηθεί η έκθεση του σώματος, το κόλλημα της λεπίδας ή το χάσιμο του

5. Κρατήστε το εργαλείο από τις

μονωμένες επιφάνειες λαβής όταν εκτελείτε μία λειτουργία όπου το εργαλείο κοπής μπορεί να έλθει σε επαφή με κρυμμένες καλωδιώσεις ή με το δικό του καλώδιο. Η επαφή με ένα καλώδιο με ρεύμα θα μεταδώσει το ρεύμα και στα εκτεθειμένα μεταλλικά τμήματα του εργαλείο και θα προκαλέσει ηλεκτροπληξία στο χειριστή.

6. Όταν πριονίζετε πάντα να έχετε

προστατευτικό φράχτη ή οδηγό για ευθεία κοπή. Αυτό βελτιώνει την ακρίβεια της κοπής και μειώνει τυχόν κόλλημα της

7. Πάντα χρησιμοποιείτε δίσκους με

σωστό μέγεθος και σχήμα στις τρύπεςΚυκλικό πριόνι GR

του άξονα. Δίσκοι που δεν ταιριάζουν στην βάση του δισκοπρίονου θα κινούνται έκκεντρα , προκαλώντας χάσιμο του έλεγχου του

8. Μην χρησιμοποιείτε φθαρμένες ή

λάθος ροδέλες και βίδες δίσκου. Οι ροδέλες και οι βίδες του δίσκου πρέπει να είναι ειδικά σχεδιασμένες για το δισκοπρίονο σας, και τέλεια λειτουργία και ασφαλής χρήση. ΕΠΙΠΛΕΟΝ ΟΔΉΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΟΛΑ ΤΑ ΠΡΙΟΝΙΑ ΑΙΤΙΑ ΚΑΙ ΑΠΟΤΡΟΠΉ ΤΟΎ ΚΛΟΤΣΉΜΑΤΟΣ: - Το κλότσημα είναι μία απότομη αντίδραση σε μία τσιμπημένη, κολλημένη ή λάθος ευθυγραμμισμένη λεπίδα πριονιού, που κάνει το πριόνι να σηκωθεί προς τα πάνω χωρίς έλεγχο και το κομμάτι εργασίας να πεταχτεί προς το χειριστή. - Όταν η λεπίδα τσιμπηθεί ή κολλήσει σφικτά, η λεπίδα ακινητοποιείται και η αντίδραση του μοτέρ οδηγεί τη μονάδα απότομα προς τα πίσω προς το χειριστή. - Αν η λεπίδα μπερδευτεί ή χάσει την ευθυγράμμισή της στην κοπή, τα δόντια στο πίσω άκρο της λεπίδας μπορούν να σκάψουν στην πάνω επιφάνεια του ξύλου κάνοντας η λεπίδα να σκαρφαλώσει και να πηδήξει προς τα πίσω προς το χειριστή. ΤΟ ΚΛΟΤΣΉΜΑ ΕΙΝΑΙ ΑΠΟΤΕΛΕΣΜΑ ΚΑΚΉΣ ΧΡΉΣΉΣ ΤΟΎ ΠΡΙΟΝΙΟΎ ΚΑΙ/Ή ΛΑΘΟΣ ΛΕΙΤΟΎΡΓΙΑΣ Ή ΛΑΘΟΣ ΣΎΝΘΉΚΩΝ ΚΑΙ ΜΠΟΡΕΙ ΝΑ ΑΠΟΦΕΎΧΘΕΙ ΜΕ ΤΉ ΛΉΨΉ ΣΩΣΤΩΝ ΠΡΟΦΎΛΑΞΕΩΝ ΟΠΩΣ ΑΝΑΦΕΡΟΝΤΑΙ

1. Κρατάτε γερά το πριόνι και με

τα δύο χέρια και έχετε τα χέρια σας σε θέση που να μπορούν να αντισταθούν στη δύναμη του κλοτσήματος. Τοποθετήστε το σώμα σε οποιαδήποτε πλευρά της λεπίδας και όχι στην ίδια ευθεία με τη λεπίδα. Το κλότσημα μπορεί να κάνει το πριόνι να πηδήσει προς τα πίσω, αλλά ο χειριστής μπορεί να ελέγξει τις δυνάμεις του κλοτσήματος, αν ληφθούν οι απαραίτητες προφυλάξεις.

2. Όταν δεθεί η λεπίδα, ή όταν διακοπεί

η κοπή και οποιοδήποτε λόγο, ελευθερώστε τη σκανδάλη και κρατήστε το πριόνι ακίνητο στο υλικό μέχρι να σταματήσει τελείως η λεπίδα. Μην επιχειρήσετε ποτέ να αφαιρέσετε το πριόνι από την εργασία ή να τραβήξετε το πριόνι προς τα πίσω όσο η λεπίδα βρίσκεται σε κίνηση, διαφορετικά μπορεί να κλοτσήσει. Διερευνήστε και λάβετε διορθωτικές ενέργειες για να εξαλείψετε το αίτιο του κολλήματος της

3. Όταν επανεκκινείτε ένα πριόνι σε

ένα κομμάτι εργασίας, κεντράρετε τη λεπίδα του πριονιού στην εγκοπή και ελέγξτε πως τα δόντια του πριονιού δεν έχουν ακουμπήσει στο υλικό. Αν η λεπίδα πριονιού είναι κολλημένη μπορεί να προχωρήσει ή κλοτσήσει αν ξεκινήσει ξανά το

4. Τοποθετείτε μεγάλα πλαίσια για

να ελαχιστοποιηθεί ο κίνδυνος του τρυπήματος και του κλοτσήματος τη λεπίδας. Οι μεγάλες panvielvaels τείνουν να βουλιάζουν κάτω από το βάρος τους. Τα στηρίγματα πρέπει να τοποθετηθούν κάτω από το πλαίσιο και στις δύο πλευρές, κοντά στη γραμμή κοπής και κοντά στο άκρο του

5. Μη χρησιμοποιείτε αμβλυμένες

ή κατεστραμμένες λεπίδες. Οι μη ακονισμένες ή ακατάλληλα ρυθμισμένες λεπίδες παράγουν μία στενή εγκοπή που προκαλεί υπερβολική τριβή, κόλλημα της λεπίδας και κλότσημα.

6. Το βάθος της λεπίδας και οι μοχλοί

κλειδώματος ρύθμισης κλίσης πρέπει να είναι ασφαλή πριν να πραγματοποιήσετε τν κοπή. Αν η ρύθμιση της λεπίδας αλλάξει κατά την κοπή, μπορεί να προκαλέσει κόλλημα και κλότσημα.

7. Να είστε επιπλέον προσεκτικοί όταν

πραγματοποιείτε μία γρήγορη και βαθιά κοπή σε υπάρχοντες τοίχους ή σε άλλες περιοχές όπου μπορεί να κολλήσει. Η προεξέχουσα λεπίδα μπορεί να κόψει αντικείμενα που μπορούν να προκαλέσουν κλότσημα.

Αν το πριόνι πέσει κατά λάθος, ο κάτω προφυλακτήρας μπορεί να στραβώσει. Σηκώστε τον κάτω προφυλακτήρα από την ειδική λαβή και σιγουρευτείτε ότι κινείται ελεύθερα και δεν αγγίζει τον δίσκο ή άλλα μέρη, σε όλες τις γωνίες και τα βάθη κοπής.

Ο κάτω προφυλακτήρας μπορεί να λειτουργεί αργά λόγω φθαρμένων μερών, κολλώδης αποθήκες ή λόγω σκόνης.

Για τις άλλες κοπές ο προφυλακτήρας θα πρέπει να λειτουργεί αυτόματα.

Ένας αφύλακτος δίσκος θα κάνει το πριόνι να προχωράει προς τα πίσω, κόβοντας ότι είναι στον δρόμο του. Να θυμάστε τον χρόνο που θέλει ο δίσκος για να σταματήσει αφού αφήσετε τον διακόπτη.

Η μη τήρηση των παρακάτω υποδείξεων μπορεί να έχει σα συνέπεια ηλεκτροπληξία, κίνδυνο πυρκαϊάς ή/και σοβαρούς τραυματισμούς.

Αυτά τα λέιζερ δεν παρουσιάζουν κανονικά οπτικό κίνδυνο αλλά αν κοιτάξετε στην ακτίνα μπορεί να προκαλέσει τύφλωση. Μην κοιτάτε απευθείας την ακτίνα λέιζερ. Υπάρχει κίνδυνος αν κοιτάξετε επίτηδες στην ακτίνα, παρακαλούμε να τηρείτε όλους τους κανόνες ασφαλείας:

1. Το λέιζερ πρέπει αν χρησιμοποιείται και να

συντηρείται σύμφωνα με τις οδηγίες του κατασκευαστή.

2. Μην στοχεύετε ποτέ την ακτίνα σε ανθρώπους

ή αντικείμενα εκτός από το κομμάτι εργασίας.

3. Η ακτίνα λέιζερ δε θα πρέπει να στοχεύει

σκόπιμα σε άλλο άτομο και θα πρέπει να μην κατευθύνεται προς τα μάτια ενός ατόμου για περισσότερο από 0,25 δευτερόλεπτα.

4. Να βεβαιώνεστε πάντα πως η ακτίνα λέιζερ

στοχεύει σε ένα σταθερό κομμάτι εργασίας χωρίς επιφάνειες αντανάκλασης, π.χ. ξύλο ή επιφάνειες με τραχεία επικάλυψη. Φωτεινό φύλλο με αντανάκλαση το ατσάλι ή παρόμοια υλικά δεν είναι κατάλληλο για εφαρμογές λέιζερ καθώς η αντανακλαστική επιφάνεια μπορεί να κατευθύνει την ακτίνα λέιζερ πίσω στο χειριστή.

5. Μην αλλάζετε τη συσκευή λέιζερ με

διαφορετικού τύπου. Οι επισκευές θα πρέπει να πραγματοποιούνται από τον κατασκευαστή ή εξουσιοδοτημένο αντιπρόσωπο.

6. Η χρήση χειριστηρίων

ή ρυθμίσεων εκτός από αυτές που περιγράφονται στο παρόν εγχειρίδιο, μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.

Η συσκευή λέιζερ που έχει τοποθετηθεί σε αυτό το εργαλείο είναι κλάσης 2 με μέγιστη ακτινοβολία 1mW και μήκος κύματος 650nm.

ΣΎΜΒΟΛΑ ΔΙΑΔΙΚΑΣΙΑ ΦΟΡΤΙΣΉΣ ΣΉΜΕΙΩΣΉ: Πριν χρησιμοποιήσετε το εργαλείο διαβάστε το βιβλίο οδηγιών προσεκτικά. XΡΉΣΉ ΣΎµΦΩΝΑ µΕ ΤOΝ ΠΡOOΡΙΣµǑ: Το μηχάνημα προορίζεται για εκτέλεση ευθειών κοπών ξύλου κατά μήκος και κατά πλάτος με ίσιες γραμμές κοπής καθώς και γωνίες έως 45° ενώ ακουμπάει σταθερά στο κομμάτι εργασίας.

1. ΡΎΘΜΙΣΉ ΒΑΘΟΎΣ ΚΟΠΉΣ (Εικ A)

Σηκώστε τον μοχλό του βάθους κοπής και τραβήξτε το σώμα του δισκοπρίονου μακριά από την βάση. Ρυθμίστε το βάθος κοπής χρησιμοποιώντας την κλίμακα και σπρώξτε τον μοχλό κάτω για να κλειδώσει. Πάντα να προσθέτετε 3 mm στο βάθος κοπής που επιθυμείτε έτσι ώστε ο δίσκος να μπορεί να κόψει

2. ΡΎΘµΙΣΉ ΤΉΣ ΓΩΝΙΑΣ ΚOΠΉΣ

(Εικ B1 & B2) Χαλαρώστε και τις δυο λαβές κλίσης στην βάση και περιστρέψτε την βάση για να ρυθμίσετε την γωνία κλίσης χρησιμοποιώντας την κλίμακα κλίσης της βάσης. Μετά γαντζώστε την βάση στην θέση της χρησιμοποιώντας και τις δυο λαβές κλειδώματος. Τέλος, τσεκάρετε την γωνία και σιγουρευτείτε ότι η βάση είναι γερά στερεωμένη. Τα σημάδια για τις γωνίες στην κλίμακα είναι ακριβή για τις περισσότερες χρήσεις αλλά συνιστάται, για ακρίβεια στην δουλειά, να ρυθμίζετε την γωνία με ένα μοιρογνωμόνιο και να κάνετε ένα τεστ κοπής σε άλλο υλικό. Μην χρησιμοποιείτε την κλίμακα βάθους σε πλάγιες κοπές λόγω πιθανής ανακρίβειας. ΧΡΉΣΙΜΟΠΟΙΩΝΤΑΣ ΤΟ ΚΎΚΛΙΚΟ

1. ΔΙΑΚΟΠΤΉΣ ON/OFF ΑΣΦΑΛΕΙΑΣ

(Εικ C) Ο διακόπτης είναι κλειδωμένος όταν είναι κλειστό το εργαλείο για να αποφύγετε κατά λάθος εκκίνηση. Ελευθερώστε το κουμπί κλειδώματος μετά τον διακόπτη on/off και ελευθερώστε το κουμπί κλειδώματος. Ο διακόπτης είναι τώρα στο on. Για να τον κλείσετε απλά αφήστε τον διακόπτη on/off. Για περιορισμό των κινδύνων τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών

Mόνωση Φοράτε προστατευτικά για τα μάτια Φοράτε προστατευτικά για τα αυτιά Φοράτε μάσκα για την σκόνη Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης. Προϊον λειζερ Μην κοιταζετε την ακτιναΚυκλικό πριόνι GR

2. ΡΎΘΜΙΣΉ ΠΑΡΑΛΛΉΛΟΎ ΟΔΉΓΟΎ

(ΕΙΚ D1,D2) Χρησιμοποιείτε για κοπή παράλληλη με την άκρη ενός κομματιού εργασίας σε μία επιλεγμένη απόσταση. Μετακινήστε το βραχίονα του παράλληλου οδηγού μέσω και των δύο εξαρτημάτων για να πετύχετε την απαιτούμενη απόσταση κοπής και σφίξτε τη βίδα για να κλειδώσει στη θέση του. ΟΔΉΓΟΣ ΚΟΠΉΣ Μόνο για WX426 (Εικ D1) Για ίσιες κοπές, χρησιμοποιήστε το σημάδι οδήγησης 0° για ευθυγράμμιση με την κλίμακα παράλληλου οδηγού. Για κοπή με κλίση 45°, χρησιμοποιήστε το σημάδι οδήγησης 45° για ευθυγράμμιση με την κλίμακα παράλληλου

ΎΠΔΕΙΉ: Καλύτερα να διεξάγετε πρώτα µια δoκιµαστική κoπή. Μόνο για WX425 (Εικ D2) Η Beveltrac

(20) που έχει τοποθετηθεί μπροστά από το πιάτο βάσης χρησιμοποιείται ως οδηγός

3. ΘΕΣΉ ΧΕΙΡΟΛΑΒΉΣ (Εικ E)

Να κρατάτε πάντα το πριόνι σας καλά και με τα δύο χέρια κατά τη λειτουργία.

4. ΤΟΠΟΘΕΤΉΣΉ ΚΑΙ ΑΛΛΑΓΉ ΜΙΑΣ

ΛΕΠΙΔΑΣ ΠΡΙΟΝΙΟΎ (Εικ F,G,H) Πατήστε το κουμπί κλειδώματος άξονα και χρησιμοποιήστε το κλειδί που παρέχεται για να αφαιρέσετε το μπουλόνι λεπίδας (13) και την εξωτερική φλάντζα (C). Περιστρέψτε το προστατευτικό της κάτω λεπίδας προς τα δεξιά και ανοίξτε το χρησιμοποιώντας το μοχλό προστατευτικού κάτω λεπίδας όσο αλλάζετε τη λεπίδα του πριονιού (12). Βεβαιωθείτε πως η διάμετρος της λεπίδας βρίσκεται στην εσωτερική φλάντζα (D) και η το βέλος κατεύθυνσης της λεπίδας δείχνει στην ίδια κατεύθυνση με το βέλος του προστατευτικού κάτω λεπίδας. Ελέγξτε πως είναι καθαρή η επιφάνεια της λεπίδας και οι φλάντζες. Πατήστε ξανά το κλείδωμα του άξονα και τοποθετήστε ξανά την εξωτερική φλάντζα (C) πάνω από τα επίπεδα του άξονα, και σφίξτε το μπουλόνι 1/4 της στροφής περισσότερο από ότι μπορείτε με το χέρι. Ελέγξτε ότι η λεπίδα είναι καλά σφιγμένη. ΠΡΟΕΙΔΟΠΟΙΉΣΉ: τα δόντια της λεπίδας είναι πολύ κοφτερά και πρέπει να φοράτε γάντια. Για καλύτερα αποτελέσματα κοπής, βεβαιωθείτε πως χρησιμοποιείτε μία λεπίδα πριονιού που ταιριάζει στο υλικό και την ποιότητα κοπής που χρειάζεστε. Βεβαιωθείτε πως η λεπίδα είναι κατάλληλη για την ονομαστική τιμή του εργαλείου.

5. ΕΞΑΓΩΓΉ ΣΚΟΝΉΣ (Εικ I)

Για να αφαιρέσετε την σκόνη που παράγει το δισκοπρίονο, συνδέστε με μια κατάλληλη εξωτερική μηχανή εξαγωγής σκόνης (π.χ ηλεκτρική σκούπα) στην υποδοχή εξαγωγής σκόνης χρησιμοποιώντας έναν αντάπτορα και έναν εύκαμπτο σωλήνα για σύνδεση. Βεβαιωθείτε πως είναι καλή η σύνδεση του σωλήνα.

6. ΑΠΟΘΉΚΕΎΣΉ ΕΞΑΓΩΝΟΎ ΚΛΕΙΔΙΟΎ

(ΕΙΚ J) Το εξαγωνικό κλειδί είναι αποθηκευμένο στο πίσω μέρος του κυκλικού πριονιού. Βάλτε το κλειδί στη θέση του, όταν δεν το χρησιμοποιείτε.

7. ΟΔΉΓΟΣ ΛΕΙΖΕΡ (ΕΙΚ K)(WX426)

ΠΡΟΕΙΔΟΠΟΙΉΣΉ: Μην στοχεύετε ποτέ την ακτίνα σε ανθρώπους ή αντικείμενα εκτός από το κομμάτι εργασίας. Η ενέργεια της ακτίνας λέιζερ είναι ιδιαίτερα επικίνδυση για την ανθρώπινη όραση. Πατήστε το διακόπτη ενεργοποίηση/ απενεργοποίηση (on/off) του λέιζερ (3) στο ‘I’ για να ενεργοποιήσετε το λέιζερ. Η συσκευή λέιζερ μπορεί να παρέχει μία ακτίνα στο ίδιο επίπεδο με τη λεπίδα, που προβάλλει πάνω στο κομμάτι εργασίας για να δημιουργήσει μία γραμμή. Η λεπίδα του πριονιού μπορεί να κατευθυνθεί για να ακολουθήσει τη γραμμή ώστε να ευθυγραμμιστεί η κοπή με τη γραμμή. Είστε σε ευθεία κοπή είτε σε κοπή με κλίσης, θα προσφέρει πιο ακριβή κίνηση κατά την κοπή. Πατήστε το διακόπτη ενεργοποίηση/ απενεργοποίηση (on/off) του λέιζερ (3) στο ‘0’ για να απενεργοποιήσετε το λέιζερ. ΣΉΜΕΙΩΣΉ: Καθαρίζετε περιοδικά τη γεννήτρια της ακτίνας λέιζερ.

8. ΕΎΚΟΛΉ ΑΛΛΑΓΉ ΨΉΚΤΡΩΝ (Εικ L)

Υπάρχουν δύο ψήκτρες στον κινητήρα που είναι ευπρόσιτες είτε από το μπροστά είτε από το πίσω μέρος του καλύμματος.Κυκλικό πριόνι GR

ΠΡΟΣΟΧΉ: Να είστε πάντα σίγουροι ότι το εργαλείο είναι κλειστό και αποσυνδεδεμένο πριν επιχειρήσετε κάποια επιθεώρηση ή συντήρηση. Τέτοια προστατευτικά μέτρα μειώνουν τον κίνδυνο της κατά λάθος εκκίνησης του εργαλείου. ΠΡΟΣΟΧΉ: Κατά το σέρβις του εργαλείου, ΠΑΝΤΑ να χρησιμοποιούνται μόνο αυθεντικά ανταλλακτικά

1. Εντοπίστε τα πλαστικά καπάκια ψηκτρών

στο μπρος και πίσω μέρος του καλύμματος του

2. Απομακρύνετε τα βιδωμένα καπάκια

χρησιμοποιώντας ένα ίσιο κατσαβίδι και γυρίστε αντίθετα με την φορά του ρολογιού για να χαλαρώσουν. Μην ασκείτε υπερβολική δύναμη γιατί μπορεί να βλάψει την υποδοχή του

3. Αφαιρέστε τις παλιές ψήκτρες.

4. Βάλτε τις νέες ψήκτρες σιγουρεύοντας ότι

έχουν μπει πλήρως στην υποδοχή για τις

5. Βάλτε τα καπάκια με ένα ίσιο κατσαβίδι

γυρνώντας προς την φορά του ρολογιού για να

ΎΠΟΔΕΙΞΕΙΣ ΕΡΓΑΣΙΑΣ ΓΙΑ ΤΟ ΔΙΣΚΟΠΡΙΟΝΟ

Αν το εργαλείο σας ζεσταθεί, τρέξτε το δισκοπρίονο σας χωρίς φορτίο για 2-3 λεπτά για να κρυώσει ο κινητήρας. Αποφύγετε εκτεταμένη χρήση σε πολύ μικρές ταχύτητες. Πάντα χρησιμοποιείτε δίσκους κατάλληλους για το υλικό και για το πάχος του υλικού που είναι να κοπεί. Η ποιότητα κοπής θα βελτιωθεί όσο αυξάνονται τα δόντια του δίσκου. Πάντα σιγουρεύετε ότι το αντικείμενο εργασίας είναι γερά κρατημένο ή γαντζωμένο για να αποφύγετε τυχόν κίνηση. Στηρίζετε μεγάλα πλαίσια κοντά στην γραμμή κοπής. Κάθε κίνηση θα επηρεάσει την ποιότητα κοπής. Ο δίσκος κόβει όπως ανεβαίνει προς τα πάνω και μπορεί να φθείρει την πάνω επιφάνεια ή γωνία του υλικού που κόβετε. Όταν κόβετε, βεβαιωθείτε ότι η πάνω επιφάνεια δεν είναι ορατή όταν το έργο σας θα τελειώσει. Η πολύ γρήγορη τροφοδοσία μειώνει σημαντικά την απόδοση του μηχανήματος και τη ζωή της λεπίδας πριονιού. Να κοιτάτε πάντα την καλή πλευρά του κομματιού εργασίας προς τα κάτω για να διασφαλίζετε τον ελάχιστο θρυμματισμό. Χρησιμοποιείτε μόνο κοφτερές λεπίδες πριονιού του σωστού τύπου. ΚΟΠΗ ΤΣΕΠΗΣ (ΜΟΝΟ ΜΑΛΑΚΑ ΥΛΙΚΑ). Αυτή η λειτουργία απαιτεί μεγάλη δεξιοτεχνία με το πριόνι και θα πρέπει να εκτελείται μόνο από ικανό

ΠΡΟΕΙΔΟΠΟΙΉΣΉ: Τα δόντια της λεπίδας είναι εκτεθειμένα κατά τη διάρκεια αυτής της λειτουργίας οπότε προχωρήστε με εξαιρετικά μεγάλη προσοχή. Σημειώστε καθαρά την περιοχή της κοπής. Καθορίστε το βάθος της κοπής στο πριόνι. Τοποθετήστε το πριόνι πάνω από τη σημειωμένη περιοχή με το μπροστινό άκρο του πιάτου βάσης να ακουμπάει πάνω στην επιφάνεια εργασίας και τον οδηγό κοπής ευθυγραμμισμένο με τη σημειωμένη γραμμή στο κομμάτι εργασίας. Βεβαιωθείτε πως η λεπίδα δεν ακουμπάει αλλά είναι κοντά στην επιφάνεια εργασίας. Το προστατευτικό κάτω λεπίδας θα πρέπει να ανοίξει με περιστροφή, χρησιμοποιώντας το μοχλό. Ανάψτε το πριόνι και μετακινήστε απαλά τη λεπίδα πάνω στο υλικό αλλά διατηρήστε μία δύναμη περιστροφής στο μπροστινό άκρο της βάσης. Μετακινήστε το πριόνι μπροστά και προς τα κάτω μέχρι το πιάτο βάσης να ακουμπάει στο κομμάτι εργασία για κανονική κοπή. Το προστατευτικό κάτω λεπίδας μπορεί τώρα να απελευθερωθεί για κανονική λειτουργία του

Αφαιρέστε το φις από την πρίζα πριν να πραγματοποιήσετε ρυθμίσεις, επισκευές ή συντήρηση. Το ηλεκτρικό σας εργαλείο δεν χρειάζεται έξτρα λίπανση ή συντήρηση. Δεν υπάρχουν επισκευαζόμενα μέρη από τον χρήστη στο ηλεκτρικό σας εργαλείο. Ποτέ μην χρησιμοποιείτε νερό ή χημικά καθαριστικά για να καθαρίσετε το ηλεκτρικό σας εργαλείο. Καθαρίστε το με ένα στεγνό ύφασμα. Πάντα να αποθηκεύετε το ηλεκτρικό σας εργαλείο σε ξηρό μέρος. Κρατάτε τις τρύπες εξαερισμού καθαρές. Κρατάτε όλα τα σημεία που ελέγχουν την εργασία καθαρά απόΚυκλικό πριόνι GR

Αν έχει καταστραφεί το καλώδιο τροφοδοσίας, θα πρέπει να αντικατασταθεί από τον κατασκευαστή, το προσωπικό του σέρβις ή εξουσιοδοτημένους τεχνικούς για να αποφευχθούν οι κίνδυνοι. ΠΡΟΣΤΑΣΙΑ ΤΟΎ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Δηλώνουμε ότι το προϊόν, Περιγραφή WORX Κυκλικό πριόνι WORX Κυκλικό πριόνι με λέιζερ Τύπος WX425 WX426 (4-χαρακτηρισμός μηχανήματος, αντιπροσωπ. πριονιού) Αξίωμα Κοπή διάφορα υλικά με περιστρεφόμενη λεπίδα οδοντωτό Συμμορφώνεται με τις παρακάτω οδηγίες, Μηχανολογική Οδηγία 2006/42/EC Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2004/108/EC RoHS Οδηγία 2011/65/EU Πρότυπα συμμόρφωσης EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 Το πρόσωπο που έχει εξουσιοδότηση να συντάξει το τεχνικό αρχείο, Όνομα Russell Nicholson Διεύθυνση Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/03/22 Jacky Zhou POSITEC Διευθυντής ΠοιότηταςЦиркулярная пила RU
