MANUALE UTENTE WX425 WORX

2. BLOCCO DI AVVIAMENTO

11. PROTEZIONE INFERIORE

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.Sega circolare I

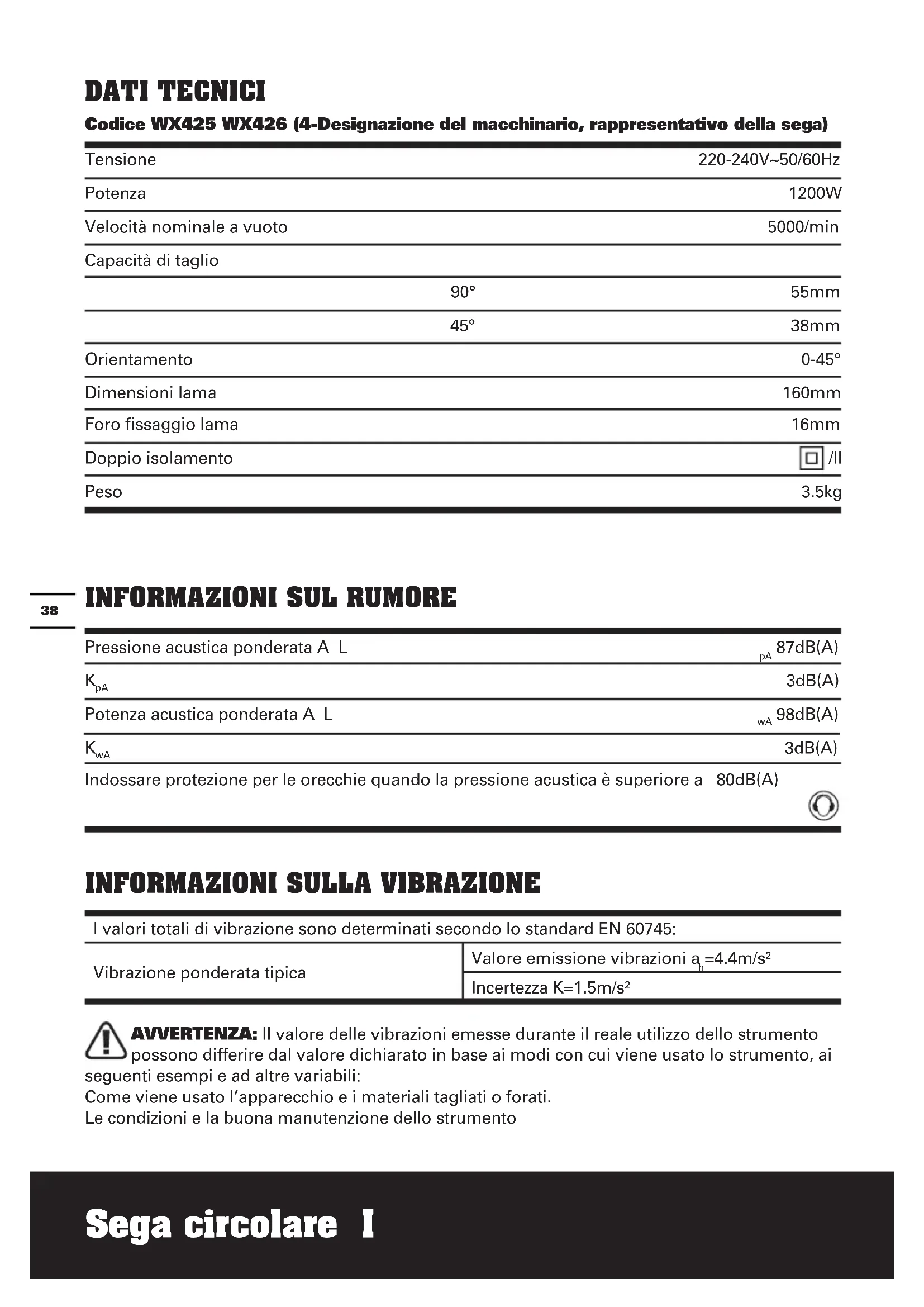

DATI TECNICI Codice WX425 WX426 (4-Designazione del macchinario, rappresentativo della sega)

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L

3dB(A) Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745: Vibrazione ponderata tipica Valore emissione vibrazioni a

=4.4m/s² Incertezza K=1.5m/s² AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento Tensione Potenza Velocità nominale a vuoto Capacità di taglio 90° 45° Orientamento Dimensioni lama Foro fissaggio lama Doppio isolamento Peso 220-240V~50/60Hz 1200W 5000/min 55mm 38mm 0-45° 160mm 16mm /II 3.5kgSega circolare I

L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. Usare sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10

C o inferiori Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI Lama 1 Guida parallela 1 Adattatore per l’aspirazione (32mm&35mm) 2 Chiave 1 Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.Sega circolare I

1. Indossare sempre una mascherina

antipolvere, e protezione per gli occhi e per le orecchie.

2. Usare solamente le lame raccomandate

3. Indossare sempre i guanti quando si

maneggiano le lame e materiali grezzi. Le lame devono essere sempre trasportate in una custodia, quando applicabile.

4. Estrarre completamente il cavo di prolunga

per evitare il surriscaldamento.

5. Quando è necessario l’impiego di

prolunghe, è fondamentale accertarsi che il cavo abbia il corretto amperaggio per l’attrezzo e che quest’ultimo sia in buone condizioni (di sicurezza elettrica).

6. Assicurarsi che la tensione elettrica sia

uguale a quella indicata sull’etichetta.

7. La sega circolare è un attrezzo da

manovrare a mano; non fissare la sega circolare ai morsetti.

8. Prima del taglio, controllare che la linea di

taglio sia libera da chiodi, viti, eccetera.

9. Non tagliare con la sega circolare pezzi di

dimensioni ridotte. Se possibile, usare un seghetto alternativo.

10. Eseguire solo tagli con la lama rivolta verso

il basso, mai rivolta verso l’alto o l’esterno.

11. Non usare lame la cui velocità

convenzionale non eccede la velocità a vuoto della sega.

12. Non rimuovere mai il sistema di

protezione. Non usare mai la sega se il sistema di protezione non funziona in modo appropriato. Non bloccare mai in posizione di apertura il sistema di protezione mobile. Il sistema di protezione deve muoversi liberamente.

13. Non usare mai lame per metalli (di tipo

14. Controllare sempre pareti, pavimenti e

soffitti per evitare tubature e cablaggi nascosti.

15. Dopo periodi prolungati d’attività, le parti

metalliche esterne e gli accessori possono diventare caldi.

16. Non tagliare materiali che contengono

17. Non usare lame per metallo o pietra. Usare

solo lame per legno.

18. Non usare la sega circolare per tagliare

rami o tronchi di alberi.

19. Non usare alcun tipo di disco abrasivo.

1. Tenere le mani lontane dalla zona di

taglio e dalla lama. Tenere l’altra mano sull’impugnatura ausiliaria, oppure sull’alloggio del motore. Se entrambe le mani tendono la sega, non possono essere tagliate dalla lama.

2. Non toccare la parte inferiore del

pezzo in lavorazione. La protezione non può proteggere dalla lama sulla parte inferiore del pezzo in lavorazione.

3. Regolare la profondità di taglio a

seconda dello spessore del pezzo in lavorazione. Sulla parte inferiore del pezzo in lavorazione deve essere visibile meno della metà del dente della lama.

4. Non tenere mai in mano o appoggiato

alle gambe il pezzo in lavorazione. Fissare il pezzo in lavorazione ad una piattaforma stabile. È importante fissare il pezzo da lavorare in modo appropriato per ridurre al minimo i contatti con il corpo, inceppamenti della lama e perdite di controllo dell’attrezzo.

5. Afferrare lo strumento per le apposite

maniglie quando si eseguono operazioni durante le quali l’attrezzo potrebbe entrare in contatto con cavi nascosti. Il contatto con cavi elettrici in tensione espone l’operatore al rischio di scosse elettriche.

6. Quando si eseguono tagli longitudinali,

usare una guida di taglio oppure una guida di scorrimento rettilinea. In questo modo si migliora l’accuratezza del taglio e si riducono le possibilità d’inceppamento della lama.

7. Usare sempre lame con dimensioni e

forma corrette (romboidale piuttosto che tonda) rispetto ai fori per l’albero della sega circolare. Le lame che nonSega circolare I

corrispondono al sistema di montaggio della sega, funzioneranno in modo anomalo e provocheranno la perdita di controllo.

8. Non usare mai rondelle o bulloni

delle lame che siano danneggiati o inappropriati. Le rondelle ed i bulloni delle lame sono progettati in modo specifico per la sega, per fornire prestazioni ottimali e sicurezza operativa.

PREVENIRLI: - I contraccolpi sono reazioni immediate all’incastro, inceppamento o mancato allineamento delle lame che provocano il sollevamento e l’allontanamento incontrollato dell’attrezzo dal pezzo in lavorazione verso l’operatore. - Quando la lama è incastrata o inceppata saldamente nel solco del taglio, la lama va in stallo e la reazione del motore porta la sega rapidamente verso l’operatore. - Se la lama si deforma o perde l’allineamento con il taglio, i denti della parte posteriore possono scavare la superficie del legno provocando la fuoriuscita della lama dal solco facendo saltare la segna verso l’operatore.

entrambe le mani sulla sega ed impostare le braccia per resistere alla forza del contraccolpo. Impostare il corpo ai lati della lama, non in linea con la lama. Il contraccolpo può provocare rimbalzi della sega, però la forza del contraccolpo può essere controllata dall’operatore se sono prese le precauzioni appropriate.

2. Quando la è inceppata, oppure quando

si interrompe il taglio per qualsiasi motivo, rilasciare il grilletto e tenere ferma la sega sul materiale finché la lama si è fermata completamente. Non tentare mai di rimuovere la sega dal pezzo in lavorazione, oppure di estrarre la sega mentre la lama è in movimento, diversamente si provoca il contraccolpo. Trovare e risolvere la causa dell’inceppamento della lama.

3. Quando si riavvia la macchina sul

pezzo in lavorazione, centrare la sega nel solco del taglio e verificare che i denti non siano impegnati nel materiale. Se la lama è inceppata, potrebbe scattare in avanti o rimbalzare dal pezzo in lavorazione come è riavviata la sega.

4. Fissare i pannelli di grandi dimensioni

per ridurre al minimo il rischio di inceppamenti della lama e di contraccolpi. I pannelli di grandi dimensioni tendono a collassare sotto il loro stesso peso. I supporti devono essere collocati sotto entrambi i lati dei pannelli, vicino alla linea di taglio e sui lati del pannello.

5. Non usare lame spuntate o

danneggiate. Lame spuntate o installate in modo inappropriato, producono solchi ridotti che causano una eccessiva frizione, l’inceppamento della lama ed il contraccolpo.

6. Prima di eseguire il taglio le leve di

blocco della profondità di taglio e del taglio a bisello devono essere strette e bloccate. Se la regolazione della lama si sposta durante il taglio, si verifica inceppamento della lama ed il contraccolpo.

7. Usare particolare attenzione quando si

eseguono “tagli ad affondo” su pareti o altre zone cieche. La lama può tagliare oggetti che provocano in contraccolpi.

1. Prima di ogni uso verificare che

la protezione inferiore si chiuda in modo appropriato. Non usare la segaSega circolare I

se la protezione inferiore non si muove liberamente e non si chiude istantaneamente. Non fissare né legare mai la protezione inferiore in posizione di apertura. Se la sega è fatta cadere accidentalmente, la protezione inferiore può deformarsi. Sollevare la protezione inferiore con la maniglia retrattile ed assicurarsi che si muova liberamente e non tocchi la lama o altre parti, in tutte le angolazioni e profondità di taglio.

2. Controllare il funzionamento della

molla della protezione inferiore. Se la protezione e la molla non funzionano in modo appropriato, devono essere riparate prima dell’uso. La protezione inferiore può funzionare in modo rallentato a causa di parti danneggiate, depositi gommosi, oppure un accumulo di sporcizia.

3. La protezione inferiore deve essere

aperta manualmente solamente per tagli speciali come i “tagli ad affondo” ed i “tagli complessi”. Sollevare la protezione inferiore usando la maniglia retrattile che deve essere abbassata come la lama affonda nel materiale. Per tutti gli altri tagli, la protezione inferiore deve sempre funzionare automaticamente.

4. Accertarsi sempre che la protezione

inferiore copra la lama prima di appoggiare la sega su mobili o sul pavimento. Questo eviterà di danneggiare I mobili o il pavimento. Prestare attenzione al tempo che impiega la lama per fermarsi dopo avere rilasciato l’interruttore.

ISTRUZIONI DI SICUREZZA PER IL

LASER ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Questi laser di norma non rappresentano un pericolo per gli occhi, tuttavia l’osservazione diretta del raggio laser può provocare accecamenti. Non guardare direttamente il raggio laser. Esistono pericoli se si guarda deliberatamente il raggio laser; osservare tutte le seguenti regolare di sicurezza:

1. Il laser deve essere usato e mantenuto in

accorso alle istruzioni del produttore.

2. Non puntare mai il raggio laser verso le

persone oppure oggetti diversi dal pezzo in lavorazione.

3. Il raggio laser non deve essere puntato

deliberatamente verso le persone e non deve essere diretto agli occhi delle persone per più di 0.25 secondi.

4. Assicurarsi sempre che il raggio laser sia

puntato su pezzi solidi e senza superfici riflettenti; il legno e superfici grezze sono accettabili. Fogli metallici lucidi e riflettenti, e simili, non sono adatti per le applicazioni laser, perché la superficie può ri-dirigere il raggio laser all’operatore.

5. Non cambiare il dispositivo laser con uno

di tipo diverso. Le riparazioni devono essere eseguite dal produttore o da personale autorizzato.

6. ATTENZIONE: L’uso dei controlli e delle

regolazioni, in modo diverso da quello qui specificato, può provocare l’esposizione a radiazioni pericolose.

Il dispositivo laser in dotazione all’attrezzo è di Classe 2 con una radiazione massima di 1mW ed una lunghezza d’onda di 650nm.

CARICA NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo. USO CONFORME ALLE NORME: L’apparecchiatura è stata concepita per poter eseguire tagli in senso longitudinale e trasversale nel legno e per tagli inclinati fino 45° se ben poggiata sul pezzo da lavorare.

1. REGOLAZIONE PROFONDITÀ DI

TAGLIO (Vedi A) Sollevare la leva di regolazione della profondità di taglio ed allontanare il corpo della sega dalla piastra. Impostare la profondità di taglio usando la scala ed abbassare la leva per bloccare. Aggiungere sempre 3mm alla profondità di taglio così che la lama possa tagliare in maniera corretta.

2. IMPOSTARE L’INCLINAZIONE DEL

TAGLIO (Vedi B1 & B2) Allentare entrambe le manopole di blocco della piastra di taglio e ruotare la piastra per impostare l’angolazione usando la scala graduata della piastra. Quindi bloccare in posizione la piastra usando entrambe le manopole. Infine, controllare l’angolo ed accertarsi che la base sia bloccata. Le marcature angolari sulla scala della piastra sono accurate per gli scopi più generici, però si raccomanda di impostare l’angolo usando un goniometro ed eseguire taglio di prova su materiale di scarto per tutti i tagli di precisione. Non usare la scala della profondità di taglio quando si eseguono tagli inclinati perché l’accuratezza non è assicurata.

SPEGNIMENTO (Vedi C) L’interruttore è bloccato in posizione di spegnimento per impedire accensioni accidentali. Premere il tasto di blocco, poi premere il tasto d’accessione spegnimento, quindi rilasciare il tasto di blocco. Adesso l’interruttore è attivo. Per spegnere, basta rilasciare l’interruttore d’accensione/ spegnimento. Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Classe protezione Indossare protezione per gli occhi Indossare protezione per le orecchie Indossare una mascherina antipolvere I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Radiazioni laser On guardare il raggio laserSega circolare I

2. REGOLAZIONE DELLA GUIDA

PARALLELA (Vedi D1,D2) Usata per eseguire tagli paralleli ad una distanza determinata sui bordi del pezzo in lavorazione. Far scorrere il braccio della guida parallela su entrambe le scanalature per ottenere la distanza di taglio richiesta, poi stringere entrambe le viti per bloccarla in posizione.

Solo per WX426 (Vedi D1) Per tagli diritti, usare il contrassegno 0° per allineare la scala della guida parallela. Per tagli a smusso di 45°, usare il contrassegno 45° per allineare la scala della guida parallela. AVVERTENZA: Eseguire preferibilmente un taglio di prova. Solo per WX425 (Vedi D2) La Beveltrac

(20) che si trova nella parte anteriore della piastra di base va usata come riferimento per il taglio.

3. POSIZIONE IMPUGNATURA (Vedi E)

Afferrare sempre la sega con entrambe le mani durante l’uso.

4. INSTALLAZIONE E CAMBIO DELLA

LAMA (Vedi F,G,H) Premere il tasto di blocco alberino, usare la chiave fornita in dotazione per rimuovere il bullone della lama (13) girando in senso antiorario la flangia esterna (C). Ruotare in senso orario la protezione inferiore della lama e tenerla aperta usando la sua leva mentre si cambia la lama. Assicurarsi che l’alesaggio lama si trovi sulla flangia interna e che la direzione della lama punti nella stessa direzione della freccia della protezione inferiore della lama. Accertarsi che la superficie della lama e le flangie siano pulite. Premere di n uovo il tasto di blocco alberino, rimettere la flangia esterna sui supporti dell’alberino e stringere il bullone di 1/4 di giro. Assicurarsi che la lama sia ben fissata. AVVISO: I denti della lama sono molto affilati, indossare i guanti. Per ottenere i migliori risultati di taglio, assicurarsi di usare una lama adatta al materiale ed alla qualità di taglio necessaria.

5. PRESA ASPIRAPOLVERE (Vedi I)

Per rimuovere la segatura, collegare una macchina adatta all’aspirazione della polvere (e.g. aspirapolvere) alla presa aspirapolvere usando una adattatore ed un tubo flessibile. Assicurarsi che il collegamento sia saldo.

6. ALLOGGIAMENTO CHIAVI ESAGONALI

(Vedi J) Il pulsante hex si trova sul retro della sega circolare. Riportare il puolsante in posizione iniziale quando non è in uso.

7. DISPOSITIVO LASER (Vedi K)(WX426)

AVVERTENZA: Non puntare mai il raggio laser verso le persone oppure oggetti diversi dal pezzo in lavorazione. Il raggio laser è estremamente dannoso per l’occhio umano. Premere l’interruttore del laser (3) sulla ‘I’ per accendere. Il dispositivo laser fornisce un raggio sullo stesso piano della lama, che si proietta sul pezzo in lavorazione e genera una riga. La lama della sega può essere diretta per seguire la riga per allineare il taglio alla riga. Che si tratti di tagli diritti o a smusso, il laser aiuta ad eseguire movimenti più precisi durante la fase di taglio. Premere l’interruttore del laser (3) su ‘0’ per spegnere il laser. NOTA: Pulire il generatore laser periodicamente.

8. SOSTITUZIONE DELLE SPAZZOLE DEL

MOTORE (Vedi L) Il motore è provvisto di due spazzole sostituibili che possono essere facilmente raggiunte sia dalla parte anteriore, sia dalla parte posteriore del vano motore. AVVERTENZA: Scollegare la spina dalla presa di corrente prima di effettuare regolazioni, sostituire i componenti o riporre gli utensili. Simili misure precauzionali di sicurezza riducono il rischio di avviamento accidentale dell’utensile motorizzato.

ATTENZIONE: USARE SEMPRE

PARTI DI RICAMBIO ORIGINALI

1. Localizzare i coperchi di accesso alle

spazzole del motore, poste sulla parte anteriore o sul retro dell’alloggiamento del motore stesso.Sega circolare I

2. Rimuovere il coperchio di accesso filettato,

avvitandolo in senso antiorario per mezzo di un cacciavite a testa piatta, senza sforzarlo eccessivamente, onde evitare di danneggiare il tappo di accesso.

3. Rimuovere la spazzola vecchia, come

4. Inserire la nuova spazzola del motore

verificando che si inserisca completamente nell’apposito portaspazzole.

5. Rimettere il coperchio avvitandolo in senso

orario con un cacciavite a testa piatta. CONSIGLI SUL FUNZIONAMENTO DELLA SEGA CIRCOLARE Se l’attrezzo diventa troppo caldo, impostare la velocità al massimo e farlo funzionare a vuoto per 2-3 minuti in modo da raffreddare il motore. Evitare l’uso prolungato a velocità molto basse. Usare sempre una lama adatta al materiale ed allo spessore da tagliare. La qualità del taglio migliorerà in proporzione al numero di denti della lama. Assicurarsi che il pezzo in lavorazione sia ben fissato con morsetti per evitare che si muova. Supportare la linea di taglio su pannelli di grandi dimensioni. Tutti i movimenti del materiale possono influenzare la qualità taglio. La lama taglia con una corsa verso l’alto e può scheggiare la parte superiore o i lati del pezzo in lavorazione. Assicurarsi che lo strato superiore sia una superficie non visibile a lavoro terminato. Tagliare troppo rapidamente riduce in modo significativo le prestazioni della macchina e riduce la durata della lama. Mettere sempre sottosopra il lato finito del pezzo in lavorazione per ridurre le scheggiature. Usare solo lame ben affilate del tipo corretto.

TAGLIO DI FINESTRE (SOLO PER MATERIALI

TENERI) Questa operazione richiede un’esperienza consolidata nell’uso della sega e deve essere eseguita solamente da persone competenti. AVVISO: Durante questa operazione i denti della lama sono esposti, quindi procedere con estrema cautela. Segnare in modo chiaro l’area da tagliare. Impostare la profondità di taglio sulla sega. Collocare la sega sull’area da tagliare con la parte frontale della piastra appoggiata alla superficie e con la guida di taglio allineata con le linee segnate sul pezzo in lavorazione. Assicurarsi che la lama non tocchi ma che sia vicina alla superficie. La protezione inferiore deve essere ruotata in posizione d’apertura usando la leva. Accendere la sega ed abbassare delicatamente la lama sul materiale mantenendo inclinata la parte frontale della piastra. Spostare avanti e indietro la sega finché la piastra appoggia sul pezzo in normale pozione di taglio. Adesso si può rilasciare la protezione inferiore in modo che esegua la sua normale azione. MANUTENZIONE Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione. L’attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Riporre sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. Se il cavo d’alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli. PROTEZIONE AMBIENTALE I prodotti elettrici obsoleti non devono essere smaltiti insieme ai rifiuti urbani. Riciclare i prodotti laddove sono presenti gli appositi centri. Mettersi in contatto con le autorità locali, o con il rivenditore, per informazioni sul riciclaggio.4746 Sega circolare I

DICHIARAZIONE DI CONFORMITÀ Noi POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Dichiara che l’apparecchio , Descrizione WORX Sega circolare WORX Sega circolare con laser Codice WX425 WX426 (4-Designazione del macchinario, rappresentativo della sega) Funzione Taglio di diversi materiali, con una lama rotante dentata È conforme alle seguenti direttive, Direttiva macchine 2006/42/EC Direttiva sulla compatibilità elettromagnetica 2004/108/EC Direttiva RoHS 2011/65/EU Conforme a, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Russell Nicholson Indirizzo Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/03/22 Jacky Zhou POSITEC Direttore QualitàSierra circular ES
