GEBRUIKSAANWIJZING WX425 WORX

• Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.Cirkelzaag NL

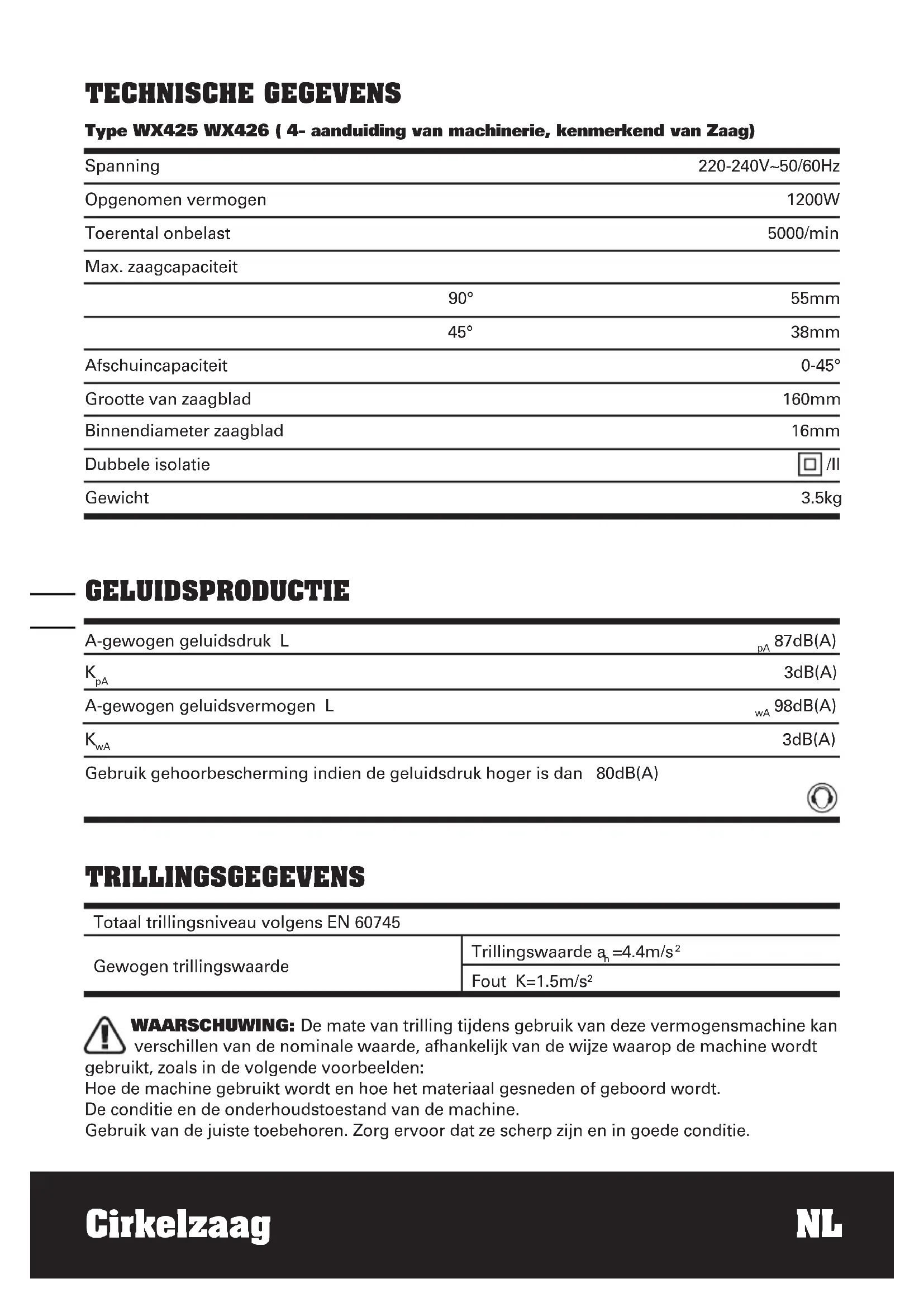

3dB(A) Gebruik gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A) TRILLINGSGEGEVENS Totaal trillingsniveau volgens EN 60745 Gewogen trillingswaarde Trillingswaarde a

Fout K=1.5m/s² WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie. Spanning Opgenomen vermogen Toerental onbelast Max. zaagcapaciteit 90° 45° Afschuincapaciteit Grootte van zaagblad Binnendiameter zaagblad Dubbele isolatie Gewicht 220-240V~50/60Hz 1200W 5000/min 55mm 38mm 0-45° 160mm 16mm /II 3.5kgCirkelzaag NL

De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen. De machine moet gebruikt worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. De blootstelling aan trillingen verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen. Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing). Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan. Vermijd het gebruik bij temperaturen van 10

C of minder Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN Zaagblad 1 Parallelgeleider 1 Stofzuigeradapter (32mm&35mm) 2 Inbussleutel 1 Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.Cirkelzaag NL

1. Draag altijd een stofmasker,

oorbescherming en oogbescherming.

2. Gebruik alleen een zaagblad dat is

aanbevolen in de specificatie.

3. Draag altjd handschoenen bij het hanteren

van zaagbladen en ruw materiaal. Bewaar zaagbladen zoveel als praktisch mogelijk is in een houder.

4. Rol het verlengsnoer volledig uit zodat het

niet oververhit raakt.

5. Is er een verlengsnoer nodig, zorg er dan

voordat het geschikt is voor de benodigde stroomsterkte en dat het in een goede elektrische conditie is.

6. Zorg ervoor dat de netspanning

overeenkomt met die op het typeplaatje.

7. Uw cirkelzaag is bedoeld om in de hand te

worden gehouden, niet om in een klem te worden vastgezet.

8. Controleer eerst dat de zaaglijn vrij is van

spijkers, schroeven e.d.

9. Snijd geen kleine werkstukken met een

cirkelzaag. Gebruik zo mogelijk een figuurzaag.

10. Zaag uitsluitend met de richting van het

zaagbad omlaag, nooit omhoog of opzij.

11. Gebruik geen zaagblad waarvan de

toegestane snelheid minder is dan de onbelaste snelheid van de machine.

12. Verwijder de veiligheidskap niet. Gebruik

de zaag niet als de kap niet goed functioneert. Blokkeer de kap niet in de geopende stand. De kap moet vrij kunnen bewegen.

13. Gebruik geen zaagbladen van hoge-

snelheidsstaal (HSS).

14. Controleer muren, vloeren en plafonds op

verborgen kabels en buizen.

15. Na een lange werkperiode kunnen de

metalen delen en toebehoren heet zijn.

16. Zaag geen materiaal dat asbest bevat.

17. Gebruik geen zaagbladen voor metaal of

steen, maar uitsluitend voor hout.

18. Gebruik de cirkelzaag niet om takken of

houtblokken te zagen.

19. Gebruik geen schuurschijven.

1. Houd handen uit de buurt van het

zaaggedeelte van het blad. Houd uw vrije hand op het hulphandvat of op de motorbehuizing. Wanneer beide handen de zaag vasthouden, kunt u zich niet in de handen zagen.

2. Reik niet onder het werkobject. De

beschermkap kan u onder het werkobject niet tegen het zaagblad beschermen.

3. Stel de zaagdiepte in op de dikte van

het werkobject. Er moet minder dan één tand zichtbaar zijn onder het werkobject.

4. Houd het werkobject nooit met de

handen vast of over uw been. Zet het werkobject vast op een stabiel platform. Het is belangrijk om het object voldoende te ondersteunen, zodat uw lichaam niet geraakt kan worden, het zaagblad niet vast kan lopen en u de controle over de machine niet verliest.

5. Houd het gereedschap vast bij de

geïsoleerde handgrepen wanneer de zaag in contact zou kunnen komen met verborgen leidingen of de eigen stroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van het gereedschap ook onder stroom komen te staan, waardoor u een elektrische schok kunt krijgen.

6. Gebruik bij het schulpen altijd een

parallelgeleider of een richtliniaal. Dit zorgt voor een nauwkeurige snede en u verminder de kans op een vastgelopen zaagblad.

7. Gebruik altijd zaagbladen met een

asgat van de juiste grootte en vorm. Zaagbladen die niet overeenkomen met de hardware van de zaag zullen excentrisch draaien waardoor u de controle over het apparaat verliest.

8. Gebruik nooit beschadigde of onjuiste

bouten of ringen voor het zaagblad. De ringen en moeren zijn special ontworpen voor deze zaag voor optimaal gebruik en veiligheid. OVERIGE VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGENCirkelzaag NL

- Terugslag is een plotselinge reactie als het zaagblad klemt, vastloopt of niet goed uitgelijnd is. Hierdoor schiet de zaag omhoog, uit het werkobject en richting de bediener; - Als het blad klemt of sterk vastloopt omdat de zaagsnede te smal wordt, stopt het zaagblad en als gevolg van de motorreactie schiet het apparaat snel terug richting de bediener; - Als het blad knikt of niet goed is uitgelijnd, zullen de tanden aan de achterkant van het blad in het bovenste oppervlak van het hout zagen, zodat het blad uit de zaagsnede komt en terugschiet richting de bediener. Terugslag is het gevolg van verkeerd gebruik en/of onjuiste bediening of omstandigheden.

1. Houd de zaag met beide handen goed

vast en plaats uw armen zodanig dat u de kracht van een terugslag kunt weerstaan. Ga met uw lichaam aan een van beiden zijden van het zaagblad staan, maar niet op één lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag terugschiet, maar de kracht ervan kan worden weerstaan door de bediener, indien deze de juiste voorzorgsmaatregelen heeft getroffen.

2. Als het blad vastloopt, of als de

snee om welke reden dan ook wordt onderbroken, laat dan de trekker los en houd de zaag bewegingsloos in het materiaal totdat het zaagblad volledig stilstaat Probeer nooit de zaag uit het werkobject te halen of terug te trekken terwijl het blad nog beweegt; dit kan een terugslag veroorzaken. Onderzoek en corrigeer zaken ter voorkoming van het vastlopen van het blad.

3. Als u de zaag opnieuw aanzet in het

werkobject, centreer het zaagblad dan in de zaagsnede en controleer of de zaagtanden niet vastzitten in het materiaal. Als het zaagblad vastloopt, kan deze omhoog gaan of een terugslag geven zodra de zaag opnieuw wordt gestart.

4. Ondersteun grote panelen om zo het

risico op het klemmen van het blad en terugslag te voorkomen. Grote panelen kunnen onder hun gewicht doorzakken. Ondersteuning dient te worden geplaatst aan beide zijden onder het paneel, nabij de zaagsnede en de rand van het paneel.

5. Gebruik geen stompe of beschadigde

zaagbladen. Onscherpe of onjuist ingestelde bladen produceren een smalle zaagsnede en dit zorgt voor extra frictie, het vastlopen van het blad en een terugslag.

6. Bladdiepte en de sluithefbomen voor

het instellen van de afschuining/ verstekhoek moeten goed zijn vergrendeld voordat u kunt gaan zagen. Als deze instellingen verschuiven tijdens het zagen, kan het zaagblad vastlopen en een terugslag veroorzaken.

7. Wees extra zorgvuldig als u

rechtstreeks in een bestaande wand zaagt of andere blinde gebieden. Het uitstekende zaagblad zaagt mogelijk in voorwerpen die een terugslag kunnen veroorzaken. VElLIGHEIDSINSTRUCTIES

1. Controleer voor ieder gebruik of de

onderste beveiliging op de juiste manier is vergrendeld. Gebruik de zaag niet als de onderste bescherming niet vrij beweegt en onmiddellijk sluit. Klem of bind de onderste bescherming nooit vast in de open positie. Als de zaag onopzettelijk valt, kan de onderste bescherming verbuigen. Trek de onderste bescherming omhoog met de terugtrekhendel en zorg ervoor dat deze vrij kan bewegen en het blad of welk ander deel niet raakt in alle hoeken of zaagdiepten.

2. Controleer de werking van de veer

van de onderste bescherming. Als de bescherming en de veer niet goed functioneren, dienen deze voorCirkelzaag NL

gebruik te worden gerepareerd. De onderste bescherming werkt misschien niet goed als gevolg van beschadigde onderdelen, gomachtige aanslag of vuil.

3. De onderste bescherming dient alleen

handmatig te worden teruggetrokken bij speciale sneden zoals rechtstreeks in een oppervlak of samengestelde sneden. Trek de onderste bescherming omhoog met behulp van de terugtrekhendel en zodra het blad in het materiaal gaat, dient u de onderste bescherming los te laten. Bij alle andere zaagbewerkingen, werkt de onderste bescherming automatisch.

4. Let erop dat de onderste bescherming

altijd over het blad zit voordat de zaag op een werkbank of de grond wordt gezet. Bij een onbeschermd zaagblad waarbij de motor niet actief is, loopt de zaag terug en snijdt deze in alles wat in de weg zit. Denk eraan dat het even duurt voordat het zaagblad stopt, nadat u de motor hebt uitgeschakeld.

VEILIGHEIDSPUNTEN VOOR UW LASER

WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. Deze lasers betekenen normaal gesproken geen optisch gevaar, hoewel staren in de straal blindheid kan veroorzaken. Staar niet direct in de laserstraal. Er kan zich een gevaar voordoen als u toch in de straal staart, volg de veiligheidsvoorschriften als volgt na:

1. De laser moet worden gebruikt en

onderhouden volgens de instructies van de fabrikant.

2. Richt de straal nooit op een persoon of een

voorwerp, anders dan het werkstuk.

3. De laserstraal mag niet expres op een

ander persoon worden gericht en mag niet langer dan 0,25 seconde in het oog schijnen.

4. Zorg er altijd voor dat de laserstraal wordt

gericht op een stabiel werkstuk zonder reflecterende oppervlakken, bijv. hout of andere ruwe oppervlakken zijn acceptabel. Helder schijnend reflecterend plaatstaal of iets dergelijks is niet geschikt voor laserapplicaties , omdat het reflecterende oppervlak de laserstraal terug naar de gebruiker kan richten.

5. Verander het lasertoestel niet door een

ander type. Reparaties moeten worden uitgevoerd door de fabrikant of een geautoriZierde reparateur.

6. LET OP: Ander gebruik van de bediening

of andere verstellingen dan die hierin aangegeven kunnen leiden tot gevaarlijke blootstelling aan straling.

VEILIGHEIDSPUNTEN VOOR UW LASER

KLASSE 2 Het laserapparaat dat met dit gereedschap is ingebouwd is eersteklas met een maximum straling van 1mW en 650 nm golflengte.

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje. GEBRUIK VOLGENS BESTEMMING: De machine is bedoeld om hout in de lengte en breedte door te zagen, recht en onder een hoek tot 45°, waarbij het materiaal vlak op tafel ligt.

1. ZAAGDIEPTE INSTELLEN (Zie A)

Til de instelhendel voor de zaagdiepte op en til het zaaglichaam van de voetplaat. Stel de zaagdiepte in met de schaal en duw de hendel omlaag om te blokkeren. Zaag altijd 3mm dieper dan de dikte van het materiaal om zeker te weten dat het materiaal wordt doorgezaagd.

2. HOEK VAN DE VOETPLAAT INSTELLEN

(Zie B1,B2) Til de vergrendeling van de schuine kant van de grondplaat op om de plaat los te maken en te draaien naar de gewenste schuine hoek met de opgegeven schaal. Duw de vergrendeling van de schuine kant omlaag om de grondplaats in zijn positie te klemmen. Controleer of de hoek goed is en of de voetplaat stevig geblokkeerd is. De hoekmarkeringen op de voetplaat zijn voor de meeste doeleinden nauwkeurig genoeg, maar het is voor nauwkeurig werk aan te bevelen de hoek in te stellen met een gradenboog en een test uit te voeren met een stukje afvalmateriaal. De schaal voor de zaagdiepte is niet bruikbaar als er onder een hoek wordt gezaagd door de mogelijke onnauwkeurigheid.

De schakelaar is geblokkeerd om onbedoeld starten te voorkomen. Druk op de deblokkeerknop en daarna op de aan/ uitschakelaar. Laat daarna de deblokkeerknop los. De schakelaar is nu aan. Om uit te schakelen laat u de schakelaar weer los. Het blad draait daarna nog door. Wacht tot het gereedschap geheel is gestopt voor u het Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen Waarschuwing Veiligheidsklasse Draag oogbescherming Draag oorbescherming Draag een stofmasker Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. Laserstraling Kijk niet in de straalCirkelzaag NL

(Zie D1,D2) De parallel geleider wordt gebruikt om parallelle zaagsneden te maken aan de rand ven het werkobject op een ingestelde afstand. Schuif de parallelgeleiderarm door de bevestigingspunten om de gewenste zaagafstand te bereiken. ZAAGGELEIDER Alleen bij de WX426 (Zie D1) Voor een rechte snede gebrukt u de markering van 0° om venwijdig met de parallelle geleider te werken. Voor een verstek van 45° gebruikt u de markering van 45°. OPMERKING: zaag bij voorkeur eerst proefsgewijs. Alleen bij de WX425 (Zie D2) De Beveltrac

(20) aan de voorkant van de voetplaat wordt gebruikt als snijgeleider.

3. POSITIE VAN HANDGREEP (Zie E)

Houd de zaag tijdens het werk steeds met beide handen vast.

4. EEN ZAAGBLAD MONTEREN EN

VERVANGEN (Zie F,G,H) Druk op de asvergrendelingsknop en gebruik de meegeleverde steeksleutel om de bladbout (13), het moerplaatje (B) en de buitenflens (C) te verwijderen. Draai de onderste bladbescherming met de klok mee en houd deze open met de daarvoor bedoelde hendel terwijl u het zaagblad (12) vervangt. Zorg ervoor dat het gat in het blad op de binnenflens (D) rust en de pijlen die de bladrichting aangeven in de zelfde richting wijzen als de pijl op de onderste bladbescherming. Controleer of het oppervlak van het zaagblad en de flenzen schoon zijn. Druk de blokkeerknop van de as terug, en monteer de buitenste flens over de as. Zet de bout ¼ draai vaster dan vingervast. Controleer of het zaagblad stevig vast zit. WAARSCHUWING: De tanden van het zaagblad zijn zeer scherp. Voor de beste resultaten gebruikt u een zaagblad dat geschikt is voor het materiaal en de gewenste zaagkwaliteit.

5. UITLAAT VOOR ZAAGSEL (Zie I)

Om zaagsel te verwijderen,sluit u een geschikte externe afzuigmachine aan, bijvoorbeeld een stofzuiger, op de uitlaat met behulp van de adaptor en een flexibele slang. Zorg ervoor dat de verbinding stevig vastzit.

6. OPSLAGPLAATS VOOR INBUSSLEUTEL

(Zie J) De inbussleutel wordt aan de achterkant van de cirkelzaag opgeborgen. Doe de sleutel daar weer terug als hij niet wordt gebruikt.

7. LASERGIDS (Zie K)(WX426)

WAARSCHUWING: Richt de straal nooit op een persoon of een voorwerp, anders dan het werkstuk. De straal van de laser is zeer gevaarlijk voor de ogen. Zet de laser aan met de aan/uitschakelaar (3) in de stand ‘I’. Het laserapparaat kan een straal geven i hetzelfde vlak als het zaablad, waardoor er een lijn op het werkstuk komt. Het zaagblad kan gericht worden zodat het de lijn volgt en de snede met de lijn samenvalt. U kunt recht snijden of onder verstek snijden. Nauwkeurige bewegingen zijn mogelijk tijdens het snijden. Zet de laser uit met de aan/uitschakelaar (3) in de stand ‘0’. OPMERKING: Maak de lasergenerator geregeld schoon.

8. DE KOOLBORSTELS VERVANGEN

(Zie L) Er zijn twee koolborstels die kunnen worden vervangen. Deze zijn gemakkelijk bereikbaar via de voor- of achterzijde van de motorbehuizing. WAARSCHUWING: Trek altijd de stekker uit het stopcontact alvorens afstellingen uit te voeren, accessoires te vervangen of elektrische gereedschappen op te bergen. Met dergelijke preventieve veiligheidsmaatregelen kunt u het risico van ongewenste activering van het gereedschap aanzienlijk verkleinen. LET OP: Als er onderhoud wordt uitgevoerd aan een gereedschap,Cirkelzaag NL

mogen ALTIJD alleen maar identieke reserveonderdelen worden gebruikt

1. Zoek de kunststof afdekkappen voor de

koolborstels op de voor- of achterkant van de motorbehuizing.

2. Verwijder de afdekkap met schroefdraad

met behulp van een platte schroevendraaier door ze linksom los te draaien. Oefen geen overmatige kracht uit aangezien dit de afdekkap kan beschadigen.

3. Verwijder de oude koolborstel zoals

4. Breng de nieuwe koolborstel aan en

controleer of hij helemaal in de borstelhouder is geplaatst

5. Breng de afdekkap weer aan met de platte

schroevendraaier. Draai hem vast door rechtsom te draaien. AANWIJZINGEN VOOR

CIRKELZAAG Wordt de machine te heet, laat hem dan 2 à 3 minuten onbelast draaien om de motor af te koelen. Gebruik de zaag niet langere tijd bij een zeer lage snelheid. Gebruik een zaagblad dat geschikt is voor het materiaal dat en de materiaaldikte die gezaagd moet worden. De kwaliteit van de snede wordt beter naarmate er meer zaagtanden op het zaagblad zitten. Zorg er altijd voor dat het werkobject stevig vastgeklemd zit om bewegingen te voorkomen. Ondersteun grote panelen dicht bij de zaagsnede. Elke beweging van het materiaal kan de kwaliteit van de snede beïnvloeden. Het zaagblad zaagt met een opwaartse beweging en kan het bovenste oppervlak van de randen van het werkobject versplinteren bij het zagen. Zorg ervoor dat het bovenste oppervlak niet zichtbaar is als u klaar bent. Wordt het materiaal te snel ingevoerd, dan vermindert dat de prestaties van de machine en verkort het de levensduur van het zaagblad. Werk met de mooie kant van het materiaal naar beneden om lelijke splinters te voorkomen. Gebruik alleen scherpe zaagbladen van het juist type. Een holte zagen (alleen zachte materialen) Voor deze bewerking is veel handigheid nodig. Dit mag alleen worden gedaan door een ervaren persoon. WAARSCHUWING: de zaagbladen zijn tijdens deze bewerking niet beschermd, zodat er zeer nauwkeurig gewerkt moet worden. Teken het gebied af dat gezaagd moet worden. Stel de zaagdiepte in. Zet de zaag boven het afgetekende gebied met de voorste rand van de voetplaat op het werkstuk en de geleiding evenwijdig met de getekende lijn op het werkstuk. Zorg ervoor dat het zaagblad het werkstuk net niet raakt. De bewegende onderste kap moet open worden gezet met de hendel. Zet de zaag aan en laat het zaagblad langzaam op het materiaal zakken, waarbij de voorzijde van de voetplaat als hefboom wordt gebruikt. De onderste kap kan nu worden losgemaakt en weer normaal worden gebruikt. ONDERHOUD Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert. Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon.

MILIEU Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente7776 Cirkelzaag NL

naar informatie en advies over het recyclen van elektrische producten CONFORMITEITVERKLARING Wij, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Verklaren dat het product, Beschrijving WORX Cirkelzaag WORX Laser cirkelzaag Type WX425 WX426 ( 4- aanduiding van machinerie, kenmerkend van Zaag) Functie Snijden van verschillende materialen met een draaiende getande zaagblad Overeenkomt met de volgende richtlijnen, Richtlijn Machines 2006/42/ EG Richtlijn Elektronische Compatibiliteit 2004/108/EG Directiva respeitante RoHS 2011/65/EU Standaards in overeenstemming met, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 De persoon die bevoegd is om het technische bestand te compileren, Naam Russell Nicholson Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/03/22 Jacky Zhou POSITEC KwaliteitsmanagerRundsav DK
