ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WHUD09JE5 PANASONIC

Οδηγός Σύντομου Μενού

Υδρομονάδα Αέρα-Νερού + Δεξαμενή

Συνοδεύεται από Οδηγίες Εγκατάστασης.

Για τον αριθμό σειράς και έτος κατασκευής ανατρέξτε στην πινακίδα ενδείξεων.

Αυτός ο Σύντομος Οδηγός εξηγεί τον τρόπο χρήσης του Σύντομου Μενού.

Διαβάστε τις Οδηγίες Λειτουργίας προσεκτικά προτού χρησιμοποιήσετε το Σύντομο Μενού.

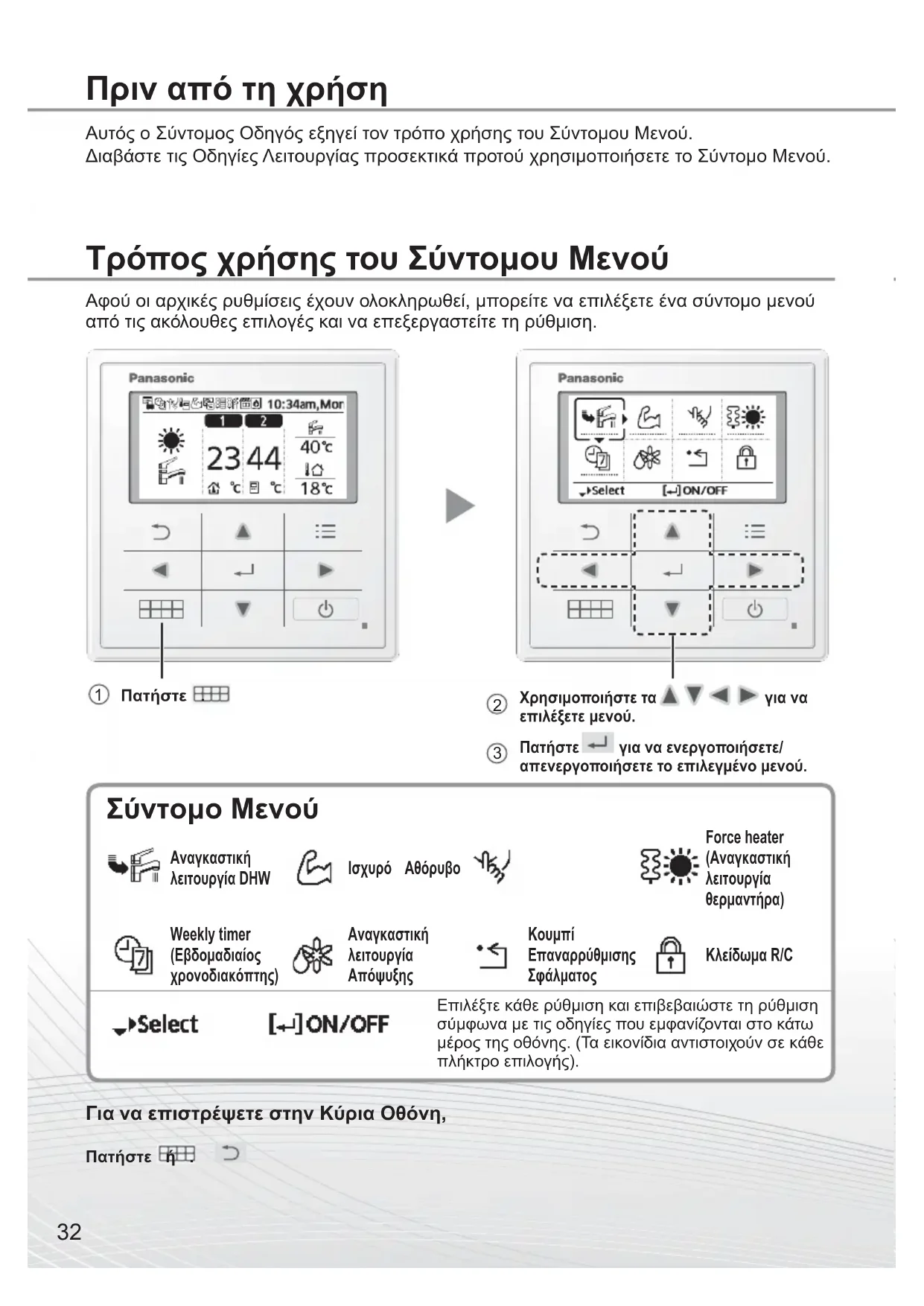

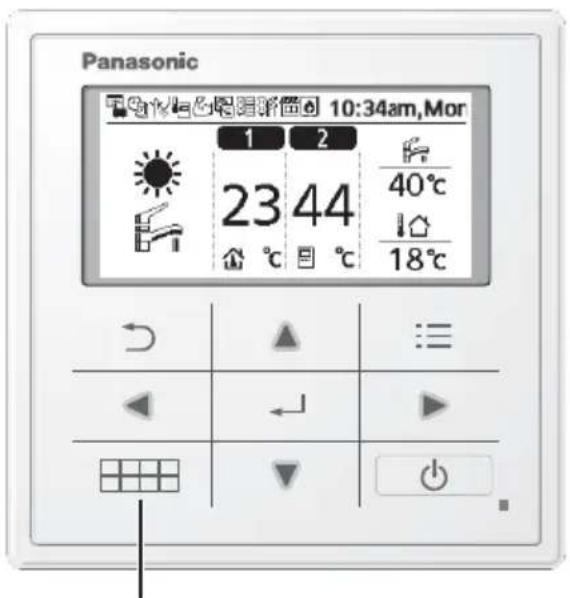

Τρόπος χρήσης του Σύντομου Μενού

Αφού οι αρχικές ρυθμίσεις έχουν ολοκληρωθεί, μπορείτε να επιλέξετε ένα σύντομο μενού από τις ακόλουθες επιλογές και να επεξεργαστείτε τη ρύθμιση.

② Χρησιμοποιήστε τα ▲▼◀▶ για να επιλέξετε μενού.
③ Πατήστε ← για να ενεργοποιήσετε/ απενεργοποιήσετε το επιλεγμένο μενού.

Σύντομο Μενού

Αναγκαστική λειτουργία DHW

Ισχυρό Αθόρυβο

Force heater (Αναγκαστική λειτουργία θερμαντήρα)

Weekly timer (Εβδομαδιαίος χρονοδιακόπτης)

Αναγκαστική λειτουργία Απόψυξης

Κουμπί Επαναρρύθμισης Σφάλματος

Κλείδωμα R/C

Επιλέξτε κάθε ρύθμιση και επιβεβαιώστε τη ρύθμιση σύμφωνα με τις οδηγίες που εμφανίζονται στο κάτω μέρος της οθόνης. (Τα εικονίδια αντιστοιχούν σε κάθε πλήκτρο επιλογής).

Για να επιστρέψετε στην Κύρια Οθόνη,

Πατήστε ή.

Σημειώσεις για το εικονίδιο λειτουργίας

Παράδειγμα:

• Ένδειξη εικονιδίου λειτουργίας με “……” = OFF

• Ένδειξη εικονιδίου λειτουργίας με “____” = ON

Αναγκαστική λειτουργία DHW

Επιλέξτε αυτό το εικονίδιο για να ενεργοποιήσετε ή να απενεργοποιήσετε τη Δεξαμενή DHW.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

• Η Αναγκαστική λειτουργία DHW είναι απενεργοποιημένη.

• Η Αναγκαστική λειτουργία DHW είναι ενεργοποιημένη.

■ Σημείωση:

• Η Αναγκαστική λειτουργία DHW είναι απενεργοποιημένη όταν η Αναγκαστική λειτουργία Θερμαντήρα είναι ενεργοποιημένη.
• Όταν η Αναγκαστική λειτουργία DHW είναι απενεργοποιημένη, η λειτουργία και ο τρόπος λειτουργίας πρέπει να επανέλθουν στην προηγούμενη αποθηκευμένη κατάσταση.

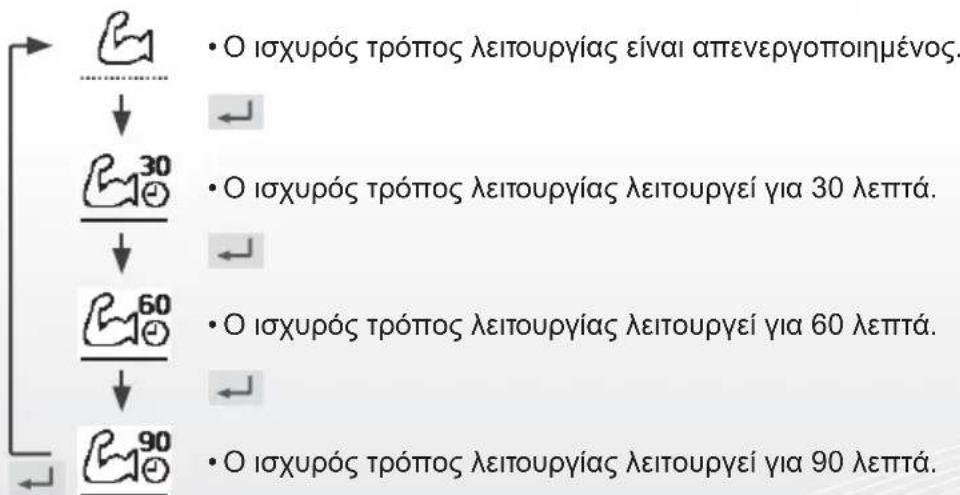

Επιλέξτε αυτό το εικονίδιο για να λειτουργήσετε το σύστημα θέρμανσης/ψύξης σε ισχυρή λειτουργία.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(Η ισχυρή λειτουργία ξεκινά περίπου 1 λεπτό αφού πατηθεί το ← ).

• Ο ισχυρός τρόπος λειτουργίας είναι απενεργοποιημένος. ↓ 30 ↓ 60 ↓ 90 • Ο ισχυρός τρόπος λειτουργίας λειτουργεί για 30 λεπτά. • Ο ισχυρός τρόπος λειτουργίας λειτουργεί για 60 λεπτά. • Ο ισχυρός τρόπος λειτουργίας λειτουργεί για 90 λεπτά.

Σημείωση:

- Ο ισχυρός τρόπος λειτουργίας απενεργοποιείται όταν η λειτουργία είναι ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ.

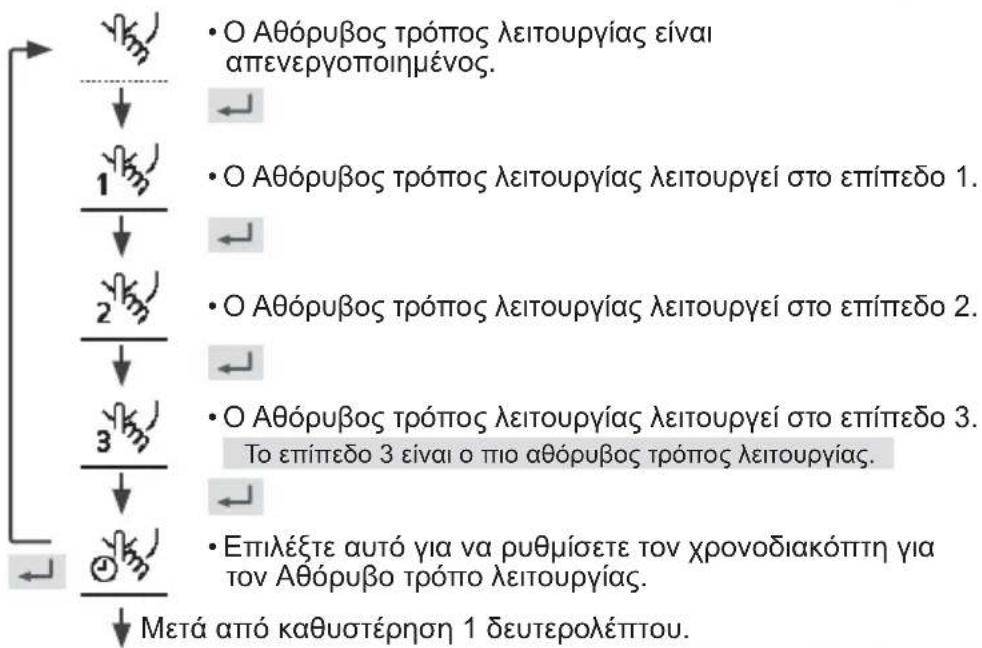

Επιλέξτε αυτό το εικονίδιο για αθόρυβη λειτουργία.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(H αθόρυβη λειτουργία ξεκινά περίπου 1 λεπτό αφού πατηθεί το ← ).

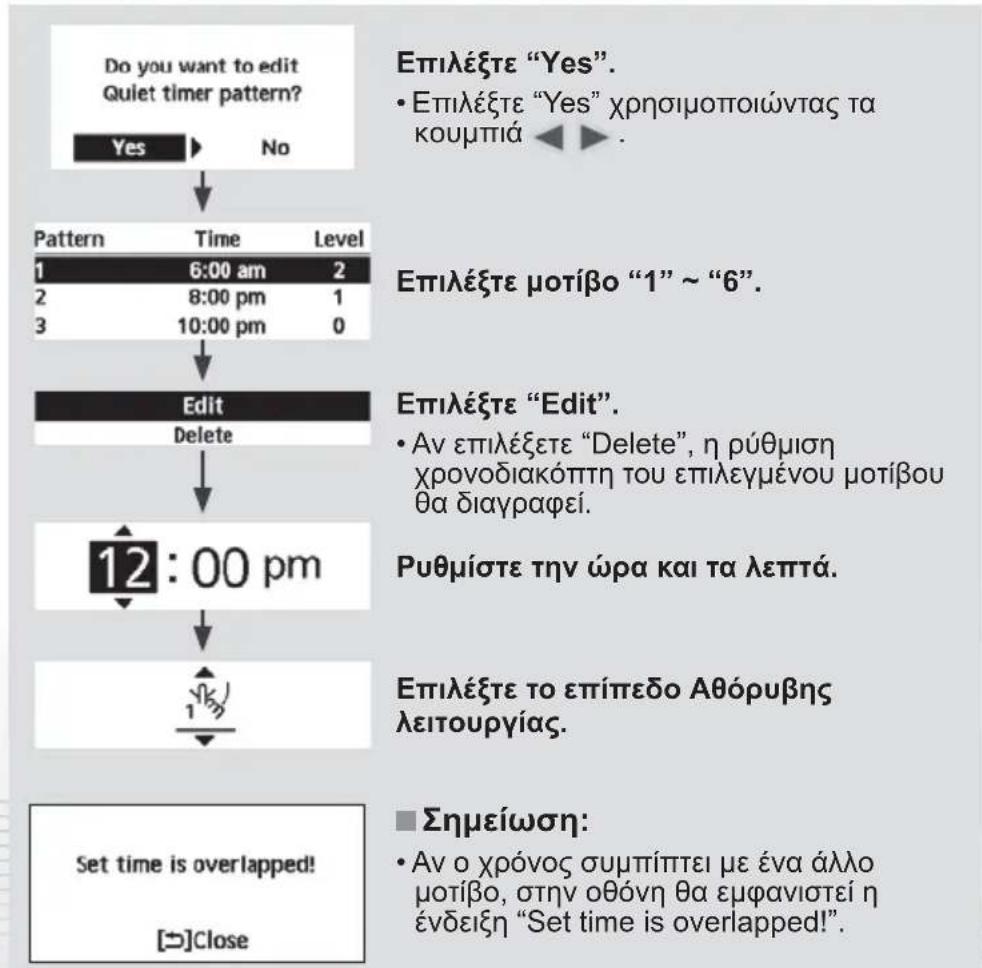

• Ο Αθόρυβος τρόπος λειτουργίας είναι απενεργοποιημένος. ↓ 1 ↓ 2 ↓ 3 ↓ • Ο Αθόρυβος τρόπος λειτουργίας λειτουργεί στο επίπεδο 1. ↓ • Ο Αθόρυβος τρόπος λειτουργίας λειτουργεί στο επίπεδο 2. ↓ • Ο Αθόρυβος τρόπος λειτουργίας λειτουργεί στο επίπεδο 3. To επίπεδο 3 είναι ο πιο αθόρυβος τρόπος λειτουργίας. ↓ • Επιλέξτε αυτό για να ρυθμίσετε τον χρονοδιακόπτη για τον Αθόρυβο τρόπο λειτουργίας. ↓ Μετά από καθυστέρηση 1 δευτερολέπτου.

Force heater (Αναγκαστική λειτουργία θερμαντήρα)

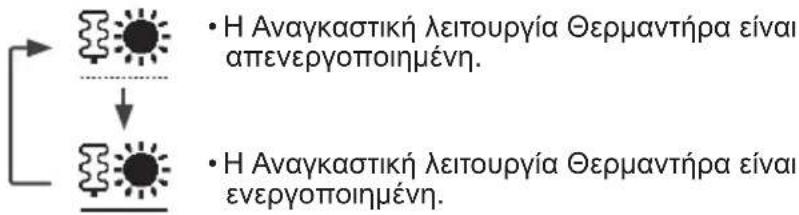

Επιλέξτε για ενεργοποίηση της Αναγκαστικής λειτουργίας Θερμαντήρα.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(Η Αναγκαστική λειτουργία Θερμαντήρα ξεκινά περίπου 1 λεπτό αφού πατηθεί το

• H Αναγκαστική λειτουργία Θερμαντήρα είναι απενεργοποιημένη. • H Αναγκαστική λειτουργία Θερμαντήρα είναι ενεργοποιημένη.

■ Σημείωση:

• Η Αναγκαστική λειτουργία Θερμαντήρα είναι απενεργοποιημένη όποτε η λειτουργία είναι ήδη ενεργοποιημένη και θα εμφανίζεται η ένδειξη “Απενεργοποιημένη εξαιτίας της λειτουργίας ΟΝ!”.

Weekly timer (Εβδομαδιαίος χρονοδιακόπτης)

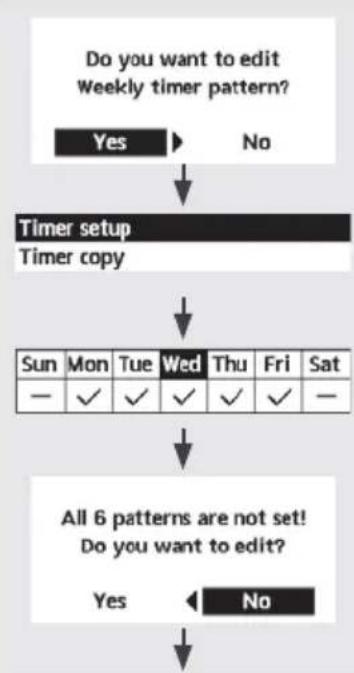

Επιλέξτε αυτό το εικονίδιο για να διαγράψετε (ακυρώσετε) ή να αλλάξετε τον προκαθορισμένο Εβδομαδιαίο Χρονοδιακόπτη.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

• Ο χρονοδιακόπτης δεν είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ

- Ο χρονοδιακόπτης είναι ρυθμισμένος.

Μετά από καθυστέρηση 1 δευτερολέπτου.

- Αν επιλέξετε “No”, η οθόνη θα επιστρέψει στην Κύρια Οθόνη.

- Timer setup: Επιλέξτε τη ρύθμιση Χρονοδιακόπτη για να επεξεργαστείτε τον Εβδομαδιαίο Χρονοδιακόπτη.

- Timer copy: Επιλέξτε για να αντιγράψετε μια ρύθμιση χρονοδιακόπτη.

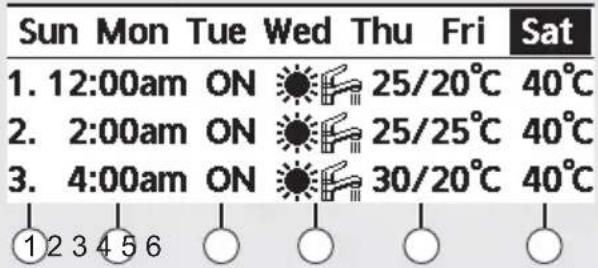

[Παράδειγμα μιας ρύθμισης Χρονοδιακόπτη]

Επιλέξτε την ημέρα/ημέρες την οποία επιθυμείτε να επεξεργαστείτε χρησιμοποιώντας τα κουμπιά ▲▼.

Αν δεν είναι προκαθορισμένα και τα 6 μοτίβα, θα εμφανιστεί αυτή η οθόνη.

① Επιλέξτε μοτίβο “1” \~ “6”.
② Ρυθμίστε την ώρα και τα λεπτά του Χρονοδιακόπτη.
③ Επιλέξτε ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ του Χρονοδιακόπτη.
④ Επιλέξτε τον τρόπο λειτουργίας.

- Επιλέξτε τρόπο λειτουργίας χρησιμοποιώντας τα κουμπιά ▲▼.

⑤ Ρυθμίστε τη θερμοκρασία για τις Ζώνες 1 και 2 (αν το σύστημά σας διαθέτει ρύθμιση για 2 Ζώνες).

⑥ Ρυθμίστε τη θερμοκρασία Δεξαμενής.

Σημείωση:

• Ο χρονοδιακόπτης είναι απενεργοποιημένος όταν η Αναγκαστική λειτουργία Θερμαντήρα είναι ενεργοποιημένη ή όταν είναι ενεργοποιημένος ο Διακόπτης Θέρμανσης-Ψύξης.
  • Αν έχετε προκαθορίσει τον Εβδομαδιαίο Χρονοδιακόπτη σε 2 ζώνες, πρέπει να επαναλάβετε την ίδια διαδικασία και με τη Ζώνη 2.

Αναγκαστική λειτουργία Απόψυξης

Επιλέξτε για την απόψυξη των παγωμένων σωλήνων.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(Όταν ο τρόπος λειτουργίας γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

Request accepted!

[→]Close

Simple black arrow pointing left inside a gray square frame (no text or symbols)

Κουμπί Επαναρρύθμισης Σφάλματος

Επιλέξτε για επαναφορά των προηγούμενων ρυθμίσεων όταν έχει συμβεί σφάλμα.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(Όταν ο τρόπος λειτουργίας έχει γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

Request accepted!

[⊃]Close

- Βεβαιωθείτε ότι όλες οι μονάδες είναι απενεργοποιημένες προτού επιλέξετε αυτόν τον τρόπο λειτουργίας η οποία επαναφέρει όλο το σύστημα στις προηγούμενες ρυθμίσεις.

Simple icon of a padlock inside a square frame (no text or symbols)

Κλείδωμα R/C

Επιλέξτε για κλείδωμα του Τηλεχειριστηρίου.

Πατήστε ← για να επιβεβαιώσετε την επιλογή σας.

(Όταν ο τρόπος λειτουργίας έχει γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

(H Κύρια Οθόνη θα κλειδωθεί.)

• Αν επιλέξετε “No”, η οθόνη θα επιστρέψει στην Κύρια Οθόνη.

Για ξεκλείδωμα του Τηλεχειριστηρίου Πατήστε οποιοδήποτε πλήκτρο.

(Όταν ο τρόπος λειτουργίας έχει γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

Εισαγάγετε 4 αριθμητικά ψηφία (αν ο αριθμός είναι σωστός, η οθόνη θα ξεκλειδωθεί).

Για την επαναφορά ενός ξεχασμένου κωδικού πρόσβασης (οθόνη ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗΣ λειτουργίας)

Πατήστε τα ⊃ , και ▶ συνεχόμενα για 5 δευτερόλεπτα.

(Όταν ο τρόπος λειτουργίας έχει γίνει αποδεκτός, θα εμφανιστεί η παρακάτω οθόνη).

(Η οθόνη θα κλείσει μετά από 3 δευτερόλεπτα.)
