Type de produit	Climatiseur réversible (pompe à chaleur)
Marque et modèle	Panasonic WHUD09JE5
Alimentation électrique	230 V ~ 50 Hz
Puissance frigorifique	Environ 2,5 kW (estimation typique)
Puissance calorifique	Environ 3,2 kW (estimation typique)
Fluide frigorigène	R32 ou R410A (selon modèle)
Modes de fonctionnement	Froid, Chaud, Auto, Déshumidification, Ventilation
Télécommande	Filaire ou infrarouge (selon version)
Fonction turbo chaud	Mode Puissant pour atteindre rapidement la consigne (durée réglable jusqu’à 90 min)
Mode silencieux	3 niveaux de silence programmables par horaire
Résistance électrique de secours	Forçage du chauffage d’appoint (manuel ou programmé)
ECS (Eau Chaude Sanitaire)	Forçage d’une charge ECS par résistance
Programmation hebdomadaire	Jusqu’à 6 programmes par jour, réglage de température et mode pour 1 ou 2 zones
Dégivrage forcé	Pour dégivrer les tuyaux gelés
Réinitialisation codes d’erreur	Restaurer les réglages précédents en cas d’erreur
Verrouillage télécommande	Protection par mot de passe (4 chiffres), réinitialisable
Horloge intégrée	Oui, pour programmation horaire
Gestion 2 zones	Possible si le système le permet (réglage séparé)
Compatibilité avec contact été/hiver	Oui (mentionné dans remarques)
Entretien et nettoyage	Nettoyer les filtres régulièrement, vérifier les aérateurs
Poids unité intérieure	Environ 10–15 kg (estimation)
Dimensions unité intérieure (approx.)	800 x 300 x 250 mm (L x H x P)

FOIRE AUX QUESTIONS - WHUD09JE5 PANASONIC

Comment activer le mode turbo chaud ?

Depuis le menu rapide, sélectionnez l'icône 'Chauffage Turbo' et appuyez sur le bouton de confirmation. Le mode Turbo dure 30, 60 ou 90 minutes selon votre choix.

Comment programmer le mode silencieux ?

Dans le menu rapide, sélectionnez 'Mode Silence', puis 'Silence progr.' pour définir les plages horaires et le niveau de silence (1 à 3).

Comment forcer le chauffage d'appoint ?

Sélectionnez 'Forcer le chauffage' dans le menu rapide. Cela active la résistance électrique de secours. Attention, ce mode se désactive automatiquement si l'appareil est arrêté.

Comment verrouiller la télécommande ?

Dans le menu rapide, choisissez l'icône 'Verrouillage télécommande', puis 'Oui'. Un mot de passe (4 chiffres) vous sera demandé. Pour déverrouiller, appuyez sur une touche et entrez le code.

Que faire si j'ai oublié le mot de passe de verrouillage ?

Mettez l'appareil en arrêt (Standby). Sur la télécommande, maintenez enfoncées les touches ↗ et ➩ pendant 5 secondes. Le mot de passe sera réinitialisé à 0000 et la télécommande déverrouillée.

Comment dégivrer les tuyaux gelés ?

Dans le menu rapide, sélectionnez 'Forcer le dégivrage' et confirmez. Une demande acceptée s'affiche. Le dégivrage forcé démarre alors.

Comment réinitialiser un code d'erreur ?

Assurez-vous que toutes les unités sont arrêtées. Dans le menu rapide, sélectionnez 'Réinitialisation des codes erreurs' et confirmez. Les réglages précédents seront restaurés.

Est-il possible de programmer la climatisation pour chaque jour de la semaine ?

Oui, utilisez la fonction 'Prog. hebdo' dans le menu rapide. Vous pouvez définir jusqu'à 6 programmes par jour avec horaires, températures et modes (y compris pour 2 zones si configuré).

Comment forcer une charge d'eau chaude sanitaire (ECS) ?

Dans le menu rapide, sélectionnez 'Dérogation forcé pour 1 charge ECS' et confirmez. La résistance ECS se mettra en marche pour produire de l'eau chaude.

Le mode silencieux peut-il être programmé ?

Oui, après avoir activé le mode silencieux, vous pouvez entrer dans 'Silence progr.' pour définir jusqu'à 6 plages horaires avec des niveaux de silence (0 = désactivé, 1 à 3 = actif).

MODE D'EMPLOI WHUD09JE5 PANASONIC

Consignes d'installation jointes.

Numéro de série et année de production veuillez vous référer à la plaque signalétique.

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

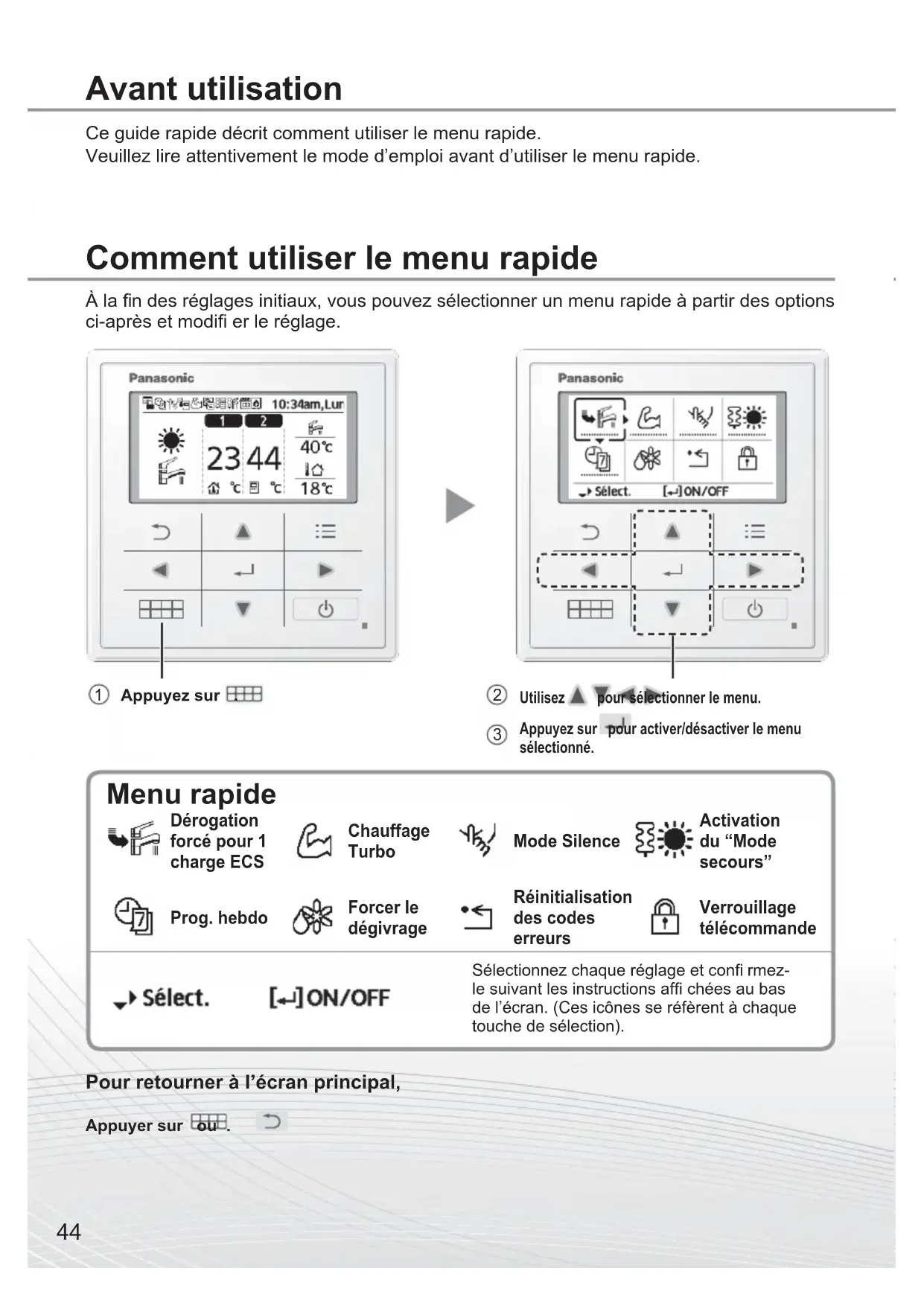

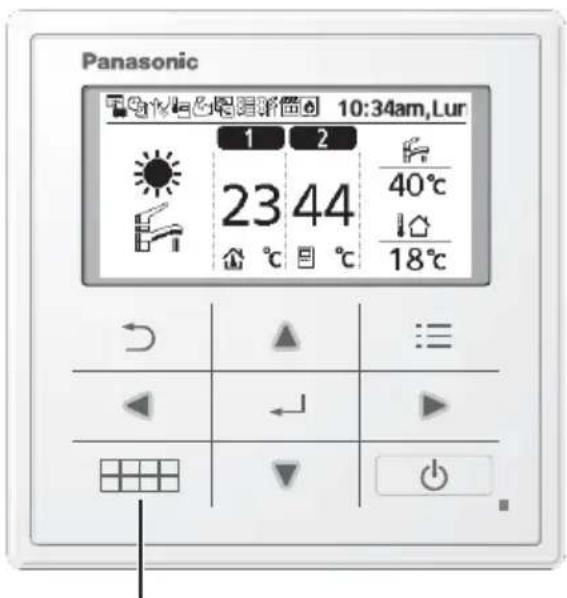

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifi er le réglage.

② Utilisez ▲ pour sélectionner le menu.

③ Appuyez sur pour activer/désactiver le menu sélectionné.

Pour retourner à l'écran principal,

Appuyer sur ou.

Remarques sur l'icône de fonctionnement

Exemple :

• Indication de l'icône de fonctionnement "....=ARRÊT
• Indication de l'icône de fonctionnement “=” MARCHE

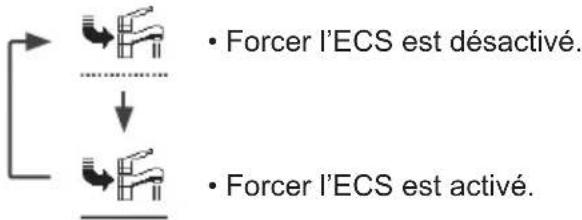

Dérogation forcé pour 1 charge ECS

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur pour confi rmer votre sélection.

■ Remarque :

• Dérogation forcé pour 1 charge ECS est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Dérogation forcé pour 1 charge ECS est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

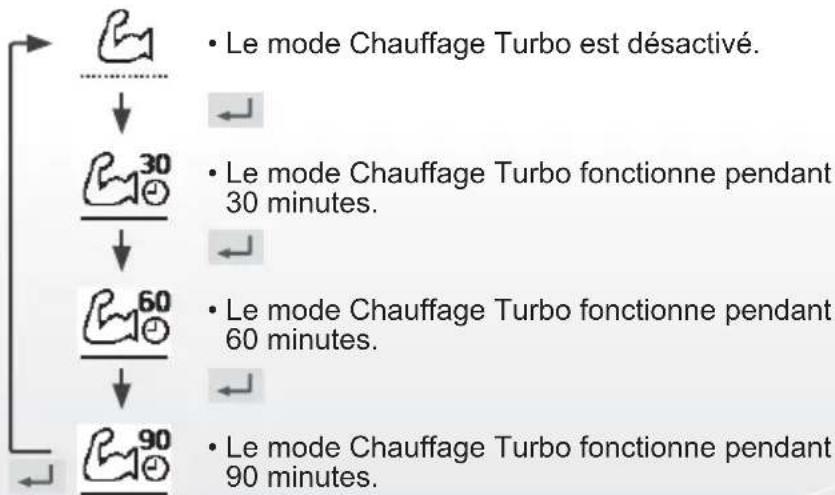

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur pour confi rmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que aît été activé).

Remarque :

- Il est désactivé en cas d'arrêt de fonctionnement.

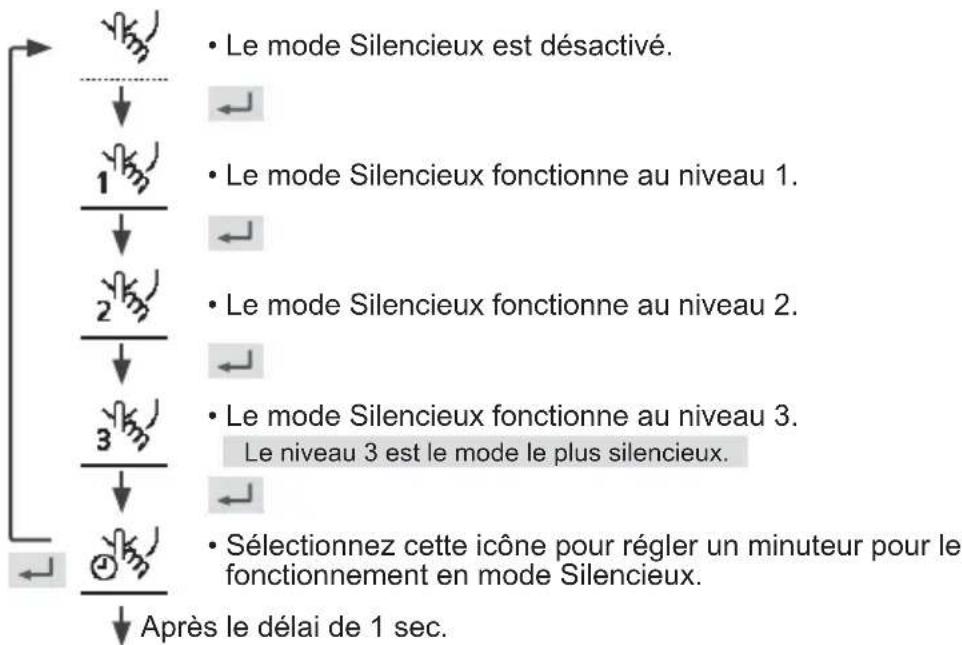

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que aît été activé).


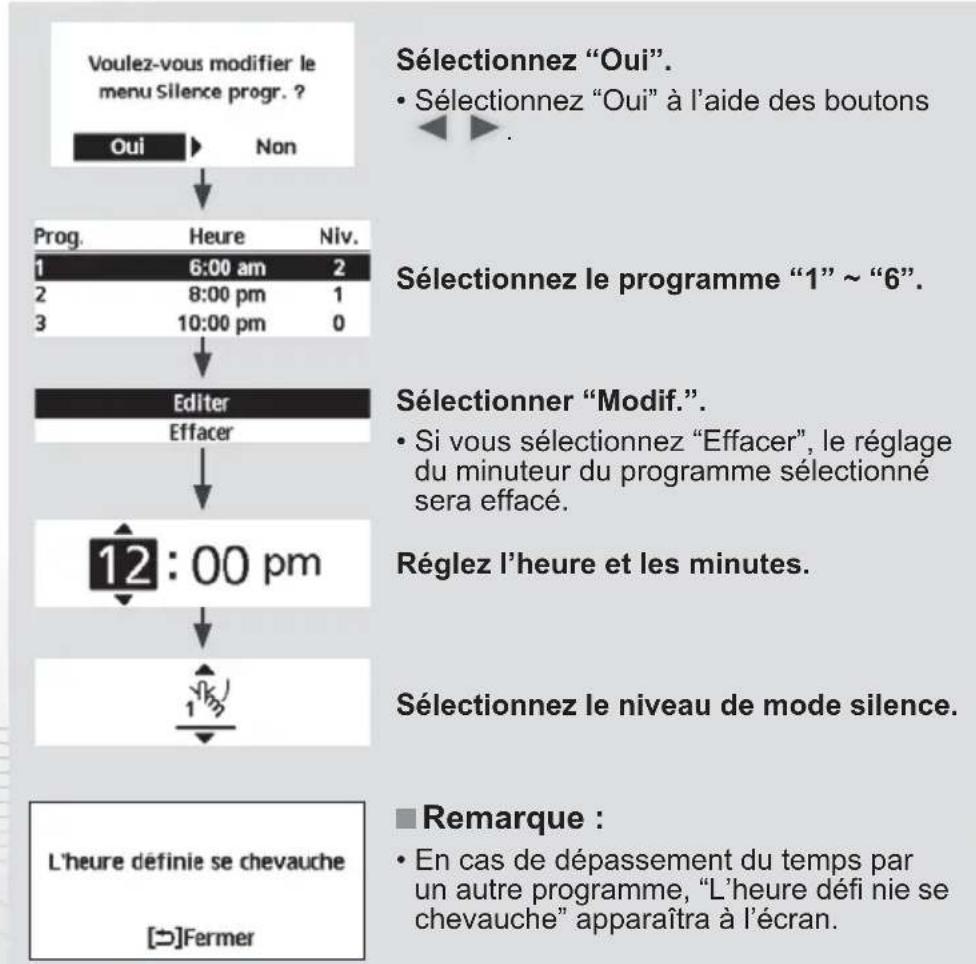


Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

- Forcer chauffage de secours est désactivé.

- Forcer chauffage de secours est activé.

■ Remarque :

- Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et "Désactivé en raison du fonctionnement Marche" s'affi chera.

Désactivé en raison du fonctionnement Marche

[→]Fermer

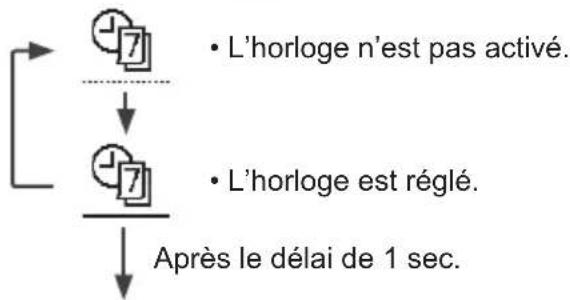

Sélectionnez cette icône pour effacer (annuler) ou modifi er le Prog. hebdo prédéfi ni.

Appuyez sur pour confi rmer votre sélection.


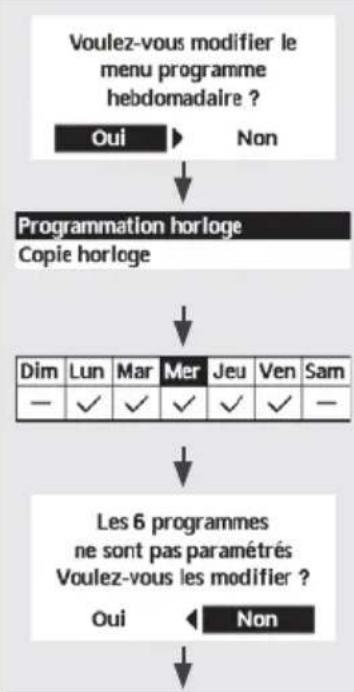


Sélectionnez "Oui".

- Si vous sélectionnez "Non", l'affichage retournera à l'écran principal.

• Programmation horloge : Sélectionnez Programmation horloge pour modifi er le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifi er à l'aide des boutons ▲. ▼

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme “1” \~ “6”.
②Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÊT de l'horloge.
④ Sélectionnez le mode de fonctionnement.

- Sélectionnez le mode à l'aide des boutons

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

⑥Réglez la température du ballon.

Remarque :

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur pour confirmer votre sélection.

(L'écran ci-dessous s'affi chera lorsque le mode est accepté).

Demande acceptée

[→]Fermer

Simple black arrow pointing left inside a gray square frame (no text or symbols)

Réinitialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur pour confi rmer votre sélection.

(L'écran ci-dessous s'affi chera lorsque le mode a été accepté).

Demande acceptée

[⊃]Fermer

- Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Simple icon of a padlock inside a square frame (no text or symbols)

Verrouillage télécommande

Sélectionnez pour verrouiller la télécommande.

Appuyez sur pour confi rmer votre sélection.

(L'écran ci-dessous s'affi chera lorsque le mode a été accepté).

Sélectionnez "Oui".

(L'écran principal sera verrouillé).

- Si "Non" est sélectionné, l'affi chage retournera à l'écran principal.

Pour déverrouiller la télécommande Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affi chera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

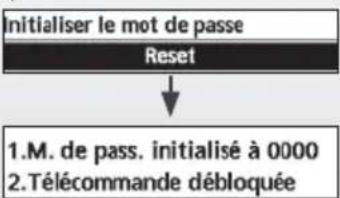

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur ↗ et pendant 5 secondes.

(L'écran ci-dessous s'affi chera lorsque le mode a été accepté).

Sélectionnez "Reset".

(L'écran s'éteindra au bout de 3 secondes.)
