MANUAL DE USUARIO WHUD09JE5 PANASONIC

Guía del menú rápido

Hydrokit Aire-Agua + Tanque

Instrucciones de instalación adjuntas.

Para saber el número de serie y el año de producción consulte la placa indicadora.

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

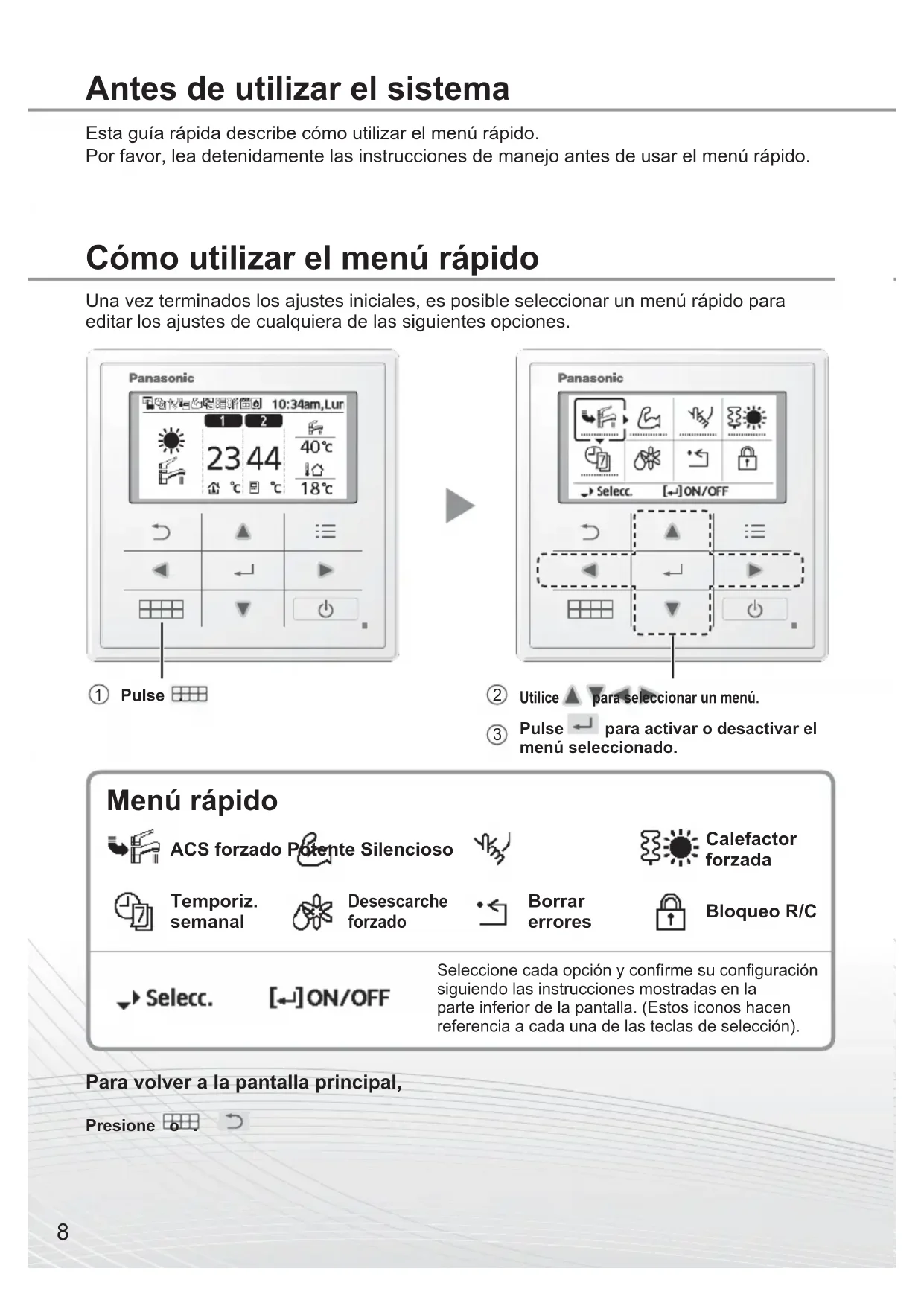

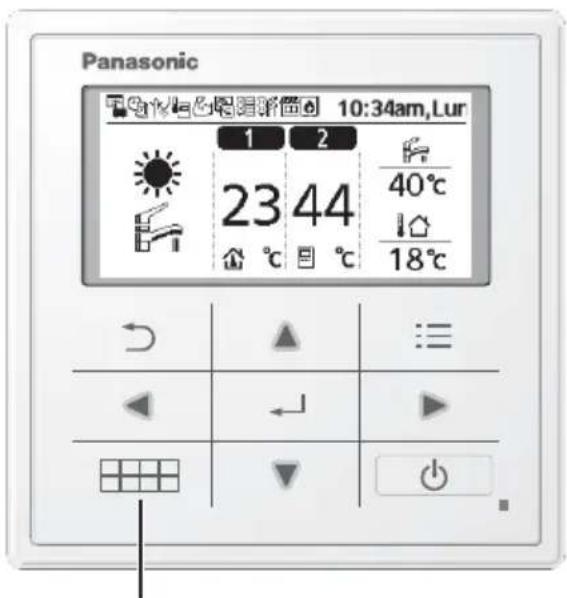

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

② Utilice ▲ para seleccionar un menú.
③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado Potente Silencioso

Calefactor forzada

Temporiz. semanal

Desescarche forzado

Borrar errores

Bloqueo R/C

Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione

Notas sobre el icono de funcionamiento

Ejemplo:

- Icono de funcionamiento con “...”=OFF

- Icono de funcionamiento con “” = ON

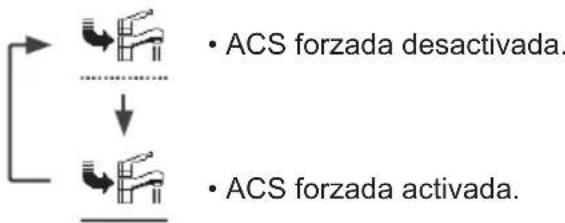

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse para confi rmar su selección.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

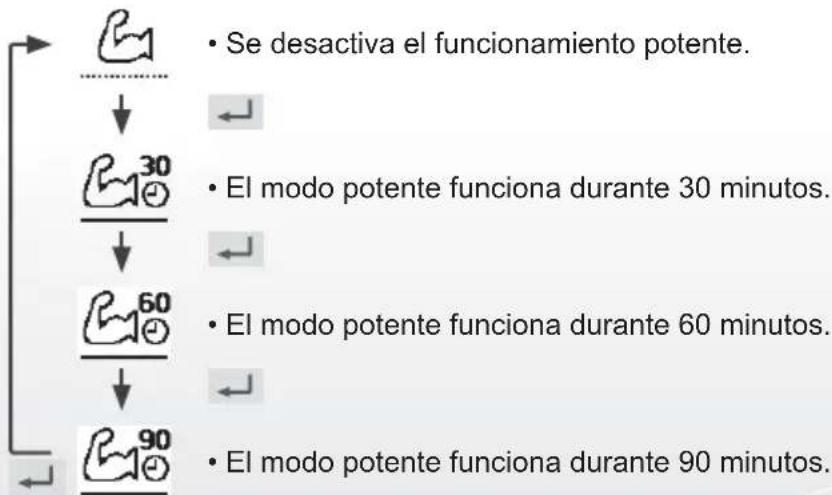

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse para confi rmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado)

Nota:

- El modo potente se desconecta al apagar el sistema.

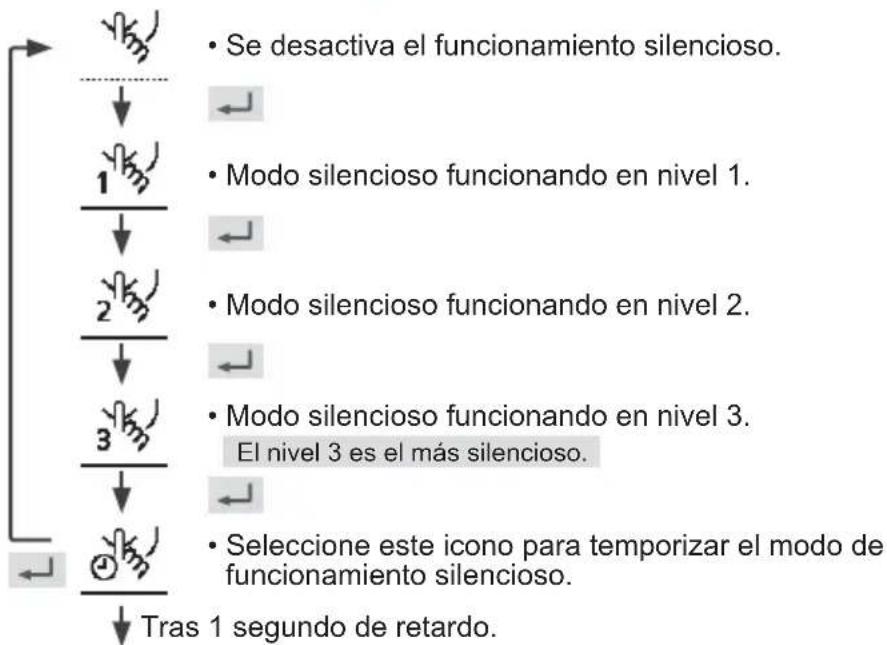

Seleccione este icono para activar el funcionamiento silencioso.

Pulse para confi rmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado)


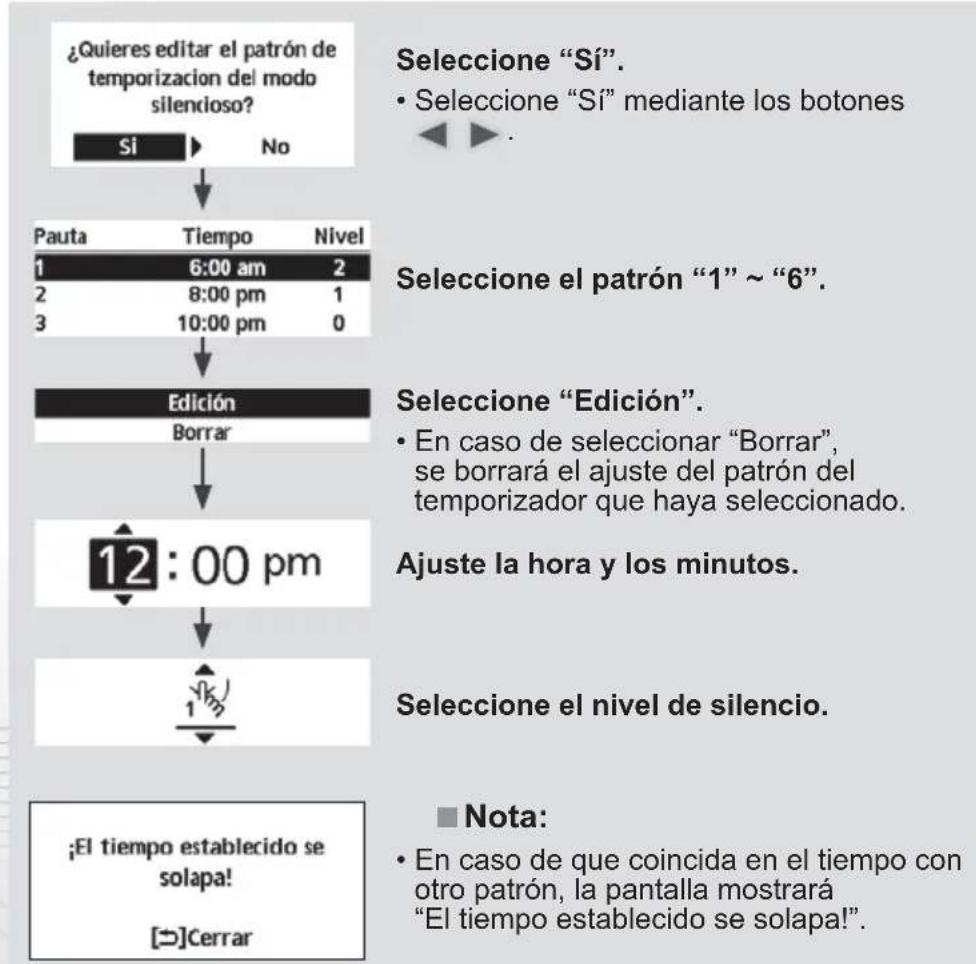


Seleccione este icono para activar el calefactor forzado.

Pulse para confi rmar su selección.

(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado)

• Calefactor forzado desactivado.

• Calefactor forzado activado.

Nota:

- El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se mostrará ¡Deshabilitado debido a la operación ON!

¡Deshabilitado debido a la operación ON!

[⊃]Cerrar

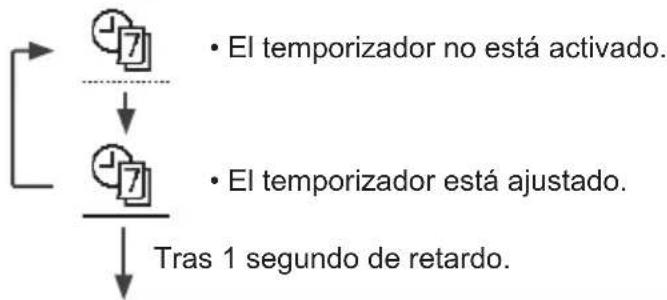

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse para confi rmar su selección.
    note1["El temporizador no está activado"]
    note2["El temporizador está ajustado"]

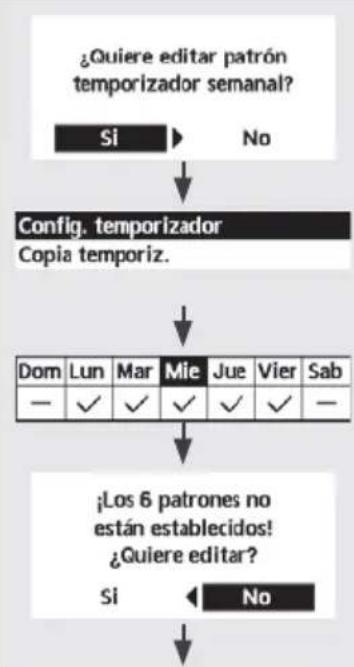


Seleccione "Sí".

- Al seleccionar "No" volverá a la pantalla principal.

• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

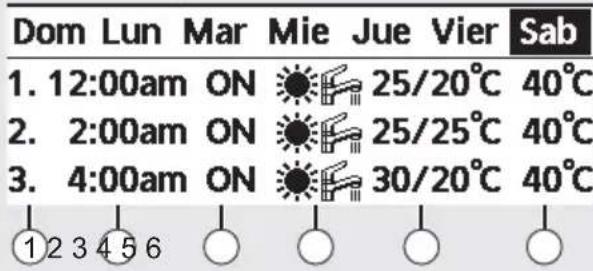

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee editar mediante los botones

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón “1” \~ “6”.
② Establezca la hora y los minutos del programa.
③ Seleccione ON u OFF para el programa.
④ Seleccione el modo de funcionamiento.
⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

• Seleccione el modo mediante los botones

Sabado: Pauta 1: Ajuste T³ Zona1 Zona2 ON 25 °C ON 25 °C 45 °C

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deberá repetir el mismo procedimiento para la zona 2.

Seleccione este icono para descongelar las tuberías.

Pulse para confi rmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[⊃]Cerrar

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Borrar errores

Seleccione este icono para recuperar la confi guración anterior en caso de error.

Pulse para confi rmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada! [⊃]Cerrar

- Cerciórese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la confi guración anterior.

Seleccionar para bloquear el mando a distancia.

Pulse para confi rmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto? Si ▶ No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

- Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse cualquier tecla.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del código (La pantalla se desbloquea al introducir el código correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar funciones)

Pulse y continuamente durante 5 segundos.

(Al aceptar el modo se mostrará esta pantalla).

Seleccione "Reinicio".

(La pantalla se apagará después de 3 segundos.)
