CS-E15GKDW - Aire acondicionado PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado tipo split
Modelo	CS-E15GKDW
Capacidad de enfriamiento (BTU/h)	12000
Capacidad de enfriamiento (kW)	3.5
Alimentación eléctrica	220-240V, 50Hz
Dimensiones unidad interior (An x Al x Pr)	799 x 232 x 183 mm
Dimensiones unidad exterior (An x Al x Pr)	646 x 430 x 250 mm
Peso unidad interior	8.5 kg
Peso unidad exterior	25 kg
Tipo de refrigerante	R32
Relación de eficiencia energética (EER)	3.5
Consumo energético anual (kWh)	800
Tecnología inverter	Sí
Purificación de aire Nanoe-G	Sí
Modo sueño	Sí
Función temporizador	Temporizador de 24 horas
Tipo de filtro de aire	Lavable, Antialérgico
Recordatorio de limpieza del filtro	Sí
Nivel de ruido interior (dB)	21-39
Nivel de ruido exterior (dB)	46
Control remoto	Sí
Función de autolimpieza	Sí
Tipo de instalación	Montaje en pared
Garantía	2 años (piezas y mano de obra)
Índice de reparabilidad	8.5/10

Preguntas frecuentes - CS-E15GKDW PANASONIC

¿Con qué frecuencia debo limpiar el filtro de aire?

Limpie el filtro de aire cada 2 semanas en uso normal. Un filtro sucio reduce la eficiencia y puede causar congelación. Para limpiarlo, retire el filtro, aspire o lave con detergente suave, y seque completamente antes de volver a colocarlo.

¿Qué hace la función Nanoe-G?

Nanoe-G libera radicales hidroxilo que inhiben bacterias, virus y esporas de moho en el aire. También suprime alérgenos y olores, mejorando la calidad del aire interior.

¿Puedo instalar el aire acondicionado yo mismo?

No, la instalación requiere experiencia profesional debido al manejo del refrigerante, conexiones eléctricas y drenaje adecuado. Consulte siempre a un técnico certificado.

¿Por qué mi aire acondicionado no enfría correctamente?

Verifique si el filtro está sucio, si la configuración del termostato es correcta y si la unidad exterior no está obstruida. También asegúrese de que puertas y ventanas estén cerradas. Si el problema persiste, contacte al servicio técnico.

¿Cómo uso la función temporizador?

Presione el botón Timer en el control remoto para configurar la hora de encendido o apagado deseada. Use los botones +/- para ajustar las horas. La unidad se encenderá o apagará automáticamente a la hora establecida.

¿Qué refrigerante usa esta unidad?

La CS-E15GKDW usa refrigerante R32, que tiene un menor potencial de calentamiento global en comparación con refrigerantes antiguos. Es altamente eficiente y respetuoso con el medio ambiente.

¿Cómo activo el modo sueño?

Presione el botón Sleep en el control remoto. La temperatura aumentará gradualmente 1°C por hora durante 2 horas, luego mantendrá ese nivel para ahorrar energía y brindar comodidad durante el sueño.

¿Cuál es el mantenimiento recomendado para la unidad exterior?

Mantenga la unidad exterior libre de escombros, hojas y suciedad. Asegure al menos 30 cm de espacio libre a su alrededor. Revise periódicamente las aletas en busca de daños y límpielas con un cepillo suave si es necesario.

¿Cómo restablezco el indicador de limpieza del filtro?

Después de limpiar el filtro, presione el botón Filter Reset en el control remoto o en la unidad (consulte el manual) para apagar la luz indicadora. La luz generalmente parpadea después de 500 horas de uso.

¿Qué debo hacer si el control remoto deja de funcionar?

Reemplace las pilas por unas nuevas (dos AAA). Asegúrese de que el control remoto apunte a la unidad y esté dentro de los 7 metros. Si aún no funciona, verifique obstrucciones o contacte al soporte técnico.

MANUAL DE USUARIO CS-E15GKDW PANASONIC

Antes de utilizar la unidad, sirvase leer atentamente estas instrucciones de funcionamiento y conservarlas como futuro elemento de consulta.

PORTUGUÉS 34 \~ 49

PRECAUCIONES DE SEGURIDAD

DEFINICIÓN

Para prevenir daños personales, daños a otras personas o daños materiales, se deben seguir las instrucciones siguientes.

El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes:

Advertencia

Esta indicación advierte del posible peligro de muerte o de daños graves.

Precaución

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos denotan acciones que son OBLIGATORIAS.

Advertencia

Mando a Distancia

Durante el funcionamiento

- No utilice pilas recargables (Ni-Cd).

- No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.

- Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo.

- Para que el mando a distancia funcione bien, es necesario insertar las pilas según la polaridad indicada

Unidad Interior

Durante la instalación

- No instale, desinstale ni reinstale la unidad usted mismo; una instalación incorrecta podría causar fugas de agua, descargas eléctricas o incendios. Consulte con un distribuidor autorizado o con un especialista para realizar el trabajo de instalación.

Durante el funcionamiento

- No introduzca los dedos ni ningún otro objeto en la unidad interior o exterior. - No intente reparar la unidad usted mismo.

Entrada de aire

Salida de aire

Precaución

Unidad Interior

Durante la instalación

- No instale la unidad en una atmósfera potencialmente explosiva.

- Verifi que que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.

Durante el funcionamiento

- No lave la unidad con agua, benceno, disolvente o limpiador en polvo. - No utilice la unidad para otros fi nes, como la conservación de alimentos. - No utilice ningún equipo combustible en la dirección del fl ujo de aire. - No se exponga directamente al aire frío durante un periodo prolongado de tiempo. - Ventile la habitación con regularidad.

Fuente de energía

Durante el funcionamiento

- Apague la unidad antes de proceder a la limpieza o al mantenimiento. - Desconecte la unidad si no va a utilizarla durante un periodo prolongado de tiempo - Este aparato de aire acondicionado dispone de un dispositivo incorporado de protección frente a sobrecargas. Sin embargo, y para evitar posibles averias provocadas por tormentas eléctricas especialmente violentas, se recomienda desenchufar la unidad. No toque el aparato de aire acondicionado si hay tormentas: podría sufrir una descarga eléctrica.

Fuente de energía

Durante la instalación

- Este equipo debe estar conectado a tierra e instalado con interruptor de circuito con toma de tierra. De lo contrario, podría provocar descargas eléctricas o un incendio en caso de mal funcionamiento.

Durante el funcionamiento

- No conecte otros aparatos a la misma toma de corriente. - No manipule los cables de alimentación. - No utilice cables de extensión. - No utilice la unidad con las manos mojadas. - Utilice el cable de alimentación específi cada - Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualifi cada. - En caso de emergencia o condiciones anormales (olor a quemado, etc.), apáguelo y consulte su proveedor más cercano.

Entrada de aire

Entrada de aire

Salida de aire

Unidad Exterior

Durante la instalación

- Verifi que que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.

Durante el funcionamiento

- No apoye ni coloque ningún objeto en la unidad interior o exterior.

- Después de haber utilizado la unidad durante periodos de tiempo prolongados, compruebe que el bastidor de instalación no esté dañado.

INFORMACIÓN REGLAMENTARIA

Este aparato no debe ser utilizado por niños ni por personas discapacitadas sin supervisión. Se debe vigilar que los niños no jueguen con el aparato.

REQUISITOS MEDIOAMBIENTALES

Cómo deshacerse de las pilas

Debe reciclar las pilas o deshacerse de ellas correctamente.

CÓMO DESHACERSE DEL APARATO

"Instrucciones para usuarios finales" de aparatos de aire acondicionado: Este aparato de aire acondicionado incluye la marca mostrada arriba, que indica que no debe deshacerse del equipo eléctrico del mismo modo que lo harla con otros desechos domésticos. Los países de la Comunidad Europea (*) cuentan con un sistema dedicado a la recolección de este tipo de productos. No intente desmontar el sistema por sus propios medios, ya que podría tener efectos nocivos sobre su salud y dañar el entorno por la manipulación incorrecta de desechos. La extracción y desechado del refrigerante, el aceite y otras piezas debe ser llevado a cabo por un instalador cualificado y siempre siguiendo las normativas locales y nacionales correspondientes. Los aparatos de aire acondicionado deben tratarse como dispositivos de tratamiento especializado para su reutilización, reciclaje y recuperación, y no deben eliminarse dentro del flujo normal de desechos municipales. Póngase en contacto con un instalador, distribuidor o autoridad local para obtener más información. También se pueden aplicar sanciones por una incorrecta manipulación de productos de desecho, según las leyes nacionales.

*sujeto a la legislación nacional de cada Estado Miembro

Información relativa al modo de deshacerse de productos eléctricos en otros países fuera de la Unión Europea

Estos símbolos sólo son válidos en la Unión Europea. Si quiere deshacerse de este producto, póngase en contacto con un instalador, distribuidor o autoridad local para informarse sobre el método más adecuado.

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas.

Temperatura (°C)		Interior Exterior
		*DBT *WBT *DBT *WBT
ENFRIAMIENTO	Máxima	32 23	43 26
	Mínima	16 11	16 11
CALENTAMIENTO	Máxima	30 – 24	18
	Mínima	16 – -10	-11

*DBT: Temperatura en seco *WBT: Temperatura en húmedo

Muchas gracias por elegir una unidad de aire acondicionado Panasonic

CONTENIDO

PRECAUCIONES DE SEGURIDAD

18

INFORMACIÓN REGLAMENTARIA

19

PARA PONER EN FUNCIONAMIENTO (Para unidad interior serie GK)

20\~23

PARA PONER EN FUNCIONAMIENTO (Para unidad interior serie DB, DD, DT y GF)

24\~25

FUNCIÓN DE ACONDICIONADOR DE AIRE MÚLTIPLE

CUIDADO Y LIMPIEZA

(Para unidad interior serie DD)

26

CUIDADO Y LIMPIEZA

(Para unidad interior serie GK)

27\~28

CUIDADO Y LIMPIEZA

(Para unidad interior serie DB)

29

CUIDADO Y LIMPIEZA

(Para unidad interior serie DT)

30

CUIDADO Y LIMPIEZA

(Para unidad interior serie GF)

31

LOCALIZACIÓN DE AVERÍAS

32\~33

GUÍA RÁPIDA

Cubierta trasera

Nota:

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.

(Para unidad interior serie GK)

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW, CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

PREPARACIÓN DEL MANDADA DISTANCIA

Insertar las baterías

- La vida útil de las pilas suele ser aproximadamente de 1 año. Cambie las pilas cuando la pantalla del mando a distancia o la señal de transmisión se vuelvan débiles.

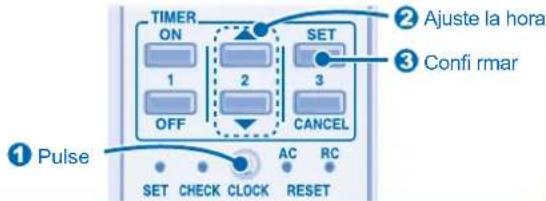

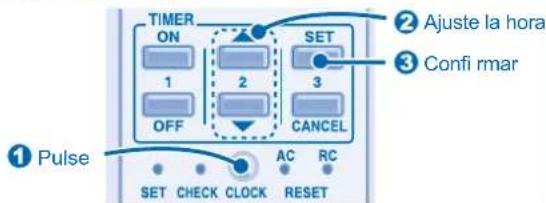

Programar la hora

MODO DE OPERACIÓN

Conectar Ajuste de

temperatura

MODO AUTOMÁTICO - PARA SU CONVENIENCIA

• La unidad selecciona automáticamente el modo de funcionamiento según los ajustes de temperatura y las temperaturas interior y exterior.
• El modo de operación es seleccionado nuevamente cada 3 horas. Durante la selección del modo de operación el indicador de encendido parpadea.

MODO CALOR - PARA DISFRUTAR DE AIRE CALIENTE

- En el modo de calentamiento, la unidad tarda unos instantes en calentarse. El indicador de encendido parpadea durante el funcionamiento.

MODO FRÍO - PARA DISFRUTAR DE AIRE FRÍO

MODO DESHUMIDIFICACIÓN - PARA DESHUMIDIFICAR EL AMBIENTE

• En modo deshumidifi cación, el ventilador interior funciona a baja velocidad para lograr una función de suave refrigeración.
• El rango de temperaturas para seleccionar va de 16°C \~ 30°C.
• El funcionamiento de la unidad dentro de la temperatura recomendada podría resultar en el ahorro de energía. MODO CALOR : 20°C \~ 24°C. MODO FRÍO : 26°C \~ 28°C. MODO DESHUMIDIFICACIÓN : 1°C \~ 2°C menos que la temperatura ambiente.

TRANSMISOR DE MANDO A DISTANCIA

Para utilizar con unidad interior serie GK.

• Asegúrese de que el paso de la señal no esté obstruido.
• Algunos tipos de lámparas fl uorescentes pueden interferir en la transmisión de la señal. Consulte con el distribuidor más cercano.

Distancia máxima : 8m

Pantalla del mando a distancia

Notas:

• Pulse el botón RC RESET para restablecer los ajustes predeterminados del mando a distancia.
• En funcionamiento normal, los botones SET y RESET no se utilizan.
• Mientras utilice el mando a distancia, procure estar atento al indicador OFF de la pantalla del mando a distancia para impedir que la unidad comience / pare incorrectamente.
• PATROL funciona automáticamente una vez que la unidad
  es encendida con el botón

PARA SELECCIONAR LA VELOCIDAD DEL VENTILADOR

- Hay 5 niveles de velocidad del ventilador,

además de la velocidad automática ^* . * Si está ajustada la velocidad automática del ventilador, la velocidad del ventilador se ajustará automáticamente según el tipo de funcionamiento.

PARA REGULAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

• Mantiene la habitación ventilada.
- Existen 5 opciones para la dirección vertical del flujo de aire.
- Si está ajustada la dirección vertical del flujo de aire automática, la persiana sube y baja automáticamente.
- En el modo de calor, el aire sale horizontalmente por un rato, luego comienza a soplar hacia abajo.
- No ajuste la persiana vertical de dirección del flujo de aire manualmente.
- La dirección de la corriente de aire horizontal se regula manualmente.

PARA SUPERVISAR LA CALIDAD DE AIRE

• Este ajuste permite al sensor del detector reconocer automáticamente la calidad del aire.
• Cuando la calidad del aire es insatisfactoria, la operación de e-ión comenzará automáticamente.

PARA DISFRUTAR DEL AIRE LIMPIO

- Este ajuste produce el efecto de aire limpio gracias a la generación de iones negativos que atraen el polvo que entonces será capturado en los filtros positivos de e-ión.

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

- Este ajuste proporciona un ambiente silencioso gracias a la reducción del ruido del flujo de aire.

ALCANZAR TEMPERATURA RÁPIDAMENTE

- Este ajuste permite conseguir rápidamente la temperatura deseada.

PATROL

e-ion

QUIET

POWERFUL

y están

disponibles

-

en todos los modos y se pueden cancelar volviendo a pulsar el botón correspondiente.

- Los funcionamientos y o y no se pueden activar simultáneamente.

PATROL

e-ion

- Las operaciones y podrían ser activadas incluso cuando el acondicionador de aire se encuentre apagado. En esta condición, una vez que el indicador de e-ión es puesto en ON, la unidad funcionará con la velocidad AUTO (automática) de ventilador y oscilación de aire.

podría

n ser activadas incluso

Sin embargo, la operación

no podrá ser activada si otra

unidad de interior está activando el modo de calefacción.

PARA AJUSTAR EL TEMPORIZADOR

- Cuando usted quiere poner automáticamente en ON (encender) o en OFF (apagar) el acondicionador de aire a una hora predeterminada.

Ajuste el temporizador de activación (ON) o de desactivación (OFF).

Ajuste la hora deseada.

Confirme el ajuste.

Para cancelar el temporizador de activación (ON) o el de desactivación

(OFF), pulse

y, después,

pulse

-

OFF

• Cuando el temporizador ON está programado, la unidad puede comenzar antes (hasta 35 minutos) del tiempo real programado para alcanzar la temperatura que usted eligió.
• El ajuste del temporizador se repite todos los días.
• En caso de fallo eléctrico, puede restablecer el ajuste previo (con la unidad encendida de nuevo) pulsando el botón SET.
• Si se cancela el temporizador, pulse restablecer el ajuste previo.
  para

- El temporizador se basa en el tiempo programado desde el mando a distancia.

- Puede programar su hora deseada para el temporizador de activación (ON) o de desactivación (OFF).

Sugerencia

Se puede ahorrar un 10% de electricidad si ajusta la temperatura 1°C por encima de la temperatura deseada durante la función de enfriamiento o 2°C por debajo durante la función de calentamiento.
Para reducir el consumo de electricidad durante el modo de refrigeración, cierre las cortinas para evitar que entre la luz solar y el calor.
Para deshabilitar la operación PATROL durar comienzo del funcionamiento de la unidad con
OFF/ON
presione y sostenga suéltelo.
durante 5 segundos y luego
PATROL
Para reiniciar, presione otra vez durante 5
segundos y luego suéltelo.

Para ajustar el formato de hora en 12 (am/pm) o 24 horas, pulse y mantenga presionado el botón durante aproximadamente 5 segundos.
Para reducir la intensidad de la pantalla en el acondicionador de aire:

Pulse y mantenga presionado el botón segundos.

durante 5

Para reiniciar, vuelva a pulsar el botón segundos.

durante 5

Para cambiar el ajuste de temperatura a °C o °F, pulsar y mantener presionado durante aproximadamente 10 segundos.

- Para apagar el acondicionador de aire, apriete

OFF/ON①

PARA PONER EN FUNCIONAMIENTO (Para unidad interior serie GK)

PREPARACIÓN DEL VANDORA DISTANCIA

Insertar las baterías

- La vida útil de las pilas suele ser aproximadamente de 1 año. Cambie las pilas cuando la pantalla del mando a distancia o la señal de transmisión se vuelvan débiles.

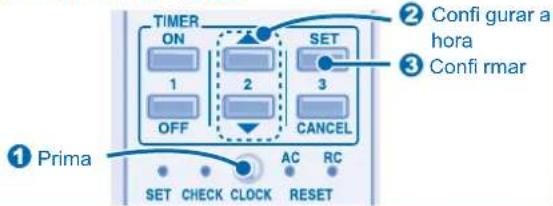

Programar la hora

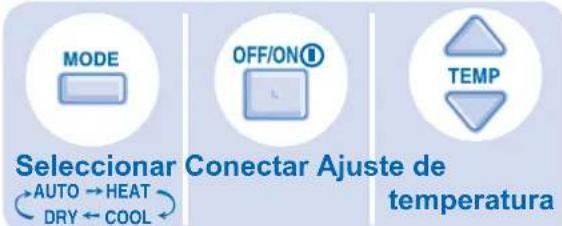

MODO DE OPERACIÓN

Seleccionar Conectar Ajuste de

AUTOHEAT DRYCOOL temperatura

MODO AUTOMÁTICO - PARA SU CONVENIENCIA

• La unidad selecciona automáticamente el modo de funcionamiento según los ajustes de temperatura y las temperaturas interior y exterior.
• El modo de operación es seleccionado nuevamente cada 3 horas. Durante la selección del modo de operación el indicador de encendido parpadea.

MODO CALOR - PARA DISFRUTAR DE AIRE CALIENTE

- En el modo de calentamiento, la unidad tarda unos instantes en calentarse. El indicador de encendido parpadea durante el funcionamiento.

MODO FRÍO - PARA DISFRUTAR DE AIRE FRÍO

MODO DESHUMIDIFICACIÓN - PARA DESHUMIDIFICAR EL AMBIENTE

• En modo deshumidifi cación, el ventilador interior funciona a baja velocidad para lograr una función de suave refrigeración.
• El rango de temperaturas para seleccionar va de 16°C - 30°C.
• El funcionamiento de la unidad dentro de la temperatura recomendada podría resultar en el ahorro de energía. MODO CALOR : 20°C \~ 24°C. MODO FRÍO : 26°C \~ 28°C. MODO DESHUMIDIFICACIÓN : 1°C \~ 2°C menos que la temperatura ambiente.

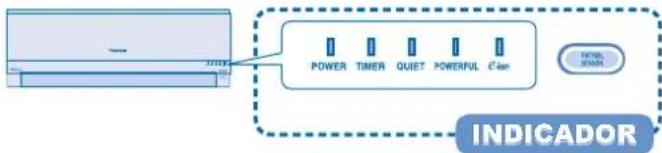


TRANSMISOR DE MANDO A DISTANCIA

Para utilizar con unidad interior serie GK.

• Asegúrese de que el paso de la señal no esté obstruido.
• Algunos tipos de lámparas fl uorescentes pueden interferir en la transmisión de la señal. Consulte con el distribuidor más cercano.

Notas:

• Pulse el botón RC RESET para restablecer los ajustes predeterminados del mando a distancia.
• En funcionamiento normal, los botones SET y AC RESET no se utilizan.
• Mientras utilice el mando a distancia, procure estar atento al indicador OFF de la pantalla del mando a distancia para impedir que la unidad comience / pare incorrectamente.
  • PATROL funciona automáticamente una vez que la unidad
  es encendida con el botón

PARA SELECCIONAR LA VELOCIDAD DEL VENTILADOR

- Hay 5 niveles de velocidad del ventilador,

además de la velocidad automática ^* . * Si está ajustada la velocidad automática del ventilador, la velocidad del ventilador se ajustará automáticamente según el tipo de funcionamiento.

PARA REGULAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

• Mantiene la habitación ventilada.
- Existen 5 opciones para la dirección vertical/horizontal del fl ujo de aire.
- No ajuste la persiana vertical y horizontal de dirección del fl ujo de aire manualmente.
- Si está ajustada la dirección vertical/horizontal del flujo de aire automática, la persiana se mueve hacia la derecha/izquierda y arriba/abajo automáticamente.
- En el modo de calentamiento, el aire se expulsa horizontalmente durante unos instantes, después comienza a salir en dirección descendente y el flujo de aire de la persiana comienza a oscilar entre izquierda y derecha, después de que la temperatura aumenta.

PARA SUPERVISAR LA CALIDAD DE AIRE

• Este ajuste permite al sensor del detector reconocer automáticamente la calidad del aire.
• Cuando la calidad del aire es insatisfactoria, la operación de e-ión comenzará automáticamente.

PARA DISFRUTAR DEL AIRE LIMPIO

- Este ajuste produce el efecto de aire limpio gracias a la generación de iones negativos que atraen el polvo que entonces será capturado en los fi ltros positivos de e-ión.

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

- Este ajuste proporciona un ambiente silencioso gracias a la reducción del ruido del fl ujo de aire.

ALCANZAR TEMPERATURA RÁPIDAMENTE

- Este ajuste permite conseguir rápidamente la temperatura deseada.

- Las funciones , , y están disponibles en todos los modos y se pueden cancelar volviendo a pulsar el botón correspondiente.

- Los funcionamientos PATROL e-ion QUIET POWERFUL y o y no se pueden activar simultáneamente.

PATROL

e-ion

- Las operaciones y podrian ser activadas incluso cuando el acondicionador de aire se encuentre apagado. En esta condición, una vez que el indicador de e-ión es puesto en ON, la unidad funcionará con la velocidad AUTO (automática) de ventilador y oscilación de aire.

Sin embargo, la operación

no podrá ser activada si otra

unidad de interior está activando el modo de calefacción.

PARA AJUSTAR EL TEMPORIZADOR

- Cuando usted quiere poner automáticamente en ON (encender) o en OFF (apagar) el acondicionador de aire a una hora predeterminada.

Ajuste el temporizador de activación (ON) o de desactivación (OFF).

Ajuste la hora deseada.

Confirme el ajuste.

Para cancelar el temporizador de activación (ON) o el de desactivación

(OFF), pulse

y, después,

pulse

• Cuando el temporizador ON está programado, la unidad puede comenzar antes (hasta 35 minutos) del tiempo real programado para alcanzar la temperatura que usted eligió.
• El ajuste del temporizador se repite todos los días.
• En caso de fallo eléctrico, puede restablecer el ajuste previo (con la unidad encendida de nuevo) pulsando el botón SET.
• Si se cancela el temporizador, pulse restablecer el ajuste previo.
  para

• El temporizador se basa en el tiempo programado desde el mando a distancia.
• Puede programar su hora deseada para el temporizador de activación (ON) o de desactivación (OFF).

Sugerencia

Se puede ahorrar un 10% de electricidad si ajusta la temperatura 1°C por encima de la temperatura deseada durante la función de enfriamiento o 2°C por debajo durante la función de calentamiento.
Para reducir el consumo de electricidad durante el modo de refrigeración, cierre las cortinas para evitar que entre la luz solar y el calor.
Para deshabilitar la operación PATROL durant comienzo del funcionamiento de la unidad con

presione y sostenga suéltelo.

durante 5 segundos y luego

Para reiniciar, presione □ otra vez durante 5 segundos y luego suéltelo.

Para ajustar el formato de hora en 12 (am/pm) o 24 horas, pulse y mantenga presionado el botón durante aproximadamente 5 segundos.
Para reducir la intensidad de la pantalla en el acondicionador de aire:

Pulse y mantenga presionado el botón segundos.

durante 5

Para reiniciar, vuelva a pulsar el botón segundos.

durante 5

Para cambiar el ajuste de temperatura a °C o °F, pulsar y mantener presionado durante aproximadamente 10 segundos.

- Para apagar el acondicionador de aire, apriete

(Para unidad interior serie DB, DD, DT y GF)

CS-E15DB4EW, CS-E18DB4EW, CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW, CS-E9GFEW, CS-E12GFEW, CS-E18GFEW, CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

PREPARACIÓN DEL MANDO A DISTANCIA

Insertar las baterías

- La vida útil de las pilas suele ser aproximadamente de 1 año. Cambie las pilas cuando la pantalla del mando a distancia o la señal de transmisión se vuelvan débiles.

Programar la hora

(Serie DB) (Serie DD) (Serie GF) (Serie DT)

TRANSMISOR DE MANDO A DISTANCIA

Para utilizar con unidades interiores series DB, DD, DT y GF.

- Asegúrese de que el paso de la señal no esté obstruido.

- Algunos tipos de lámparas fl uorescentes pueden interferir en la transmisión de la señal. Consulte con el distribuidor más cercano.

Distancia máxima : 8m

MOBO DE OPERACIÓN

Seleccionar

OFF/ON ①

Conectar Ajuste de

temperatura

MODO AUTOMÁTICO - PARA SU CONVENIENCIA

• La unidad selecciona automáticamente el modo de funcionamiento según los ajustes de temperatura y las temperaturas interior y exterior.
• El modo de operación es seleccionado nuevamente cada 3 horas. Durante la selección del modo de operación el indicador de encendido parpadea.

MODO CALOR - PARA DISFRUTAR DE AIRE CALIENTE

- En el modo de calentamiento, la unidad tarda unos instantes en calentarse. El indicador de encendido parpadea durante el funcionamiento.

MODO FRÍO - PARA DISFRUTAR DE AIRE FRÍO

MODO DESHUMIDIFICACIÓN - PARA DESHUMIDIFICAR EL AMBIENTE

• En modo deshumidifi cación, el ventilador interior funciona a baja velocidad para lograr una función de suave refrigeración.
• El rango de temperaturas para seleccionar va de 16°C \~ 30°C.
• El funcionamiento de la unidad dentro de la temperatura recomendada podría resultar en el ahorro de energía.

MODO CALOR

: 20^ C - 24^ C.

MODO FRÍO

: 26°C \~ 28°C.

MODO DESHUMIDIFICACIÓN

: 1°C \~ 2°C menos que la temperatura ambiente.

Notas:

• Pulse el botón RESET para restablecer los ajustes predeterminados del mando a distancia.
• Mientras utilice el mando a distancia, procure estar atento al indicador OFF de la pantalla del mando a distancia para impedir que la unidad comience / pare incorrectamente.

PARA SELECCIONAR LA VELOCIDAD DEL VENTILADOR

- Hay 5 niveles de velocidad del ventilador, además de la velocidad automática*.

* Si está ajustada la velocidad automática del ventilador, la velocidad del ventilador se ajustará automáticamente según el tipo de funcionamiento.

PARA REGULAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

• Mantiene la habitación ventilada.
  • CIRCULACIÓN DE AIRE - AUTOMÁTICA

- El fl ujo de aire vertical oscila automáticamente hacia arriba y abajo.

- En el modo de calor, el aire sale horizontalmente por un rato, luego comienza a soplar hacia abajo.

• CIRCULACIÓN DE AIRE - MANUAL
- La dirección del aire puede ajustarse mediante el mando a distancia en función de las necesidades del usuario.
- No ajuste la persiana vertical de dirección del fl ujo de aire manualmente.

- La dirección de la corriente de aire horizontal se regula manualmente.

- Tanto la rejilla de dirección de corriente de aire horizontal superior como inferior son manualmente ajustables.

(Serie DT)

(Serie GF)

(Serie DB)

• El aire se descarga de forma uniforme a través de 4 tomas de aire externas.
• La oscilación de aire no es aplicable para la unidad interior serie DD.
• El aire se descarga de forma uniforme a través de 4 tomas de aire externas.
• La oscilación de aire no es aplicable para la unidad interior serie DD.

- Este ajuste proporciona un ambiente silencioso gracias a la reducción del ruido del fl ujo de aire.

ALCANZAR TEMPERATURA RÁPIDAMENTE

- Este ajuste permite conseguir rápidamente la temperatura deseada.

POWERFUL

• Las funciones y están disponibles en todos los modos y se pueden cancelar volviendo a pulsar el botón correspondiente.
• Los funcionamientos y QUIET no se pueden activar simultáneamente.
  están disponibles en todos
  no se pueden activar

QUIET

PARA AJUSTAR EL TEMPORIZADOR

- Cuando usted quiere poner automáticamente en ON (encender) o en OFF (apagar) el acondicionador de aire a una hora predeterminada.

Ajuste el temporizador de activación (ON) o de desactivación (OFF).

Ajuste la hora deseada.

Confirme el ajuste.

Para cancelar el temporizador de activación (ON) o el de desactivación

(OFF), pulse ON o y, después,

pulse CANCEL

• Cuando el temporizador ON está programado, la unidad puede comenzar antes (hasta 35 minutos) del tiempo real programado para alcanzar la temperatura que usted eligió.
• El ajuste del temporizador se repite todos los días.
• En caso de fallo eléctrico, puede restablecer el ajuste previo (con la unidad encendida de nuevo) pulsando

el botón

- Si se cancela el temporizador, pulse restablecer el ajuste previo.

• El temporizador se basa en el tiempo programado desde el mando a distancia.
• Puede programar su hora deseada para el temporizador de activación (ON) o de desactivación (OFF).

Sugerencia

Se puede ahorrar un 10% de electricidad si ajusta la temperatura 1°C por encima de la temperatura deseada durante la función de enfriamiento o 2°C por debajo durante la función de calentamiento.
- Para reducir el consumo de electricidad durante el modo de refrigeración, cierre las cortinas para evitar que entre la luz solar y el calor.
Para ajustar el formato de hora en 12 (am/pm) o 24 horas, pulse y mantenga presionado el botón durante aproximadamente 10 segundos.

- Para apagar el acondicionador de aire, apriete

OFF/ON ①

FUNCIÓN DE ACONDICIONADOR DE AIRE MÚLTIPLE

DEFINICIÓN

El sistema de acondicionador de aire múltiple tiene una unidad exterior conectada a múltiples unidades interiores.

UNIDAD INTERIOR

• Es posible manejar las unidades interiores individualmente o simultáneamente.
• La prioridad de modo de funcionamiento se le da a la unidad que se conectó primero.
• Durante el funcionamiento, los modos de calefacción y refrigeración no podrán ser activados al mismo tiempo para diferentes unidades interiores.
• El indicador de encendido parpadea para indicar que la unidad interior está preparado para un modo de funcionamiento diferente.

Precaución (Para unidad interior serie GK):

PATROL e-ion

Las operaciones y podrían ser

activadas incluso cuando el acondicionador de aire se encuentre apagado. En esta condición, una vez que el indicador de e-ión es puesto en ON, la unidad funcionará con la velocidad AUTO (automática) de ventilador y oscilación de aire.

Sin embargo, la operación e-ion no podrá

ser activada si otra unidad de interior está activando el modo de calefacción.

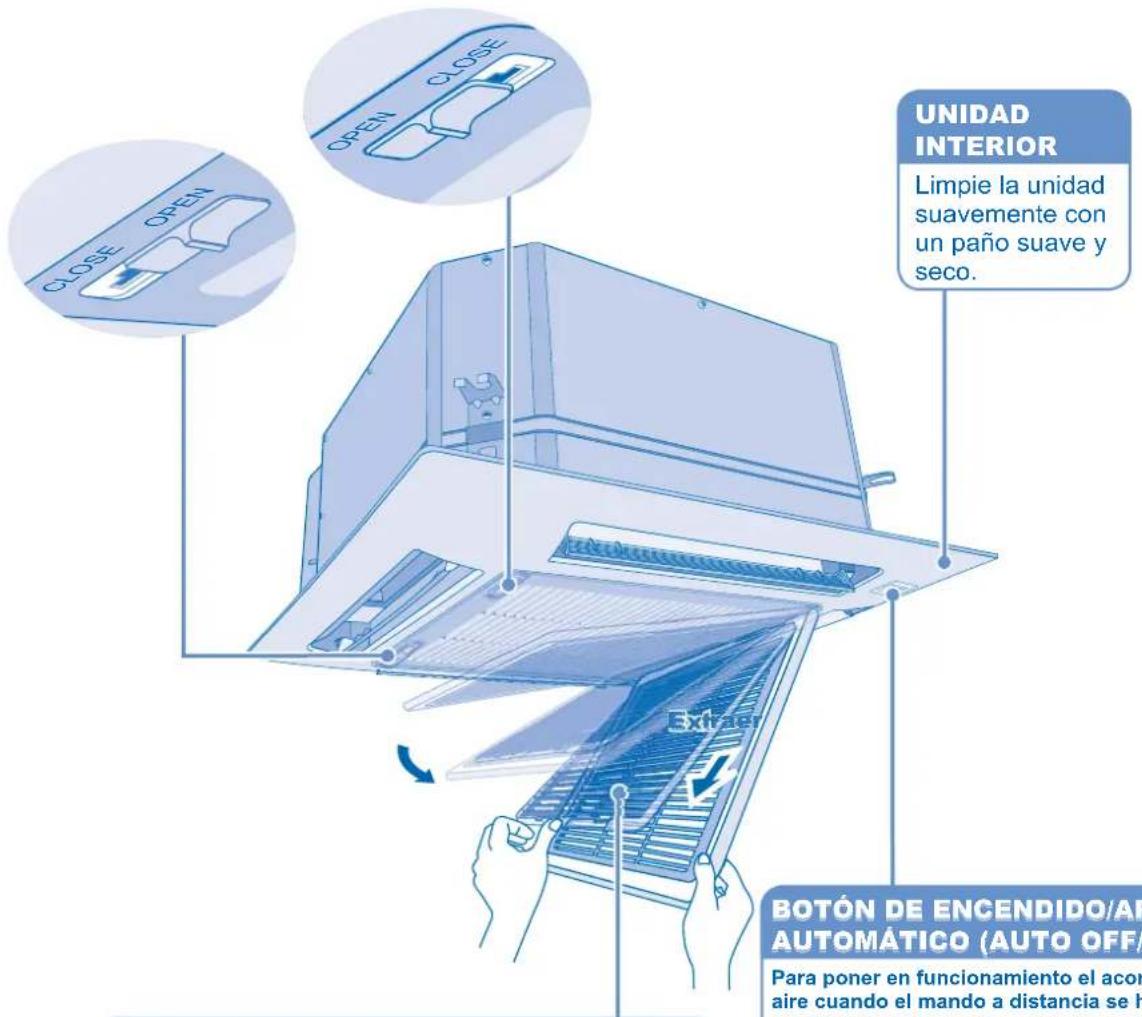

CUIDADO Y LIMPIEZA (Para unidad interior serie DD)

BOTÓN DE ENCENDIDO/APAGADO AUTOMÁTICO (AUTO OFF/ON)

Para poner en funcionamiento el acondicionador de aire cuando el mando a distancia se haya extraviado o no funcione.

Acción Modo
Pulsar una vez.	Funcionamiento automático
Pulsar y mantener presionado hasta que suene un pitido; después, soltar.	Enfriamiento
Pulsar y mantener presionado hasta que suene un pitido; después, soltar.Pulsar y mantener presionado hasta que suenen dos pitidos; después, soltar.	Calentamiento

• Para apagar (OFF), volver a pulsar el botón de encendido/apagado automático (AUTO OFF/ON).

Sugerencia

Estas unidades se instalan dentro del techo. Utiliza el aire de las tomas externas e internas para su funcionamiento. Consulte con su distribuidor más cercano para realizar inspecciones periódicas.

CUIDADO Y LIMPIEZA (Para unidad interior serie GK)

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW, CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

Apague la unidad antes de limpiarla

SISTEMA DE PURIFICACIÓN DE AIRE de e-ión

No toque durante el funcionamiento

FILTROS de e-ión

• Limpie los fi ltros regularmente.
- Lave/enjuague los fi ltros con agua, con cuidado para evitar dañar la superfi cie del mismo.
- Secar minuciosamente los fi ltros a la sombra, lejos del fuego o la luz solar directa.

MÓDULO de e-iones POWER ACTIVO

GENERADOR de e-iones ACTIVO

Límpielos con un bastoncillo de algodón seco.

- Se recomienda limpiar el generador de e-iones activo cada 6 meses.

PANEL FRONTAL

Elevar el panel y tirar de él para quitarlo. Lávelo suavemente y séquelo.

PERSIANA DE DIRECCIÓN DEL FLUJO DE AIRE

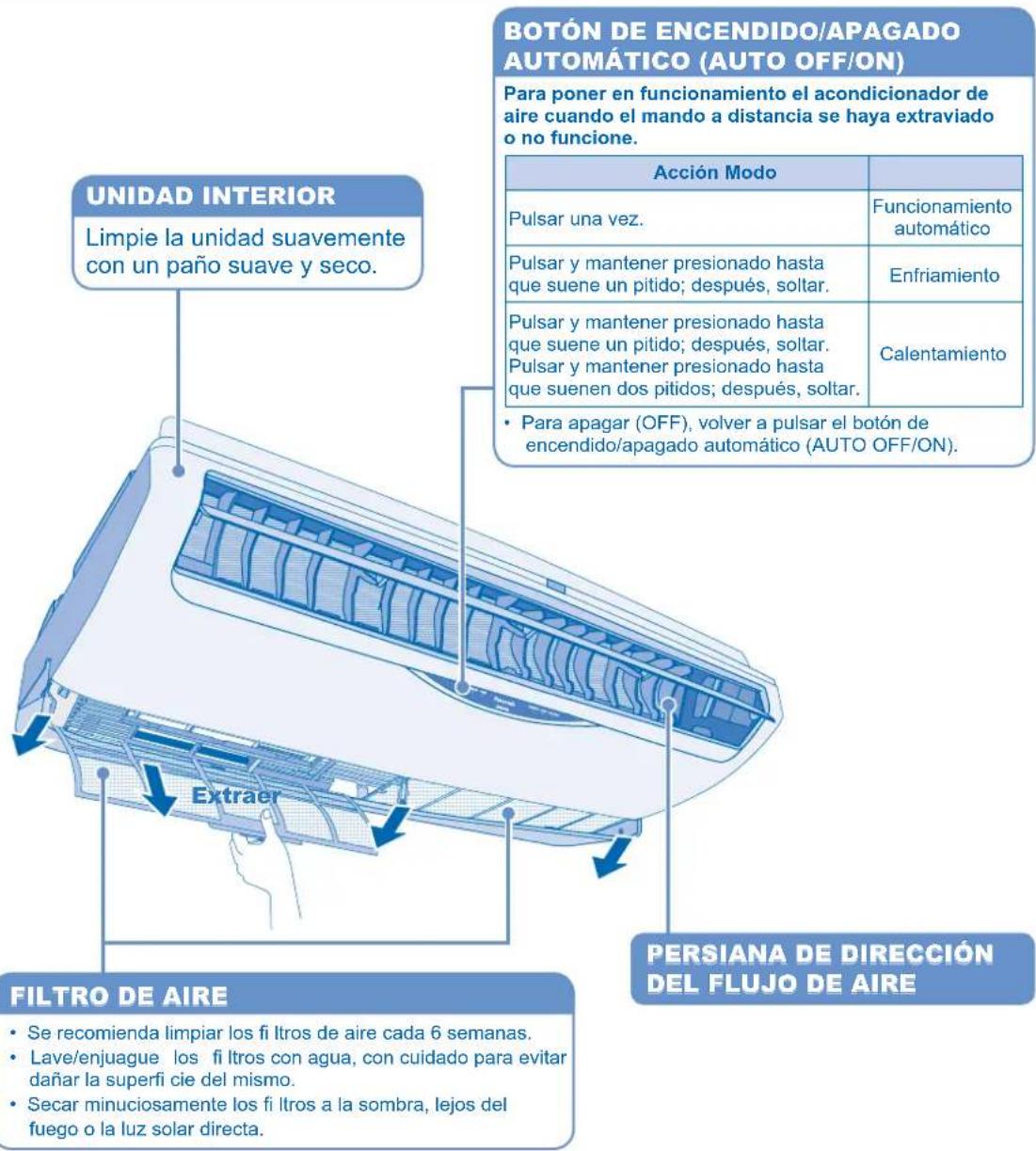

BOTÓN DE ENCENDIDO/APAGADO AUTOMÁTICO (AUTO OFF/ON)

Para poner en funcionamiento el acondicionador de aire cuando el mando a distancia se haya extraviado o no funcione.

Acción Modo
Pulsar una vez.	Funcionamiento automático
Pulsar y mantener presionado hasta que suene un pitido; después, soltar.	Enfriamiento
Pulsar y mantener presionado hasta que suene un pitido; después, soltar.Pulsar y mantener presionado hasta que suenen dos pitidos; después, soltar.	Calentamiento

• Para apagar (OFF), volver a pulsar el botón de encendido/apagado automático (AUTO OFF/ON).

INSTRUCCIONES DE LAVADO

• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones (pH7) o detergentes domésticos neutros.
• No utilice agua con una temperatura superior a 40°C.

Sugerencia

■ Limpie el filtro regularmente para conseguir los mejores resultados y reducir el consumo eléctrico.
- Consulte con su distribuidor más cercano para realizar inspecciones periódicas.

CUIDADO Y LIMPIEZA

(Para unidad interior serie GK)

Apague la unidad antes de limpiarla

SISTEMA DE PURIFICACIÓN DE AIRE de e-ión

No toque durante el funcionamiento

FILTROS de e-ión

• Limpie los fi ltros regularmente.
- Lave/enjuague los fi ltros con agua, con cuidado para evitar dañar la superfi cie del mismo.
- Secar minuciosamente los fi ltros a la sombra, lejos del fuego o la luz solar directa.

MÓDULO de e-iones POWER ACTIVO

GENERADOR de e-iones ACTIVO

Límpielos con un bastoncillo de algodón seco.

- Se recomienda limpiar el generador de e-iones activo cada 6 meses.

PANEL FRONTAL

Elevar el panel y tirar de él para quitarlo. Lávelo suavemente y séquelo.

PERSIANA DE DIRECCIÓN DEL FLUJO DE AIRE

UNIDAD INTERIOR

Limpie la unidad suavemente con un paño suave y seco.

BOTÓN DE ENCENDIDO/APAGADO AUTOMÁTICO (AUTO OFF/ON)

Para poner en funcionamiento el acondicionador de aire cuando el mando a distancia se haya extraviado o no funcione.

Acción Modo
Pulsar una vez.	Funcionamiento automático
Pulsar y mantener presionado hasta que suene un pitido; después, soltar.	Enfriamiento
Pulsar y mantener presionado hasta que suene un pitido; después, soltar. Pulsar y mantener presionado hasta que suenen dos pitidos; después, soltar.	Calentamiento

• Para apagar (OFF), volver a pulsar el botón de encendido/apagado automático (AUTO OFF/ON).

INSTRUCCIONES DE LAVADO

• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones (≈ pH7) o detergentes domésticos neutros.
• No utilice agua con una temperatura superior a 40°C.

Sugerencia

■ Limpie el filtro regularmente para conseguir los mejores resultados y reducir el consumo eléctrico.
- Consulte con su distribuidor más cercano para realizar inspecciones periódicas.

CUIDADO Y LIMPIEZA (Para unidad interior serie DB)

CS-E15DB4EW, CS-E18DB4EW

Apague la unidad antes de limpiarla

FILTRO DE AIRE

• Se recomienda limpiar los fi Itros de aire cada 6 semanas.
• Lave/enjuague los fi ltros con agua, con cuidado para evitar dañar la superfi cie del mismo.
• Secar minuciosamente los fi Itros a la sombra, lejos del fuego o la luz solar directa.

BOTÓN DE ENCENDIDO/APAGADO AUTOMÁTICO (AUTO OFF/ON)

Para poner en funcionamiento el acondicionador de aire cuando el mando a distancia se haya extraviado o no funcione.

Acción Modo
Pulsar una vez.	Funcionamiento automático
Pulsar y mantener presionado hasta que suene un pitido; después, soltar.	Enfriamiento
Pulsar y mantener presionado hasta que suene un pitido; después, soltar. Pulsar y mantener presionado hasta que suenen dos pitidos; después, soltar.	Calentamiento

• Para apagar (OFF), volver a pulsar el botón de encendido/apagado automático (AUTO OFF/ON).

INSTRUCCIONES DE LAVADO

• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones ( pH7) o detergentes domésticos neutros.
• No utilice agua con una temperatura superior a 40°C.

Sugerencia

■ Limpie el filtro regularmente para conseguir los mejores resultados y reducir el consumo eléctrico.
- Consulte con su distribuidor más cercano para realizar inspecciones periódicas.

CUIDADO Y LIMPIEZA

(Para unidad interior serie DT)

CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW

Apague la unidad antes de limpiarla

INSTRUCCIONES DE LAVADO

• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones ( pH7) o detergentes domésticos neutros.
• No utilice agua con una temperatura superior a 40°C.

Sugerencia

■ Limpie el filtro regularmente para conseguir los mejores resultados y reducir el consumo eléctrico.
- Consulte con su distribuidor más cercano para realizar inspecciones periódicas.

CUIDADO Y LIMPIEZA (Para unidad interior serie GF)

CS-E9GFEW, CS-E12GFEW, CS-E18GFEW

Apague la unidad antes de limpiarla

FILTRO DE AIRE

• Limpie los fi ltros regularmente.
- Lave/enjuague los fi ltros con agua, con cuidado para evitar dañar la superfi cie del mismo.
- Secar minuciosamente los fi ltros a la sombra, lejos del fuego o la luz solar directa.

BOTÓN DE ENCENDIDO/APAGADO AUTOMÁTICO (AUTO OFF/ON)

Para poner en funcionamiento el acondicionador de aire cuando el mando a distancia se haya extraviado o no funcione.

Acción Modo
Pulsar una vez.	Funcionamiento automático
Pulsar y mantener presionado hasta que suene un pitido; después, soltar.	Enfriamiento
Pulsar y mantener presionado hasta que suene un pitido; después, soltar.	Calentamiento
Pulsar y mantener presionado hasta que suenen dos pitidos; después, soltar.

Para apagar (OFF), volver a pulsar el botón de encendido/apagado automático (AUTO OFF/ON).

UNIDAD INTERIOR

Limpie la unidad suavemente con un paño suave y seco.

REJILLA DE ENTRADA

1. Liberar las 2 palancas para abrir.
2. Libere la cuerda para quitar. Lávelo suavemente y séquelo.

INTERRUPTOR DE SELECCIÓN DE SALIDA DE AIRE

Para seleccionar el patrón de fl ujo de aire preferido.

Selección Patrón Descripción
		Este ajuste hace que salga aire sólo de la salida superior.
	Este ajuste decide automáticamente el patrón de flujo de aire según el modo y condiciones (por defecto y recomendado).
		Para el modo de calor, durante el comienzo o descarga de temperatura baja / Para el modo frío, cuando la temperatura de ajuste es alcanzada, el aire saldrá sólo de la salida de aire superior.
		El aire saldrá de las salidas de aire superior e inferior para refrigeración de alta velocidad durante el modo FRÍO, y para llenar la habitación de aire caliente durante el modo de CALOR.

INSTRUCCIONES DE LAVADO

• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones (pH7) o detergentes domésticos neutros.
• No utilice agua con una temperatura superior a 40°C.

Sugerencia

■ Limpie el filtro regularmente para conseguir los mejores resultados y reducir el consumo eléctrico.
- Consulte con su distribuidor más cercano para realizar inspecciones periódicas.

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

Señal Causa
El indicador de encendido parpadea antes de encender la unidad.	El modo de operación es diferente de otra unidad de interior.Se trata de un paso preliminar para preparar el funcionamiento cuando se ha ajustado el temporizador de encendido.
El indicador de encendido parpadea durante el funcionamiento y el ventilador interior se detiene.	La unidad está en modo descongelar, y el hielo derretido es desagotado por la unidad exterior.
En ocasiones, puede escucharse un sonido similar al de unos golpecitos.	Cambio del gas refrigerante del sistema durante el modo de deshielo y al terminar el funcionamiento.
Durante el funcionamiento es posible que escuche algunos chasquidos.	Expansión/contracción del panel debida a cambios de temperatura.
Se escucha un sonido similar a agua fl uyendo durante el funcionamiento.	Flujo refrigerante dentro de la unidad.
El fl ujo de alre continúa aún después de que se haya parado el funcionamiento.	Extracción de calor restante de la unidad interior (máximo 30 segundos).
El ventilador interior se para de vez en cuando durante la función de calentamiento.	Para evitar un efecto de enfriamiento indeseado.
El ventilador interior se para de vez en cuando con la velocidad del ventilador automática.	Esto ayuda a quitar el olor circundante.
Hay un olor extraño en la habitación.	Puede ocurrir debido al olor a humedad producido por las paredes, las alfombras, los muebles o las telas de la habitación.
Sale neblina de la unidad interior.	Efecto de condensación producido durante el proceso de enfriamiento.
La unidad exterior emite agua o vapor.	Se produce condensación o evaporación en los tubos.
El indicador TIMER siempre está encendido.	Una vez configurado, el ajuste del temporizador se repite todos los días.
El aparato tarda varios minutos en funcionar tras volver a encenderlo.	El retraso responde a un dispositivo de protección del compresor de la unidad.

Compruebe lo siguiente antes de llamar a un técnico.

Señal Compruebe
Las operaciones calor/frío no funcionan efi cientemente.	Programe la temperatura correctamente.Cierre todas las puertas y ventanas.Limpie o sustituya los fi ltros.Limpie cualquier obstrucción en la entrada y salida de aire.
Funcionamiento ruidoso.	Compruebe si la unidad ha sido instalada en una inclinación.Cierre el panel delantero correctamente.
El mando a distancia no funciona.	Inserte las baterías correctamente.Reemplace las baterías débiles.
La unidad no funciona.	Compruebe si el disyuntor está activado.Compruebe si los temporizadores han sido programados.
El sensor del detector o el indicador de e-ión sobre la unidad de interior titila (Para unidad interior serie GK).	PresionePATROLo dos veces. Si el sensor del detector o el indicador de e-ión todavía titila, por favor consulte a su distribuidor más cercano.

La unidad se detiene y el indicador de tiempo titila.

Para unidad interior serie GF.

Tome nota del código de error en el indicador.

Si el código de error no aparece en el indicador.

Pulse para recuperar el código de error, luego apunte el código de error en el indicador.

Para unidad interior serie DB, DD, DT y GK.

① Pulse durante 5 segundos.

② Pulse hasta escuchar un pitido y, después, apunte el código del error.

③ Pulse para abandonar la comprobación.

Apague la unidad y lleve el código de error al distribuidor más cercano.

Nota:

- En función del error, podrá utilizar la unidad (con cuatro pitidos) con limitaciones.

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

• Active el modo de calentamiento durante 2 a 3 horas para secar bien la unidad.
• Apague la unidad.
• Extraiga las pilas del mando a distancia.

INSPECCIÓN PERIÓDICA TRAS NO UTILIZAR LA UNIDAD DURANTE UN TIEMPO PROLONGADO DE TIEMPO

• Verifi que las pilas del mando a distancia.
• Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.
• Tras 15 minutos de funcionamiento, es normal que se produzca la siguiente diferencia de temperatura entre las tomas de entrada y salida de las rejillas de ventilación:

Enfriamiento: ≥ 8°C

Calentamiento: ≥ 14°C

NO UTILICE LA UNIDAD SI

Si se dan las siguientes circunstancias, CORTE LA ALIMENTACIÓN y LLAME al distribuidor autorizado:

- Si escucha ruidos extraños durante el funcionamiento. • Si el interruptor del circuito salta frecuentemente.

- Si entra agua o elementos extraños en el mando a distancia. • El cable de alimentación está demasiado caliente.

- Si hay escapes de agua de la unidad interior. • Los interruptores o los botones no funcionan correctamente.

PRECAUÇÕES DE SEGURANÇA

DEFINIÇÃO

REQUISITOS AMBIENTAIS

Defi nir a hora actual

PARA SELECCIONAR A VELOCIDADE DO VENTILADOR

PARA DESFRUTAR DE UM AMBIENTE SILENCIOSO

Programe a hora pretendida.

Defi nir a hora actual

Seleccionar Ligar Ajustar a

temperatura

MODO AUTOMÁTICO - PARA SUA CONVENIÊNCIA

PARA SELECCIONAR A VELOCIDADE DO VENTILADOR

PARA DESFRUTAR DE UM AMBIENTE SILENCIOSO

Programe a hora pretendida.

Definir a hora actual

temperatura ambiente.

Nota:

PARA SELECCIONAR A VELOCIDADE DO VENTILADOR

Programe a hora pretendida.

PARA DESFRUTAR DE UM AMBIENTE SILENCIOSO

Cuidado (Para unidad interior serie GK):

PATROL

e-ion

As operações

e podem ser

GERADOR ACTIVO DE lões

Para seleccionar o tipo de fl uxo de ar preferido.

Anote o código de erro no indicador.

PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INACTIVIDADE PROLONGADO

Para unidad interior serie GK (Excepto CS-E18GKDW, CS-E18GKEW).

Para unidades interiores da série GK (Excepto CS-E18GKDW, CS-E18GKEW).

Para unidad interior serie GK (Sólo CS-E18GKDW, CS-E18GKEW).

Para unidades interiores da série GK (Apenas CS-E18GKDW, CS-E18GKEW).

Para unidad interior serle DB, DD, DT y GF.

Para unidades interiores da série DB, DD, DT e GF.

Seleccione el modo deseado.

Seleccione o modo de funcionamento pretendido.

Inicie/detenga el funcionamiento.

Seleccione la temperature deseada.

Programe a temperatura desejada.

Seleccione la velocidad del ventilador.

Ajuste la persiana de dirección del flujo de aire.

Para una explicación detallada, por favor lea las páginas 20 y 25.
