Tipo de Produto	Ar Condicionado Split
Modelo	CS-E15GKDW
Capacidade de Refrigeração (BTU/h)	12000
Capacidade de Refrigeração (kW)	3.5
Alimentação Elétrica	220-240V, 50Hz
Dimensões da Unidade Interna (LxAxP)	799 x 232 x 183 mm
Dimensões da Unidade Externa (LxAxP)	646 x 430 x 250 mm
Peso da Unidade Interna	8.5 kg
Peso da Unidade Externa	25 kg
Tipo de Refrigerante	R32
Índice de Eficiência Energética (EER)	3.5
Consumo Anual de Energia (kWh)	800
Tecnologia Inverter	Sim
Purificação de Ar Nanoe-G	Sim
Modo Sleep	Sim
Função Timer	Timer de 24 horas
Tipo de Filtro de Ar	Lavável, Allergy-Clear
Lembrete de Limpeza do Filtro	Sim
Nível de Ruído Interno (dB)	21-39
Nível de Ruído Externo (dB)	46
Controle Remoto	Sim
Função de Autolimpeza	Sim
Tipo de Instalação	Montagem na Parede
Garantia	2 anos (peças e mão de obra)
Índice de Reparabilidade	8.5/10

Perguntas frequentes - CS-E15GKDW PANASONIC

Com que frequência devo limpar o filtro de ar?

Limpe o filtro de ar a cada 2 semanas em uso normal. Um filtro sujo reduz a eficiência e pode causar formação de gelo. Para limpar, remova o filtro, aspire ou lave com detergente neutro e seque completamente antes de recolocá-lo.

O que faz a funcionalidade Nanoe-G?

O Nanoe-G libera radicais hidroxila que inibem bactérias, vírus e esporos de mofo no ar. Também suprime alérgenos e odores, melhorando a qualidade do ar interno.

Posso instalar o ar condicionado sozinho?

Não, a instalação requer conhecimento profissional devido ao manuseio do refrigerante, conexões elétricas e drenagem adequada. Consulte sempre um técnico certificado.

Por que meu ar condicionado não está refrigerando adequadamente?

Verifique se o filtro está sujo, a configuração do termostato está correta e a unidade externa não está obstruída. Também certifique-se de que portas e janelas estão fechadas. Se o problema persistir, entre em contato com o serviço técnico.

Como uso a função timer?

Pressione o botão Timer no controle remoto para definir o horário desejado de LIGAR ou DESLIGAR. Use os botões +/- para ajustar as horas. A unidade ligará ou desligará automaticamente no horário definido.

Qual refrigerante esta unidade usa?

O CS-E15GKDW usa refrigerante R32, que tem menor potencial de aquecimento global em comparação com refrigerantes mais antigos. É altamente eficiente e ecológico.

Como ativo o modo sleep?

Pressione o botão Sleep no controle remoto. A temperatura aumentará gradualmente em 1°C por hora durante 2 horas e, em seguida, manterá esse nível para economia de energia e conforto durante o sono.

Qual é a manutenção recomendada para a unidade externa?

Mantenha a unidade externa livre de detritos, folhas e sujeira. Certifique-se de que haja pelo menos 30 cm de espaço ao redor. Verifique periodicamente as aletas quanto a danos e limpe-as com uma escova macia, se necessário.

Como redefino o indicador de limpeza do filtro?

Após limpar o filtro, pressione o botão Filter Reset no controle remoto ou na unidade (consulte o manual) para desligar a luz indicadora. A luz geralmente pisca após 500 horas de uso.

O que devo fazer se o controle remoto parar de funcionar?

Substitua as pilhas por novas (duas AAA). Certifique-se de que o controle remoto está apontado para a unidade e a menos de 7 metros. Se ainda não funcionar, verifique obstruções ou entre em contato com o suporte.

MANUAL DE UTILIZADOR CS-E15GKDW PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

ΕΛΛΗΝΙΚΑ 50 \~ 65

CONDICIONES DE FUNCIONAMIENTO

PARA PONER EN FUNCIONAMIENTO

PARA PONER EN FUNCIONAMIENTO

Para evitar ferimentos pessoais, ferimentos noutros utilizadores ou não danificar outros bens, cumpra as instruções indicadas abaixo. A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

Aviso

Este símbolo indica perigo de morte ou ferimento grave.

As instruções a seguir são classifi cadas com os seguintes símbolos:

Este símbolo indica uma acção PROIBIDA.

Cuidado

Este símbolo indica perigo de ferimento ou danos de bens.

Estes símbolos indicam acções OBRIGATÓRIAS.

Aviso

Cuidado

Controlo Remoto

Durante o funcionamento

- Não utilize pilhas recarregáveis (Ni-Cd).

- Não deixe as crianças brincar com o controlo remoto para impedir que engulam acidentalmente as pilhas.

- Remova as pilhas da unidade se não a pretender utilizar durante um período de tempo prolongado.

- Introduza pilhas novas do mesmo tipo seguindo as indicações de polaridade indicadas para evitar a avaria do controlo remoto.

Unidade Interior

Durante a instalação

- Não instale, remova nem reinstale a unidade. Uma instalação incorrecta pode causar fugas, choque eléctrico ou incêndio. Consulte um revendedor autorizado ou um técnico especializado para efectuar a instalação.

Durante o funcionamento

- Não coloque os dedos nem outros objectos na unidade interior ou exterior. - Não tente reparar a unidade

Entrada de ar

Unidade Interior

Durante a instalação

- Não instale a unidade num ambiente com risco elevado de explosão.

- Certifi que-se de que o tubo de drenagem foi ligado correctamente. Caso contrário, podem surgir fugas.

Durante o funcionamento

- Não lave a unidade com água, benzina, diluente nem pó de limpeza abrasivo.

- Não utilize a unidade para outros fi ns, como, por exemplo, a conservação de alimentos.

- Não coloque qualquer equipamento de combustão em frente da saída de ar.

- Não se exponha directamente ao ar frio durante um período de tempo prolongado.

- Areje regularmente a sala.

Fonte de alimentação

Durante o funcionamento

- Desligue a unidade antes de efectuar a limpeza ou a reparação.

- Desligue a unidade se não pretender utilizá-la durante um período de tempo prolongado.

- Este ar condicionado está equipado com um dispositivo protector de sobretensão integrado. No entanto, de maneira a proteger o ar condicionado de trovoadas anormalmente fortes, deverá desligá-lo da alimentação. Não toque no ar condicionado durante as trovoadas, pois pode originar um choque eléctrico.

Fonte de alimentação

Durante a instalação

- Este equipamento tem de ser ligado à terra e instalado com disjuntor de fuga. Caso contrário, pode causar choque eléctrico ou incêndio em caso de avaria.

Durante o funcionamento

- Não partilhe a tomada eléctrica com outro equipamento.

- Não modifi que os cabos de alimentação.

- Não utilize extensões eléctricas.

- Não utilize com mãos molhadas.

- Utilize o cabo de alimentação especificado. - Se o cabo de alimentação estiver danifi cado, terá de ser substituído pelo fabricante, agente de assistência ou técnico qualifi cado para evitar situações de perigo.

- Em caso de emergência ou condições anormais (cheiro a queimado, etc.), retire a fi cha da tomada eléctrica e consulte o seu fornecedor mais próximo.

Entrada de ar

Entrada de ar

Saída de ar

Unidade Exterior

Durante a instalação

- Certifi que-se de que o tubo de drenagem foi ligado correctamente. Caso contrário, podem surgir fugas.

Durante o funcionamento

- Não coloque nada sobre a unidade interior ou exterior.

- Após períodos de utilização prolongados, certifi que-se de que o suporte de instalação não está danifi cado.

INFORMAÇÕES REGULAMENTARES

A unidade não se destina a ser utilizada por crianças ou pessoas debilitadas sem supervisão. As crianças devem ser supervisionadas para que não brinquem com a unidade.

Eliminação das pilhas

As pilhas devem ser recicladas ou eliminadas adequadamente.

ELIMINAÇÃO NO FIM DO PERÍODO DE VIDA ÚTIL

"Instruções para o utilizador fi nal" do ar condicionado:

Este ar condicionado contém a marca acima que indica que um equipamento eléctrico não deve ser eliminado juntamente com o lixo doméstico comum. Os países da Comunidade Europeia (*) devem dispor de um sistema de recolha dedicado para estes produtos. Não tente desmontar o sistema pois tal pode prejudicar a sua saúde e o ambiente devido ao manuseamento incorrecto dos resíduos. A desmontagem e a eliminação do líquido de refrigeração, do óleo e de outras peças devem ser efectuadas por um técnico de instalação qualificado de acordo com os regulamentos locais e nacionais relevantes. O ar condicionado deve ser processado numa instalação de processamento especializada para fins de reutilização, reciclagem e recuperação, não devendo ser eliminado no sistema municipal de processamento de resíduos. Contacte o técnico de instalação, o revendedor ou a autoridade local para obter mais informações. Nos termos da legislação nacional, podem também ser aplicadas sanções decorrentes da eliminação incorrecta de resíduos.

*nos termos da lei nacional de cada Estado-membro

Informações de eliminação para outros países fora da União Europeia Estes símbolos só são válidos na União Europeia. Se pretender eliminar este produto, contacte o técnico de instalação, o revendedor ou a autoridade local e solicite informações sobre o método correcto de eliminação.

CONDIÇÃO DE FUNCIONAMENTO

Utilize este ar condicionado com o seguinte intervalo de temperatura.

Temperatura (°C)		Interior Exterior
		*DBT *WBT *DBT *WBT
ARREFECIMENTO	Máximo	32 23	43 26
	Mínimo	16 11	16 11
AQUECIMENTO	Máximo	30 – 24	18
	Mínimo	16 – -10	-11

*DBT: Temperatura de bolbo Seco

*WBT: Temperatura de bolbo Húmido

Obrigado por adquirir o Ar Condicionado da Panasonic

ÍNDICE

PRECAUÇÕES DE SEGURANÇA

34

INFORMAÇÕES REGULAMENTARES

35

COMO UTILIZAR

(Para unidades interiores da série GK)

36\~39

COMO UTILIZAR

(Para unidades interiores da série DB, DD, DT e GF)

40\~41

APARELHO DE AR CONDICIONADO COM FUNÇÃO MULTI

MANUTENCÃO E LIMPEZA

(Para unidades interiores da série DD)

42

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série GK)

43\~44

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série DB)

45

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série DT)

46

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série GF)

47

RESOLUÇÃO DE PROBLEMAS

48\~49

GUIA RÁPIDO

Tampa traseira

Nota:

As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fi ns de melhoramento futuro.

COMO UTILIZAR

(Para unidades interiores da série GK)

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW, CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

PREPARAÇÃO DO CONTRADO REMOTO

Introduzir as pilhas

- As pilhas podem ser utilizadas durante cerca de 1 ano. Substituir as pilhas quando o controlo remoto não funcionar ou o sinal de transmissão fi car fraco.

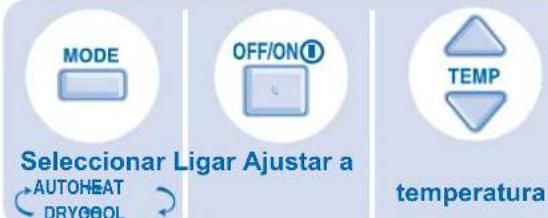

MODO DE FUNCIONAMENTO

MODO AUTOMÁTICO - PARA SUA CONVENIÊNCIA

• A unidade selecciona o modo de funcionamento de acordo com a programação da temperatura e as temperaturas exterior e ambiente.
• O modo de funcionamento é re-seleccionado a cada 3 horas. Durante a seleção do modo de funcionamento o indicador de potência pisca.

MODO DE AQUECIMENTO - PARA DESFRUTAR DE AR QUENTE

- No modo de aquecimento, a unidade demora algum tempo a aquecer. O indicador de alimentação fi ca intermitente quando a unidade está a funcionar neste modo.

MODO DE ARREFECIMENTO - PARA DESFRUTAR DE AR FRESCO

MODO SECO - PARA DESUMIDIFICAR O AMBIENTE

• Durante o modo suave para desumidifi car, o ventilador funciona a uma velocidade baixa para um funcionamento de arrefecimento suave.
• A amplitude da temperatura disponível para selecção é de 16°C \~ 30°C.
• Funcionar com a unidade dentro da temperatura recomendada poderá poupar energia. MODO DE AQUECIMENTO : 20°C \~ 24°C. MODO DE ARREFECIMENTO : 26°C \~ 28°C. MODO SECO : 1°C \~ 2°C abaixo da temperatura ambiente.

TRANSMISSOR DO CONTROLO REMOTO

Para utilizar com unidades interiores da série GK.

• Certifi que-se de que não existem obstáculos.
• Determinadas luzes fluorescentes podem interferir com a transmissão do sinal. Consulte o revendedor local.

Distância máxima : 8m

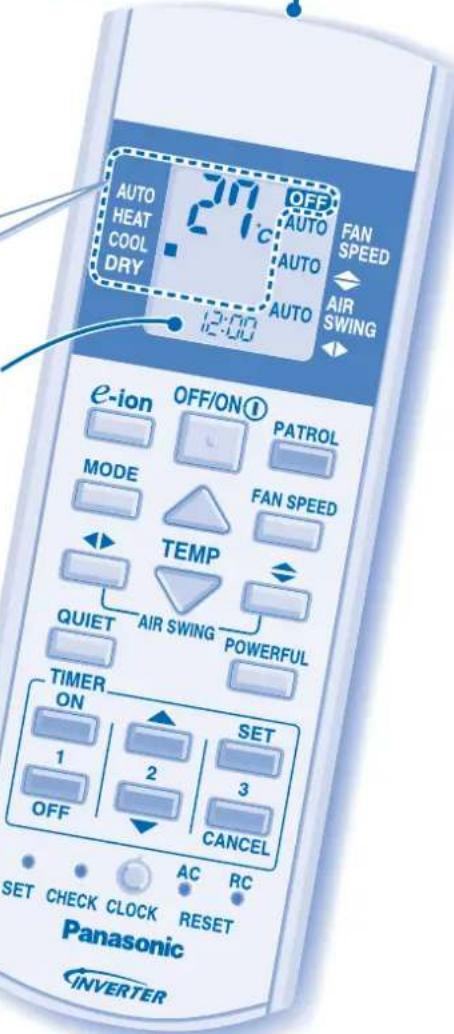

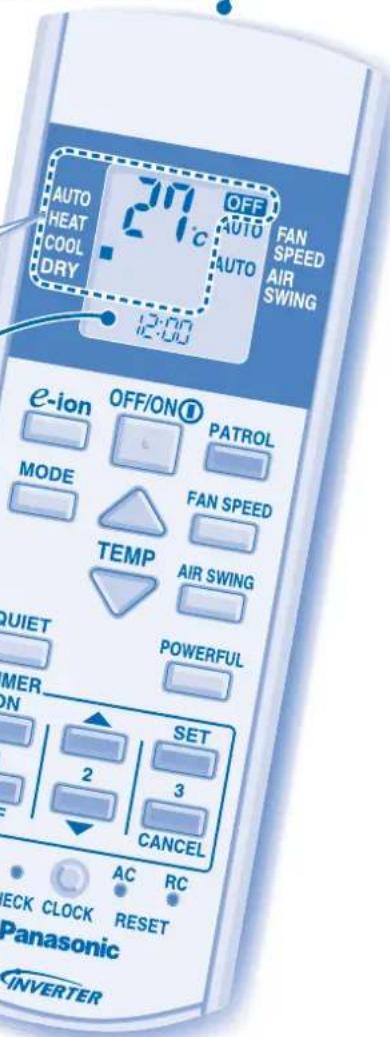

Visor do Controlo Remoto

Nota:

• Prima RC RESET para repor a predefinição do controlo remoto.
• Em condições normais de funcionamento, os botões de reprogramação _e ^AC_ RESET não podem ser utilizados.
• Quando se estiver a usar o controlo remoto, certifique-se que aparece a indicação OFF no visor do controlo remoto de forma a prevenir que a unidade ligue / desligue impropriamente.
  • PATROL funciona automaticamente quando a unidade é

ligada com o botão

• Para além do modo automático, existem
  5 velocidades de ventilação ^* . * Na velocidade de ventilação automática, a velocidade do ventilador interior é ajustada automaticamente de acordo com o modo de funcionamento.

PARA AJUSTAR A DIRECÇÃO DO FLUXO DE AR

• Mantém a ventilação da sala.
• Existem 5 opções para a direcção vertical do fl uxo de ar.
• Se tiver programado a direcção vertical automática do fluxo de ar, as placas oscilam para cima e para baixo automaticamente.
• No modo de aquecimento, o ar sair em sentido horizontal durante algum tempo, começando depois a sair para baixo.
• Não ajuste manualmente as placas verticais da direcção do fl uxo de ar.
• A direcção das placas horizontais do fl uxo de ar é ajustável manualmente.

PARA MONITORIZAR A QUALIDADE DO AR

• Esta defi nição permite ao sensor de vigilância detectar automaticamente a qualidade do ar.
• Quando a qualidade do ar não é satisfatória, o funcionamento com iões irá começar automaticamente.

PARA DESFRUTAR DE AR LIMPO

- Esta programação fornece um efeito de ar limpo através da produção de iões negativos para atrair a poeira, que é então capturada nos fi Itros de iões carregados positivamente.

- Esta programação fornece um ambiente silencioso.

PARA ALCANÇAR A TEMPERATURA RAPIDAMENTE

- Esta programação permite atingir rapidamente a temperatura programada.

• As operações, e encontram-se disponíveis em todos os modos e podem ser cancelados premindo o respectivo botão de novo.
• Os modos e ou e não podem ser activados em simultâneo.

- As operações e podem ser activadas mesmo quando a unidade de ar condicionado se encontra desligada. Nesta condição, depois do indicador de iões estar ligado (ON), a unidade funciona com a velocidade de ventilação e oscilação do ar do modo automático (AUTO).

No entanto, a operação

não pode ser activada se outra unidade

interior tiver o modo aquecimento activo.

CONFIGURAÇÃO DO TEMPORIZADOR

COMO CONFIGURAR O TEMPORIZADOR

- Quando quer ligar (ON) ou desligar (OFF) automaticamente a unidade de ar condicionado a uma hora predefi nida.

Seleccione a função ON ou OFF do temporizador

Confi rme a programação.

Para cancelar a função ON ou OFF do temporizador, prima ON ou e,

em seguida, prima

• Quando confi gure o temporizador de activação (ON), a unidade pode começar a funcionar mais cedo (até 35 minutos) antes da hora defi nida de facto com vista a alcançar a temperatura desejada.
• Os temporizadores programados são activados diariamente.
• Se ocorrer uma falha de corrente, pode repor a programação anterior (assim que a corrente seja resposta) premindo o botão.
• Se o temporizador for cancelado, prima para repor a programação anterior.

- O temporizador baseia-se na hora defi nida no controlo remoto.

- Pode programar a hora preferida para as funções ON e OFF dos temporizadores.

- O temporizador baseia-se na hora defi nida no controlo remoto. - Pode programar a hora preferida para as funções ON e OFF dos temporizadores.

Sugestão

Uma programação de temperatura com mais 1°C no modo de arrefecimento ou com menos 2°C no modo de aquecimento em relação à temperatura pretendida resulta numa poupança de energia de 10%.
Para reduzir o consumo de energia durante o modo de arrefecimento, feche as cortinas para impedir a entrada de luz solar e de calor.
Para desactivar o funcionamento PATROL durante o
arranque da unidade com OFF/ON, pressione ininterruptamente PATROL durante 5 segundos, e depois liberte o botão.
Para reinicializar a unidade, pressione □ novamente durante 5 segundos e depois liberte o botão.

■ Prima sem soltar durante cerca de 5 segundos para programar o formato de hora de 12 horas (am/pm) ou de 24 horas.
Para reduzir a luminosidade do visor do indicador: Prima sem soltar durante 5 segundos.
Para reinicializar, prima segundos. de novo durante 5
Para alternar a temperatura entre °C ou °F, prima sem soltar durante aproximadamente 10 segundos.

- Pressione para desligar a unidade de ar condicionado.

COMO UTILIZAR

(Para unidades interiores da série GK)

Introduzir as pilhas

- As pilhas podem ser utilizadas durante cerca de 1 ano. Substituir as pilhas quando o controlo remoto não funcionar ou o sinal de transmissão fi car fraco.

MODO DE FUNCIONAMENTO

• A unidade selecciona o modo de funcionamento de acordo com a programação da temperatura e as temperaturas exterior e ambiente.
• O modo de funcionamento é re-seleccionado a cada 3 horas. Durante a seleção do modo de funcionamento o indicador de potência pisca.

MODO DE AQUECIMENTO - PARA DESFRUTAR DE AR QUENTE

- No modo de aquecimento, a unidade demora algum tempo a aquecer. O indicador de alimentação fi ca intermitente quando a unidade está a funcionar neste modo.

MODO DE ARREFECIMENTO - PARA DESFRUTAR DE AR FRESCO

MODO SECO - PARA DESUMIDIFICAR O AMBIENTE

• Durante o modo suave para desumidifi car, o ventilador funciona a uma velocidade baixa para um funcionamento de arrefecimento suave.
• A amplitude da temperatura disponível para selecção é de 16°C \~ 30°C.
• Funcionar com a unidade dentro da temperatura recomendada poderá poupar energia. MODO DE AQUECIMENTO : 20°C \~ 24°C. MODO DE ARREFECIMENTO : 26°C \~ 28°C. MODO SECO : 1°C \~ 2°C abaixo da temperatura ambiente.

TRANSMISSOR DO CONTROLO REMOTO

Para utilizar com unidades interiores da série GK.

• Certifi que-se de que não existem obstáculos.
• Determinadas luzes fluorescentes podem interferir com a transmissão do sinal. Consulte o revendedor local.

Distância máxima : 8m

Visor do Controlo Remoto

Nota:

• Prima RC RESET para repor a predefinição do controlo remoto.
• Em condições normais de funcionamento, os botões de reprogramação _e AC _RESET não podem ser utilizados.
• Quando se estiver a usar o controlo remoto, certifique-se que aparece a indicação OFF no visor do controlo remoto de forma a prevenir que a unidade ligue / desligue impropriamente.
• PATROL funciona automaticamente quando a unidade é

ligada com o botão

- Para além do modo automático, existem 5 velocidades de ventilação*.

Na velocidade de ventilação automática, a velocidade do ventilador interior é ajustada automaticamente de acordo com o modo de funcionamento.

• Mantém a ventilação da sala.
• Existem 5 opções para a direcção vertical/horizontal do fluxo de ar.
• Não ajuste manualmente as placas verticais e horizontais.
• Se tiver programado a direcção horizontal/vertical automática do fl uxo de ar, as placas oscilam para cima e para baixo automaticamente.
• No modo de aquecimento, o ar fl ui horizontalmente durante algum tempo e, em seguida, começa a fl uir para baixo, eas placas do fl uxo de ar começam a oscilar para a esquerda/direita após o aumento de temperatura.

PARA MONITORIZAR A QUALIDADE DO AR

• Esta defi nição permite ao sensor de vigilância detectar automaticamente a qualidade do ar.
• Quando a qualidade do ar não é satisfatória, o funcionamento com iões irá começar automaticamente.

PARA DESFRUTAR DE AR LIMPO

- Esta programação fornece um efeito de ar limpo através da produção de iões negativos para atrair a poeira, que é então capturada nos fi Itros de iões carregados positivamente.

- Esta programação fornece um ambiente silencioso.

QUIET

PARA ALCANÇAR A TEMPERATURA RAPIDAMENTE

- Esta programação permite atingir rapidamente a temperatura programada.

POWERFUL

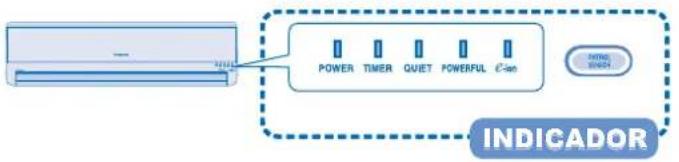

PATROL e-ion QUIET POWERFUL

- As operações , , e encontram-se disponíveis em todos os modos e podem ser cancelados premindo o respectivo botão de novo.

activados em simultâneo.

PATROL e-ion

- As operações e podem ser activadas mesmo quando a unidade de ar condicionado se encontra desligada. Nesta condição, depois do indicador de iões estar ligado (ON), a unidade funciona com a velocidade de ventilação e oscilação do ar do modo automático (AUTO).

No entanto, a operação e-ion não pode ser activada se outra unidade interior tiver o modo aquecimento activo.

CONFIGURAÇÃO DO TEMPORIZADOR

COMO CONFIGURAR O TEMPORIZADOR

- Quando quer ligar (ON) ou desligar (OFF) automaticamente a unidade de ar condicionado a uma hora predefi nida.

Seleccione a função ON ou OFF do temporizador

Confirme a programação.

Para cancelar a função ON ou OFF do temporizador, prima ON ou e,

em seguida, prima

• Quando confi gure o temporizador de activação (ON), a unidade pode começar a funcionar mais cedo (até 35 minutos) antes da hora defi nida de facto com vista a alcançar a temperatura desejada.
• Os temporizadores programados são activados diariamente.
• Se ocorrer uma falha de corrente, pode repor a programação anterior (assim que a corrente seja resposta) premindo o botão.
• Se o temporizador for cancelado, prima para repor a programação anterior.

- O temporizador baseia-se na hora defi nida no controlo remoto.

- Pode programar a hora preferida para as funções ON e OFF dos temporizadores.

- O temporizador baseia-se na hora defi nida no controlo remoto. - Pode programar a hora preferida para as funções ON e OFF dos temporizadores.

Sugestão

■ Uma programação de temperatura com mais 1°C no modo de arrefecimento ou com menos 2°C no modo de aquecimento em relação à temperatura pretendida resulta numa poupança de energia de 10%.
Para reduzir o consumo de energia durante o modo de arrefecimento, feche as cortinas para impedir a entrada de luz solar e de calor.
Para desactivar o funcionamento PATROL durante o
arranque da unidade com OFF/ON, pressione
ininterruptamente PATROL durante 5 segundos, e depois liberte o botão.
Para reinicializar a unidade, pressione □ novamente durante 5 segundos e depois liberte o botão.

■ Prima sem soltar durante cerca de 5 segundos para programar o formato de hora de 12 horas (am/pm) ou de 24 horas.

Para reduzir a luminosidade do visor do indicador: Prima sem soltar durante 5 segundos.

Para reinicializar, prima segundos. de novo durante 5

Para alternar a temperatura entre °C ou °F, prima sem soltar durante aproximadamente 10 segundos.

- Pressione para desligar a unidade de ar condicionado.

COMO UTILIZAR

(Para unidades interiores da série DB, DD, DT e GF)

CS-E15DB4EW, CS-E18DB4EW, CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW, CS-E9GFEW, CS-E12GFEW, CS-E18GFEW, CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

PREPARAÇÃO DO CONTROLO REMOTO

Introduzir as pilhas

- As pilhas podem ser utilizadas durante cerca de 1 ano. Substituir as pilhas quando o controlo remoto não funcionar ou o sinal de transmissão fi car fraco.

• Certifi que-se de que não existem obstáculos.
• Determinadas luzes fi uorescentes podem interferir com a transmissão do sinal. Consulte o revendedor local.

Distância máxima : 8m

Seleccionar AUTOHEAT DRY COOL

Ligar

Ajustar a temperatura

MODO AUTOMÁTICO - PARA SUA CONVENIÊNCIA

• A unidade selecciona o modo de funcionamento de acordo com a programação da temperatura e as temperaturas exterior e ambiente.
• O modo de funcionamento é re-seleccionado a cada 3 horas. Durante a seleção do modo de funcionamento o indicador de potência pisca.

MODO DE AQUECIMENTO - PARA DESFRUTAR DE AR QUENTE

- No modo de aquecimento, a unidade demora algum tempo a aquecer. O indicador de alimentação fi ca intermitente quando a unidade está a funcionar neste modo.

MODO DE ARREFECIMENTO - PARA DESFRUTAR DE AR FRESCO

MODO SECO - PARA DESUMIDIFICAR O AMBIENTE

• Durante o modo suave para desumidifi car, o ventilador funciona a uma velocidade baixa para um funcionamento de arrefecimento suave.
• A amplitude da temperatura disponível para seleção é de 16°C - 30°C.
• Funcionar com a unidade dentro da temperatura recomendada poderá poupar energia.

MODO DE AQUECIMENTO

: 20°C - 24°C.

MODO DE ARREFECIMENTO

: 26°C \~ 28°C.

MODO SECO

: 1°C \~ 2°C abaixo da

• Prima RESET para repor a predefinição do controlo remoto.
• Quando se estiver a usar o controlo remoto, certifique-se que aparece a indicação OFF no visor do controlo remoto de forma a prevenir que a unidade ligue / desligue impropriamente.

- Para além do modo automático, existem 5 velocidades de ventilação*.

- Na velocidade de ventilação automática, a velocidade do ventilador interior é ajustada automaticamente de acordo com o modo de funcionamento.

PARA AJUSTAR A DIRECÇÃO DO FLUXO DE AR

• Mantém a ventilação da sala.
  • FLUXO DE AR - AUTOMÁTICO

- As placas verticais do fluxo de ar oscilam automaticamente para cima e para baixo.

- No modo de aquecimento, o ar sair em sentido horizontal durante algum tempo, começando depois a sair para baixo.

• FLUXO DE AR - MANUAL
- O direcionamento do ar pode ser regulado como desejado através do controlo remoto.
- Não ajuste manualmente as placas verticais da direcção do fl uxo de ar.

- A direcção das placas horizontais do fl uxo de ar é ajustável manualmente.

AIR SWING

(Série DT)

- Ambas as placas de direcção do fl uxo de ar horizontais e verticais são ajustáveis manualmente.

(Série GF)

- O ar é descarregado uniformemente através dos 4 orifícios de saída.

- A oscilação do ar não se aplica às unidades interiores da série DD.

(Série DB)

CONFIGURAÇÃO DO TEMPORIZADOR

COMO CONFIGURAR O TEMPORIZADOR

- Quando quer ligar (ON) ou desligar (OFF) automaticamente a unidade de ar condicionado a uma hora predefi nida.

Seleccione a função ON ou OFF do temporizador

Confi rme a programação.

Para cancelar a função ON ou OFF do temporizador, prima ON ou e,

em seguida, prima

CANCEL

• Quando confi gure o temporizador de activação (ON), a unidade pode começar a funcionar mais cedo (até 35 minutos) antes da hora defi nida de facto com vista a alcançar a temperatura desejada.
• Os temporizadores programados são activados diariamente.
• Se ocorrer uma falha de corrente, pode repor a programação anterior (assim que a corrente seja

reposta) premindo o botão

- Se o temporizador for cancelado, prima repor a programação anterior.

• O temporizador baseia-se na hora definida no controlo remoto.
• Pode programar a hora preferida para as funções ON e OFF dos temporizadores.

Sugestão

■ Uma programação de temperatura com mais 1°C no modo de arrefecimento ou com menos 2°C no modo de aquecimento em relação à temperatura pretendida resulta numa poupança de energia de 10%.
Para reduzir o consumo de energia durante o modo de arrefecimento, feche as cortinas para impedir a entrada de luz solar e de calor.
■ Prima sem soltar durante cerca de 10 segundos CLOCK para programar o formato de hora de 12 horas (am/pm) ou de 24 horas.

OFF/ON ①

- Pressione

para desligar a unidade de ar

condicionado.

- Esta programação fornece um ambiente silencioso.

PARA ALCANÇAR A TEMPERATURA RAPIDAMENTE

- Esta programação permite atingir rapidamente a temperatura programada.

POWERFUL

QUIET

- As operações e encontram-se disponíveis em todos os modos e podem ser cancelados premindo o respectivo botão de novo.

POWERFUL

QUIET

- Os modos e não podem ser activados em simultâneo.

APARELHO DE AR CONDICIONADO COM FUNÇÃO MULTI

DEFINIÇÃO

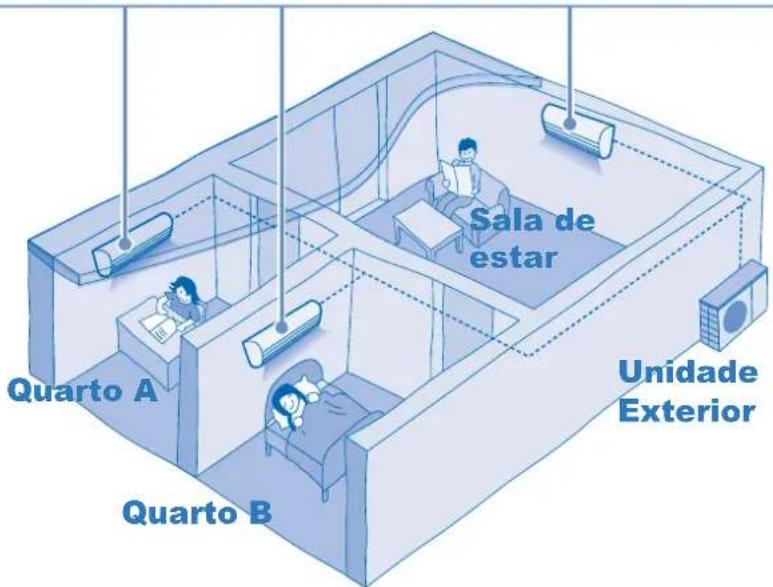

O sistema multi de ar condicionado possui uma unidade exterior conectada a múltiplas unidades interiores.

UNIDADE INTERIOR

• É possível as unidades interiores funcionarem individualmente ou em simultâneo.
• O modo de funcionamento prioritário é dado à primeira unidade que é ligada.
• Durante o funcionamento, o modo aquecimento e arrefecimento não podem ser activados ao mesmo tempo para diferentes unidades interiores.
• O indicador de alimentação fica intermitente para indicar que a unidade interior está em espera para um modo de funcionamento diferente.

activadas mesmo quando a unidade de ar condicionado se encontra desligada. Nesta condição, depois do indicador de lões estar ligado (ON), a unidade funciona com a velocidade de ventilação e oscilação do ar do modo automático (AUTO).

e-ion

No entanto, a operação ____ não pode ser activada se outra unidade interior tiver o modo aquecimento activo.

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série DD)

Para utilizar a unidade de ar condicionado quando o controlo remoto foi perdido ou se avariou.

Acção Modo
Prima uma vez. Automático
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte.	Arrefecimento
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte. Prima sem soltar até ouvir dois sinal sonoro e, em seguida, liberte.	Aquecimento

• Para desligar, prima o botão AUTO OFF/ON de novo.

Sugestão

Estas unidades estão montadas no interior do tecto. Utiliza orifícios externos de entrada e saída de ar. Contacte o revendedor local para efectuar a inspecção sazonal.

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série GK)

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW, CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

Desligue a unidade antes de efectuar a limpeza

SISTEMA PURIFICADOR DO AR DE iões

Não tocar quando em funcionamento

FILTROS DE iões

• Limpe regularmente os fi ltros.
• Lave/passe os fi ltros suavemente por água para evitar a ocorrência de danos na superfície do fi ltro.
• Seque os fi ltros cuidadosamente à sombra, longe de chamas acesas ou da luz solar directa.

MÓDULO DA POTÊNCIA ACTIVO DE iões

Limpe com um cotonete.

- O gerador activo de iões deve ser limpo semestralmente.

PAINEL FRONTAL

Levante e puxe para remover. Lave e seque.

PLACA DE DIRECÇÃO DO FLUXO DE AR

BOTÃO AUTO OFF/ON

Para utilizar a unidade de ar condicionado quando o controlo remoto foi perdido ou se avariou.

Acção Modo
Prima uma vez. Automático
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte.	Arrefecimento
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte. Prima sem soltar até ouvir dois sinal sonoro e, em seguida, liberte.	Aquecimento

• Para desligar, prima o botão AUTO OFF/ON de novo.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

Sugestão

• Limpe regularmente o filtro para obter o melhor desempenho possível e reduzir o consumo de energia.
• Contacte o revendedor local para efectuar a inspecção sazonal.

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série GK)

Não tocar quando em funcionamento

FILTROS DE iões

• Limpe regularmente os fi ltros.
• Lave/passe os fi Itros suavemente por água para evitar a ocorrência de danos na superfície do fi Itro.
• Seque os fi ltros cuidadosamente à sombra, longe de chamas acesas ou da luz solar directa.

MÓDULO DA POTÊNCIA ACTIVO DE iões

GERADOR ACTIVO DE iões

Limpe com um cotonete.

- O gerador activo de iões deve ser limpo semestralmente.

PAINEL FRONTAL

Levante e puxe para remover. Lave e seque.

UNIDADE INTERIOR

Limpe cuidadosamente a unidade com um pano macio e seco.

PLACA DE DIRECÇÃO DO FLUXO DE AR

BOTÃO AUTO OFF/ON

Para utilizar a unidade de ar condicionado quando o controlo remoto foi perdido ou se avariou.

Acção Modo
Prima uma vez. Automático
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte.	Arrefecimento
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte. Prima sem soltar até ouvir dois sinal sonoro e, em seguida, liberte.	Aquecimento

• Para desligar, prima o botão AUTO OFF/ON de novo.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

Sugestão

• Limpe regularmente o filtro para obter o melhor desempenho possível e reduzir o consumo de energia.
• Contacte o revendedor local para efectuar a inspecção sazonal.

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série DB)

CS-E15DB4EW, CS-E18DB4EW

Desligue a unidade antes de efectuar a limpeza

FILTRO DO AR

• Recomenda-se a limpeza dos fi Itros do ar de seis em seis semanas.
• Lave/passe os fi Itros suavemente por água para evitar a ocorrência de danos na superfície do fi Itro.
• Seque os fi ltros cuidadosamente à sombra, longe de chamas acesas ou da luz solar directa.

BOTÃO AUTO OFF/ON

Para utilizar a unidade de ar condicionado quando o controlo remoto foi perdido ou se avariou.

Acção Modo
Prima uma vez. Automático
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte.	Arrefecimento
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte. Prima sem soltar até ouvir dois sinal sonoro e, em seguida, liberte.	Aquecimento

• Para desligar, prima o botão AUTO OFF/ON de novo.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

Sugestão

• Limpe regularmente o filtro para obter o melhor desempenho possível e reduzir o consumo de energia.
• Contacte o revendedor local para efectuar a inspecção sazonal.

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série DT)

CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW

Desligue a unidade antes de efectuar a limpeza

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões (CpH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

Sugestão

• Limpe regularmente o filtro para obter o melhor desempenho possível e reduzir o consumo de energia.
• Contacte o revendedor local para efectuar a inspecção sazonal.

MANUTENÇÃO E LIMPEZA

(Para unidades interiores da série GF)

CS-E9GFEW, CS-E12GFEW, CS-E18GFEW

Desligue a unidade antes de efectuar a limpeza

FILTRO DO AR

• Limpe regularmente os fi Itros.
• Lave/passe os fi Itros suavemente por água para evitar a ocorrência de danos na superfície do fi Itro.
• Seque os fi ltros cuidadosamente à sombra, longe de chamas acesas ou da luz solar directa.

BOTÃO AUTO OFF/ON

Para utilizar a unidade de ar condicionado quando o controlo remoto foi perdido ou se avariou.

Acção Modo
Prima uma vez. Automático
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte.	Arrefecimento
Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte. Prima sem soltar até ouvir dois sinal sonoro e, em seguida, liberte.	Aquecimento

- Para desligar, prima o botão AUTO OFF/ON de novo.

Limpe cuidadosamente a unidade com um pano macio e seco.

GRELHA DE ENTRADA

1. Soltar as 2 patilhas para abrir.
2. Soltar fi o para remover. Lave e seque.

INTERRUPTOR DE SELECÇÃO DE SAÍDA DE AR

Seleção Tipo Descrição
[D630]		Nesta confi guração apenas sai ar da saída superior.
	Esta configuração decide automaticamente o tipo de fluxo de ar dependendo do modo e condições (Predefi nição e recomendada).
		Para o modo Aquecimento, durante o arranque ou baixa temperatura de descarga / Para o modo Arrefecimento, quando a temperatura de confi guração for alcançada, o ar sai apenas da saída de ar superior.
		O ar sai das saídas de ar superior e inferior para um arrefecimento rápido durante o modo ARREFECIMENTO e para encher a sala com ar morno durante o modo AQUECIMENTO.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

Sugestão

• Limpe regularmente o filtro para obter o melhor desempenho possível e reduzir o consumo de energia.
• Contacte o revendedor local para efectuar a inspecção sazonal.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

Sintoma Causa
O indicador de alimentação pisca antes da unidade ser ligada.	■ O modo de funcionamento é diferente de outra unidade interior.■ Este é um passo preliminar para a operação, quando o temporizador ON estiver definido.
O indicador de alimentação fi ca intermitente durante o funcionamento e o ventilador interior pára.	■ A unidade está no modo de descongelação e o gelo derretido é drenado da unidade exterior.
É ouvido ocasionalmente um ruído tipo pancada.	■ Desligar o gás refrigerante no sistema durante a descongelação e no final das operações.
Pode ser ouvido um ruído tipo estalido durante o funcionamento.	■ Expansão/contracção do painel devido a mudanças de temperatura.
Ouve-se o fl uxo de água quando a unidade está a funcionar.	■ Fluxo do líquido de refrigeração no interior da unidade.
O fl uxo de ar continua mesmo após o funcionamento ter cessado.	■ Extracção do restante calor da unidade interior (máximo 30 segundos).
O ventilador interior pára ocasionalmente no modo de aquecimento.	■ Para evitar o efeito de arrefecimento acidental.
O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado.	■ Isto ajuda a remover o odor do ambiente.
A sala tem um odor estranho.	■ Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário.
Sai névoa da unidade interior.	■ Efeito de condensação devido ao processo de arrefecimento.
A unidade exterior produz água/vapor.	■ Existe condensação ou evaporação nos tubos.
O indicador do temporizador permanece ligado.	■ A programação do temporizador é activada diariamente depois de programada.
O funcionamento é atrasado durante alguns minutos após a reprogramação.	■ O atraso é um mecanismo de protecção do compressor da unidade.

Verifi que o seguintes antes de pedir assistência.

Sintoma Verifi car
O modo de aquecimento/arrefecimento não está a funcionar de maneira efi ciente.	Confi gure a temperatura correctamente.Feche todas as portas e janelas.Limpe ou substitua os fi Itros.Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar.
Ruído durante o funcionamento.	Certifi que-se de que a unidade foi instalada numa inclinação.Feche o painel dianteiro devidamente.
O controlo remoto não funciona.	Introduza as pilhas devidamente.Substitua as pilhas gastas.
A unidade não funciona.	Verifi que se o disjuntor disparou.Verifique se o temporizador foi configurado.
O sensor de vigilância ou o indicador de iões na unidade interior está a piscar (Para unidades interiores da série GK).	PressionePATROL ouduas vezes. Consulte o revendedor se o sensor de vigilância ou o indicador de iões ainda estiver a piscar.

A unidade desliga-se e o indicador do temporizador começa a piscar.

Para unidades interiores da série GF.

Se o código de erro não aparecer no indicador.

Premir para recuperar o código de erro, depois anotar o código de erro no indicador.

Para unidades interiores da série DB, DD, DT e GK.

1 Prima durante 5 segundos.

2 Prima até ouvir um sinal sonoro e, em seguida, anote o código de erro.

3 Prima para sair da verifi cação.

■ Desligue a unidade e comunique o código de erro ao revendedor local.

Nota:

- A unidade pode funcionar (com 4 sinais sonoros) de forma limitada, dependendo do erro.

• Active o modo de aquecimento durante 2\~3 horas para secar a unidade.
• Desligue a unidade.
• Remova as pilhas do controlo remoto.

INSPECÇÃO SAZONAL APÓS UM PERÍODO DE INACTIVIDADE PROLONGADO

• Verifi que as pilhas do controlo remoto.
• Os orifícios de entrada e saída devem estar desobstruídos.
• Após 15 minutos de funcionamento, é normal que a seguinte diferença de temperatura se verifique entre os orifícios de entrada e saída:

Arrefecimento: ≥ 8°C

Aquecimento: ≥ 14°C

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE O SISTEMA DE ALIMENTAÇÃO e CONTACTE o Distribuidor Autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento. • Os interruptores do disjuntor desligam-se frequentemente.
• Água/partículas estranhas entraram no controlo remoto.
• O fio distribuidor de corrente aquece de forma anormal.
• Fuga de água da unidade interior. • Os interruptores ou botões não estão a funcionar devidamente.

Ligue/Desligue a unidade.

Seleccione a velocidade do ventilador.

Ajuste a placa de direcção do fluxo de ar.

Consulte as páginas 36 \~ 41 para obter uma explicação mais pormenorizada.
