NÁVOD K OBSLUZE WHUD09JE5 PANASONIC
Průvodce Rychlá nabídka
Hydromodul vzduch-voda + zásobník
Návod k instalaci je přiložen.
Výrobní číslo a rok výroby naleznete na typovém štítku.
Guide du menu rapide
Ballon + Module Hydraulique Air/Eau

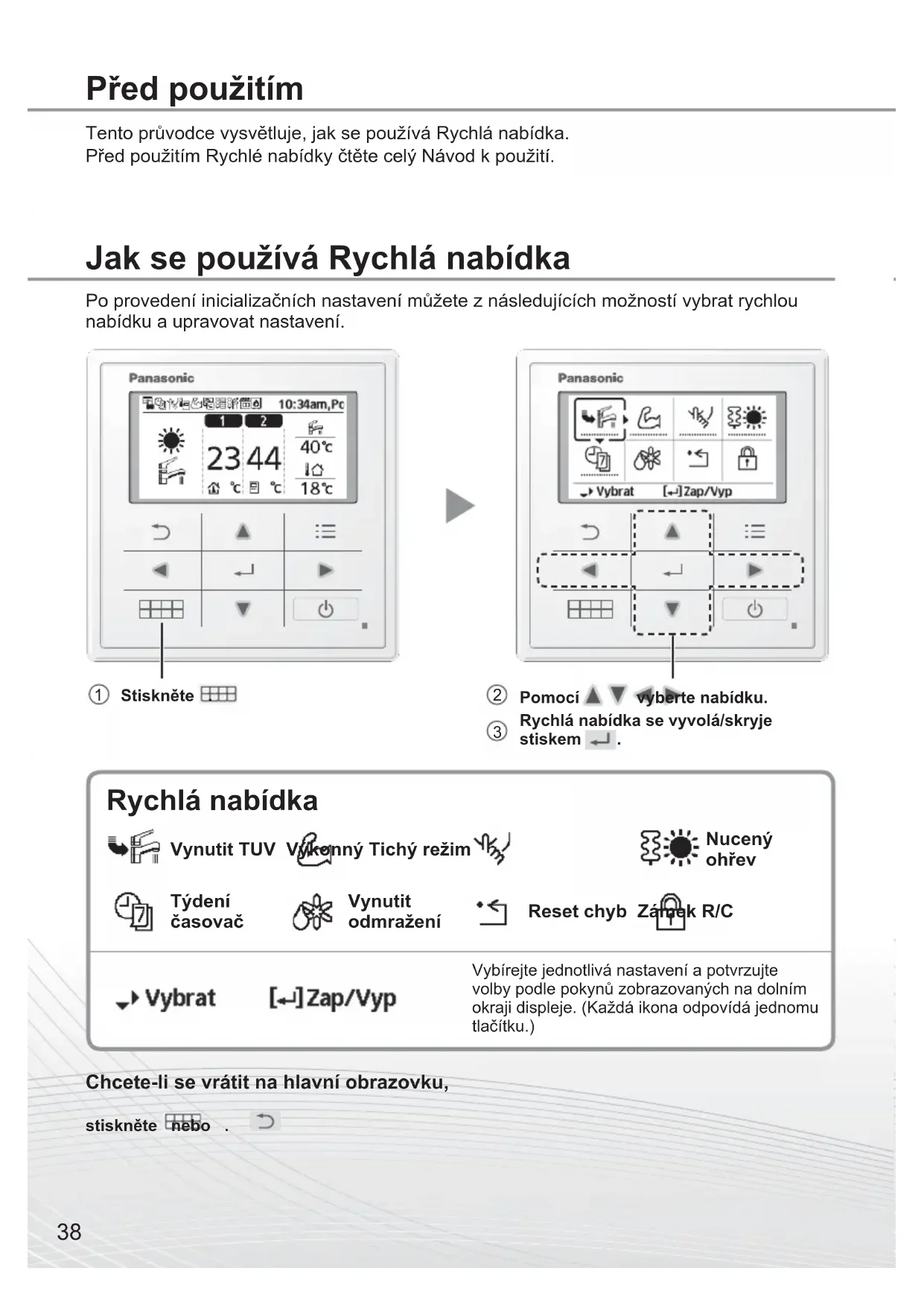

Tento průvodce vysvětluje, jak se používá Rychlá nabídka.
Před použitím Rychlé nabídky čtěte celý Návod k použití.
Jak se používá Rychlá nabídka
Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.
② Pomocí ▲ ▼ vyberte nabídku.
③ Rychlá nabídka se vyvolá/skryje stiskem ←.
Rychlá nabídka
Vynutit TUV
Nucený ohřev
Týdení časovač
Vynutit odmražení
Reset chyb
Vybrat
[←] Zap/Vyp
Vybírejte jednotlivá nastavení a potvrzujte volby podle pokynů zobrazovaných na dolním okraji displeje. (Každá ikona odpovídá jednomu tlačítku.)
Chcete-li se vrátit na hlavní obrazovku,
stiskněte nebo
Poznámky o ikoně provozu
Příklad:
- Ikona provozu udává „“=VYP
- Ikona provozu udává „= ZAP
Stiskem potvrdíte výběr.

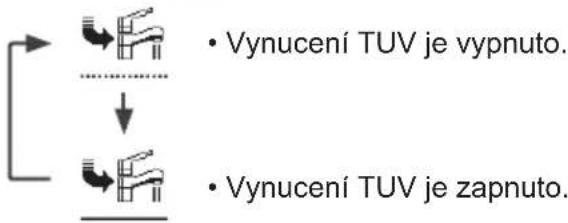

■ Poznámka:
• Vynucení TUV je vypnuto, když je zapnuto Vynucení ohřevu.
- Když je vynucení TUV vypnuto, obnoví se původní provoz a režim.

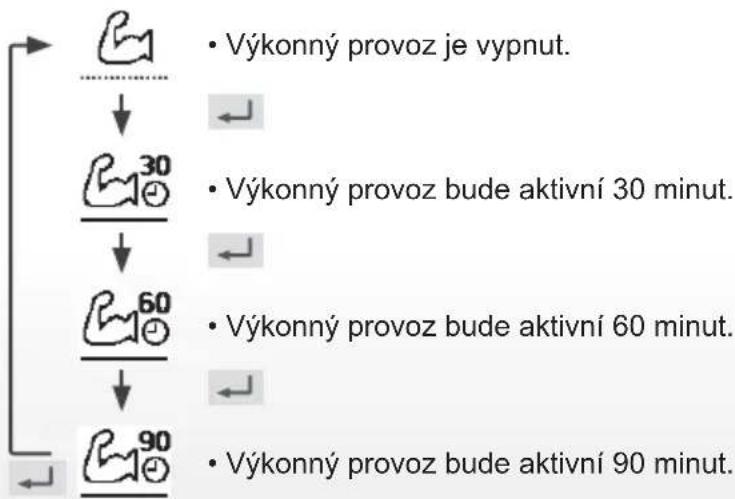

Touto ikonou aktivujete zvýšený výkon chlazení/topení.
Stiskem potvrdíte výběr.
(Výkonný provoz začne přibližně 1 minutu po stisku ← .)
Poznámka:
• Výkonný provoz se vypne nastavením VYPNUTÍ.

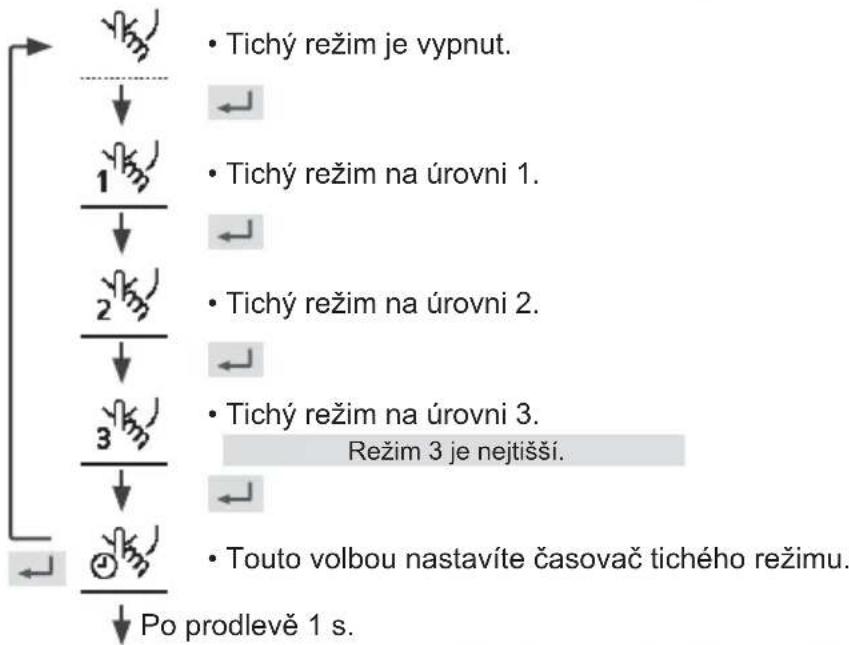

Touto ikonou aktivujete tichý provoz.
Stiskem potvrdíte výběr.
(Tichý provoz začne přibližně 1 minutu po stisku ← .)


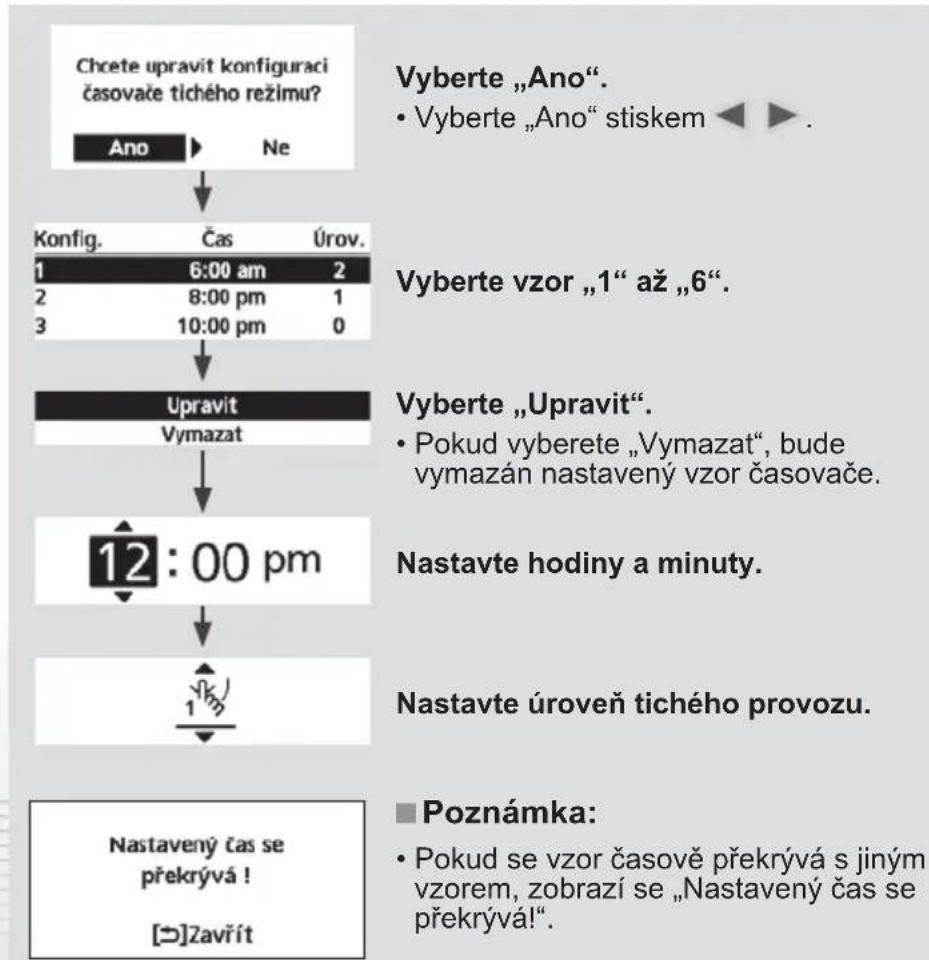

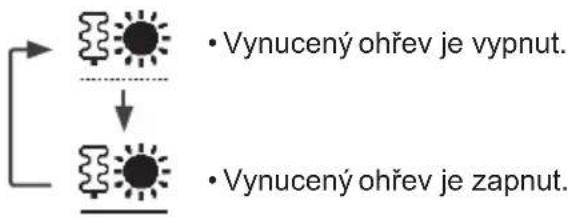

Touto volbou vynutíte topení.
Stiskem potvrdíte výběr.
(Vynucený ohřev začne přibližně 1 minutu po stisku ← .)
Poznámka:
- Kdykoliv již probíhá provoz, je nucený ohřev vypnut a zobrazí se hlášení „Vypnuto z důvodu zapnutí!“.
Blokováno z důvodu provozu jednotky!
[⊃]Zavřít
Touto ikonou vymažete (zrušíte) nebo změníte nastavení týdenního časovače.
Stiskem potvrdíte výběr.

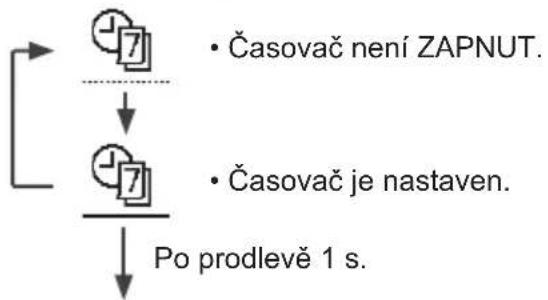

Vyberte „Ano“.
- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

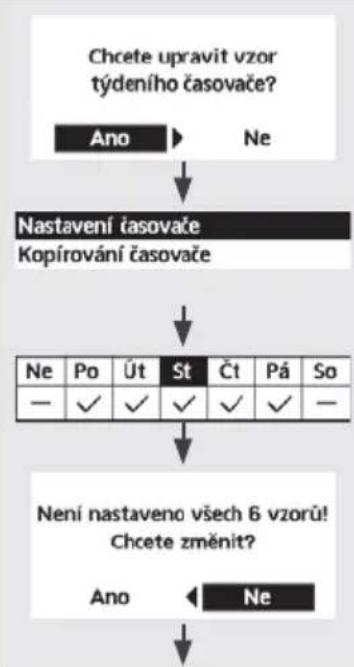

- Nastavení časovače: Volbou Nastavení časovače upravte týdenní časovač.
- Kopírování časovače: Touto volbou zkopírujete nastavení časovače.
[Příklad nastavení časovače]
Stiskem ▲ vyberte den nebo dny, které chcete upravit.
Pokud není nastaveno všech 6 vzorů, zobrazí se tato obrazovka.
①Vyberte vzor „1“ až „6“.
② Nastavte hodinu a minutu aktivace časovače.
③Vyberte ZAPNUTÍ/VYPNUTÍ časovače.
④Vyberte provozní režim.
⑤ Nastavte teplotu pro zóny 1 a 2 (pokud máte 2zónový systém).
⑥Nastavte teplotu nádrže.
Poznámka:
- Časovač je vypnut, když je zapnuto vynucené topení nebo přepnutí topení-chlazení.
- Pokud jste nastavili týdenní časovač 2 zón, musíte tento postup opakovat i pro zónu 2.
Nastavte odmražování zamrzlých trubek.
Stiskem potvrdíte výběr.
(Při přijetí režimu se zobrazí následující obrazovka.)
Požadavek akceptován!
[⊃]Zavřít
Touto volbou obnovíte původní nastavení, pokud došlo k chybě.
Stiskem potvrdíte výběr.
(Při přijetí režimu se zobrazí následující obrazovka.)
Požadavek akceptován!
[⊃]Zavřít
- Před výběrem tohoto režimu se ujistěte, že jsou všechny jednotky vypnuty, protože dojde k obnovení předchozích nastavení celého systému.
Zaškrtnutím tohoto polička zamknete dálkový ovladač.
Stiskem potvrdíte výběr.
(Při přijetí režimu se zobrazí následující obrazovka.)
Přejete si uzamknout dálkový ovladač?
Ano Ne
Vyberte „Ano“.
(Úzamkne se hlavní obrazovka.)
- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.
Odemknutí dálkového ovladače Stiskněte libovolné tlačitko.
(Při přijetí režimu se zobrazí následující obrazovka.)
Zadejte 4 číslice (při zadání správného hesla se obrazovka odemkne).
Obnovení zapomenutého hesla (na obrazovce VYPNUTÍ) Tiskněte ↻, ← a ▶ nepřetržitě po dobu 5 sekund.
(Při přijetí režimu se zobrazí následující obrazovka.)
Vyberte „Reset“.
1.Heslo je resetováno na 0000 2.Dálkový ovladač je odemknutý
(Obrazovka se vypne za 3 sekundy.)
