Soort product	Omkeerbare airconditioner (warmtepomp)
Merk en model	Panasonic WHUD09JE5
Stroomvoorziening	230 V ~ 50 Hz
Koelvermogen	Ongeveer 2,5 kW (typische schatting)
Verwarmingsvermogen	Ongeveer 3,2 kW (typische schatting)
Koelmiddel	R32 of R410A (afhankelijk van model)
Bedieningsmodi	Koelen, Verwarmen, Auto, Ontvochtigen, Ventilatie
Afstandsbediening	Bedraad of infrarood (afhankelijk van versie)
Turbo verwarmingsfunctie	Krachtige modus om snel het ingestelde punt te bereiken (instelbare duur tot 90 min)
Stille modus	3 stille niveaus programmeerbaar per schema
Nood elektrische weerstand	Dwingen van bijverwarming (handmatig of geprogrammeerd)
SWW (Sanitair Warm Water)	Dwingen van een SWW-lading via weerstand
Wekelijkse programmering	Tot 6 programma's per dag, temperatuurinstelling en modus voor 1 of 2 zones
Gedwongen ontdooiing	Om bevroren leidingen te ontdooien
Resetten van foutcodes	Vorige instellingen herstellen bij een fout
Vergrendeling afstandsbediening	Beveiliging met wachtwoord (4 cijfers), resetbaar
Ingebouwde klok	Ja, voor tijdsprogrammering
Beheer 2 zones	Mogelijk als het systeem dit toestaat (afzonderlijke instelling)
Compatibiliteit met zomer/wintercontact	Ja (vermeld in opmerkingen)
Onderhoud en reiniging	Reinig de filters regelmatig, controleer de ventilatoren
Gewicht binnenunit	Ongeveer 10–15 kg (schatting)
Afmetingen binnenunit (ongeveer)	800 x 300 x 250 mm (L x H x D)

Veelgestelde vragen - WHUD09JE5 PANASONIC

Hoe activeer ik de turbo verwarmingsmodus?

Selecteer in het snelle menu het pictogram 'Turbo Verwarming' en druk op de bevestigingsknop. De turbomodus duurt 30, 60 of 90 minuten, afhankelijk van uw keuze.

Hoe programmeer ik de stille modus?

Selecteer in het snelle menu 'Stille modus', vervolgens 'Stilte prog.' om de tijdvakken en het stille niveau (1 tot 3) in te stellen.

Hoe dwing ik de bijverwarming?

Selecteer 'Verwarming forceren' in het snelle menu. Dit activeert de nood elektrische weerstand. Let op: deze modus wordt automatisch uitgeschakeld wanneer het apparaat wordt uitgeschakeld.

Hoe vergrendel ik de afstandsbediening?

Selecteer in het snelle menu het pictogram 'Vergrendeling afstandsbediening', vervolgens 'Ja'. Er wordt om een wachtwoord (4 cijfers) gevraagd. Om te ontgrendelen, druk op een toets en voer de code in.

Wat te doen als ik het vergrendelingswachtwoord ben vergeten?

Zet het apparaat in de standby-stand. Houd op de afstandsbediening de toetsen ↗ en ➩ gedurende 5 seconden ingedrukt. Het wachtwoord wordt gereset naar 0000 en de afstandsbediening wordt ontgrendeld.

Hoe ontdooi ik bevroren leidingen?

Selecteer in het snelle menu 'Ontdooiing forceren' en bevestig. Er verschijnt 'Verzoek geaccepteerd'. De gedwongen ontdooiing start dan.

Hoe reset ik een foutcode?

Zorg ervoor dat alle units zijn uitgeschakeld. Selecteer in het snelle menu 'Resetten van foutcodes' en bevestig. De vorige instellingen worden hersteld.

Is het mogelijk om de airconditioning voor elke dag van de week te programmeren?

Ja, gebruik de functie 'Wekelijkse prog.' in het snelle menu. U kunt tot 6 programma's per dag instellen met tijdstippen, temperaturen en modi (inclusief voor 2 zones indien geconfigureerd).

Hoe dwing ik een SWW-lading?

Selecteer in het snelle menu 'Gedwongen afwijking voor 1 SWW-lading' en bevestig. De SWW-weerstand wordt ingeschakeld om warm water te produceren.

Kan de stille modus worden geprogrammeerd?

Ja, na het activeren van de stille modus kunt u 'Stilte prog.' openen om tot 6 tijdvakken met stille niveaus in te stellen (0 = uitgeschakeld, 1 tot 3 = actief).

GEBRUIKSAANWIJZING WHUD09JE5 PANASONIC

Handleiding snelmenu

Lucht-naar-water Hydromodule + Tank

De instructies voor installatie zijn bijgevoegd.

Voor het serienummer en jaar van fabricage zie de naamplaat.

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

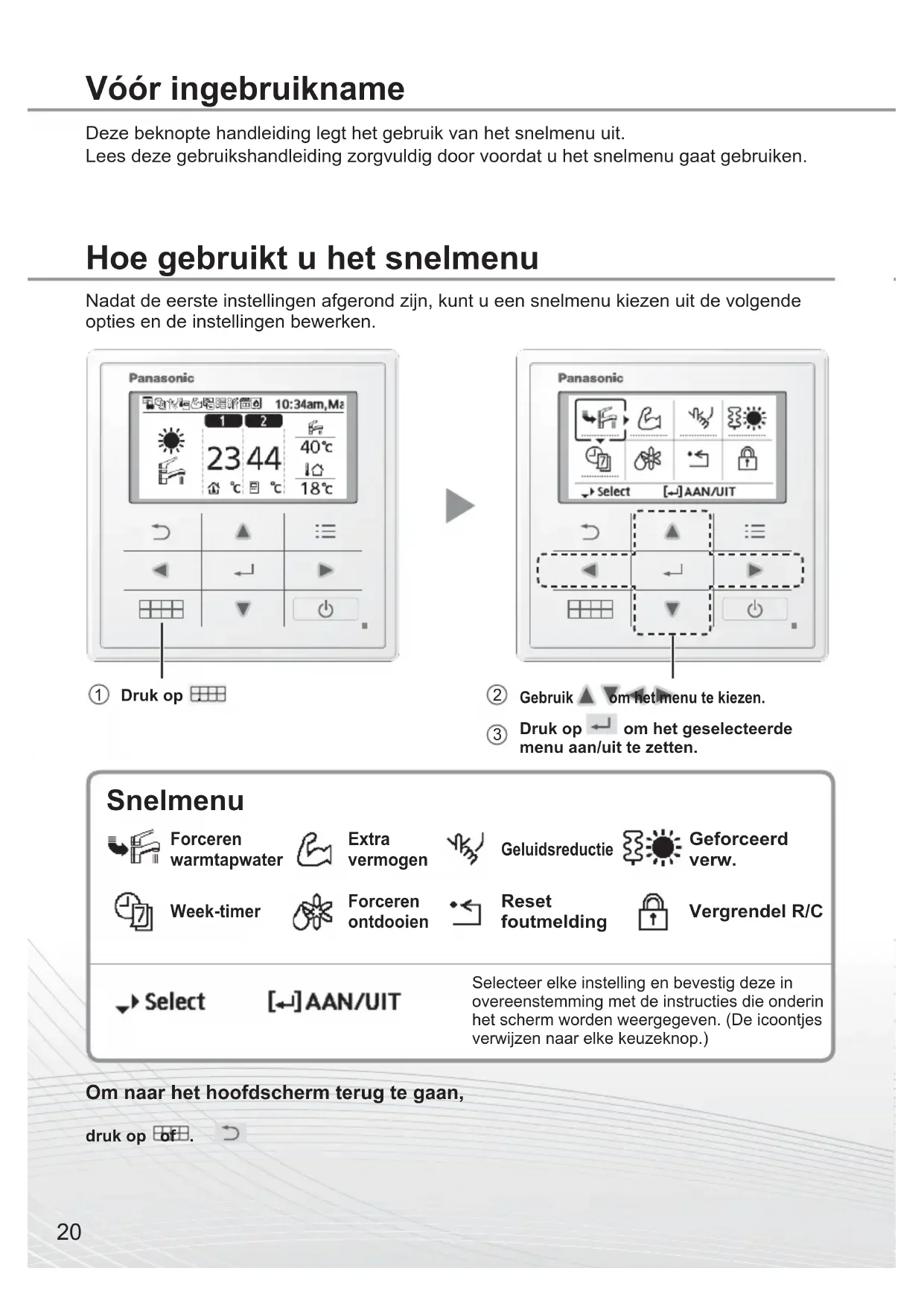

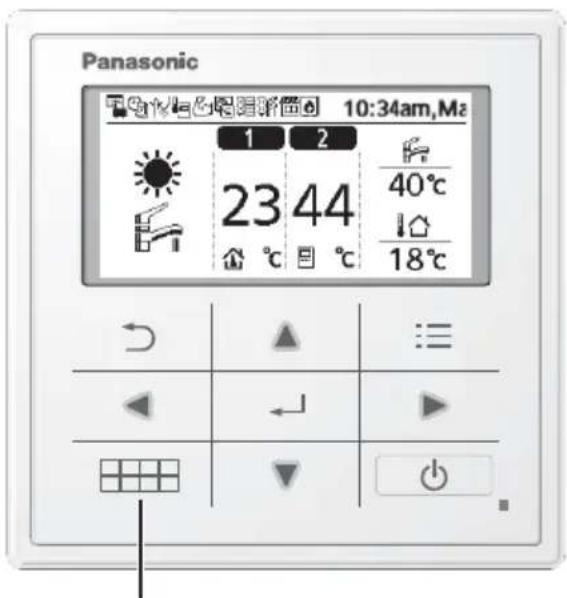

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen afgerond zijn, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

② Gebruik ▲ om het menu te kiezen.
③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater

Extra vermogen

Geluidsreductie

Geforceerd verw.

Week-timer

Forceren ontdooien

Reset foutmelding

Vergrendel R/C

Selecteer elke instelling en bevestig deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen naar elke keuzeknop.)

Om naar het hoofdscherm terug te gaan,

druk op of.

Opmerkingen bij functie-icoontje

Voorbeeld:

- Functie-icoontje aangegeven met “...=UIT

- Functie-icoontje aangegeven met “” = AAN

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op, om uw keuze te bevestigen.

- Forceren warmtapwater is uitgeschakeld.

- Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op , om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat is ingedrukt.)

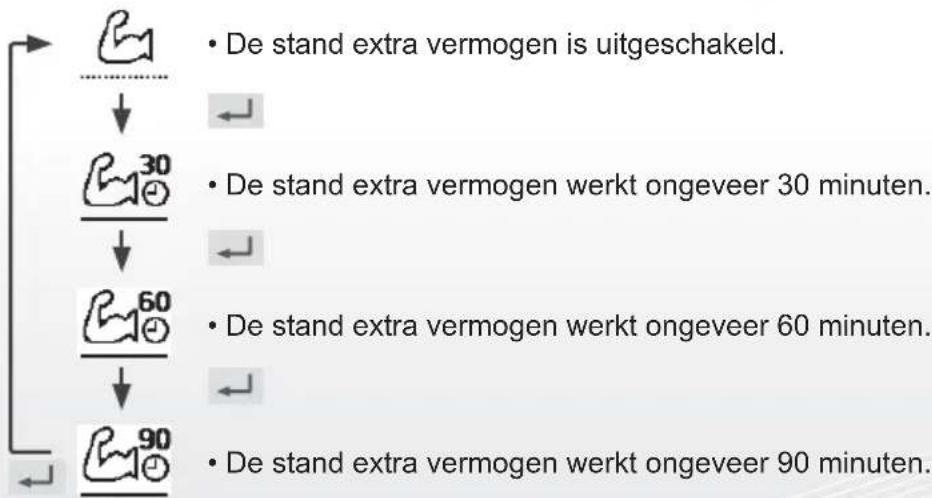


Opmerking:

- Extra vermogen is niet beschikbaar als de werking UITgeschakeld is.

Selecteer dit icoontje voor een stille werking.

Druk op, om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat is ingedrukt.)

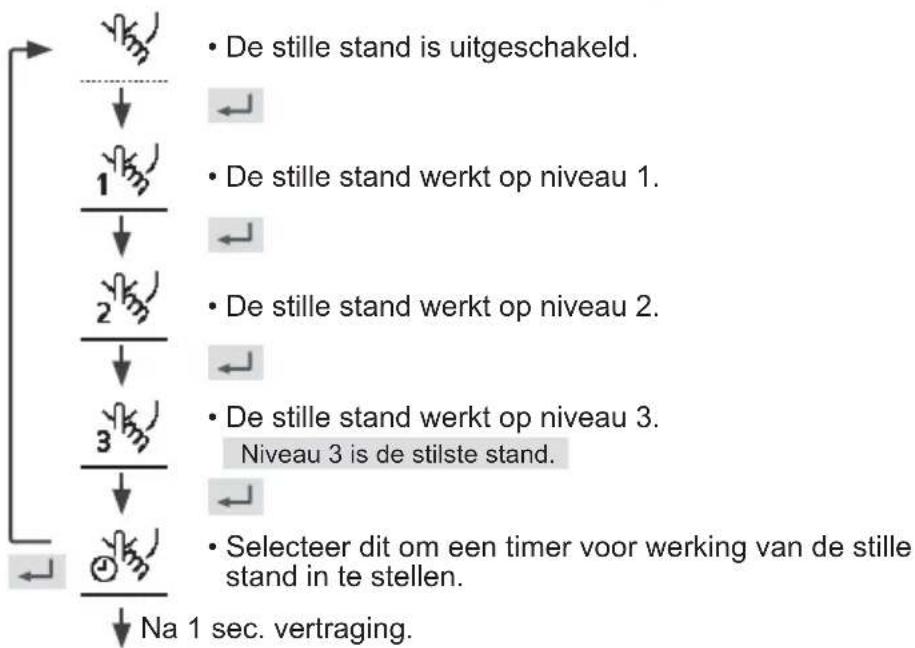

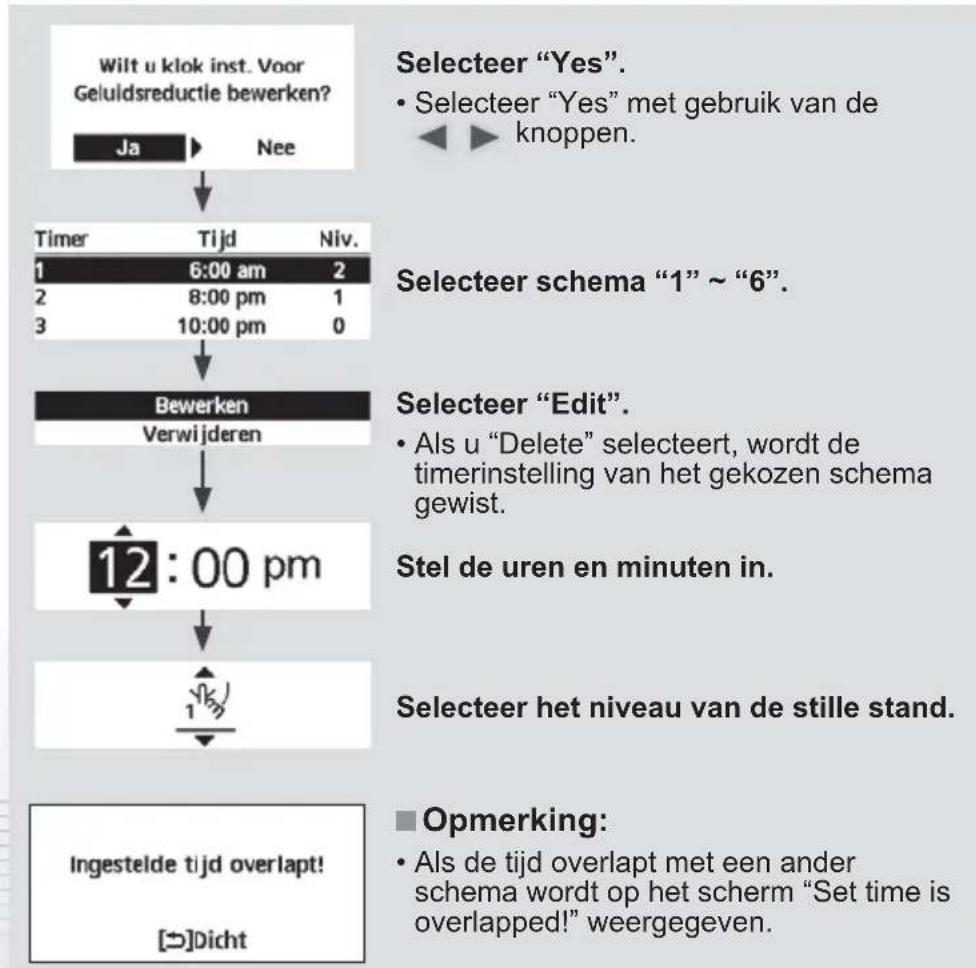


Selecteer om de verwarming geforceerd aan te zetten.

Druk op, om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

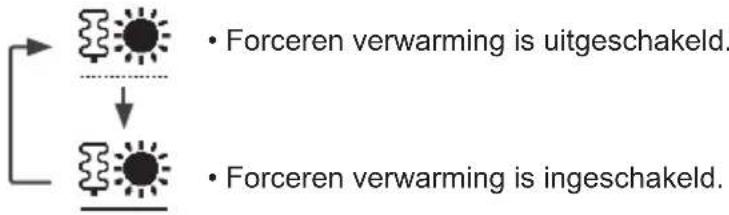


Opmerking:

- Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf!" wordt dan op het scherm weergegeven.

Schakel unit uit voor installateur instellingen!

[D]Dicht

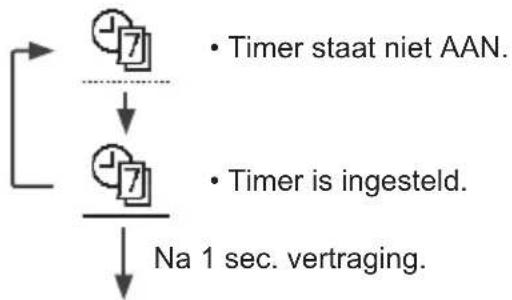

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op, om uw keuze te bevestigen.


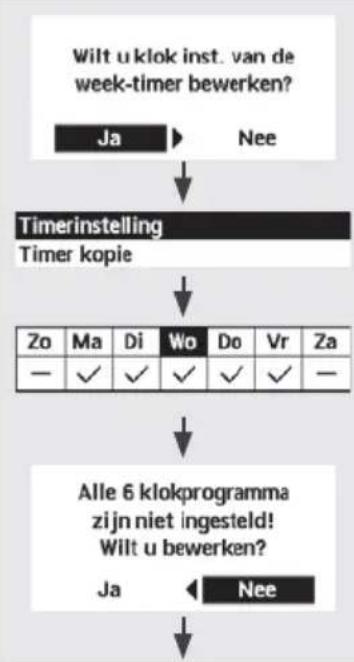


Selecteer "Yes".

- Als u "No" selecteert, zal het scherm terugkeren naar het hoofdscherm.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer copy: Selecteer om een timerinstelling te kopieren.

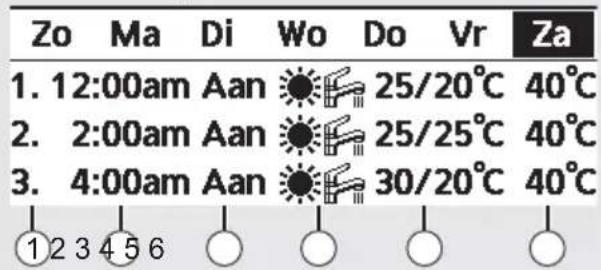

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knoppen.

Als niet alle 6 schema's ingesteld zijn, wordt dit scherm weergegeven.

①Selecteer schema “1” \~ “6”.
②Stel de uren en minuten van de timer in.
③Selecteer AAN/UIT van de timer.
④Selecteer de gewenste stand.
• Selecteer de stand met gebruik van de knoppen.

⑤ Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[D]Dicht

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Reset foutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[D]Dicht

- Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Simple icon of a padlock inside a square frame (no text or symbols)

Vergrendel R/C

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Selecteer "Yes".

(Het hoofdscherm wordt vergrendeld.)

- Als "No" wordt geselecteerd, zal het scherm terugkeren naar het hoofdscherm.

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd ↩ en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

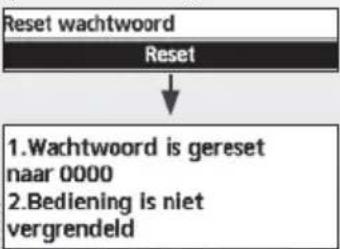


Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
