Tuotetyyppi	Kääntyvä ilmastointilaite (lämpöpumppu)
Merkki ja malli	Panasonic WHUD09JE5
Sähkönsyöttö	230 V ~ 50 Hz
Jäähdytysteho	Noin 2,5 kW (tyypillinen arvio)
Lämmitysteho	Noin 3,2 kW (tyypillinen arvio)
Kylmäaine	R32 tai R410A (mallista riippuen)
Toimintatilat	Kylmä, Lämmin, Auto, Kuivaus, Tuuletus
Kaukosäädin	Langallinen tai infrapuna (versiosta riippuen)
Turbo lämmitystoiminto	Tehokas tila saavuttaakseen asetetun lämpötilan nopeasti (säädettävä kesto jopa 90 min)
Hiljainen tila	3 hiljaisuustasoa, ohjelmoitavissa aikatauluilla
Varalämmitysvastus	Lisälämmityksen pakotus (manuaalinen tai ohjelmoitu)
LKV (Lämmin käyttövesi)	LKV-latauksen pakotus vastuksella
Viikoittainen ohjelmointi	Jopa 6 ohjelmaa päivässä, lämpötilan ja tilan säätö yhdelle tai kahdelle vyöhykkeelle
Pakkosulatus	Jäätyneiden putkien sulattamiseksi
Virhekoodien nollaus	Palauta edelliset asetukset virhetilanteessa
Kaukosäätimen lukitus	Salasanasuojaus (4 numeroa), nollattavissa
Sisäänrakennettu kello	Kyllä, aikatauluohjelmointia varten
Kahden vyöhykkeen hallinta	Mahdollista jos järjestelmä sallii (erillinen säätö)
Yhteensopivuus kesä/talvi-kosketuksen kanssa	Kyllä (mainittu huomautuksissa)
Huolto ja puhdistus	Puhdista suodattimet säännöllisesti, tarkista ilmanvaihtoaukot
Sisäyksikön paino	Noin 10–15 kg (arvio)
Sisäyksikön mitat (noin)	800 x 300 x 250 mm (P x K x S)

Usein kysytyt kysymykset - WHUD09JE5 PANASONIC

Kuinka aktivoin turbo lämmitystilan?

Valitse pikavalikosta 'Lämmitys Turbo' -kuvake ja paina vahvistuspainiketta. Turbo-tila kestää 30, 60 tai 90 minuuttia valinnastasi riippuen.

Kuinka ohjelmoin hiljaisen tilan?

Valitse pikavalikosta 'Hiljainen tila', sitten 'Hilj. ohjelmointi' määrittääksesi aikavälit ja hiljaisuustason (1–3).

Kuinka pakotan lisälämmityksen?

Valitse pikavalikosta 'Pakota lämmitys'. Tämä aktivoi varalämmitysvastuksen. Huomio: tämä tila poistuu automaattisesti käytöstä, jos laite sammutetaan.

Kuinka lukitsen kaukosäätimen?

Valitse pikavalikosta 'Kaukosäätimen lukitus' -kuvake, sitten 'Kyllä'. Sinua pyydetään antamaan salasana (4 numeroa). Avataksesi lukituksen, paina mitä tahansa näppäintä ja anna koodi.

Mitä teen, jos olen unohtanut lukituksen salasanan?

Aseta laite valmiustilaan (Standby). Pidä kaukosäätimessä näppäimiä ↗ ja ➩ painettuna 5 sekunnin ajan. Salasana nollautuu arvoon 0000 ja kaukosäädin avautuu.

Kuinka sulatan jäätyneet putket?

Valitse pikavalikosta 'Pakota sulatus' ja vahvista. Hyväksytty pyyntö näytetään. Pakkosulatus käynnistyy.

Kuinka nollaan virhekoodin?

Varmista, että kaikki yksiköt on sammutettu. Valitse pikavalikosta 'Virhekoodien nollaus' ja vahvista. Edelliset asetukset palautetaan.

Onko mahdollista ohjelmoida ilmastointi jokaiselle viikonpäivälle?

Kyllä, käytä 'Viikko-ohjelmointi' -toimintoa pikavalikosta. Voit määrittää jopa 6 ohjelmaa päivässä aikatauluineen, lämpötiloineen ja tiloineen (mukaan lukien 2 vyöhykettä, jos on määritetty).

Kuinka pakotan lämpimän käyttöveden (LKV) latauksen?

Valitse pikavalikosta 'Pakotettu poikkeus 1 LKV-lataukselle' ja vahvista. LKV-vastus käynnistyy tuottamaan kuumaa vettä.

Voidaanko hiljainen tila ohjelmoida?

Kyllä, kun olet aktivoinut hiljaisen tilan, voit siirtyä 'Hilj. ohjelmointi' -valikkoon määrittääksesi jopa 6 aikaväliä hiljaisuustasoineen (0 = pois käytöstä, 1–3 = käytössä).

KÄYTTÖOHJE WHUD09JE5 PANASONIC

Ilma-vesikiertomoduuli + säiliö

Asennusohjeet mukana.

Sarjanumeron ja valmistusvuoden osalta ks. tiedot nimikilvessä.

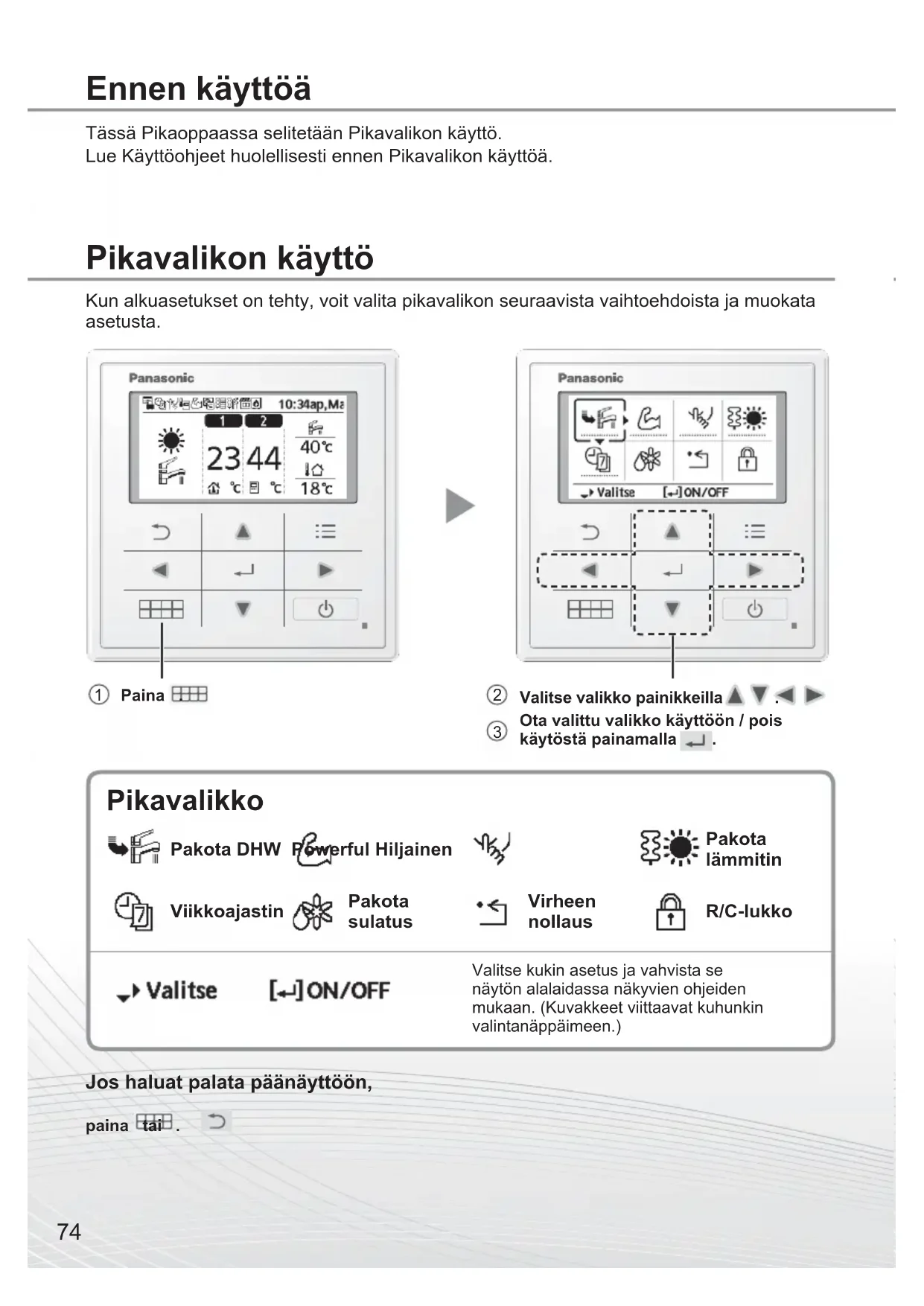

Tässä Pikaoppaassa selitetään Pikavalikon käyttö.

Lue Käyttöohjeet huolellisesti ennen Pikavalikon käyttöä.

Pikavalikon käyttö

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata asetusta.

② Valitse valikko painikkeilla
③ Ota valittu valikko käyttöön / pois käytöstä painamalla ←.

Pikavalikko Pakota DHW Powerful Hiljainen Vikkoajastin Pakota sulatus Virheen nollaus R/C-lukko Valitse [←]ON/OFF Valitse kukin asetus ja vahvista se näytön alalaidassa näkyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanäppäimeen.)

Jos haluat palata päänäyttöön,

paina tai.

Huomautuksia toimintakuvakkeesta

Esimerkki:

• Toimintakuvakkeen alla on “...”=ei-käynnissä
• Toimintakuvakkeen alla on " " = käynnissä

Valitse tämä kuvake, jos haluat ottaa säiliö-DHW:n päälle tai pois.

Vahvista valintasi painamalla

• Pakota DHW on otettu pois käytöstä.
• Pakota DHW on otettu käyttöön.

Huomautus:

• Pakota DHW on pois käytöstä, kun Pakota lämmitin on käytössä.
• Kun Pakota DHW on otettu pois käytöstä, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

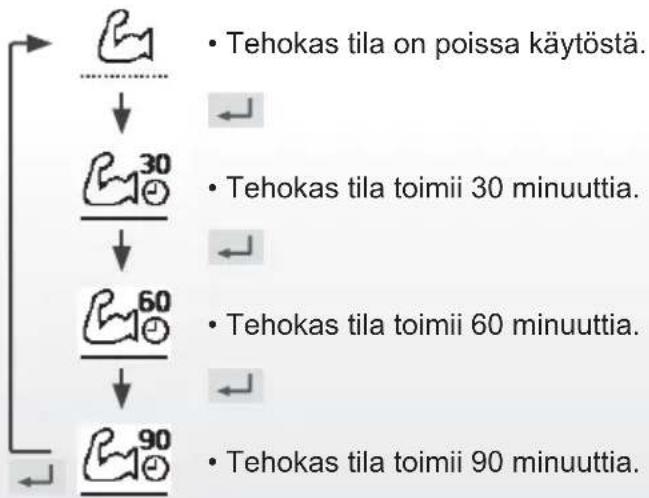

Valitse tämä kuvake, jos haluat käyttää lämmitys-/jäähdytysjärjestelmää tehokkaasti.

Vahvista valintasi painamalla

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

- Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

Valitse tämä tila, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Valitse asetus, jos haluat pakottaa lämmittimen päälle.

Vahvista valintasi painamalla

(Pakota lämmitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

• Pakota lämmitin -tila on otettu pois käytöstä.
• Pakota lämmitin -tila on otettu käyttöön.

Huomautus:

- Pakota lämmitin -tila poistetaan käytöstä, kun laite on jo toiminnassa ja näytössä näkyy viesti "Ei käytössä, laite on toiminnassa!".

Poistettu käytöstä, koska laite on käynnissä!

[⊃]Sulje

Valitse tämä kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla


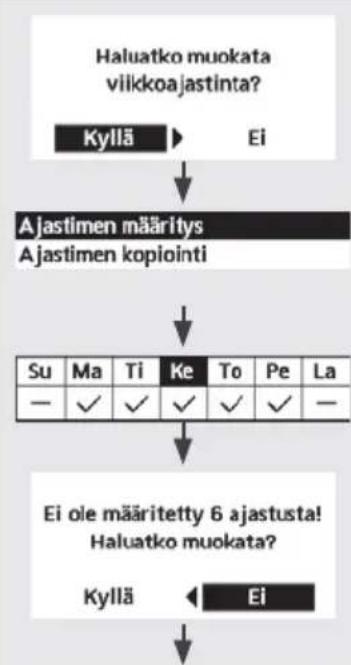


Valitse "Yes" (Kyllä).

- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.

• Timer setup: Valitse ajastimen asetus, jos haluat muokata viikkoajastinta.
• Timer copy: Valitse kopioitava ajastinasetus.

[Esimerkki ajastimen asetuksesta]
Valitse muokattavat päivät painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä näyttö tulee näkyviin.

①Valitse malli "1" \~ "6".
②Aseta ajastimen tunnit ja minuutit.
③ Valitse ajastimen ON/OFF.
④Valitse haluamasi toimintatila.

- Valitse tila painikkeilla ▲. ▼

⑤ Aseta lämpötila alueille 1 ja 2 (jos järjestelmässäsi on 2 alueen asetus).

Lauantai: Kuvio 1: As. lämp. Alue1 ON 25 °C Alue2 ON 25 °C 45 °C

⑥Aseta säiliön lämpötila.

Huomautus:

• Ajastin on poistettu käytöstä, kun Pakota lämmitin -tila on otettu käyttöön tai Heat-Cool-kytkin on käytössä.
• Jos olet esiasettanut viikkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Valitse jäätyneiden putkien sulatus.

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä oleva näyttö tulee esiin.)

Pyyntö hyväksytty!

[⊃]Sulje

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Pyyntö hyväksytty!

[⊃]Sulje

- Varmista, että kaikki laitteet on sammutettu, ennen kuin valitset tämän tilan, joka palauttaa koko järjestelmän edellisiin asetuksiin.

Kaukosäätimen lukitus.

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Haluatko lukita kaukosäätimen? Kyllä► Ei

Valitse "Yes" (Kyllä).

(Päänäyttö lukitaan.)

- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.

Kaukosäätimen lukituksen avaus.

Paina mitä tahansa näppäintä.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Anna mitkä tahansa 4 merkkiä (jos numero on oikein, näytön lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä)

Paina -, - ja←painikkeita 5 sekunnin ajan

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Salasanan nollaus Nollaa ↓ 1.Salasanaksi vaihdettiin 0000 2.Kaukosäätimen lukitus avattu

Valitse "Reset".

(Näyttö sammuu 3 sekunnin kuluttua.)
